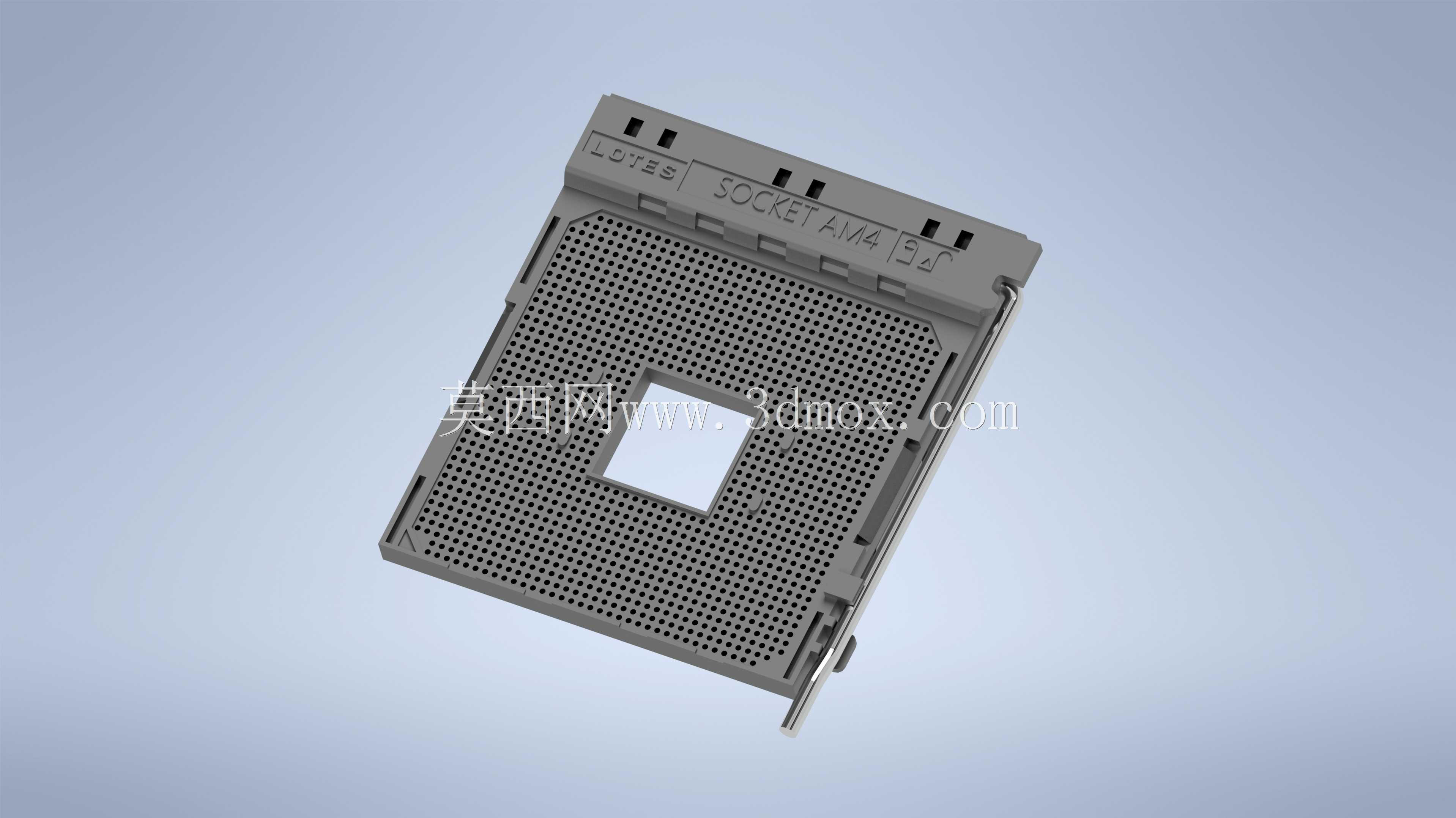

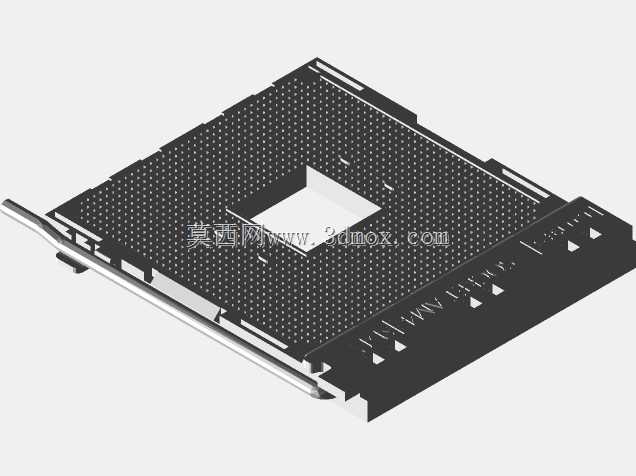

高精度AMD AM4处理器主板插座结构建模

在桌面级计算机主板硬件的结构设计工作中，CPU插座是决定处理器安装适配性、整机运行稳定性的核心连接部件，本次完成的AM4规格插座结构建模，完全围绕实际装机场景的装配需求展开，可为主板Layout设计、散热器兼容性校验、机箱内部空间干涉检查提供精准的三维参考依据。从实际应用场景来看，该插座对应AMD锐龙系列桌面处理器的安装需求，是消费级台式电脑主板上承载处理器电气连接、物理固定的核心结构，建模过程中优先还原了插座从PCB安装面到顶盖接触平面的7.6mm垂直高度，这个尺寸直接决定了处理器安装后的顶面高度，是匹配不同规格风冷、水冷散热器扣具的核心边界参数，一旦尺寸出现偏差，就会导致散热器压合压力不足、接触间隙过大，进而引发处理器过热降频的问题。建模时没有做冗余的内部卡扣细节简化，而是优先保证外部安装轮廓的精度，插座本体的针脚区域网格结构、侧边固定卡扣的凸起位置、顶盖压杆的旋转行程边界都完全参照实物测绘数据还原，能够满足结构设计阶段的干涉检查需求——比如在做主板周边元器件布局时，可以直接调用该模型校验内存插槽、M.2散热片、CPU供电散热装甲与插座压杆开启行程的空间冲突，避免实际打样后出现压杆无法完全抬起、处理器拆装受阻的问题。很多工程师在做主板相关建模时容易忽略插座侧边的定位柱尺寸，本次建模完整还原了插座底部用于和PCB定位孔对齐的两个圆柱凸台位置与直径，能够直接导入PCB设计软件做封装匹配校验，不需要二次调整尺寸。同时插座表面标注的SOCKET AM4标识位置、侧边防呆缺口的角度与深度都完全复刻实物特征，可用于产品展示动画、硬件拆解教学内容的制作，不需要额外做外观细节的补全。需要说明的是，该模型侧重外部安装尺寸与整体轮廓的精准还原，没有还原内部数百根针脚的微观结构以及锁紧机构的内部联动细节，完全适配结构设计阶段的空间校验、装配模拟需求，不会因为冗余的细节特征占用过多的系统资源，在常规配置的工作站上即可流畅完成装配、剖切、测量等操作。对于从事电脑硬件结构设计、定制机箱开发、第三方散热器扣具研发的工程师来说，该模型能够直接作为设计基准参考，省去自行测绘实物的时间成本，避免因为手动测绘的尺寸偏差导致后续开模、装配环节出现适配故障。
