电气安装用卡轨式DIN导轨结构设计

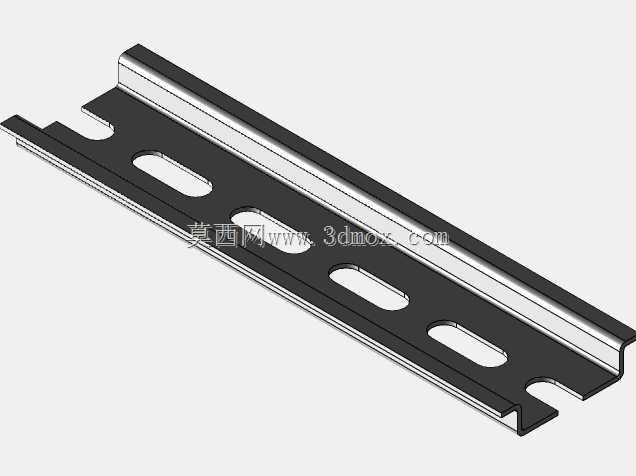

这款DIN导轨是电气柜、工控设备内部元器件安装的核心承载基础件，广泛应用于低压配电盘、PLC控制柜、自动化设备接线箱、铁路信号控制箱等场景，是断路器、接线端子、继电器、小型PLC模块等标准电气元件的通用安装载体，能够大幅提升柜内元器件的装配效率，减少现场钻孔、攻丝等繁琐加工工序，同时方便后期运维过程中元器件的快速更换与位置调整。从功能特性来看，这款导轨采用冷轧钢板弯折成型的结构设计，两侧的翻边形成标准的卡接卡槽，适配符合DIN安装规范的各类电气元件，元件只需对准卡槽推入即可完成卡装固定，无需额外螺丝紧固，配合元件自带的锁止卡扣即可实现可靠固定，同时也支持快速拆卸调整。导轨本体上均匀开设的长圆形安装孔，是设计中兼顾安装适配性的细节处理，这类长孔允许安装螺丝在一定范围内调整位置，能够抵消柜内安装梁的孔位加工误差，降低现场安装的对位难度，同时长孔的排布间距符合通用电气柜的安装孔距标准，适配市面上多数标准安装梁的固定需求。从设计思路来看，这款导轨严格遵循DIN标准的截面尺寸规范，两侧卡槽的高度、翻边的角度、本体的厚度都经过精准校核，确保各类标准元器件卡装后不会出现松脱、卡滞或者装不上的问题，导轨两端的缺口设计是为了方便在拼接安装时进行对位衔接，也能在端部安装端挡时提供定位基准，避免端挡滑动移位。在外形尺寸与安装边界上，这款导轨的截面宽度、卡槽深度都符合通用DIN导轨的标准参数，安装时需要预留的空间包含导轨本体的厚度、卡装元件的突出高度，以及元件接线所需的操作空间，通常在电气柜布局时，会根据柜内安装梁的长度裁切对应长度的导轨，导轨与安装梁之间通过螺丝穿过本体的长孔完成固定，固定后导轨平面与安装梁贴合，保证卡装元件的平整度，不会因为导轨翘曲导致元件卡装不到位。在实际应用中，这类导轨的承重能力能够满足常规低压电气元件的安装需求，表面经过防锈处理，能够适应工业现场的温湿度环境，长期使用不会出现锈蚀变形的问题，是工业电气安装领域通用性极强的基础安装配件。
