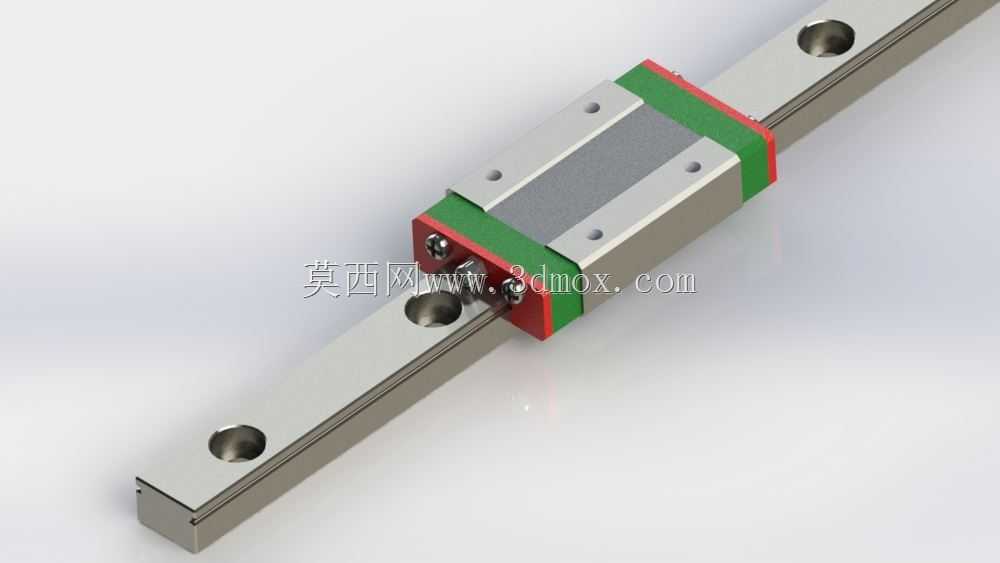

上银微型直线滑动导轨结构设计

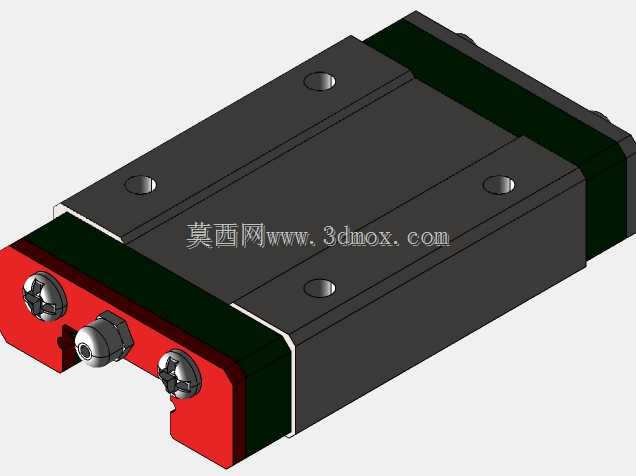

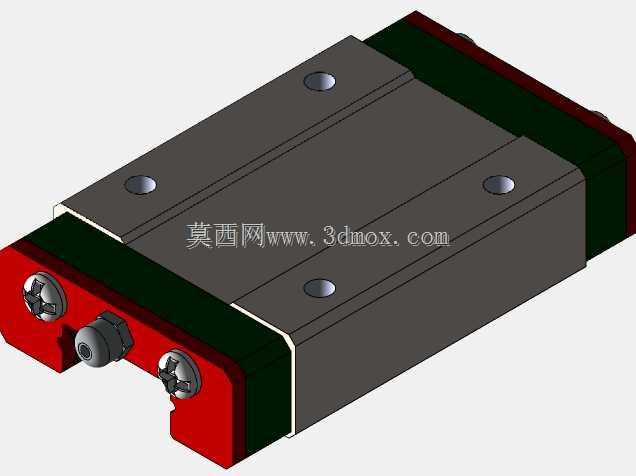

这款微型直线导轨是面向紧凑空间精密传动场景打造的核心导向部件，广泛应用于桌面级自动化检测设备、小型精密机械手滑台、3D打印运动轴、医疗采样设备进给机构、光学检测位移平台等对安装空间、导向精度有严苛要求的领域，能够在有限的安装尺寸内提供稳定顺畅的直线往复运动支撑，解决小型设备传动空间不足、运行平顺性差的常见痛点。从功能特性来看，该导轨采用滚珠滚动摩擦结构，相比传统滑动导轨摩擦阻力降低七成以上，低速运行无爬行现象，可实现微米级的进给定位精度，滑块与导轨配合的预压等级可根据实际负载需求调整，既能满足轻载高速往复运动的低阻尼需求，也能适配带偏载的垂直安装场景，保证运动过程无间隙、无晃动。在设计思路上，建模过程优先还原产品的实际安装适配逻辑：导轨本体采用标准微型导轨截面构型，安装孔位严格匹配市面通用MGN系列规格，可直接替换同规格常规产品无需修改安装基面；滑块部分集成了滚珠循环回流通道，两端的端盖结构做了简化还原，保证滚珠循环路径的结构合理性，导轨与滑块连接的内六角螺钉统一采用M3规格，安装时可直接选用对应标准紧固件完成装配，无需额外定制连接件。针对实际安装边界，该模型还原了导轨的标准安装孔距、滑块的安装螺纹孔位置、滑块端面到导轨端面的最小安全距离，在做整机结构排布时，可直接调用该模型完成运动行程校核、安装空间预留，避免出现装配干涉、行程不足的问题。建模过程中对非核心装配尺寸做了合理简化，比如滚珠沟槽的非配合面细节不影响整体安装与运动仿真的使用，既保证了模型的装配实用性，也控制了模型体量，方便在大型装配体中调用。这类微型导轨在实际使用中可通过常规工业采购渠道获取对应实物，模型的安装尺寸完全匹配量产实物参数，能够直接支撑从方案设计、装配仿真到加工落地的全流程设计需求，帮助工程师快速完成小型精密传动机构的方案搭建，减少基础零件建模的重复工作量，缩短设备研发的前期周期。
