教学参考用摇臂钻床结构三维建模

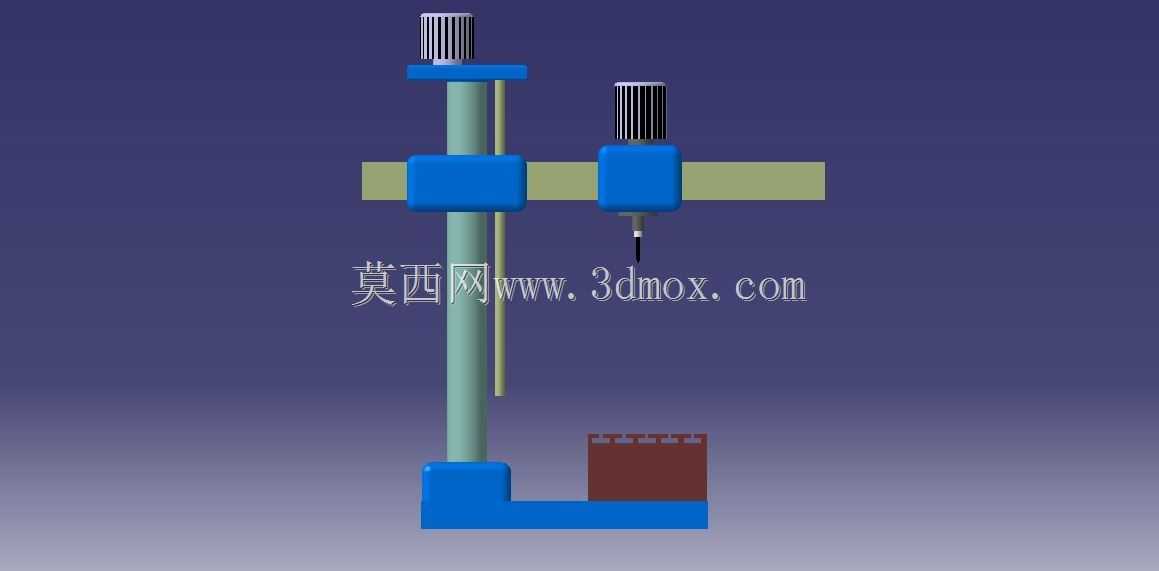

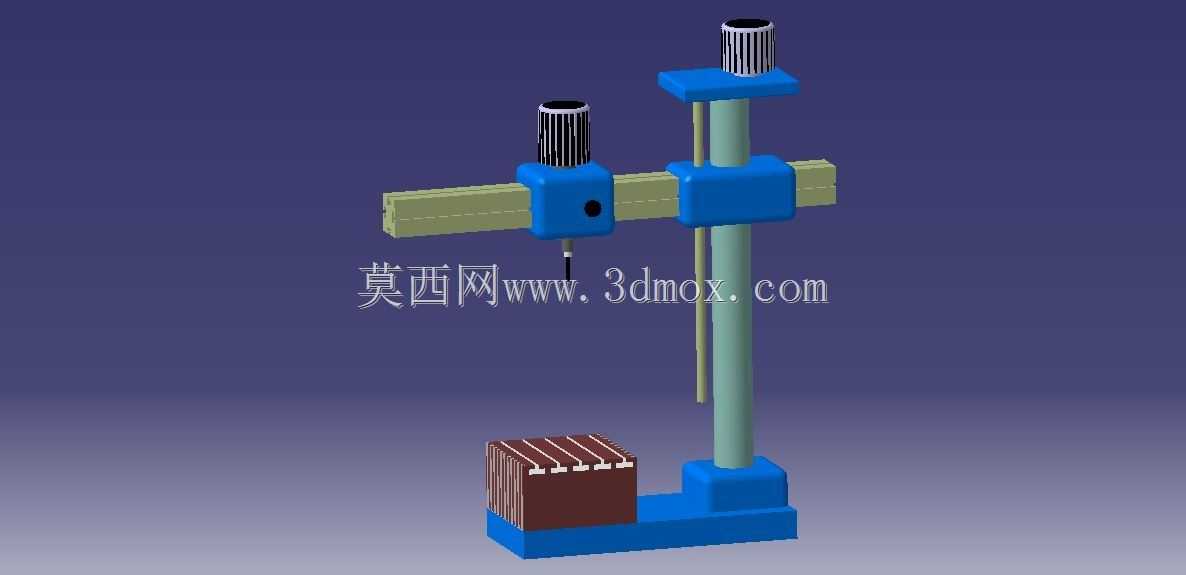

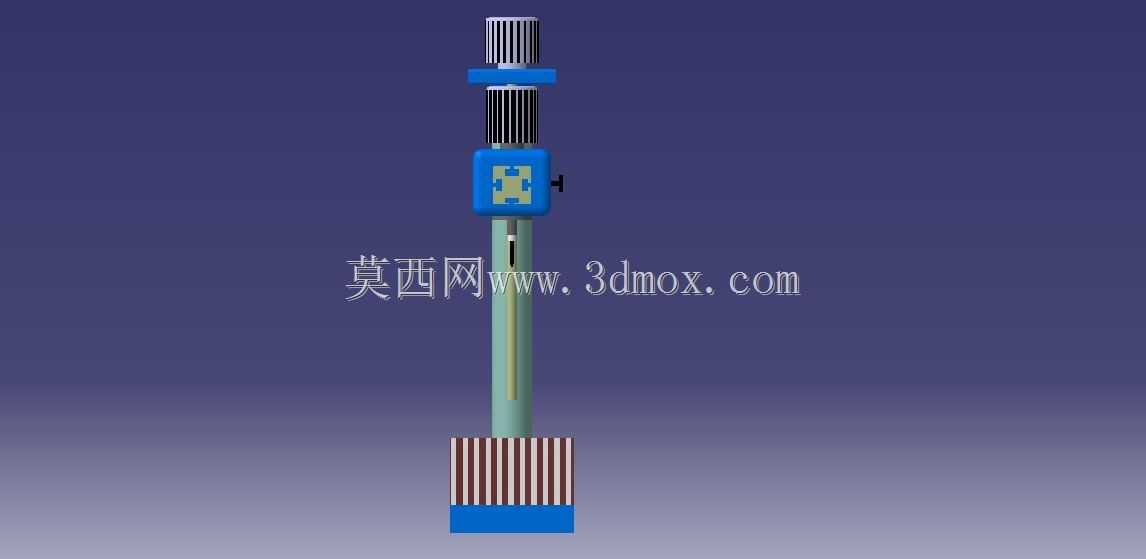

　　摇臂钻床是机械加工车间内应用极广的孔加工设备，这款建模还原了设备的核心运动结构，可用于机械原理教学、结构认知参考，也能作为车间布局规划的设备占位模型使用。实际生产场景中，这类设备主要承担中小型工件的钻孔、扩孔、铰孔、攻丝、锪端面等加工工序，尤其适合单件、小批量生产场景下，多孔分布的箱体类、支架类零件加工，无需频繁挪动工件，仅通过调整摇臂位置、主轴箱沿摇臂的滑移，就能让钻头对准待加工孔位，操作灵活度远高于台式钻床。从结构设计逻辑来看，模型完整还原了落地式底座、垂直立柱、可绕立柱回转并沿立柱升降的摇臂、可沿摇臂水平导轨移动的主轴箱、主轴进给机构几个核心部分：底座承担整机承重与工件装夹平台功能，立柱作为摇臂的回转支撑基准，

　　保证摇臂转动时的同轴度，摇臂的升降机构可适配不同高度工件的加工需求，主轴箱内集成了主轴变速、进给传动结构，可根据加工材质、孔径大小调整转速与进给量。建模过程中参考了教材中的经典摇臂钻结构比例，对各运动副的装配边界做了还原：摇臂绕立柱的回转角度可覆盖360度作业范围，主轴箱沿摇臂的行程可覆盖摇臂全长的加工半径，主轴的垂直进给行程满足常规孔加工的深度需求，各部件的安装配合间隙参考了通用机床的设计公差范围，避免出现运动干涉。需要注意的是，该模型为结构原理参考建模，未还原实际设备的液压锁紧机构、变速操作手柄、冷却系统等细节结构，外形尺寸为教材图示的比例还原，与实际量产型号的安装尺寸、作业参数存在差异，若用于实际设备选型、厂房布局的精准核算，

　　需要对照具体设备厂商的参数做尺寸修正。从结构认知角度，模型清晰展示了摇臂钻床“工件固定、主轴移动找正孔位”的核心作业逻辑，能帮助初学者快速理解设备的运动传递路径，区分摇臂钻与立钻、台钻的结构差异，也可作为数控化改造方案设计的基础结构参考，梳理各运动轴的加装空间与传动改造路径。
