护理床缓冲器注塑模具结构设计

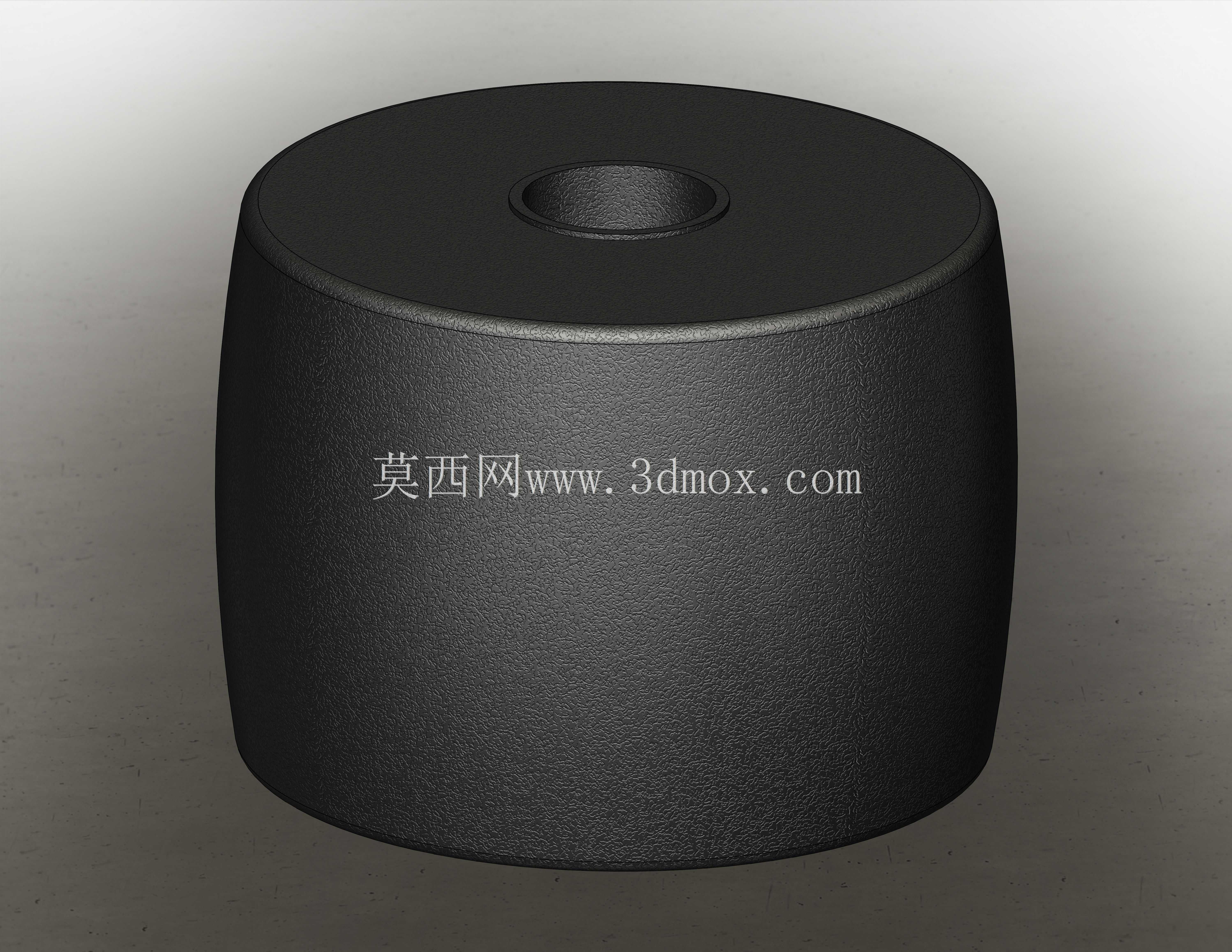

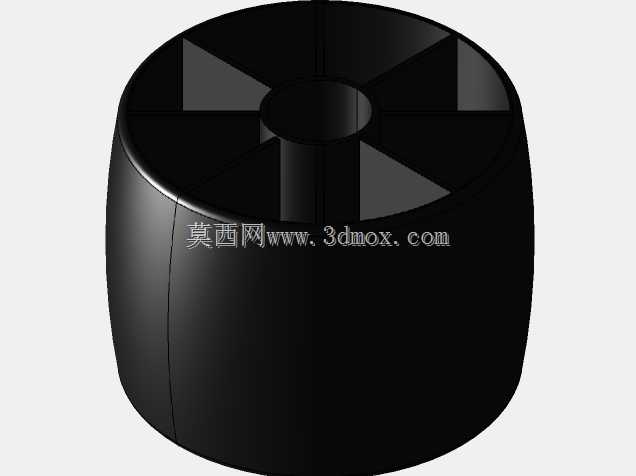

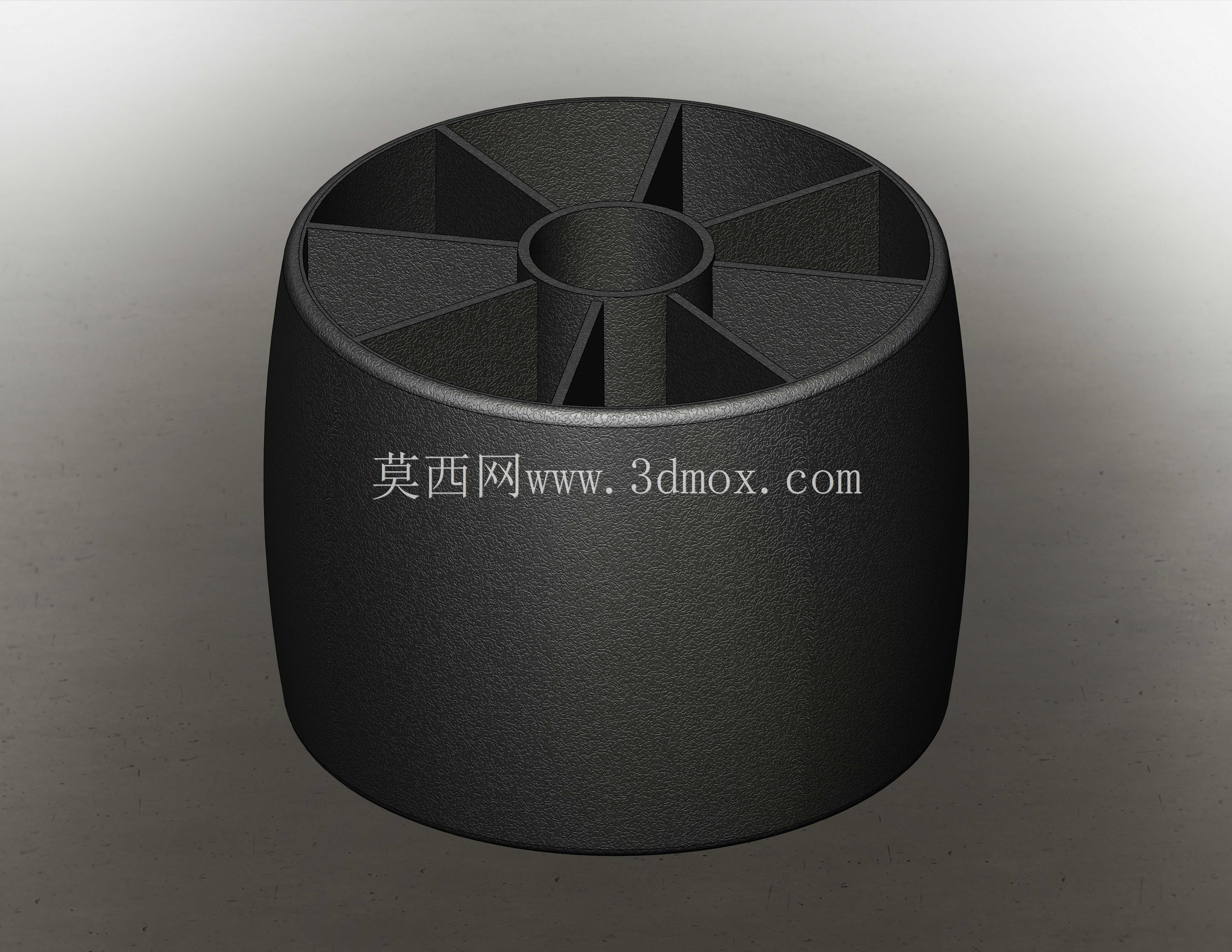

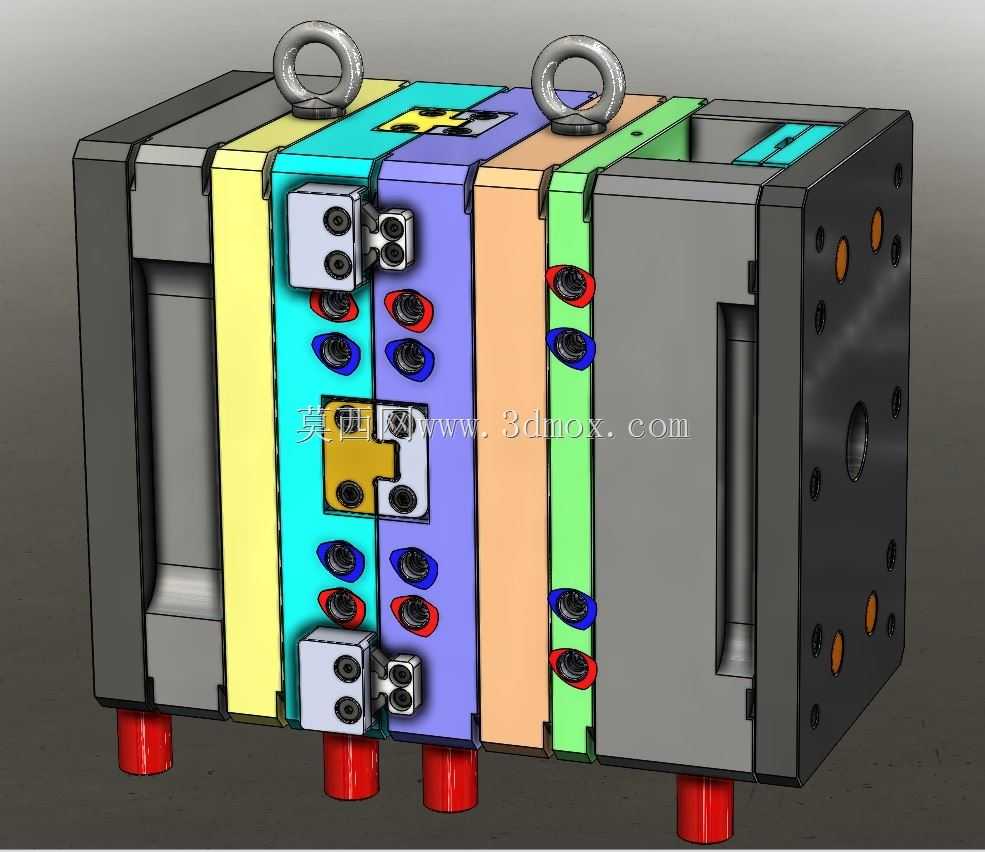

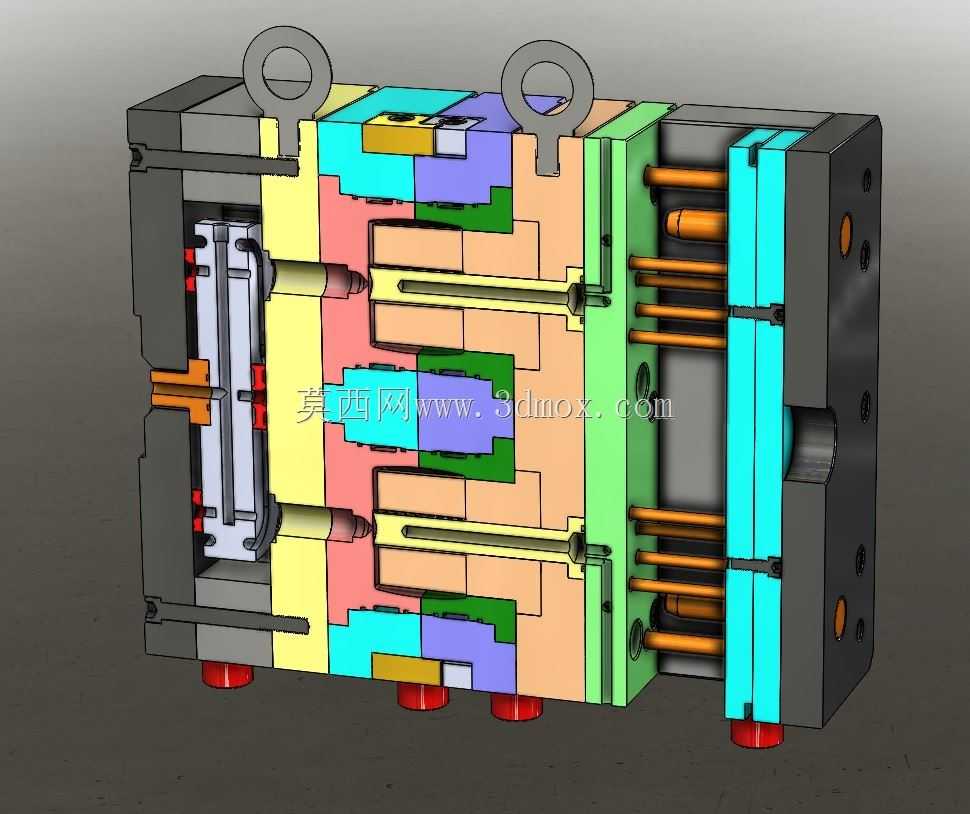

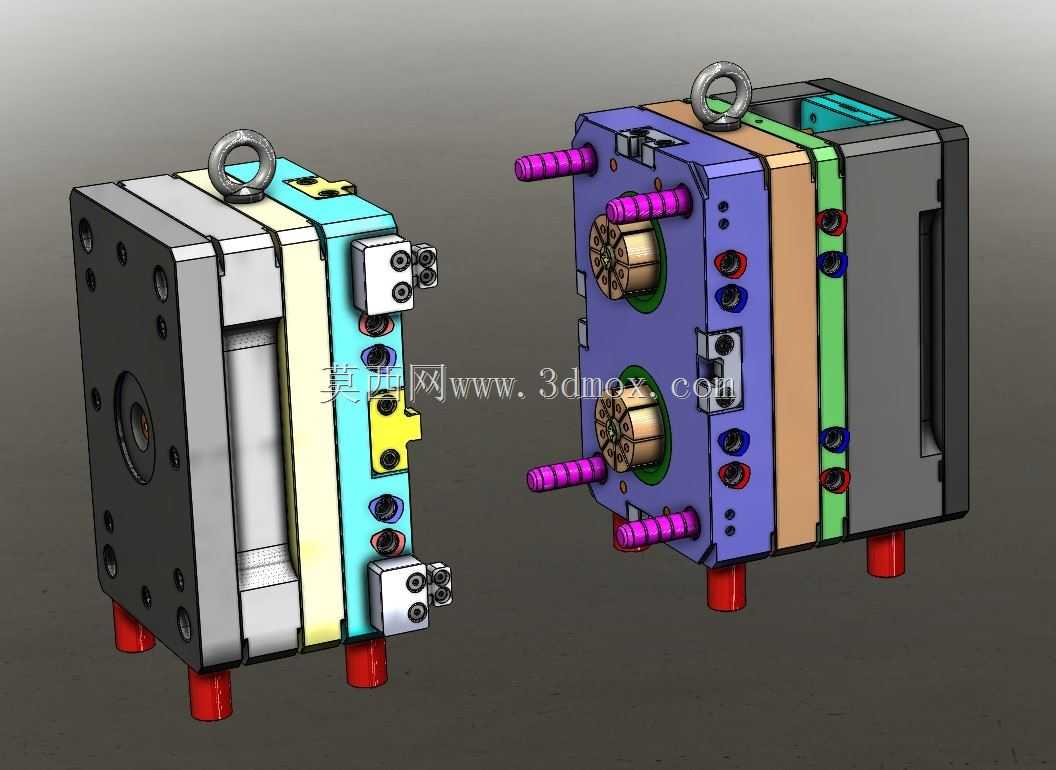

这款护理床缓冲器注塑模具，主要面向医用护理辅具生产场景，用于批量成型护理床配套的缓冲减震塑料部件，这类缓冲部件是护理床升降、姿态调节机构中的核心缓冲元件，能够在床体抬升、下降、角度调整过程中吸收机构运动的冲击载荷，避免金属部件硬碰撞产生异响与结构磨损，同时提升患者使用时的平稳感，杜绝动作骤变带来的磕碰风险，广泛适配家用护理床、医用病床、康复护理辅具的配套生产需求。从功能特性来看，该模具采用多层叠式模架结构，配套精准的冷却回路设计，模架顶部设置吊装环结构，满足生产车间内模具吊装、上机安装的搬运需求，底部的支撑柱结构可保证模具在注塑机台安装时的定位精度，避免合模过程中出现偏移错位。模具分型面采用多段式拆分设计，针对缓冲器部件的异形卡扣、安装孔位结构设置了独立的成型镶块，镶块采用快拆式固定结构，后续生产中若出现局部磨损可单独更换镶块，无需整体报废模仁，大幅降低后期维护成本。冷却回路沿模仁轮廓均匀排布，红蓝标识区分进出水路径，可保证注塑过程中模温均匀分布，避免塑料件出现缩痕、翘曲、缺胶等成型缺陷，提升成品的尺寸一致性。设计过程中充分考虑了注塑生产的实际工况，模架整体采用标准模胚规格，可适配多数常用卧式注塑机的安装尺寸，安装边界预留了足够的码模槽空间，导柱导套采用高精度配合结构，合模时可实现精准导向，避免分型面错位产生飞边。侧面设置的锁紧模块与油路接口，可配合注塑机的抽芯机构完成侧向孔位的成型动作，无需额外增加复杂的外置抽芯结构，简化了生产操作流程。模具整体结构紧凑，各模板之间的定位销、紧固螺丝排布合理，日常拆模清理、换色生产时可快速拆分组装，有效缩短换产停机时间，适配中小批量护理床配件的柔性生产需求，成型出的缓冲器部件尺寸精度可满足护理床机构的装配公差要求，安装后可长期承受反复的冲击载荷，保证缓冲性能稳定可靠。
