女性躯干人体吹塑成型模腔结构

　　在人体模型制品的吹塑生产环节中，该躯干模腔结构是保障成品轮廓还原度与壁厚均匀性的核心工装部件，区别于常规轴对称吹塑制品，女性上半身躯干存在多处非对称曲面过渡，包括胸部隆起弧度、腰腹收窄曲线、肩颈衔接斜面、锁骨区域的浅凹陷结构，每一处曲面的曲率变化都会直接影响吹塑过程中型坯的拉伸延展状态，若模腔曲面设计偏差超过0.3mm，就会出现局部壁厚过薄导致的成型穿孔，或是壁厚堆积造成的冷却变形、表面缩痕问题。从实际生产适配场景来看，该模腔主要用于服装展示用人台、医用教学躯干模型、康复辅具适配试穿模体的中空吹塑成型工序，这类制品普遍采用HDPE或改性PVC作为原料，成型过程中型坯从模腔顶部的注料口挤出后，

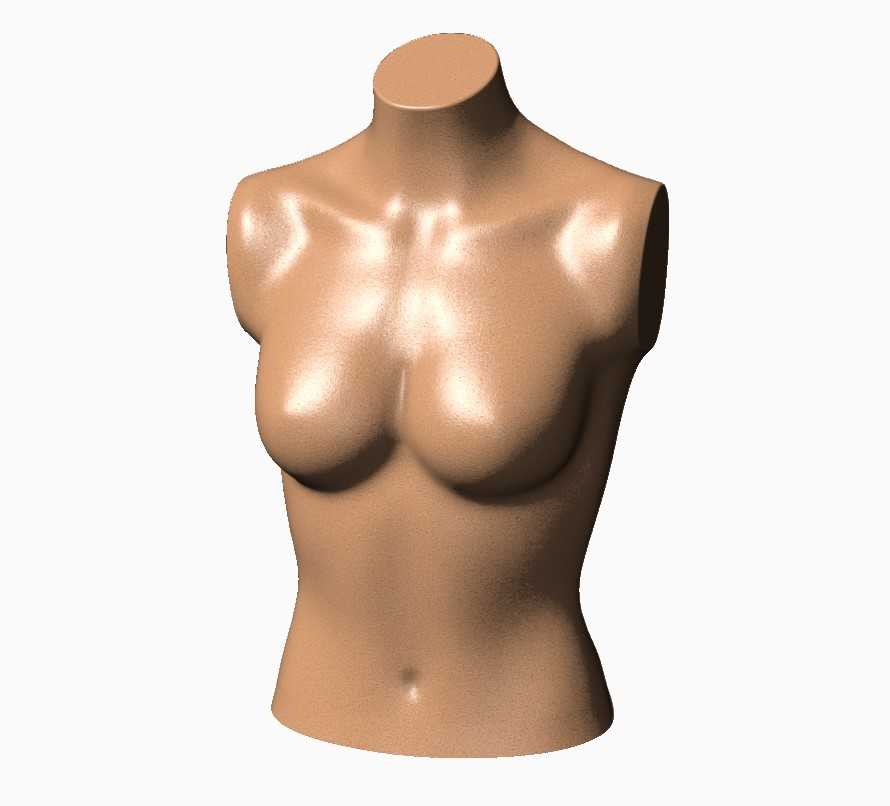

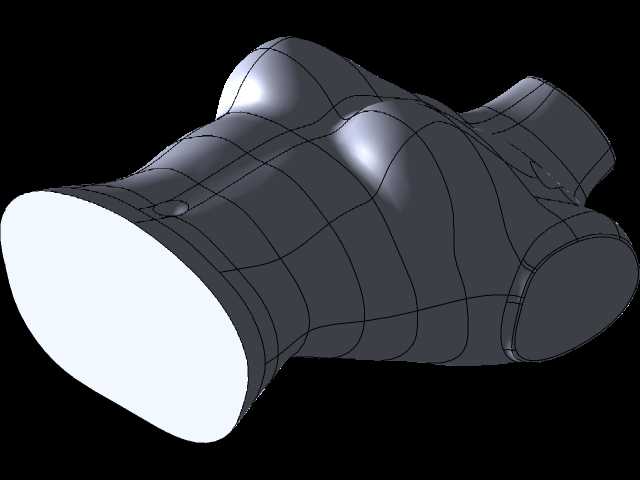

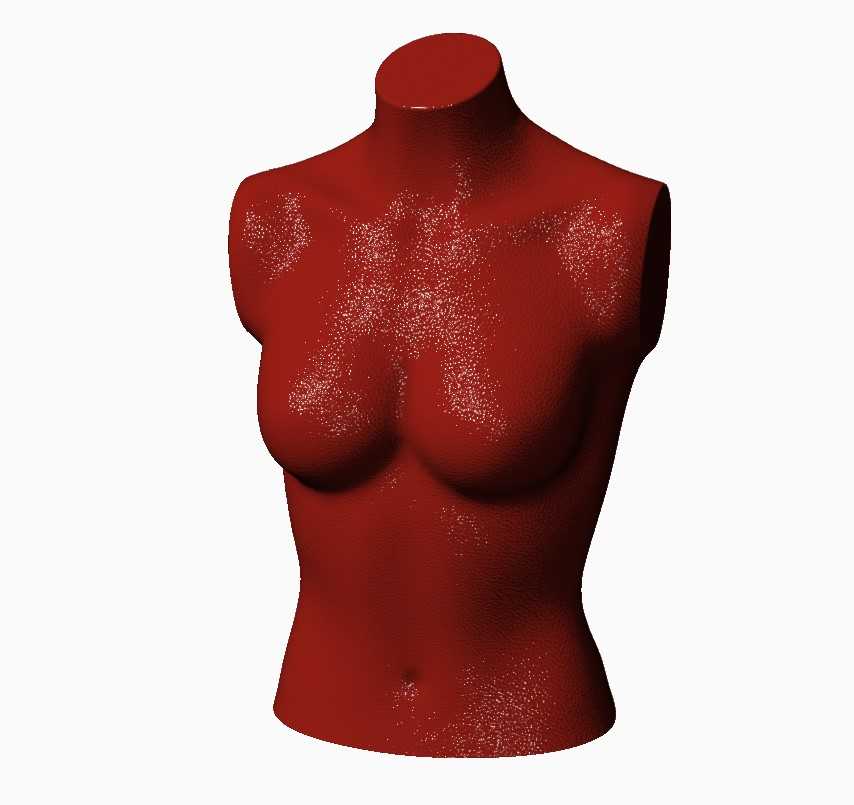

　　合模过程中需要配合模腔边缘的余料槽完成飞边裁切，模腔表面的抛光精度需要达到镜面级别，才能保证吹塑完成后的制品表面无合模线凸起、无气流纹路，减少后续表面打磨、喷涂处理的工序时长。设计过程中首先要确认成品的安装边界，该模腔成型出的躯干制品底部为平切结构，可直接与配套的腰腹连接座通过卡扣或粘接方式固定，颈部的平切端面预留有10mm宽度的安装环面，可适配不同规格的头颈连接插件，肩部的截断位置恰好落在肩峰点外侧15mm处，既保证了躯干主体的展示完整性，又不会因为悬臂过长导致吹塑冷却后出现肩部翘曲变形。模腔的分型面选择沿躯干前后正中线对称分布，在胸部曲率最大的位置，分型面做了0.8mm的偏移避让，避免合模时型坯被分型面挤压造成局部料流断裂，

　　同时在腰腹最细的位置，模腔内壁设置了4处深度0.2mm的排气微孔，孔径控制在0.15mm，既可以保证吹塑时型坯与模腔内壁完全贴合，又不会在制品表面留下明显的排气顶针痕迹。针对吹塑过程中容易出现的壁厚不均问题，设计时对模腔不同区域的冷却水道做了差异化排布，胸部隆起区域因为型坯拉伸比最大，冷却水道距离模腔内壁的距离控制在12mm，保证该区域快速冷却定型，避免型坯下垂造成的壁厚偏移；腰腹区域曲率平缓，冷却水道距离内壁18mm，保证冷却速率均匀，减少内应力残留导致的制品后期变形。从实际生产验证的角度来看，该模腔适配的吹塑设备锁模力需要达到120T以上，合模行程不小于800mm，才能保证模腔完全闭合时飞边厚度控制在0.1mm以内，

　　减少后续修边的人工成本。模腔的进料口位置设置在颈部端面中心，配合带蓄料缸的吹塑机头，可以保证型坯挤出的速率稳定，避免因为型坯自重下垂导致的胸部区域壁厚偏薄。另外在模腔的肩部位置，设计了2处隐形的定位卡槽，成型后的制品可以直接在卡槽位置安装可活动的手臂连接构件，不需要后续二次打孔加工，保证了躯干主体的结构强度。不同于实心注塑的人体模型，吹塑成型的中空躯干重量仅为同规格实心制品的1/6，不仅降低了原料成本，也方便后续的转运、陈列使用，模腔设计时充分考虑了吹塑工艺的收缩率特性，在所有曲面方向上预留了1.8%的收缩余量，保证冷却后的制品尺寸与设计值偏差控制在±0.5mm以内，满足服装打版、医用教学等场景下的尺寸精度要求。在模腔的边缘位置，设置了连续的密封胶条安装槽，合模时胶条被压缩后可以完全封闭模腔边缘的缝隙，避免吹塑时高压气体泄漏造成的制品轮廓缺料，同时余料槽的深度控制在2mm，宽度8mm，可以储存合模时挤出的多余料流，避免余料进入模腔主体区域造成制品边缘凸起。
