卧式注塑成型设备结构设计方案

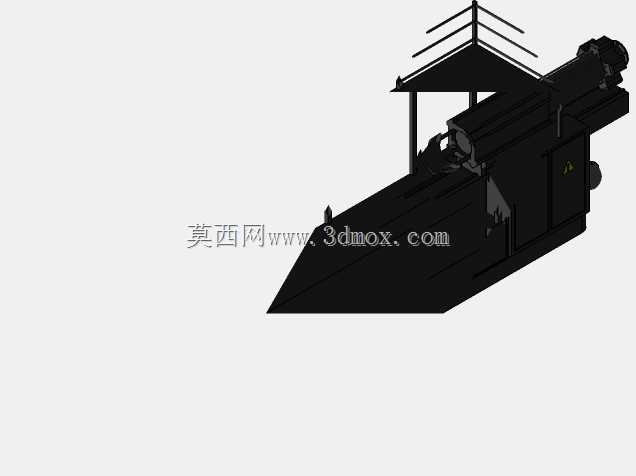

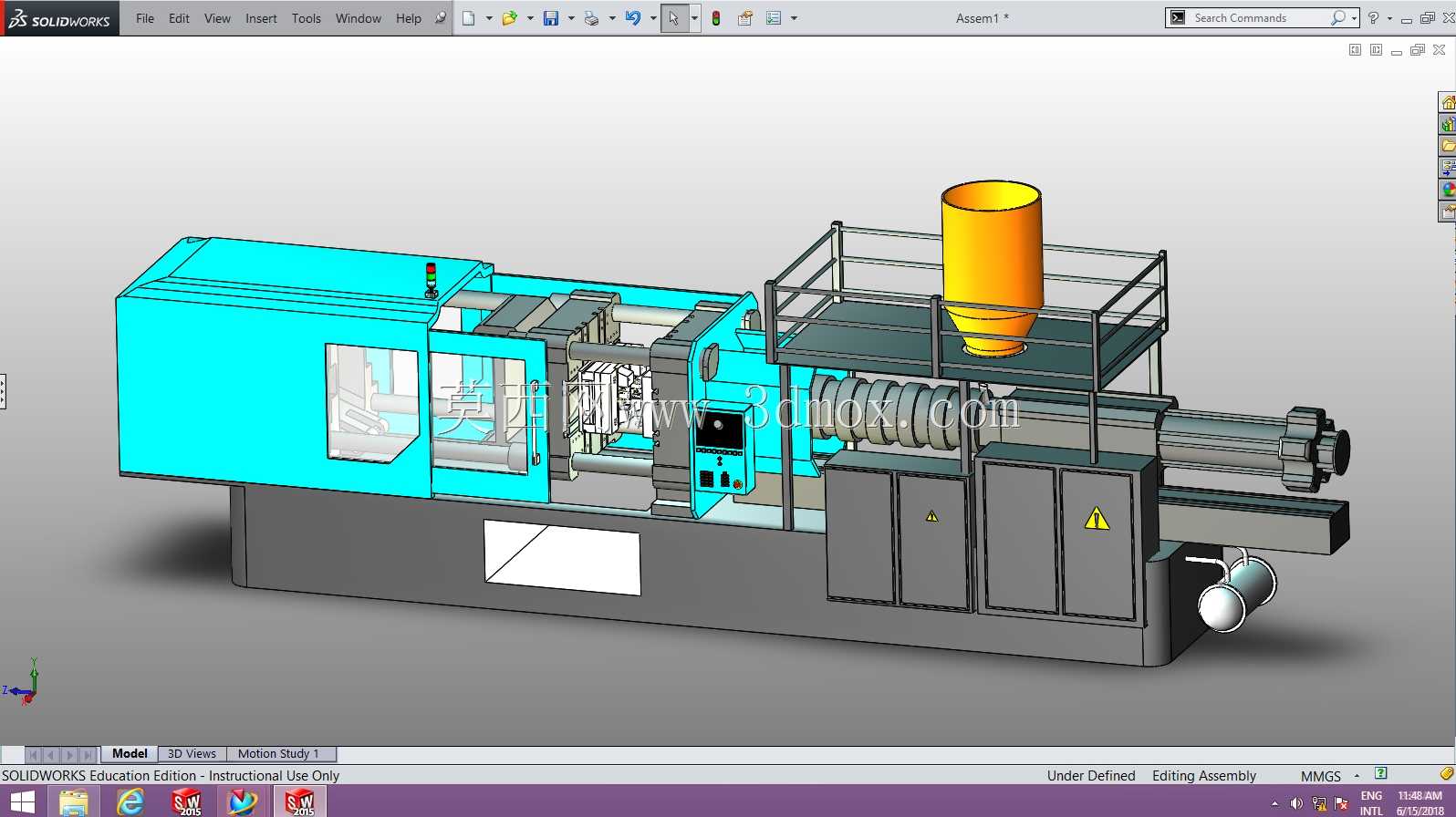

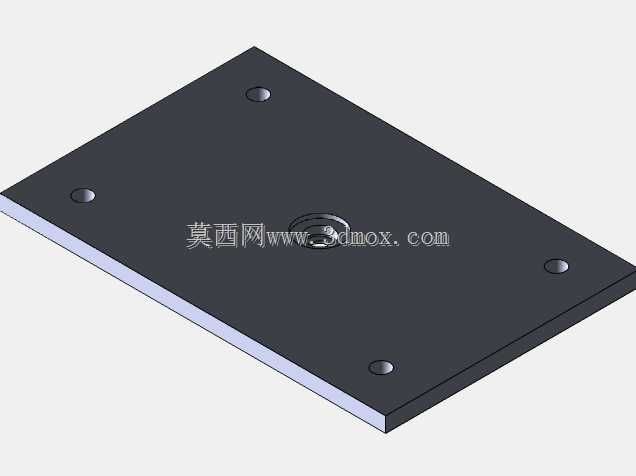

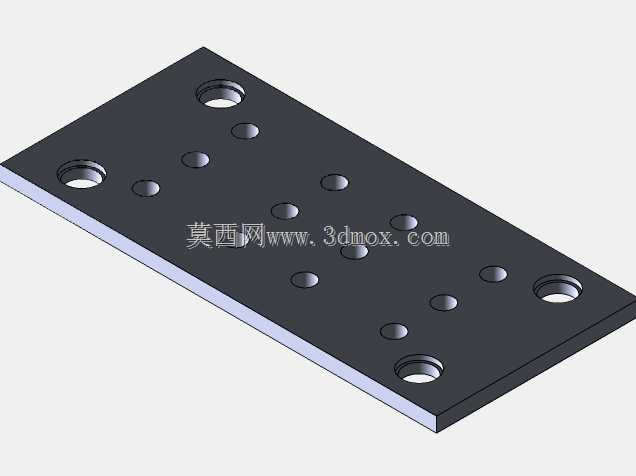

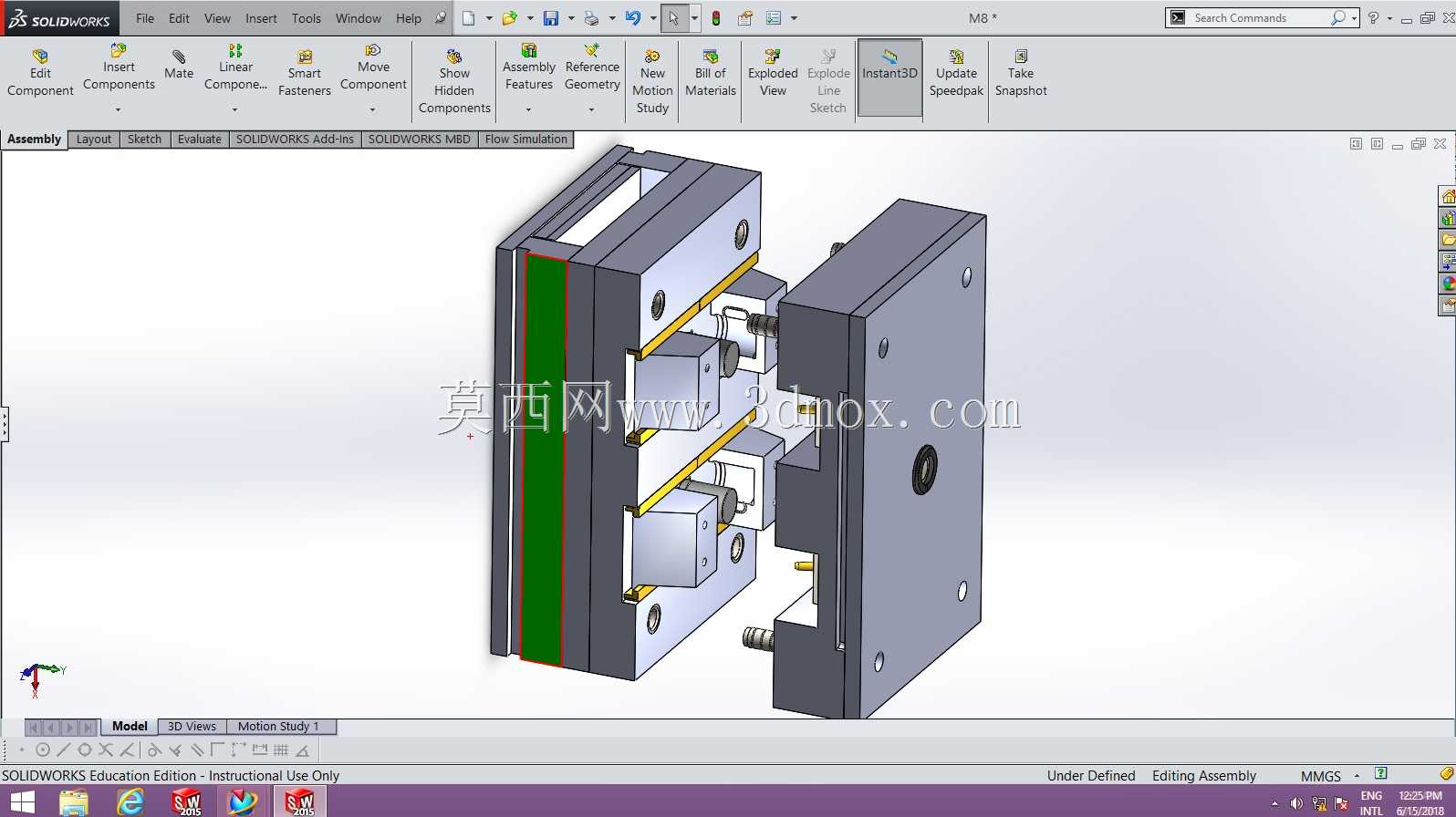

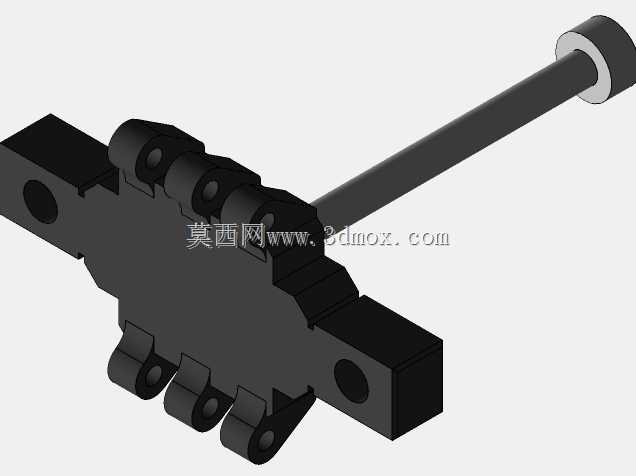

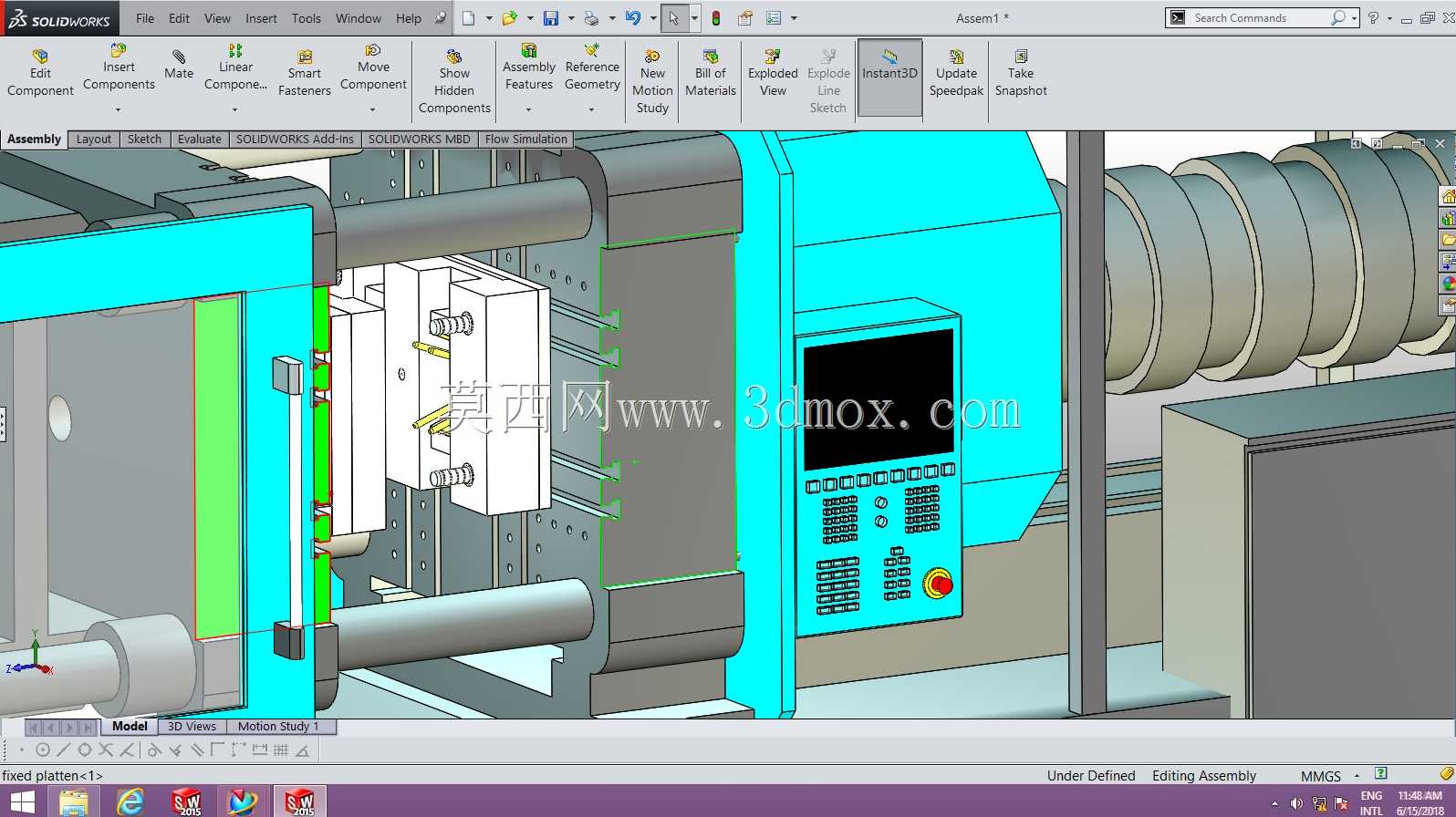

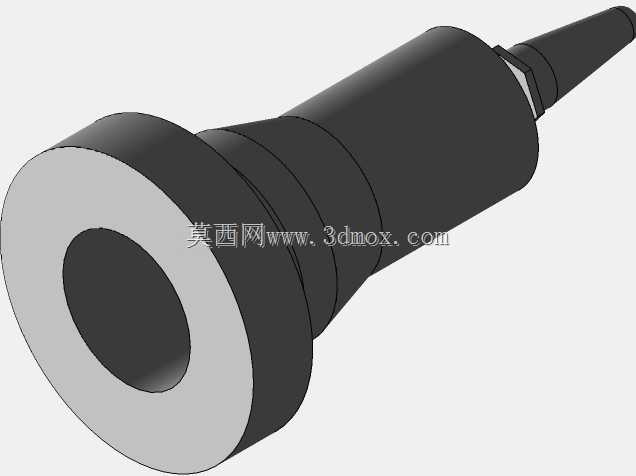

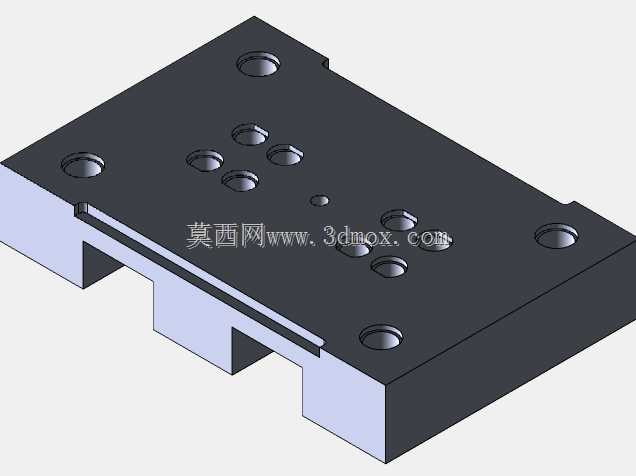

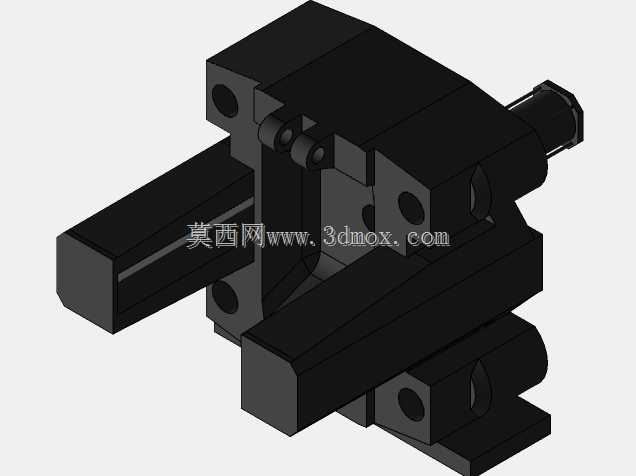

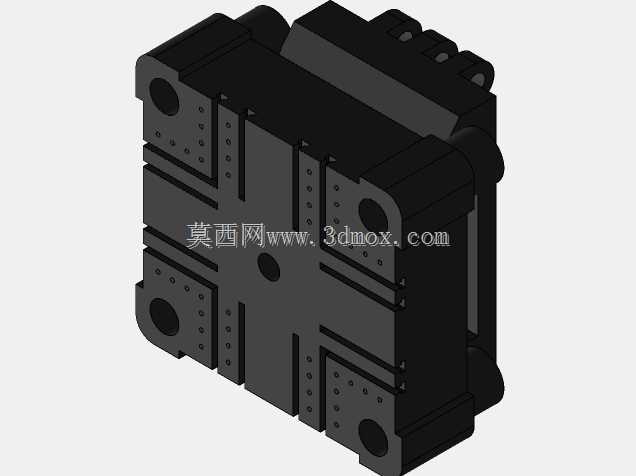

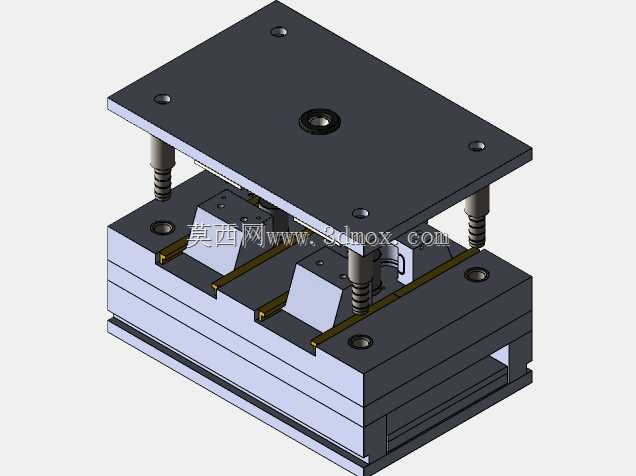

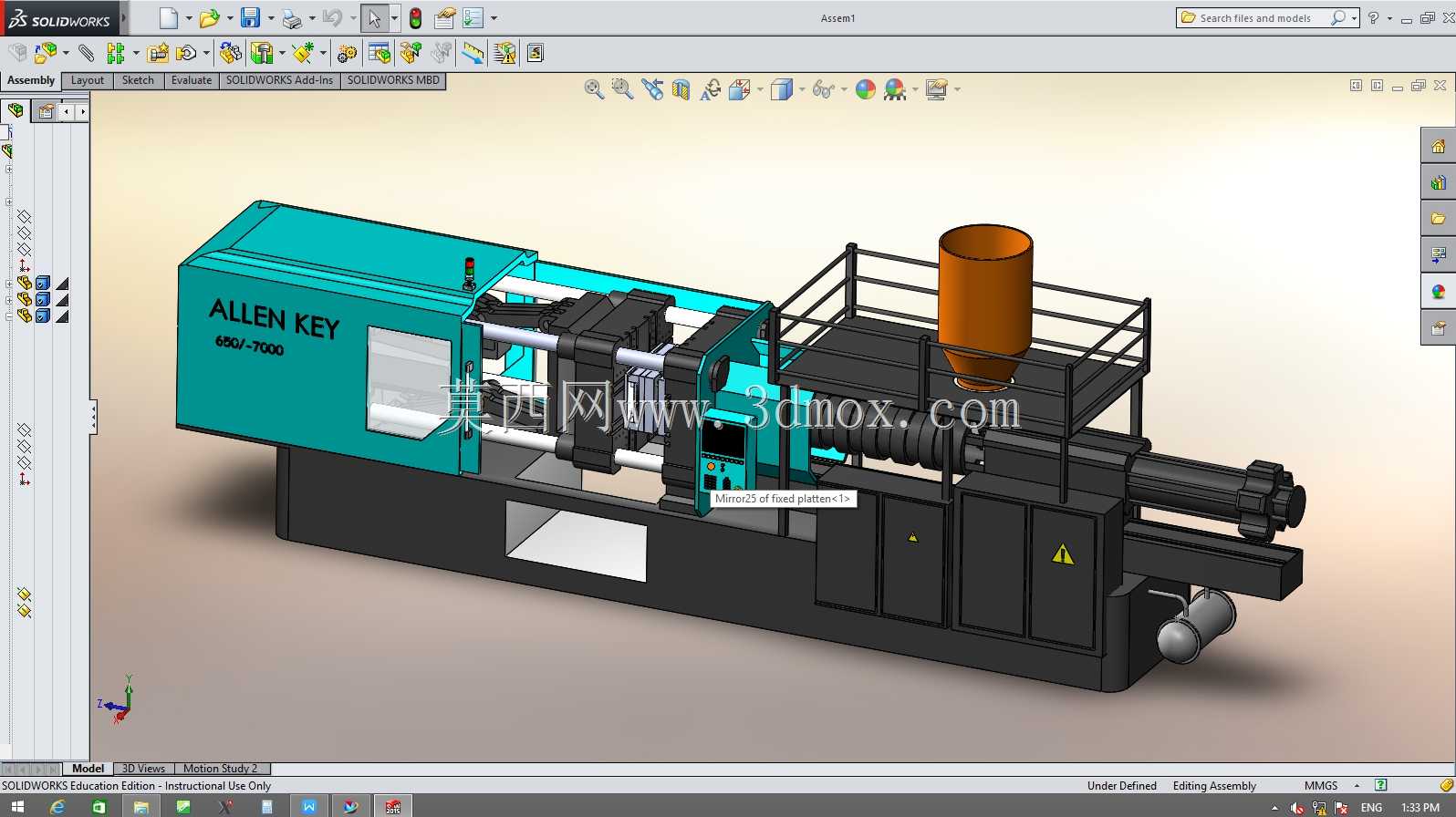

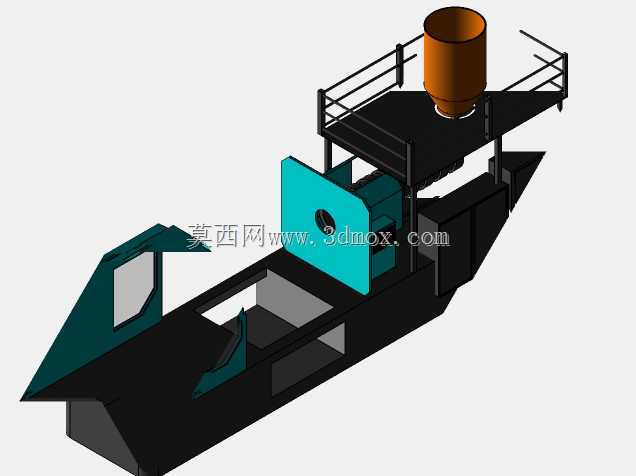

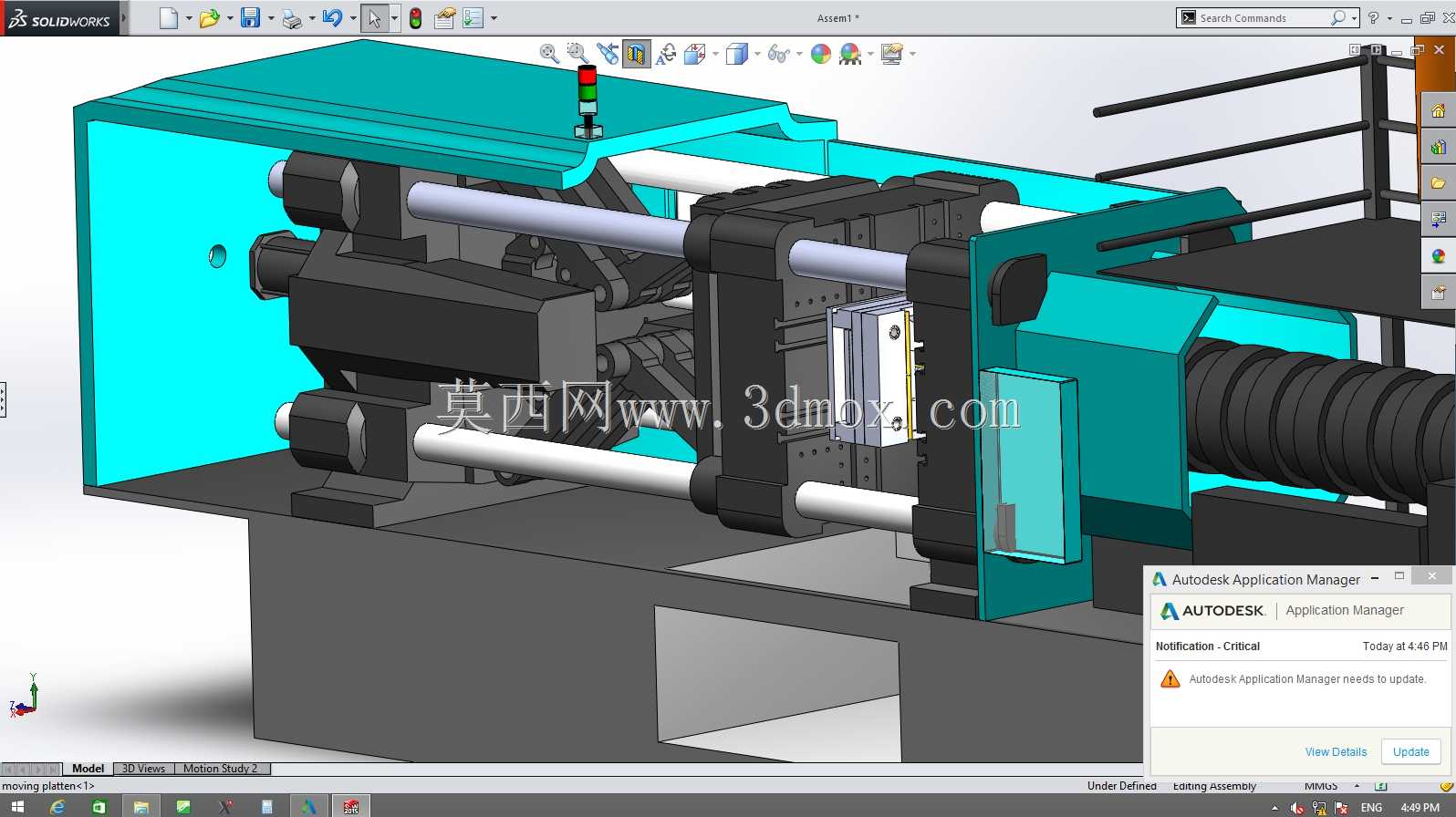

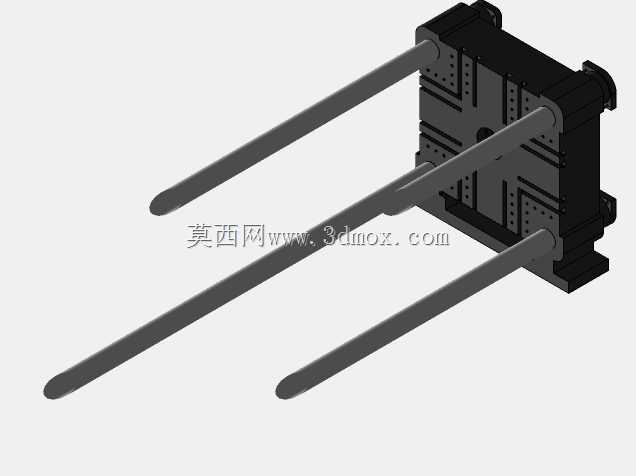

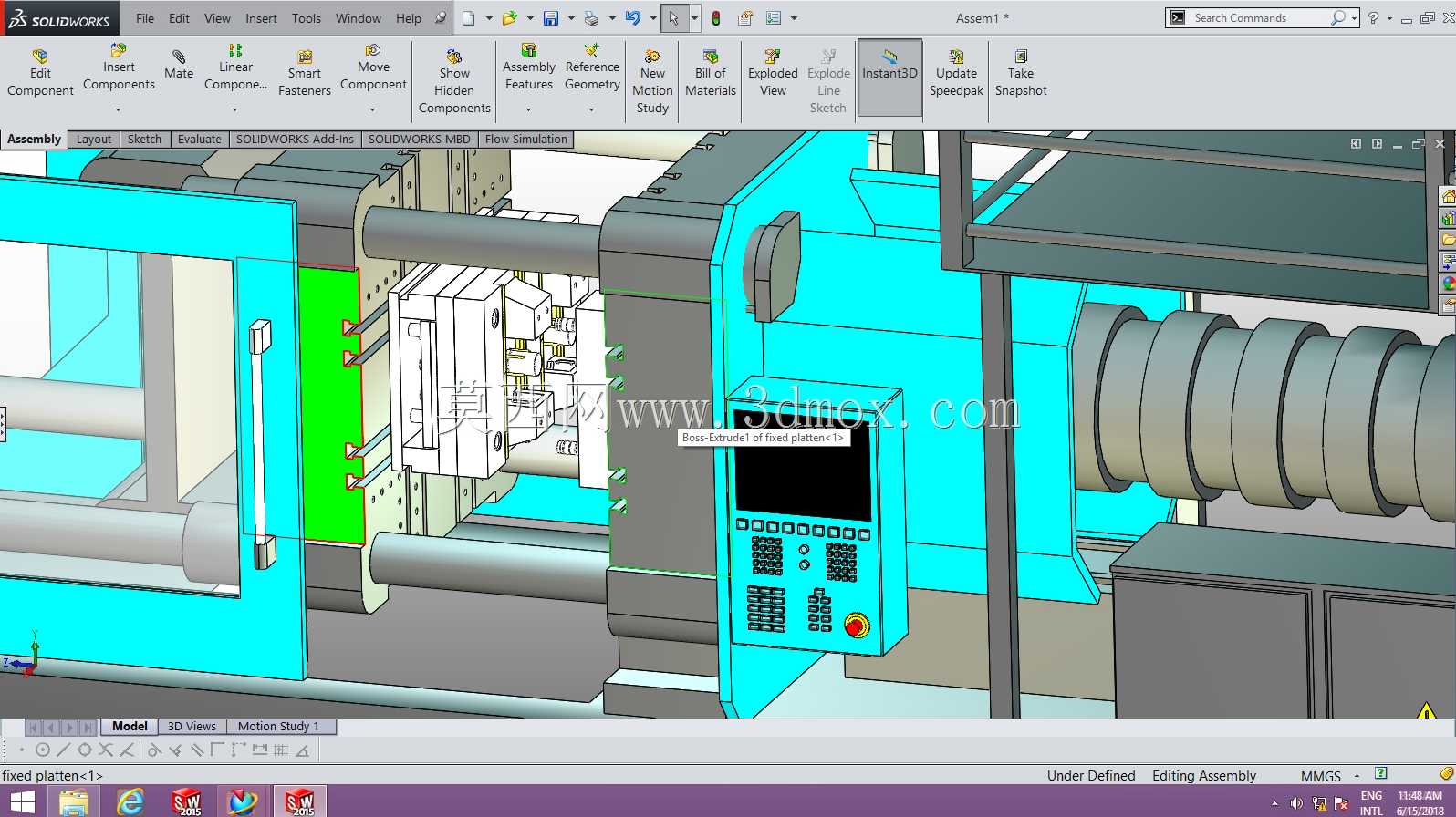

该注塑设备主要面向塑料零部件批量生产场景，广泛应用于消费电子外壳、汽车内饰件、日用塑料制品等加工领域，是塑料成型加工环节的核心生产装备，可完成热塑性塑料的加热塑化、高压注射、保压冷却、开模顶出全流程成型作业，适配不同规格平板类注塑模具的安装与生产使用。设备整体采用卧式三梁式布局结构，左侧设置合模机构区域，集成了动模板、定模板、拉杆与锁模驱动组件，可提供稳定的锁模力支撑，避免注射过程中模具涨模溢料，合模区域预留了充足的模具安装空间，可适配对应吨位范围内的标准注塑模具安装，动模板的滑动行程经过合理规划，可满足常规平板类塑件的开模取件需求，无需额外拓展安装空间即可适配常规自动化取件机械手的作业范围。中部偏右位置为注射塑化单元，配置了螺杆式塑化组件，可完成塑料原料的输送、熔融、混炼与计量作业，料筒外侧分段设置加热圈，可根据不同塑料原料的加工工艺需求精准调控各段温度，保证原料塑化均匀性，喷嘴部分可与模具浇口套精准贴合，减少注射过程中的熔料泄漏与压力损失。设备正面集成了操作控制单元，设置了可视化显示屏与实体按键操作区，可实现设备参数设置、运行状态监控、故障报警提示等功能，操作面板的安装高度符合人体工程学设计，操作人员站立状态下即可完成全部参数调整与作业操作，急停按钮设置在面板醒目位置，可在突发状况下快速切断设备运行动力，保障生产作业安全。设备的液压与管路组件沿机身侧面合理排布，既预留了足够的维护操作空间，也避免了管路干涉运动部件的运行，整体结构设计优先保障运行稳定性与维护便捷性，各运动部件的行程限位与安全防护结构均做了对应设计，可有效降低设备运行过程中的安全风险。该结构方案重点还原了注塑机的核心运动机构逻辑，针对平板类模具的模拟作业需求做了结构简化，去除了非核心的附属组件，清晰展现了合模动作、注射动作的传动路径与部件配合关系，可用于注塑设备结构认知、成型工艺教学、模具适配性验证等场景，帮助相关人员快速理解卧式注塑机的工作原理与部件布局逻辑，在进行模具设计阶段也可参考该设备的安装边界尺寸，提前校核模具与设备的适配性，避免出现模具安装尺寸超差、开模行程不足等问题。
