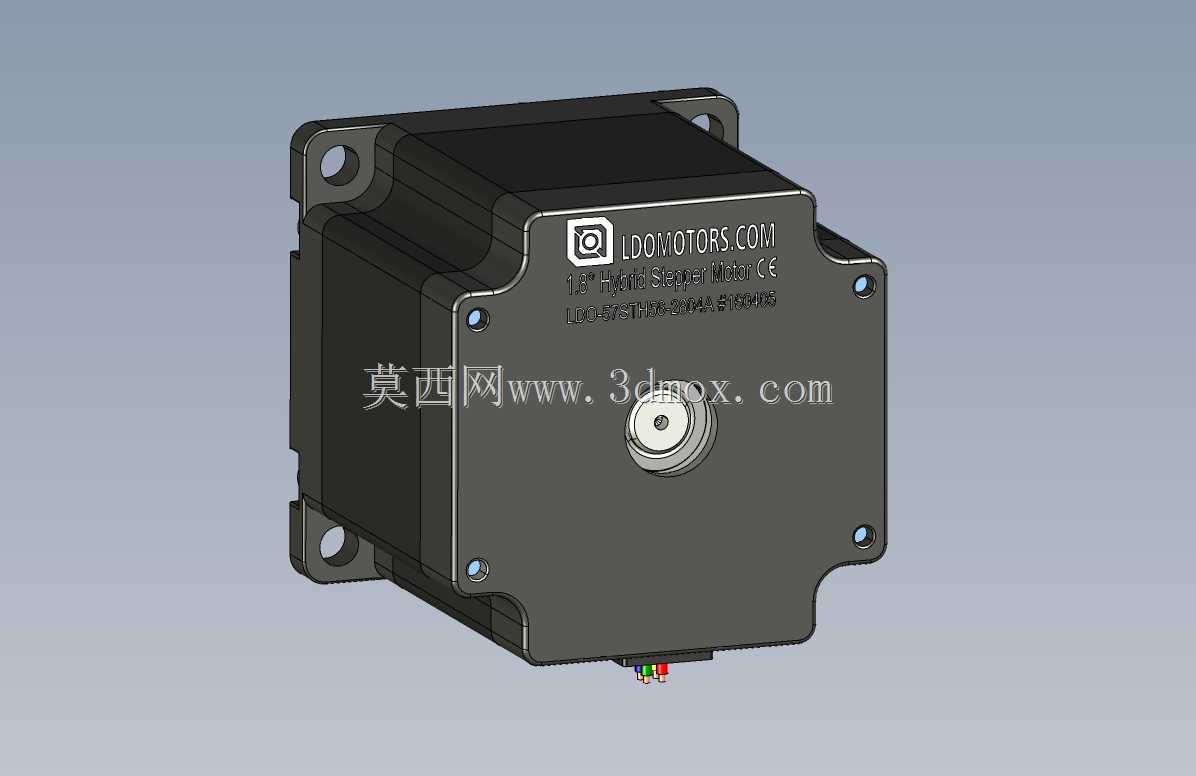

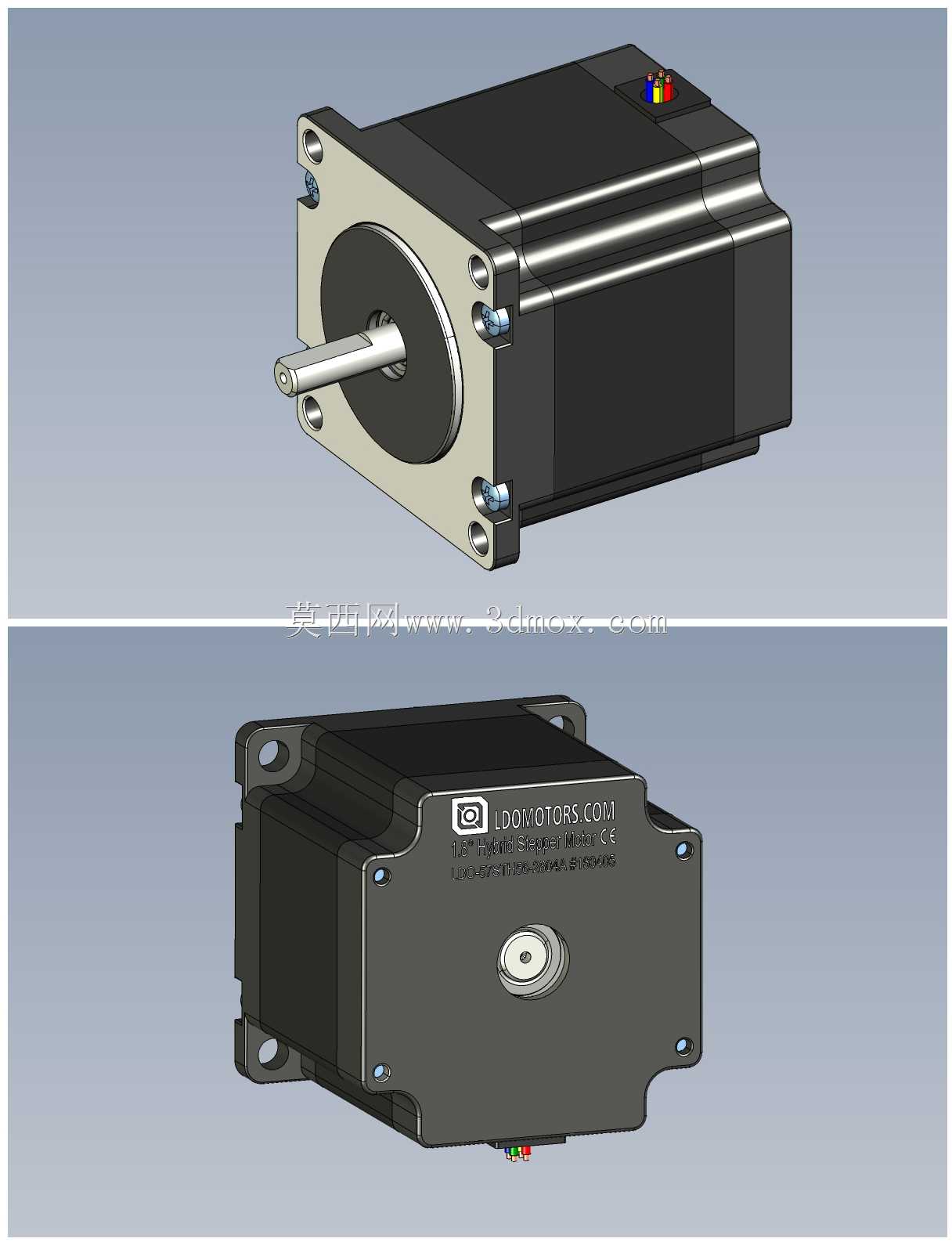

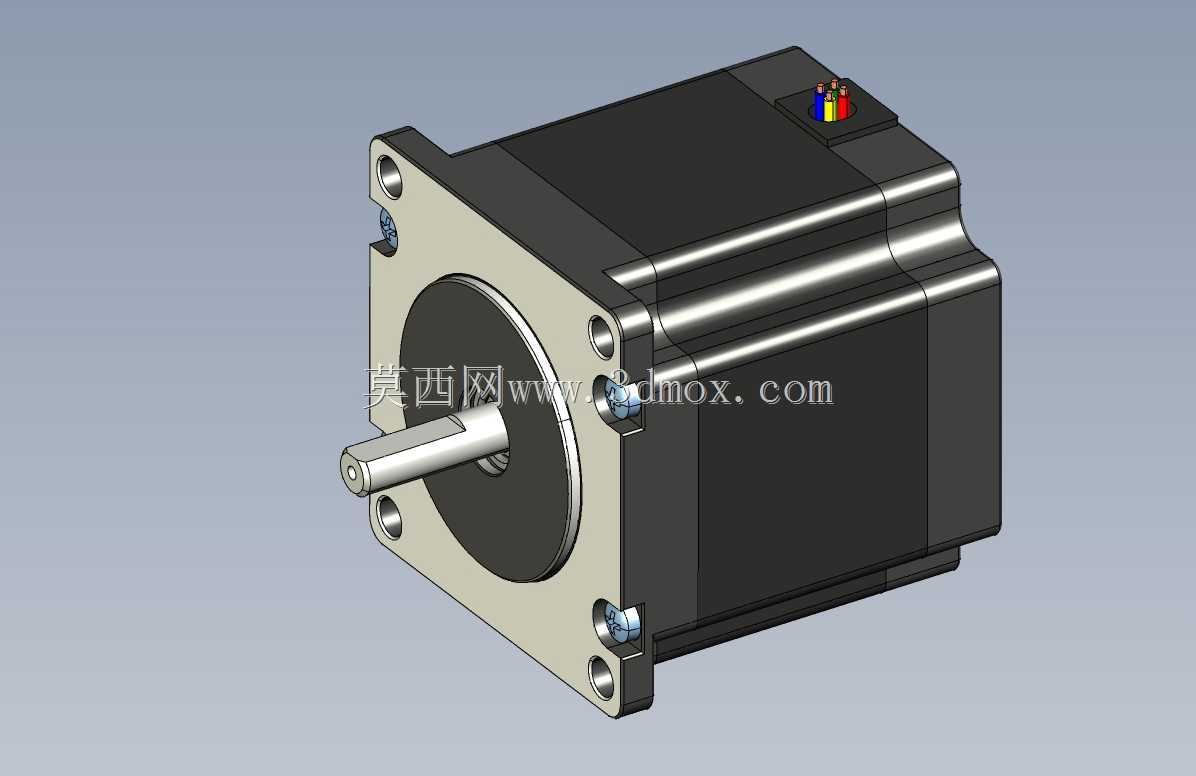

NEMA23规格57型两相混合式步进电机

这款步进电机是工业运动控制场景中应用极为广泛的执行元件，常见于中小型自动化设备的传动链路中，比如桌面级数控雕刻机的进给轴驱动、3D打印设备的运动轴动力输出、小型传送带的精准位移控制、自动化点胶机的工位切换驱动，还有电子生产流水线的物料分拣拨杆驱动，都能见到同规格电机的身影，它依靠脉冲信号转化为角位移的工作特性，能够在开环控制场景下实现精准的位置控制，不需要额外加装位置反馈装置就能满足多数中低精度要求的工业传动需求，大幅降低设备的整体搭建成本。

从实际功能特性来看，这款电机保持1.26Nm的额定保持扭矩，适配2.8A的额定驱动电流，步距角为常规两相混合式步进电机的1.8°，也就是整步状态下每接收200个脉冲信号即可完成一圈的旋转，搭配细分驱动器使用时还可以进一步缩小单步转动角度，有效降低设备运行时的低频振动，提升传动过程的平稳性，电机尾部预留的出线端采用分色标识，方便工程人员快速完成与驱动器的接线作业，避免接线错误导致的电机堵转或者驱动板烧毁问题。

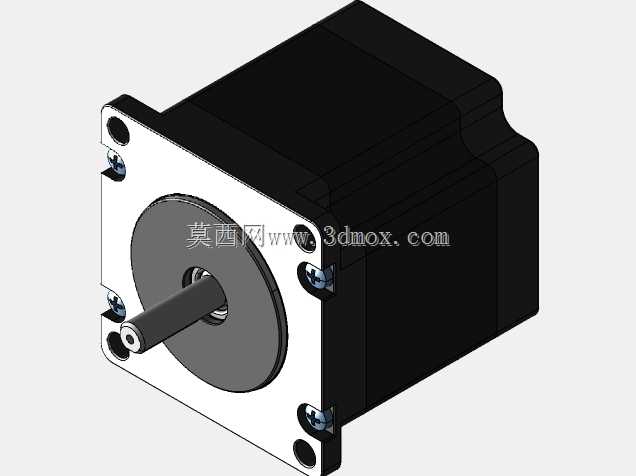

在设计思路上，这款电机完全遵循NEMA23安装标准进行结构建模，前端盖采用方形法兰结构，四个安装孔的位置度严格匹配行业通用安装尺寸，不需要额外制作转接板就可以直接替换同规格的其他品牌同尺寸电机，大幅降低设备维护时的配件替换难度；电机本体采用叠片式定子结构搭配高性能永磁转子，在保证扭矩输出能力的前提下尽可能压缩机身长度，适配安装空间较为紧凑的设备场景；输出轴采用标准D型切面设计，搭配配套的联轴器可以快速与滚珠丝杠、同步带轮等传动部件完成连接，不会出现轴连接打滑的问题。

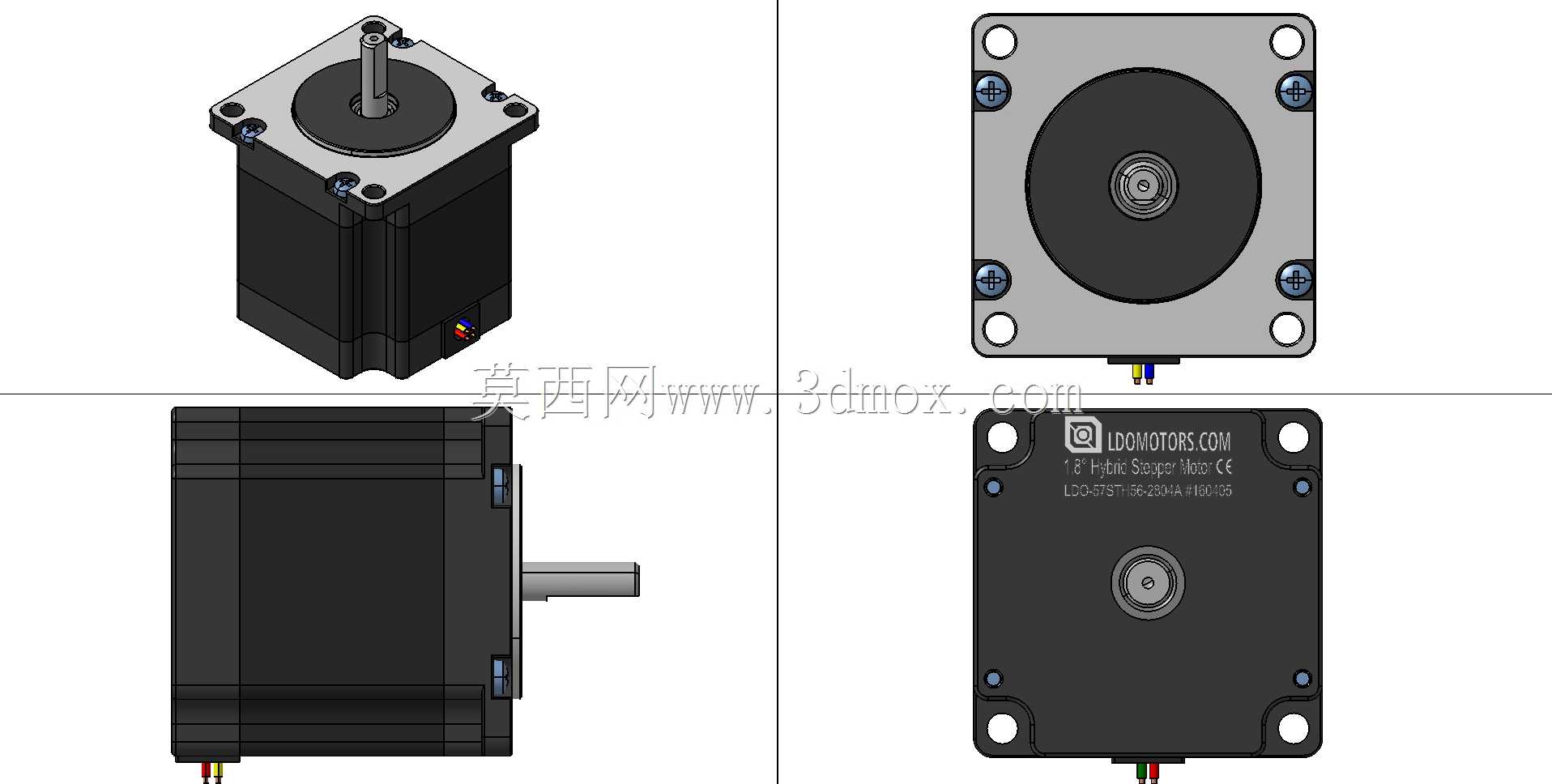

从安装边界尺寸来看，这款电机的法兰安装面边长为标准57mm规格，安装孔中心距适配行业通用的47.14mm标准尺寸，输出轴直径为常规8mm规格，轴伸长度满足多数通用联轴器的夹持深度要求，机身整体长度适配56mm规格的安装空间，工程人员在进行设备结构设计时，只需要预留出对应尺寸的安装位，同时预留足够的接线弯折空间，就可以顺利完成电机的装配，不需要针对安装结构做特殊的定制化修改，能够有效缩短设备的研发设计周期，提升结构设计的通用化程度。
