低压直流齿轮减速驱动电机结构设计

这款低压直流齿轮箱驱动单元，是面向小型低功耗驱动场景开发的一体化动力输出部件，目前广泛应用在智能门锁传动结构、桌面小型自动化执行机构、玩具动力模组、小型电动阀门驱动、家用小电器动力输出、创客DIY小型传动装置等对工作电压、输出扭矩、安装空间有明确限制的场景中，能够在3-6V的低压直流供电环境下稳定输出适配的转速与扭矩，解决普通低压直流电机空载转速过高、输出扭矩不足无法直接驱动负载的痛点。

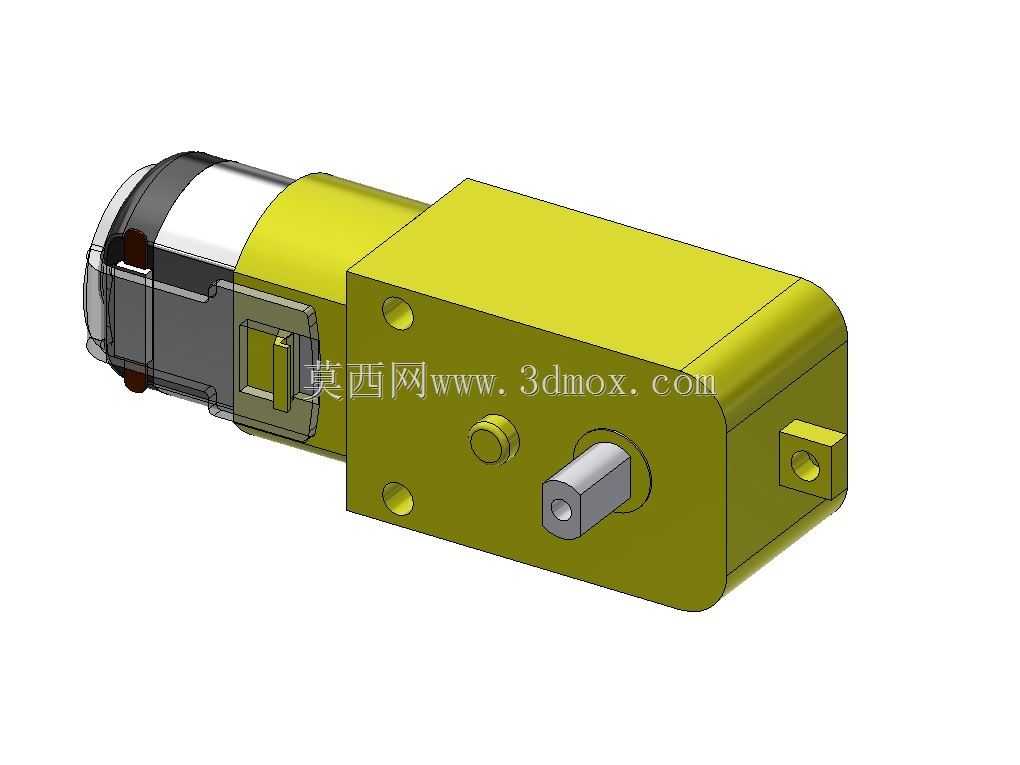

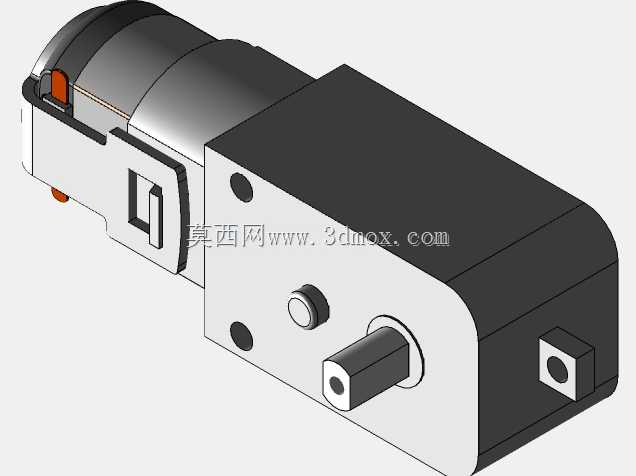

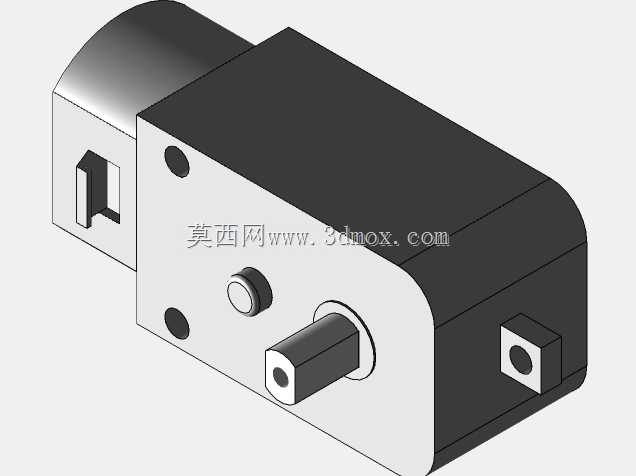

从功能特性来看，该单元将直流驱动电机与齿轮减速箱做了一体化集成设计，输入端为标准有刷直流电机本体，通过多级齿轮啮合传动实现减速增扭，最终通过侧出的单输出轴传递动力，齿轮箱外壳采用一体式硬质结构包裹内部传动齿轮组，既可以为内部齿轮提供稳定的啮合定位支撑，避免传动过程中齿轮偏载出现跳齿、卡滞问题，也能阻隔外部灰尘、细碎杂物进入传动啮合区域，延长传动结构的使用寿命。箱体侧面预留的带孔安装耳，是专门为快速安装固定设计的结构，安装时无需额外设计复杂的夹持固定结构，只需通过对应规格的紧固件穿过安装耳孔，即可将整个驱动单元牢固固定在设备预设的安装位上，大幅降低下游应用端的结构设计难度。

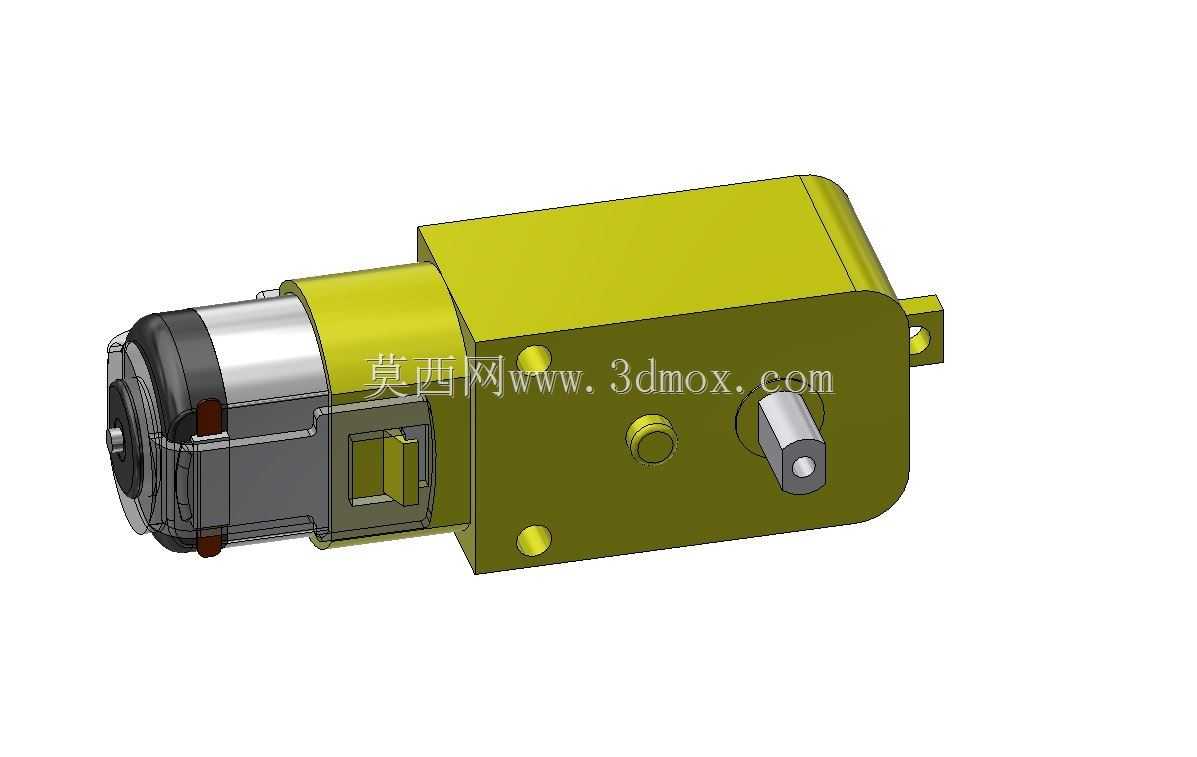

在设计思路上，这款驱动单元优先考虑了小型化场景的空间适配需求，整体采用卧式布局，电机本体与齿轮箱箱体沿轴向衔接排布，尽可能压缩垂直方向的占用空间，适配各类薄型、紧凑型设备的内部安装空间。内部齿轮组的传动比经过匹配调校，在3-6V的额定供电区间内，输出轴的转速能够适配绝大多数小型低速驱动场景的需求，不需要额外增设外置减速结构；输出轴采用扁位配合轴端限位的结构设计，既可以方便外接传动件快速装配定位，也能避免传动过程中外接部件与输出轴之间出现相对打滑，保证动力传递的稳定性。齿轮箱外壳上预留的工艺凸点与定位柱，一方面是箱体注塑加工时的结构加强点位，提升外壳的抗形变能力，另一方面也能在装配时与设备内部的定位槽配合，实现安装时的快速对位，减少装配调整的工作量。

从安装边界来看，该驱动单元的整体外轮廓规整，没有突出的不规则结构，安装时只需要预留匹配电机本体直径、齿轮箱长宽高尺寸的矩形安装空间，同时在输出轴伸出位置预留对应的避让空间，保证输出轴连接的传动件有足够的活动行程即可。安装耳的孔位间距经过标准化设计，能够适配多数小型驱动场景的通用安装孔距，不需要对安装基面做特殊的定制化加工；接线端位于电机尾部，走线方向与输出轴方向平行，方便内部线束排布，不会与周边其他结构件产生干涉。在实际应用中，该驱动单元可以根据负载需求灵活匹配供电电压，在3V供电时可满足低转速、低功耗的长时间连续工作需求，在6V供电时可输出更高的转速与扭矩，适配短时间需要更大驱动力的工作场景，整体运行噪音低，传动平稳，适合对运行静谧性有一定要求的民用、消费类小型设备使用。
