Arduino纳米终端适配扩展板结构设计

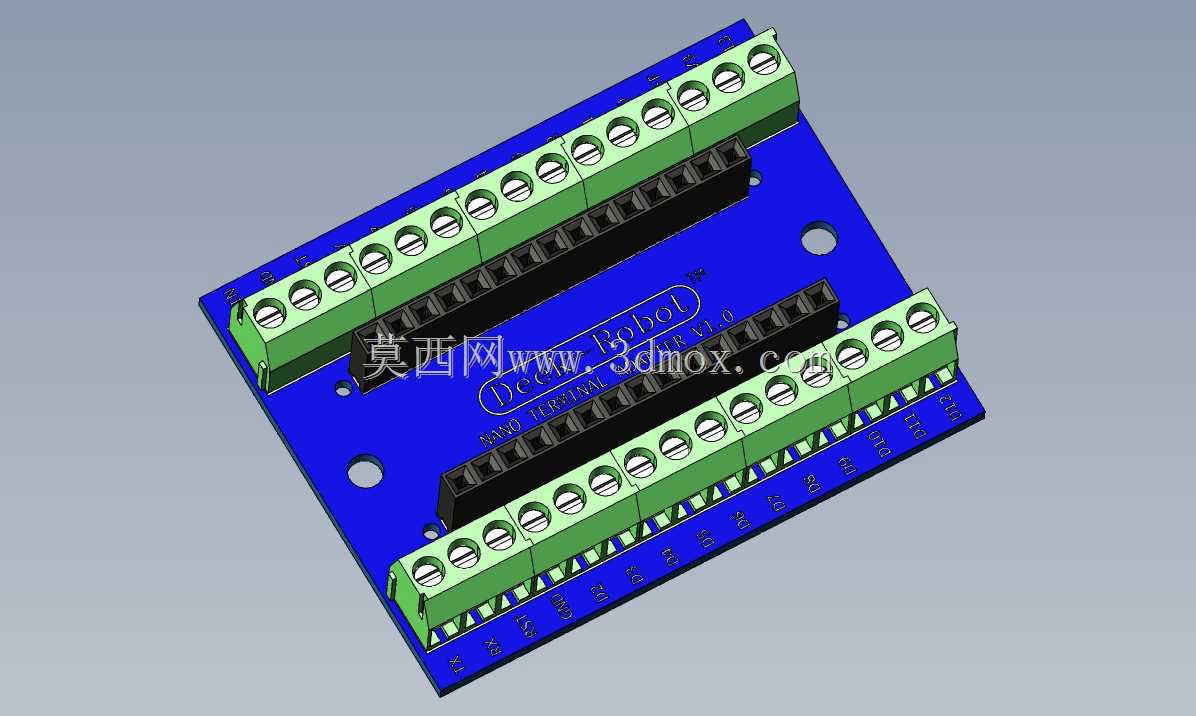

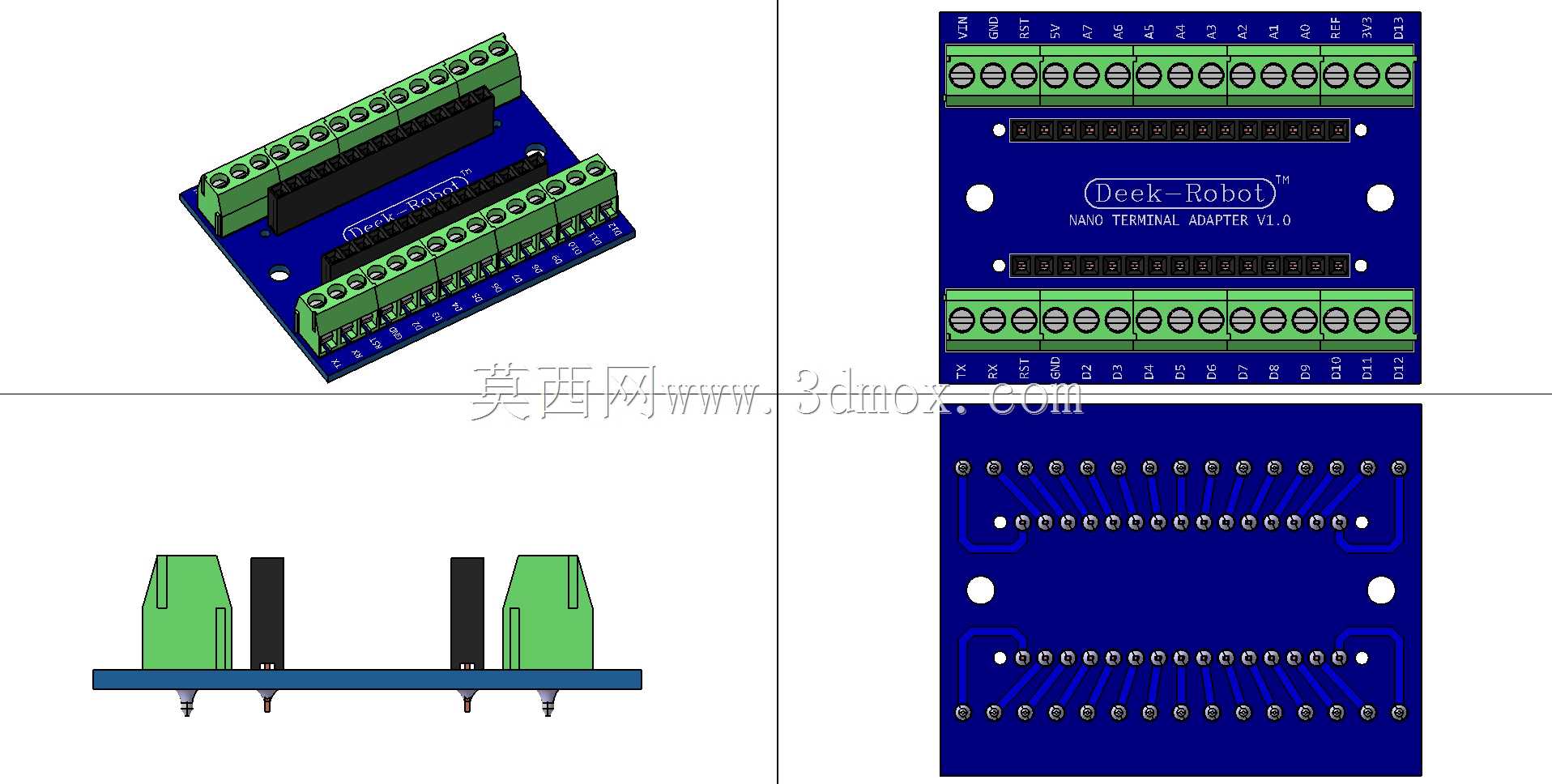

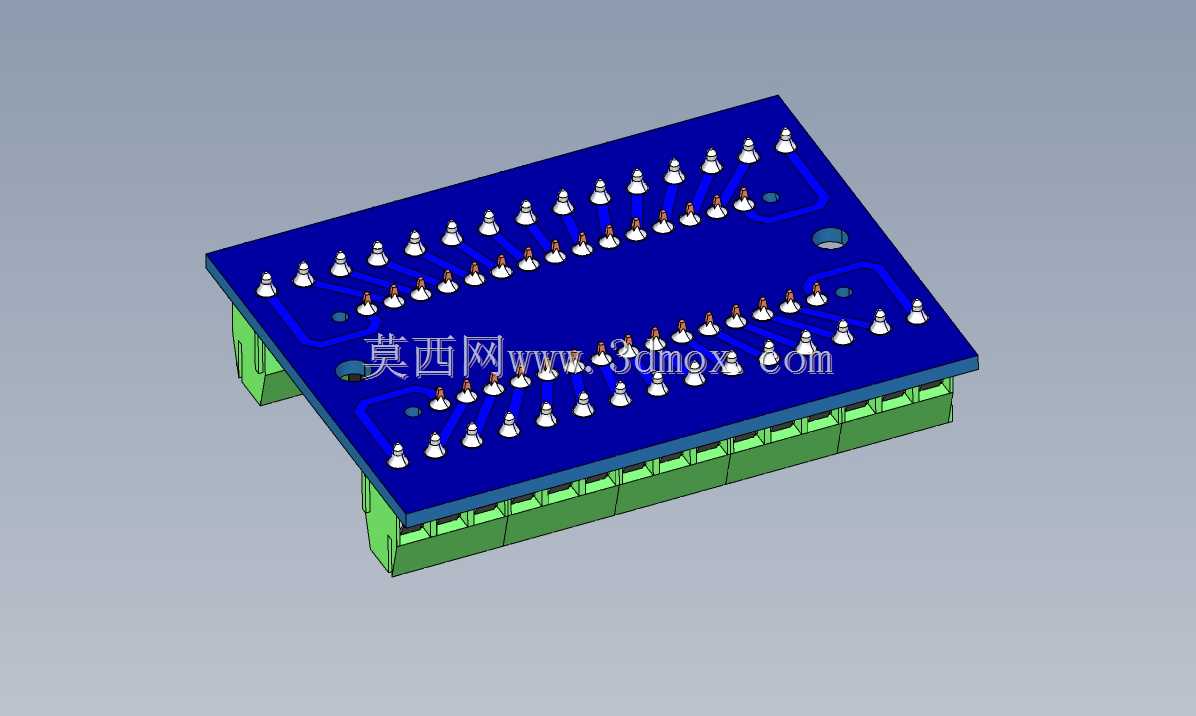

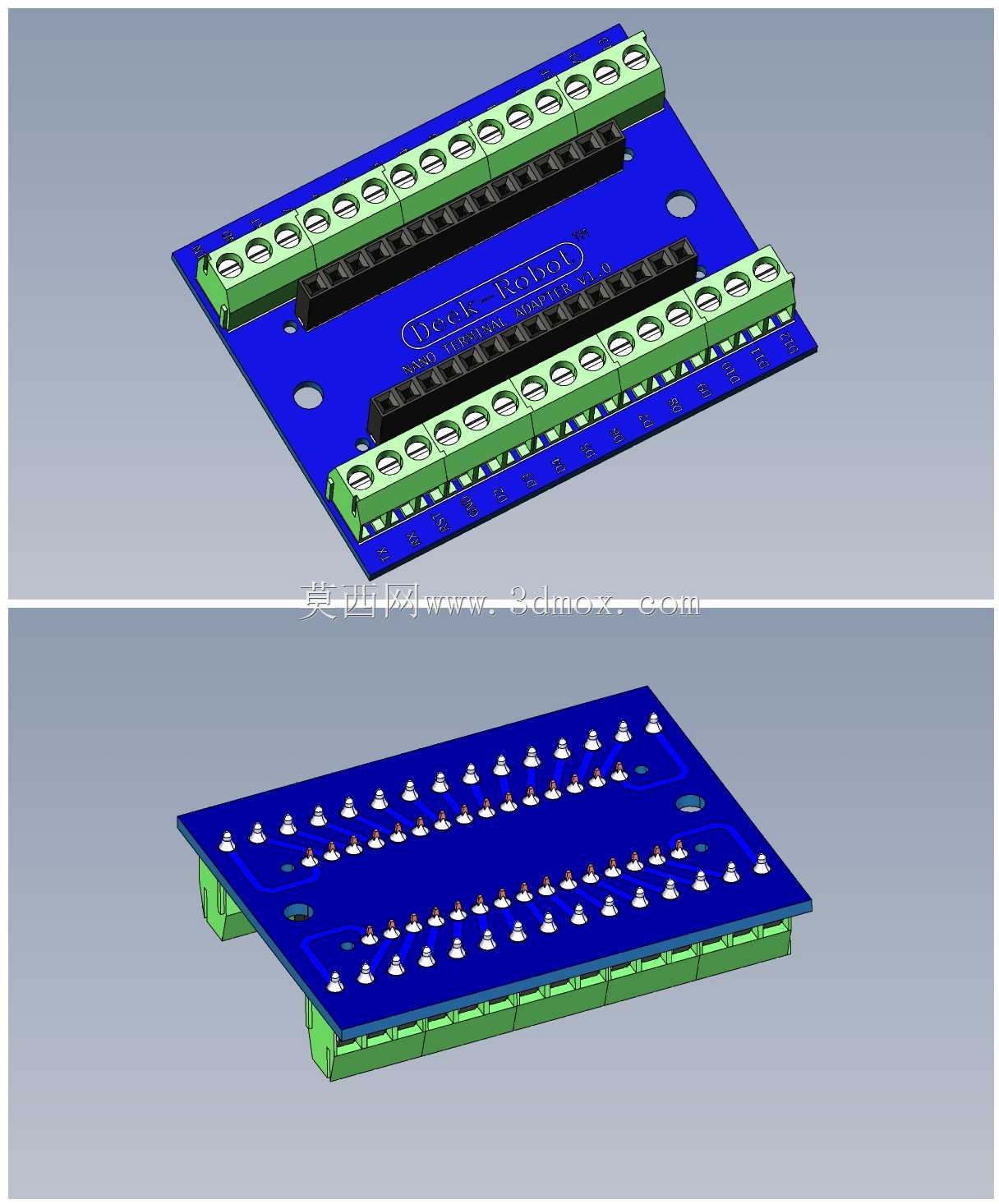

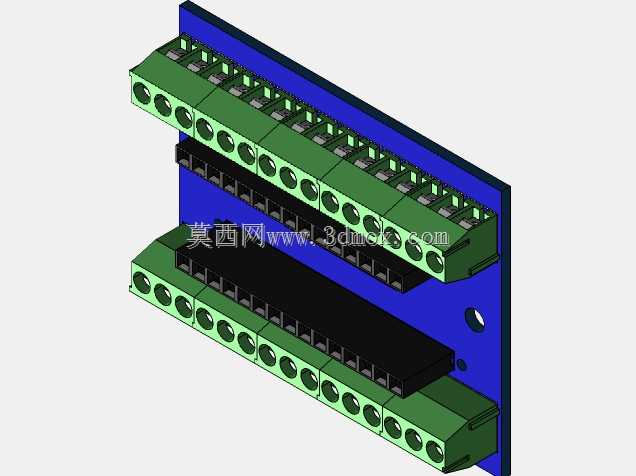

这款适配扩展板主要面向嵌入式电子开发、小型智能机器人搭建、创客DIY项目场景，专门为Arduino Nano系列主控板提供便捷的接线扩展能力，解决开发过程中主控板引脚间距小、接线易松动、多外设连接杂乱的痛点，可直接应用于小型教育机器人、桌面智能装置、原型验证电路的搭建场景中，大幅降低外设接线的操作难度，提升电路搭建的稳定性与整洁度。在实际用途层面，该适配板可将Arduino Nano主控的所有引脚同步引出至两侧的接线端子与排针位置，使用者无需对细小的主控引脚进行焊接操作，仅需通过端子压接即可完成传感器、执行器、供电线路的连接，既可以搭配排针实现与其他功能模块的叠层插接，也可以通过绿色接线端子完成大线径导线的稳固连接，适配不同开发阶段的接线需求，同时板载结构预留了标准安装孔位，可直接固定在3D打印的机器人基座、设备外壳内部，避免使用过程中电路板移位导致的接线脱落问题。功能特性上，该适配板严格匹配Arduino Nano的引脚定义，所有引出引脚与主控引脚一一对应，无引脚定义偏移问题，两侧的接线端子采用螺钉压接结构，可稳固夹持0.2-1.5平方毫米的导线，能够承载常规小型外设的供电与信号传输需求，板体采用标准PCB板材制作，表面做阻焊处理避免相邻引脚短路，背面的排针焊盘做了加宽处理，提升焊接后的结构强度，可承受多次插拔而不出现焊盘脱落问题。设计思路上，整体结构完全参照Arduino Nano 3.3版本的原始引脚间距尺寸进行匹配设计，在保证引脚对位精准的前提下，尽可能压缩板体的整体尺寸，避免占用过多的安装空间，板体边缘做圆角处理，避免安装过程中划伤操作人员或导线绝缘层，安装孔位的位置参照通用小型电子设备的安装间距设置，可兼容多数创客项目的固定孔位标准，同时在板体表面预留了标识丝印位置，可清晰标注每个接线端子对应的引脚功能，降低接线错误的概率。外形尺寸与安装边界方面，板体整体长宽尺寸略大于Arduino Nano主控板，两侧接线端子突出板体边缘的距离控制在合理范围，叠层安装时不会与主控板上的元件产生干涉，安装孔的孔径适配M2规格的固定螺丝，孔位周边预留了足够的螺丝头沉放空间，固定后螺丝不会凸起刮擦其他线路，板体整体厚度控制在1.6mm标准PCB厚度，搭配排针与接线端子后的总高度可满足多数小型设备的内部安装空间要求，不会出现安装后盒盖无法闭合的问题。
