Arduino NANO 3适配螺丝端子扩展板结构设计

这款适配Arduino NANO 3的端子扩展板，主要面向嵌入式开发、电子原型制作、小型自动化控制装置搭建、教学实验平台搭建等场景使用，解决了原生Arduino NANO板排针接线不牢固、频繁插拔易损坏、多线路接线杂乱难以梳理的痛点，能够大幅提升原型电路搭建的效率与接线可靠性，尤其适合需要长期稳定接线的桌面测试装置、小型智能控制终端、学生课程设计作品、创客DIY固定装置等场景使用，避免杜邦线松动脱落导致的电路故障，降低调试阶段的接线排查难度。

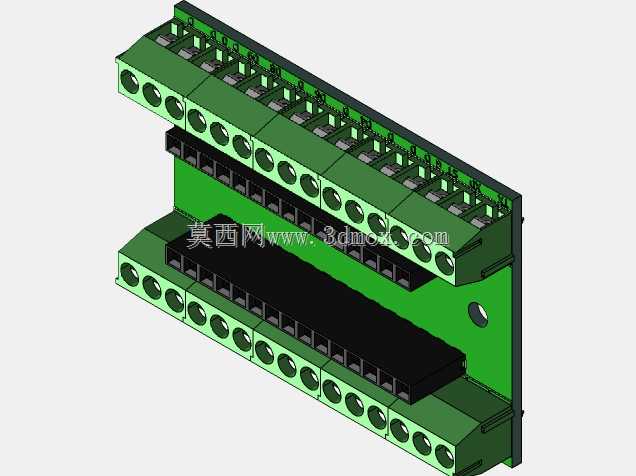

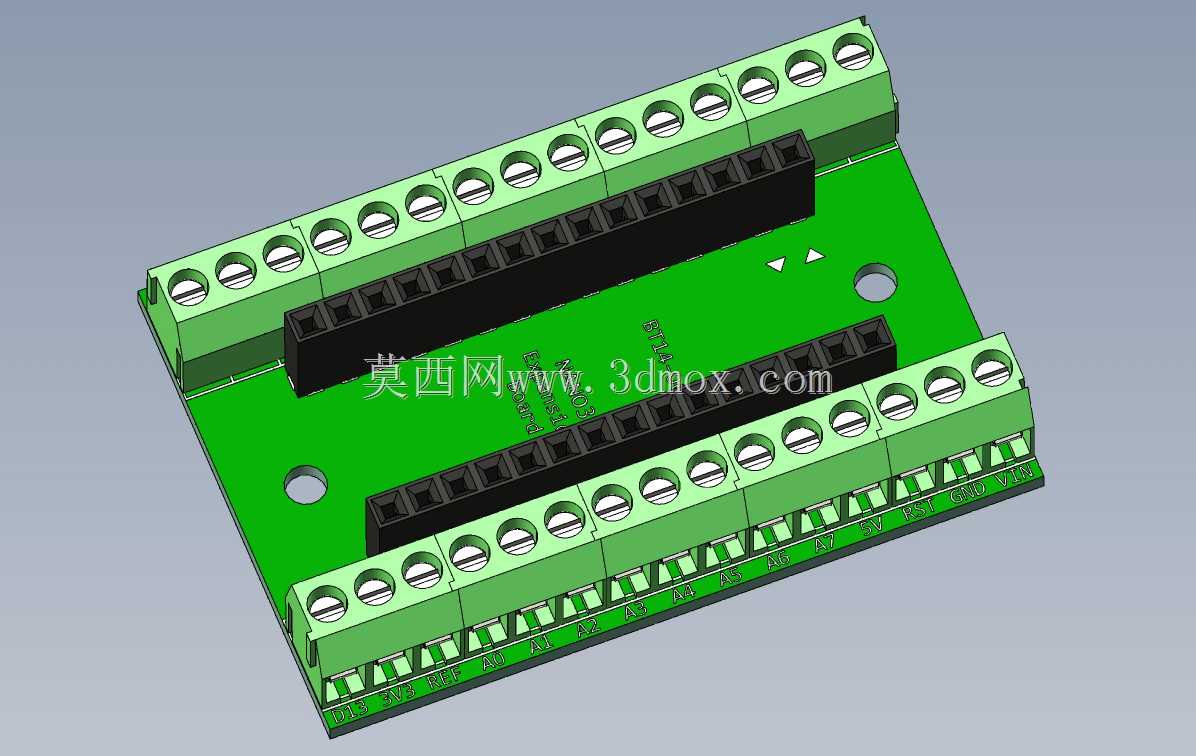

在功能特性上，该扩展板将Arduino NANO 3的所有IO引脚、电源引脚全部引出至两侧的绿色螺丝接线端子，用户无需焊接排针、无需搭配杜邦线，直接将导线剥线后插入端子拧紧螺丝即可完成接线，接线拉力远高于杜邦线插接方式，可承受一定的外力拉扯而不脱落，适合需要移动、长期固定运行的装置使用。板载的排母座可直接将Arduino NANO核心板垂直插接固定，无需额外焊接固定，核心板与扩展板之间的接触可靠性高，同时预留了核心板的USB接口空间，插接后不影响程序下载与串口通讯。

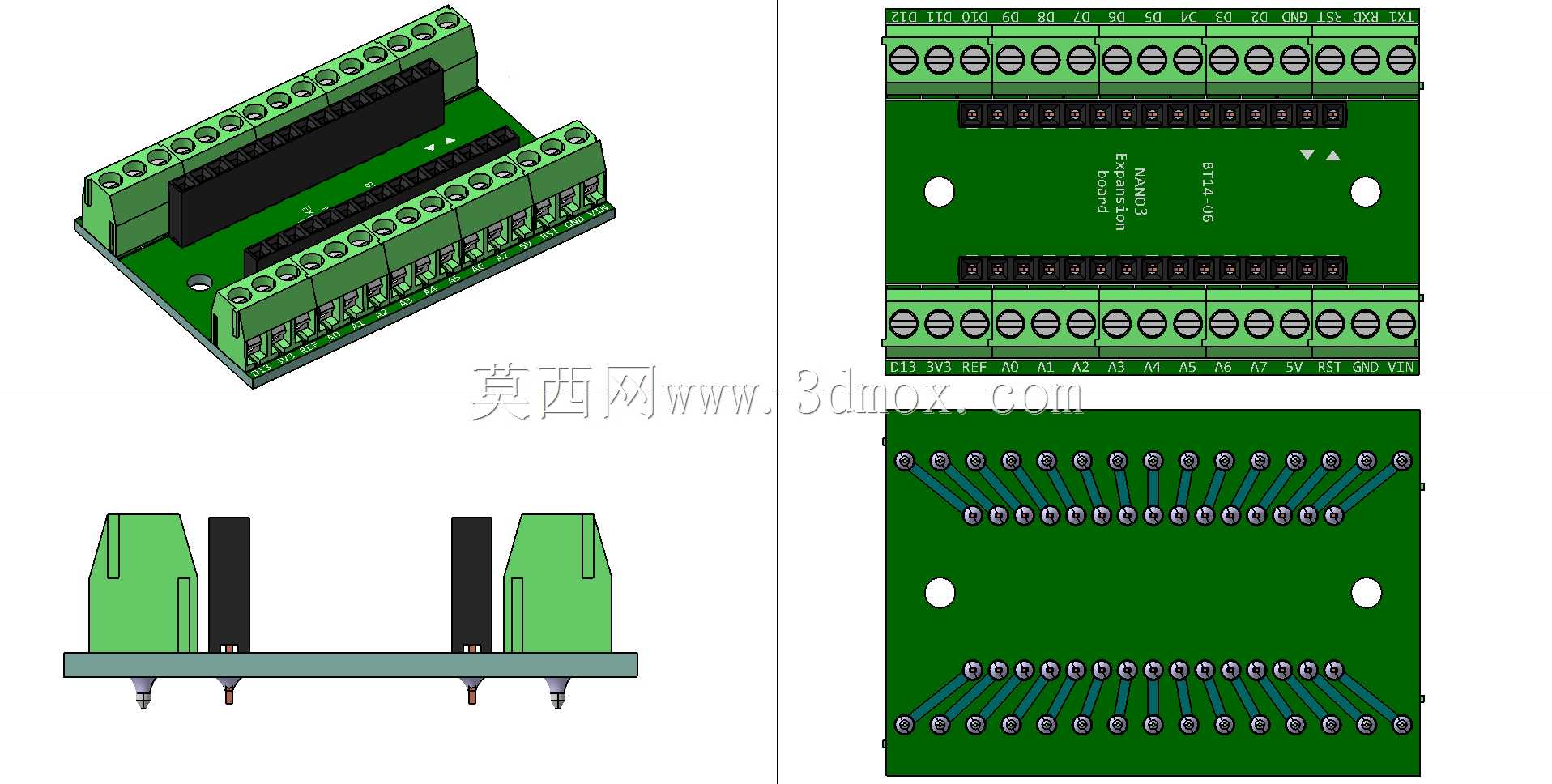

设计过程中严格参照Arduino NANO 3的官方引脚间距与板体外形尺寸，排母的安装位置、引脚间距完全匹配核心板的排针布局，确保核心板可以顺畅插接无错位，不会出现引脚偏移导致的短路、接触不良问题。两侧的端子排沿板体长边平行布置，每个端子对应一个核心板引脚，引脚排布顺序与核心板引脚顺序一一对应，接线时无需反复对照引脚图，降低接线错误概率。板体预留了固定安装孔，可配合铜柱将扩展板固定在外壳、安装支架上，安装孔位避开了核心板的突出元件与走线区域，不会出现安装干涉。

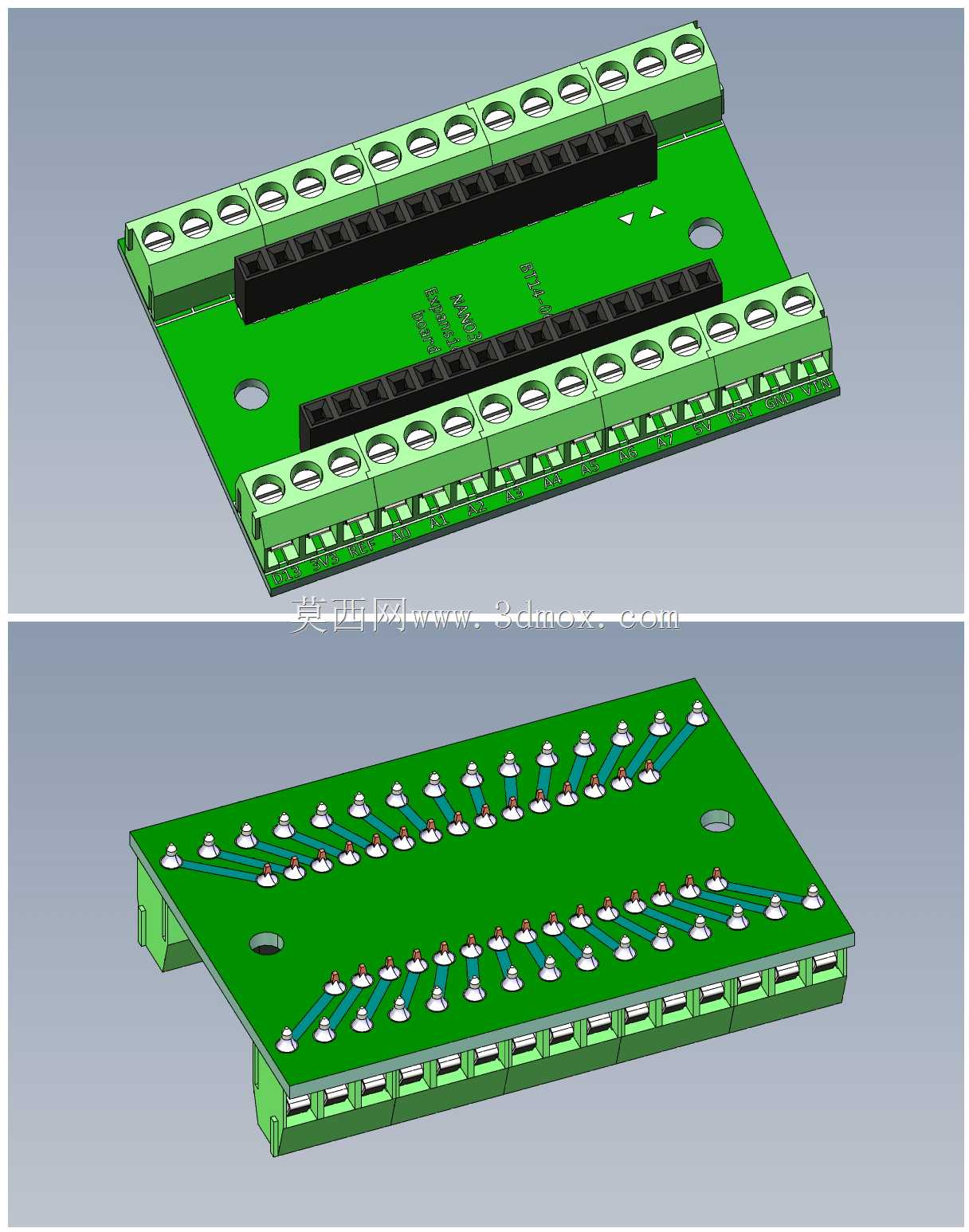

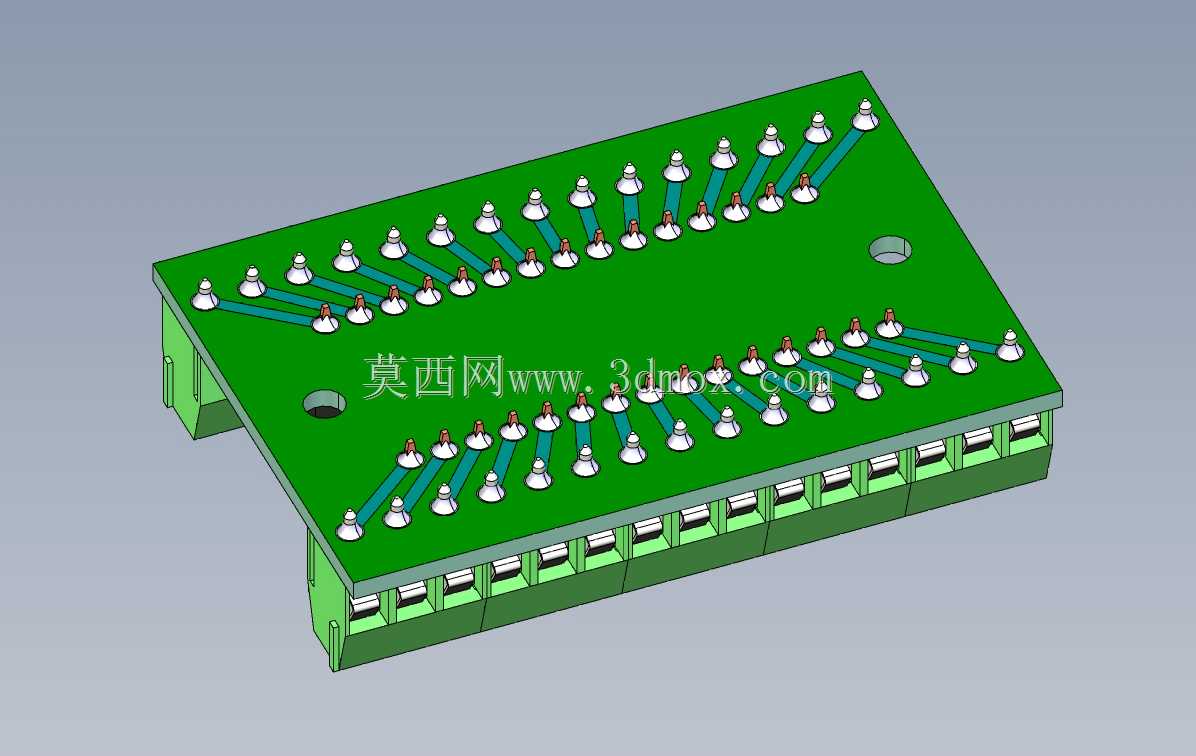

外形尺寸上，板体长度略长于Arduino NANO核心板，宽度刚好覆盖两侧端子的安装空间，整体厚度控制在较低范围，插接核心板后整体高度适配常见的塑料项目外壳，不会出现顶盖无法闭合的问题。安装边界方面，端子的接线口朝向板体外侧，接线操作时无需拆卸核心板即可完成导线的拆装，板体背面无突出元件，可平整贴合安装面，固定后不会出现翘曲、晃动的问题，走线区域全部做了绝缘处理，避免安装时与金属面接触导致短路。
