2.8英寸电阻式HMI触控交互屏结构设计

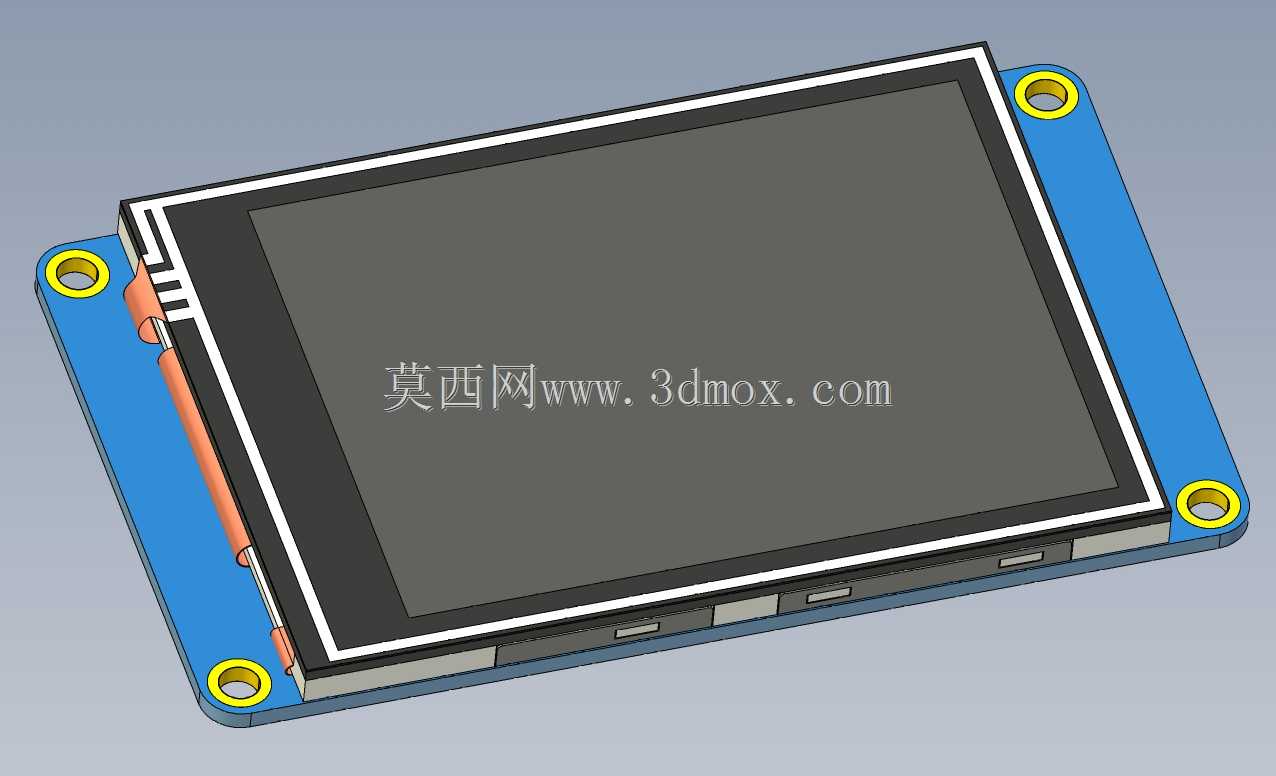

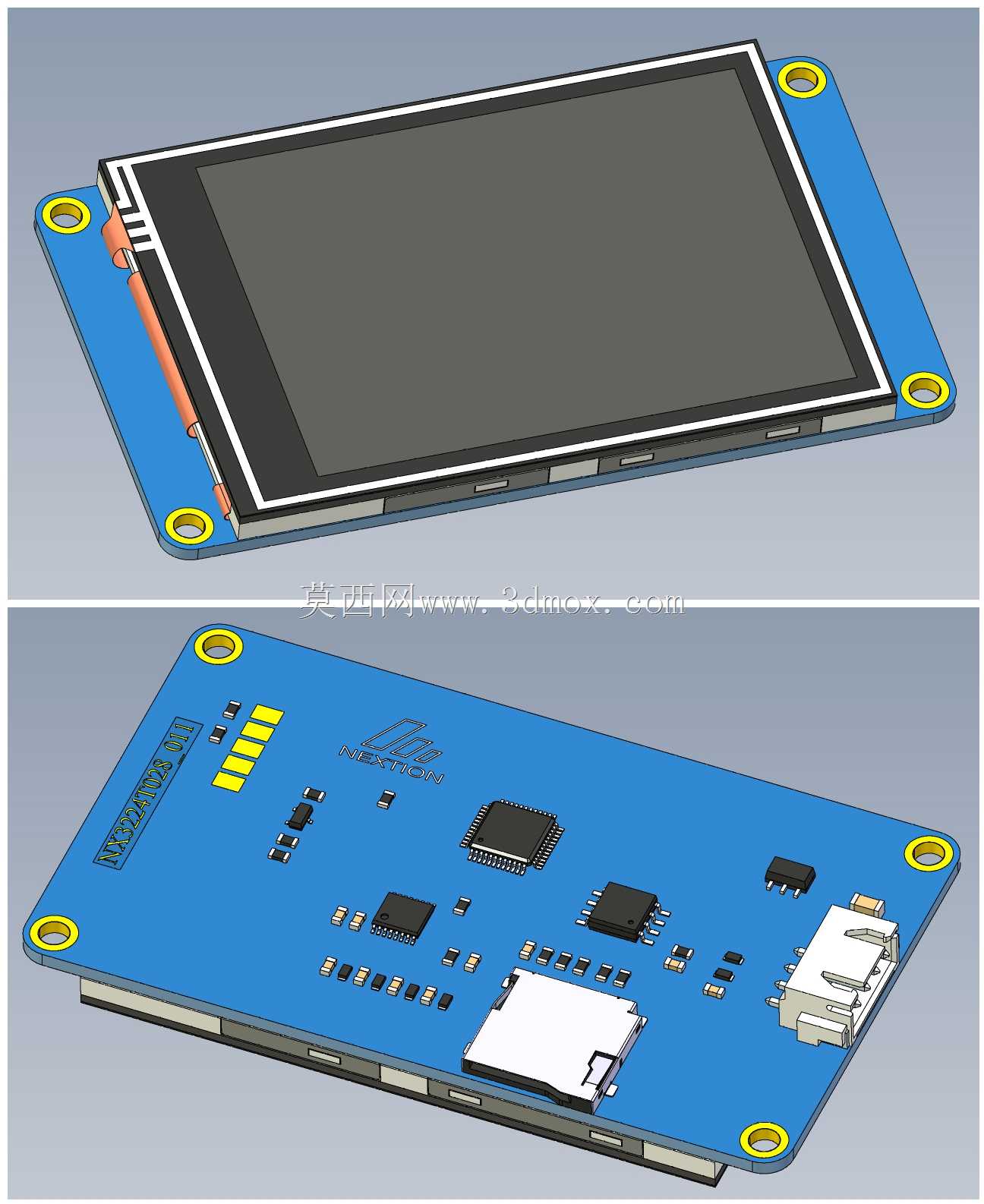

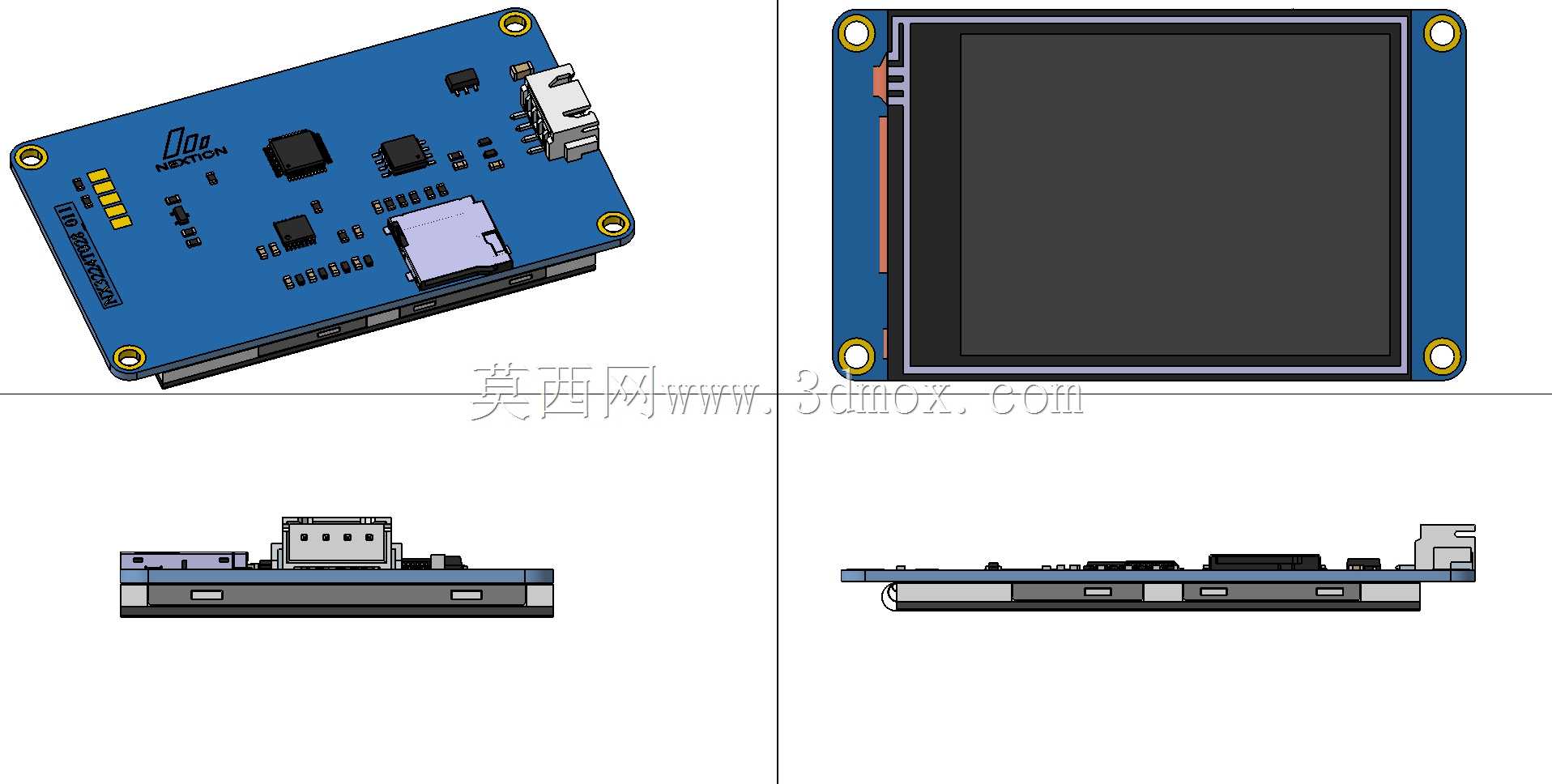

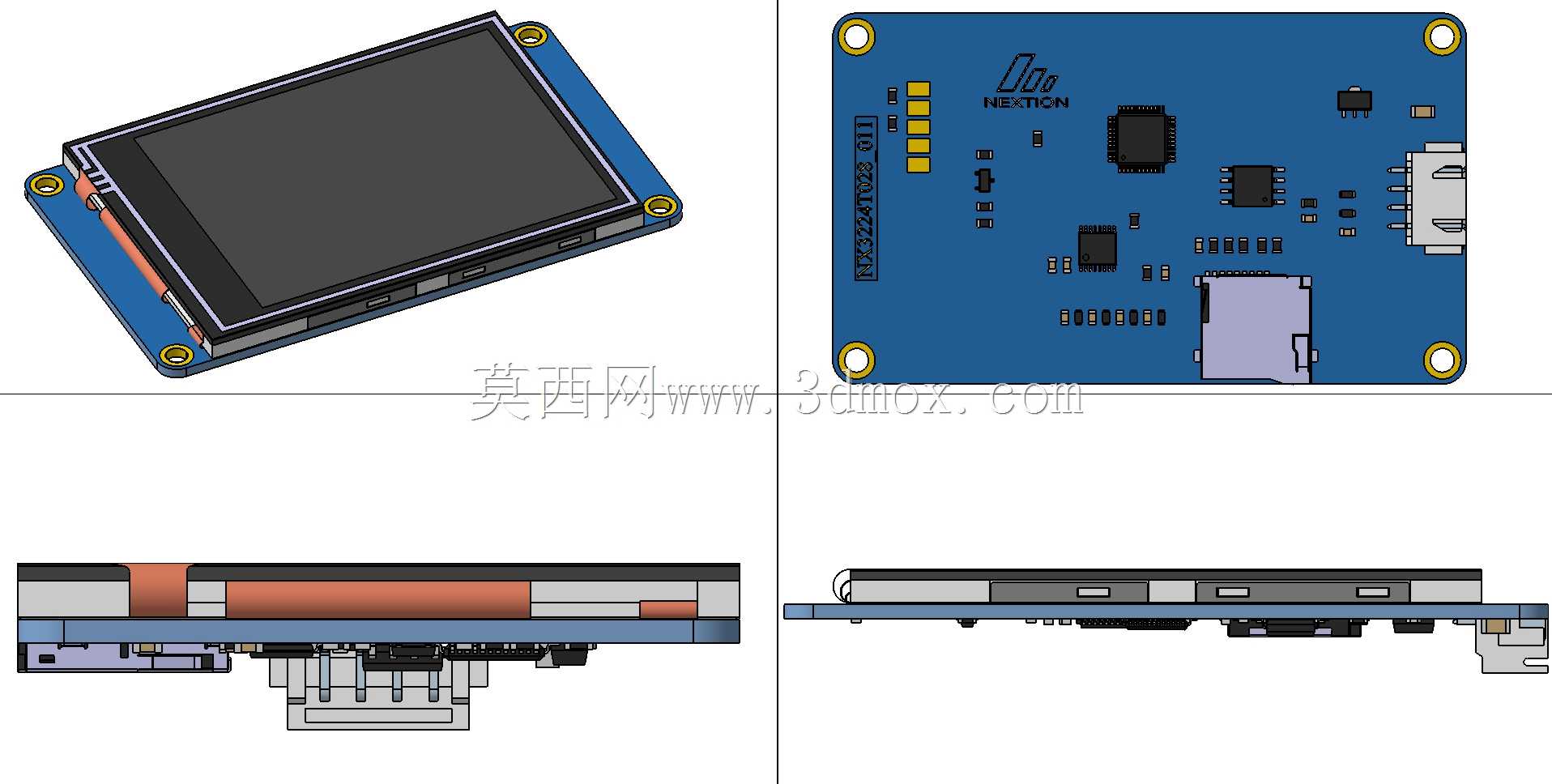

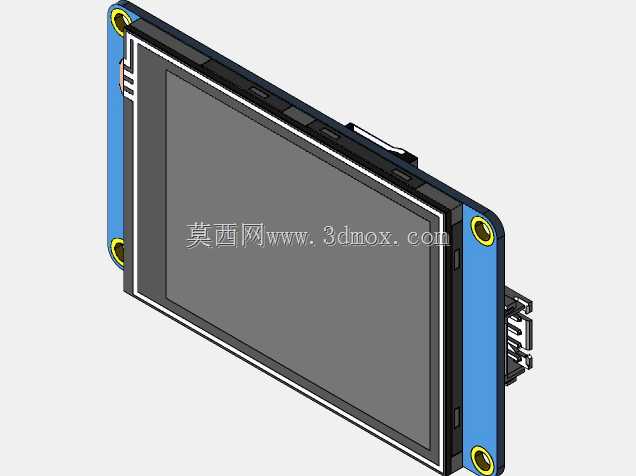

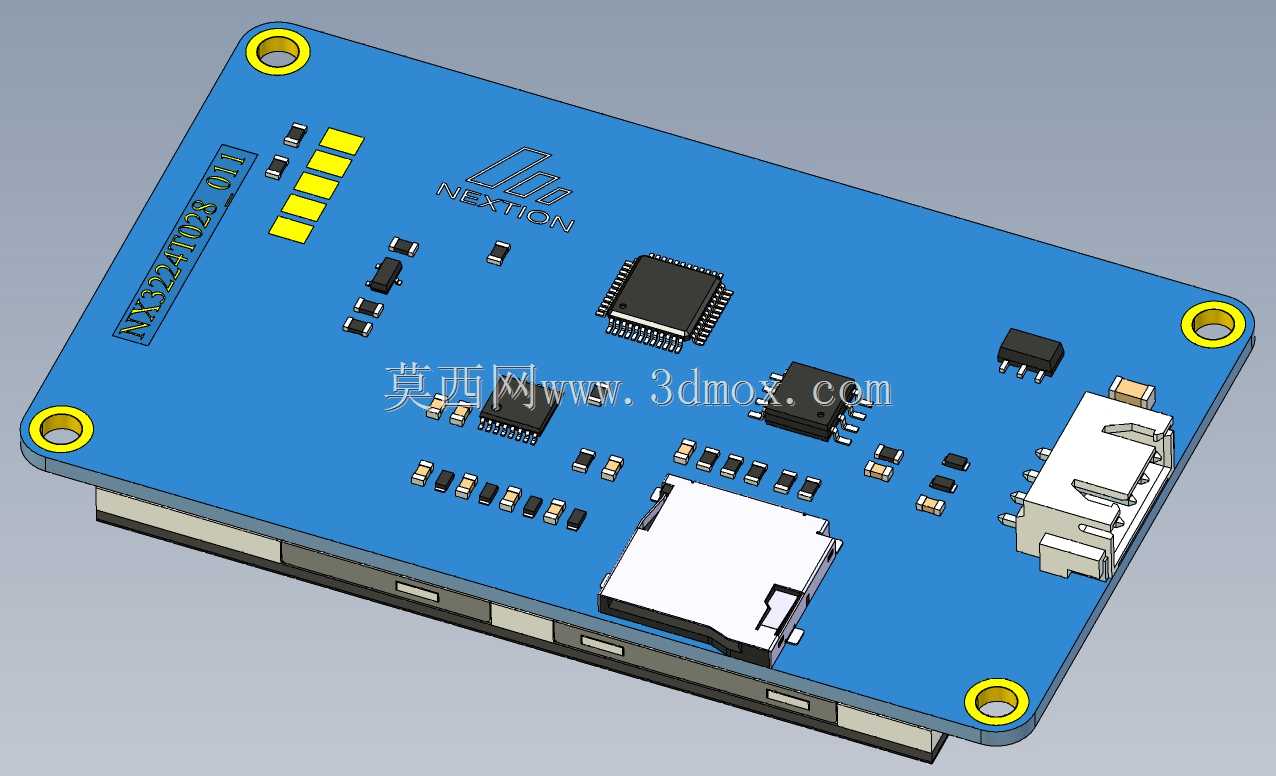

这款2.8英寸电阻式HMI触控屏是嵌入式人机交互场景的核心组件，广泛应用于小型工业控制终端、智能小家电操控面板、Arduino开源硬件项目、桌面级小型设备参数调试界面、简易物联网节点交互入口等场景，能够替代传统物理按键与数码管组合的操控方案，大幅降低设备交互界面的布线复杂度，同时提升终端用户的操作直观性。作为电阻式触控方案，它支持戴手套操作、硬笔触控触发，适配工业现场操作人员佩戴劳保手套的使用需求，相比电容触控方案在恶劣工业环境下的抗干扰能力更强，不会因为表面沾附少量粉尘、油污就出现触控失灵的问题，320*240的像素分辨率足够承载参数显示、功能按钮、状态提示等常规交互元素，能够满足小型设备的信息展示与指令输入需求。产品整体采用板载一体化设计，触控显示层与主控驱动板直接压合固定，省去了外接排线连接的松动风险，PCB板四角预留了标准安装孔位，安装孔的位置与孔径经过精准匹配，既可以通过铜柱直接固定在设备外壳的内部安装柱上，也可以配合3D打印的定制保护外壳完成嵌入式安装，安装边界清晰，不会和周边的主板元件、接线端子产生结构干涉。设计过程中充分考虑了嵌入式项目的集成需求，板载集成了SD卡插槽、USB通讯接口，无需额外扩展存储与通讯模块，就可以实现界面素材存储、与主控板的指令通讯，背部元件布局经过合理规划，核心驱动芯片、电源管理元件、接口元件的排布避开了安装孔的受力区域，同时预留了足够的散热间隙，长时间连续运行也不会出现局部积热导致的触控漂移问题。屏幕正面的触控层边缘做了限位台阶设计，嵌入设备外壳安装时可以直接和外壳的视窗边框贴合，不需要额外添加密封泡棉就可以实现基础的防尘遮挡，屏幕与PCB板的连接部位做了加固处理，能够承受常规嵌入式安装过程中的按压受力，不会出现屏幕排线脱焊的问题。整体厚度控制在轻薄范围内，既可以适配紧凑的手持类设备内部空间，也可以满足桌面固定设备的安装空间要求，板载的接口位置统一排布在PCB板的单侧边缘，方便集成时统一规划走线方向，避免接线杂乱影响内部结构布局。
