0.96英寸SPI接口OLED显示模块结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:177208
  • 0.96英寸SPI接口OLED显示模块结构设计

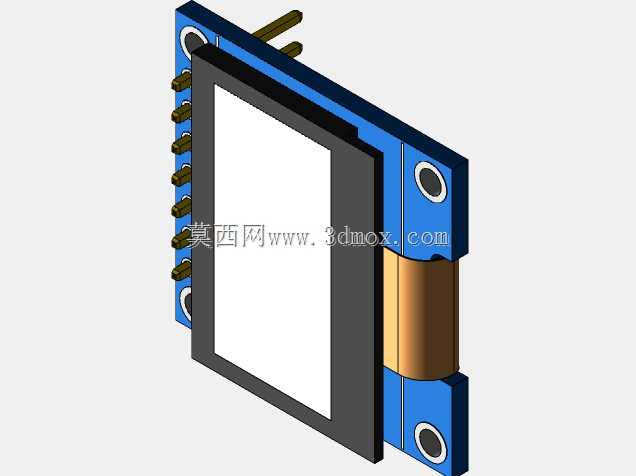

这款0.96英寸OLED显示模块是嵌入式开发、小型智能设备领域常用的人机交互核心部件,广泛应用于便携检测仪器、小型工控终端、智能穿戴设备、开源硬件开发项目、桌面小型智能外设等场景,承担设备运行状态可视化、参数数值展示、简易交互菜单呈现、故障代码提示等核心功能,能够在极小的设备空间内实现清晰的信息输出,无需额外搭配背光驱动结构,相比同尺寸LCD模块拥有更高的对比度与更宽的可视角度,在低功耗便携设备中具备极强的适配优势。该模块基于SSD1306控制芯片设计,选用4线SPI通讯接口,在保证通讯速率满足常规文字、简单图形刷新需求的同时,大幅减少了与主控板连接所需的引脚数量,降低了主控端的IO资源占用,适配绝大多数8位、32位微控制器的硬件接口标准。模块的像素矩阵为128×64,能够满足常规英文、数字、简体汉字以及简易图形符号的显示需求,0.96英寸的显示面板尺寸刚好适配手持类、穿戴类设备的正面布局需求,不会占用过多的设备表面空间。在结构设计层面,模块采用蓝色PCB作为承载基板,显示面板通过黑色缓冲封边结构固定在PCB正面,既能够对脆弱的OLED玻璃面板形成边缘防护,避免组装、使用过程中边角磕碰造成面板碎裂,也可以遮挡面板与PCB之间的绑定走线,提升模块整体的外观整洁度。PCB板单侧排布直插排针引脚,排针采用标准2.54mm间距设计,既可以直接插装在面包板上完成开发调试,也可以通过排针焊接在主控电路板上实现永久固定,PCB板对角位置设计有两个圆形安装孔,可配合铜柱、螺丝将模块固定在设备外壳内部的安装柱上,安装孔的位置避开了板上走线与元器件排布区域,不会对电路性能造成影响。PCB背面预留了电容等贴片元器件的焊接位置,为电源滤波、信号稳定提供硬件支撑,排针旁的圆柱形结构为电源滤波电容的立式安装预留了充足空间,避免元器件高度超出模块整体厚度边界,保证模块安装后不会与外壳或其他板卡产生结构干涉。模块整体厚度控制在较低水平,能够适配薄型化设备的内部安装空间要求,安装边界清晰,排针引脚长度统一,焊接后不会出现引脚过长触碰其他电路的问题,整体结构兼顾了开发调试的便捷性与批量生产组装的可靠性,能够满足不同场景下的安装使用需求。
