高精度反扣式扭力扳手结构设计

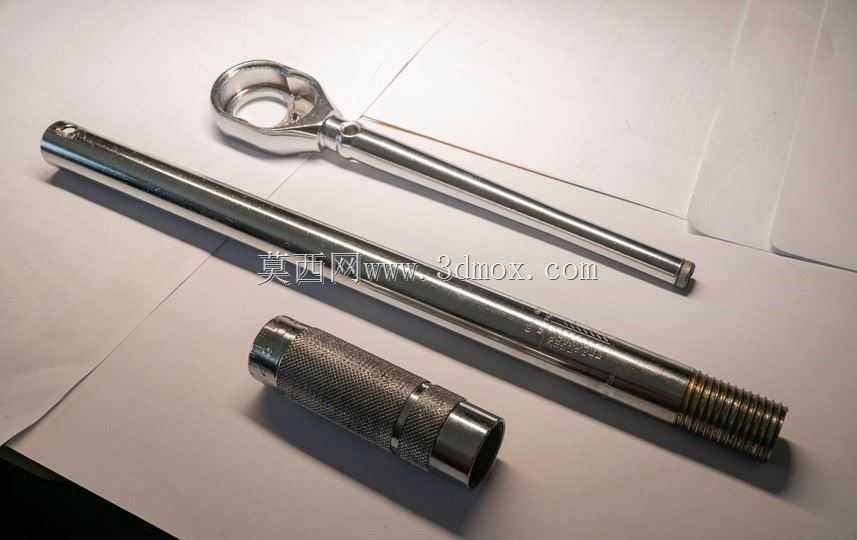

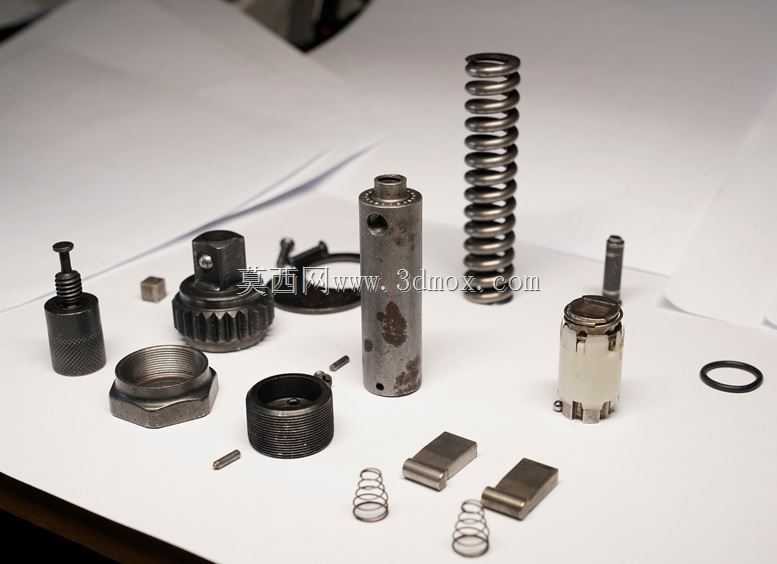

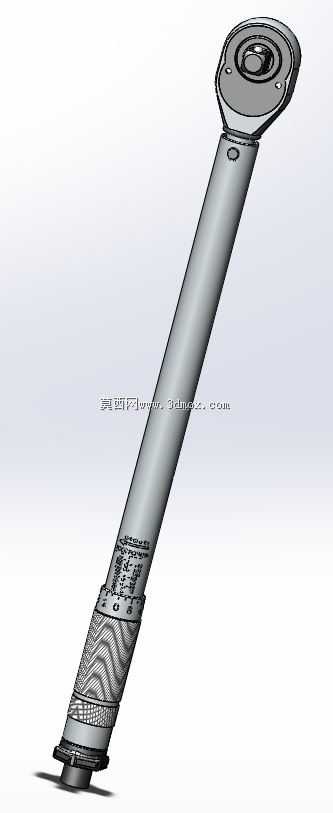

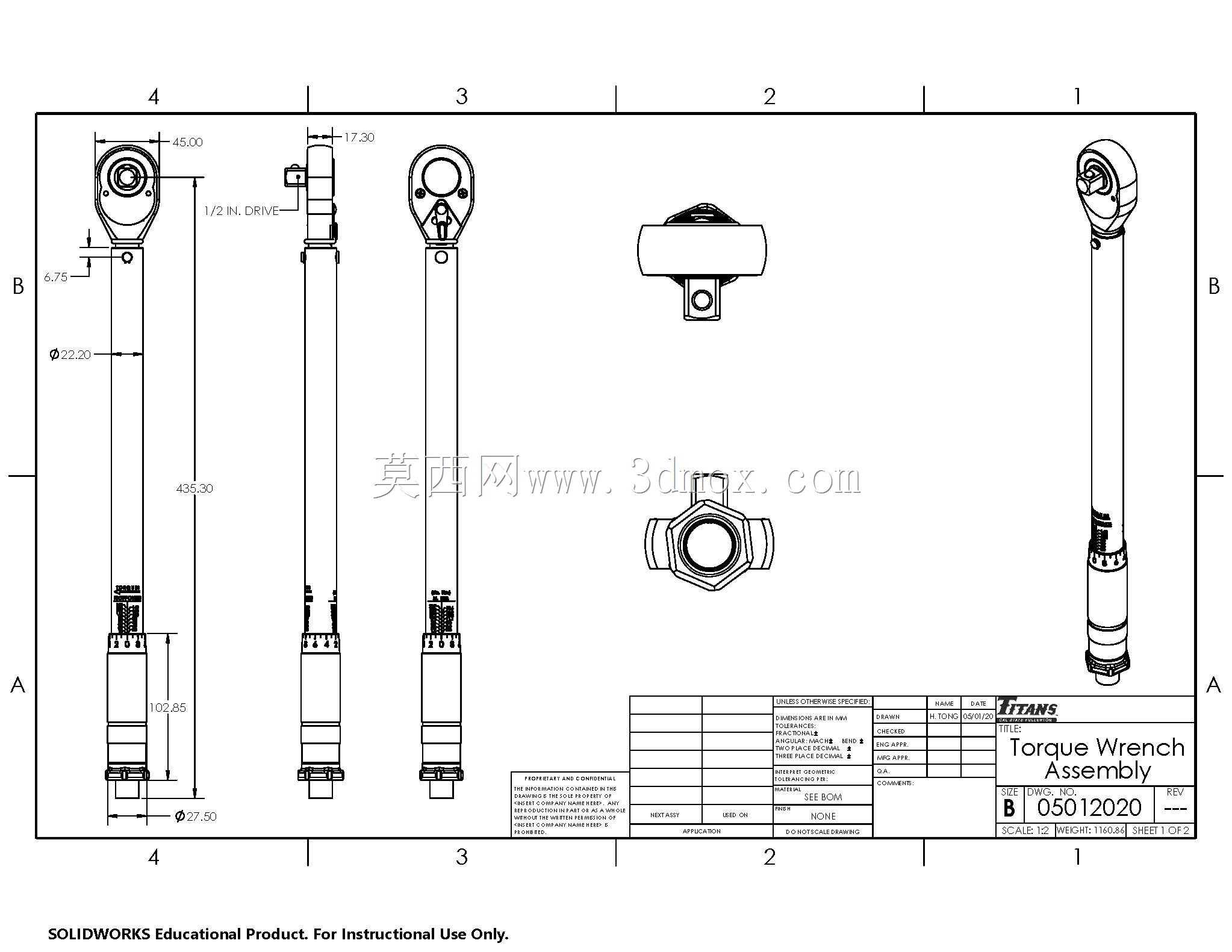

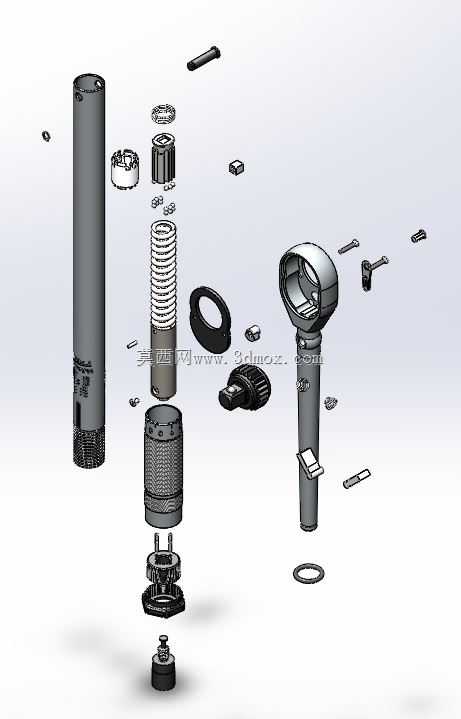

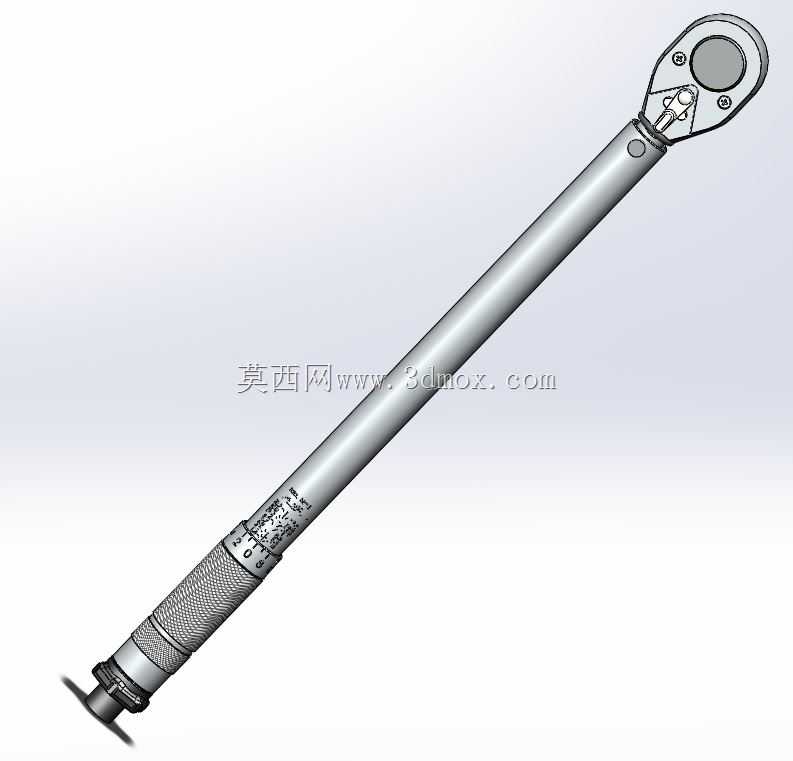

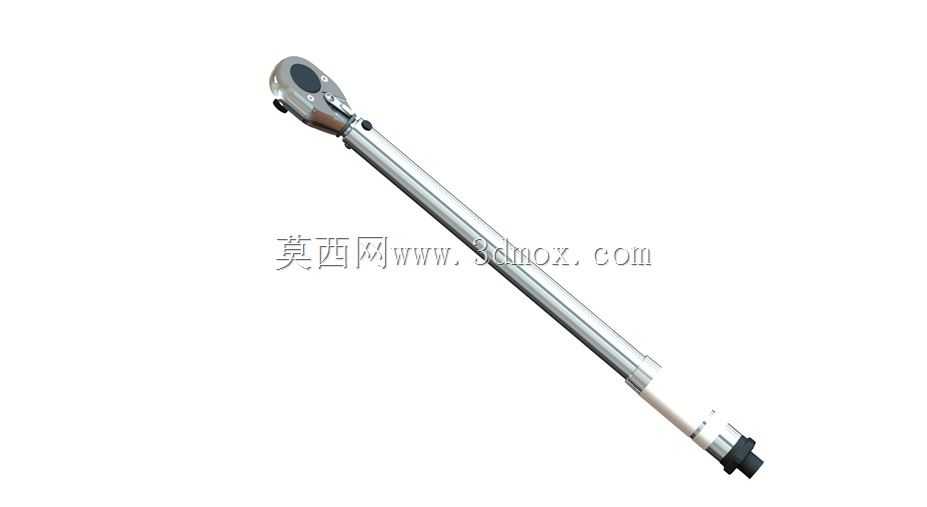

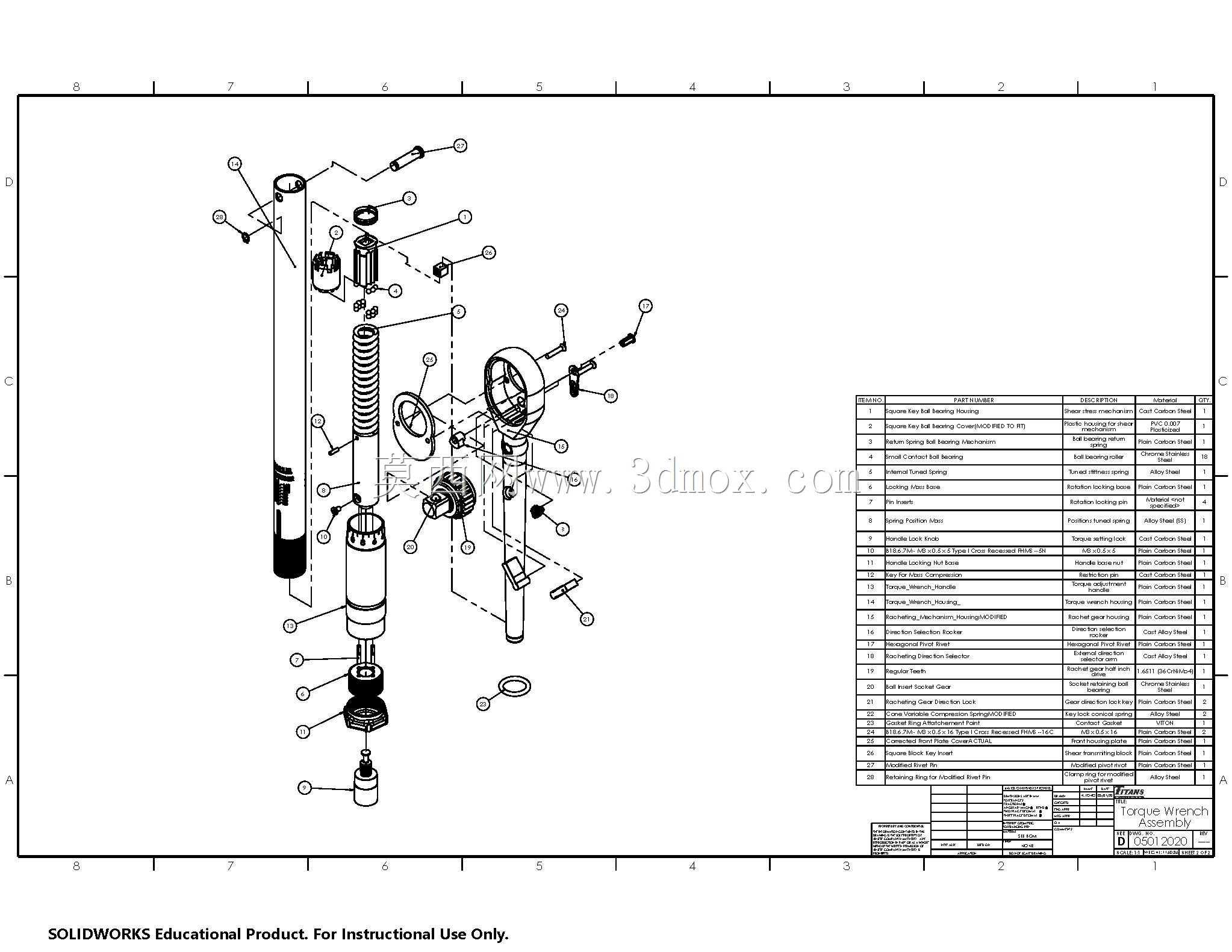

反扣式扭力扳手是工业装配、设备维保领域应用极为广泛的手动扭矩控制工具，核心应用场景覆盖汽车整车及零部件装配、工程机械检修、航空航天紧固件锁付、精密机电产品组装、重型设备安装调试等对螺栓拧紧扭矩有严格量化要求的作业环节，能够有效避免紧固件因扭矩不足出现的松脱渗漏问题，也可杜绝扭矩过载导致的螺栓断裂、连接件变形、螺纹滑牙等装配故障，是保障装配精度与结构连接可靠性的核心手动作业工具。这款反扣式扭力扳手采用棘轮式工作头搭配反扣锁止结构设计，核心功能是实现预设扭矩值下的紧固件精准锁付，当作业施加的扭矩达到预先设定的阈值时，扳手内部的弹性泄压机构会触发明显的卸力反馈与清脆的提示声响，提醒作业人员立即停止加力，确保每一颗紧固件的拧紧力矩都符合工艺规范要求。反扣式结构的设计核心是解决狭小作业空间内的换向操作难题，无需将扳手从紧固件上取下即可切换拧紧、旋松方向，大幅提升狭窄工位的作业效率，同时棘轮头采用压环枢轴固定结构替代传统的销铆固定方式，大幅提升了棘轮头与手柄主体的连接强度，能够承受更高的瞬时冲击载荷，避免大扭矩作业下棘轮头脱落、销钉断裂的故障。在整体设计过程中，所有零件的尺寸公差均控制在±0.05mm范围内，完全按照实物测绘的参数进行结构还原，确保各运动部件之间的配合间隙合理，棘轮棘爪的啮合顺畅无卡滞，扭矩调节机构的刻度标识清晰准确，手柄部位的防滑纹理设计充分考虑了长时间作业的握持舒适度，能够有效降低手部打滑的风险。从安装边界与外形尺寸来看，这款扳手采用直柄式长杆结构，整体重心靠近手柄握持区域，作业时力臂长度经过优化设计，既能够满足大扭矩输出时的省力需求，也不会因力臂过长导致小扭矩作业时的精度控制难度上升，棘轮头的外径尺寸经过紧凑化设计，能够适配多数凹陷工位的紧固件操作需求，手柄尾部的调节旋钮与锁止结构操作便捷，无需额外辅助工具即可完成扭矩值的设定与锁止，整体结构兼顾了作业强度、操作便捷性与扭矩控制精度，完全符合工业级手动工具的使用要求。
