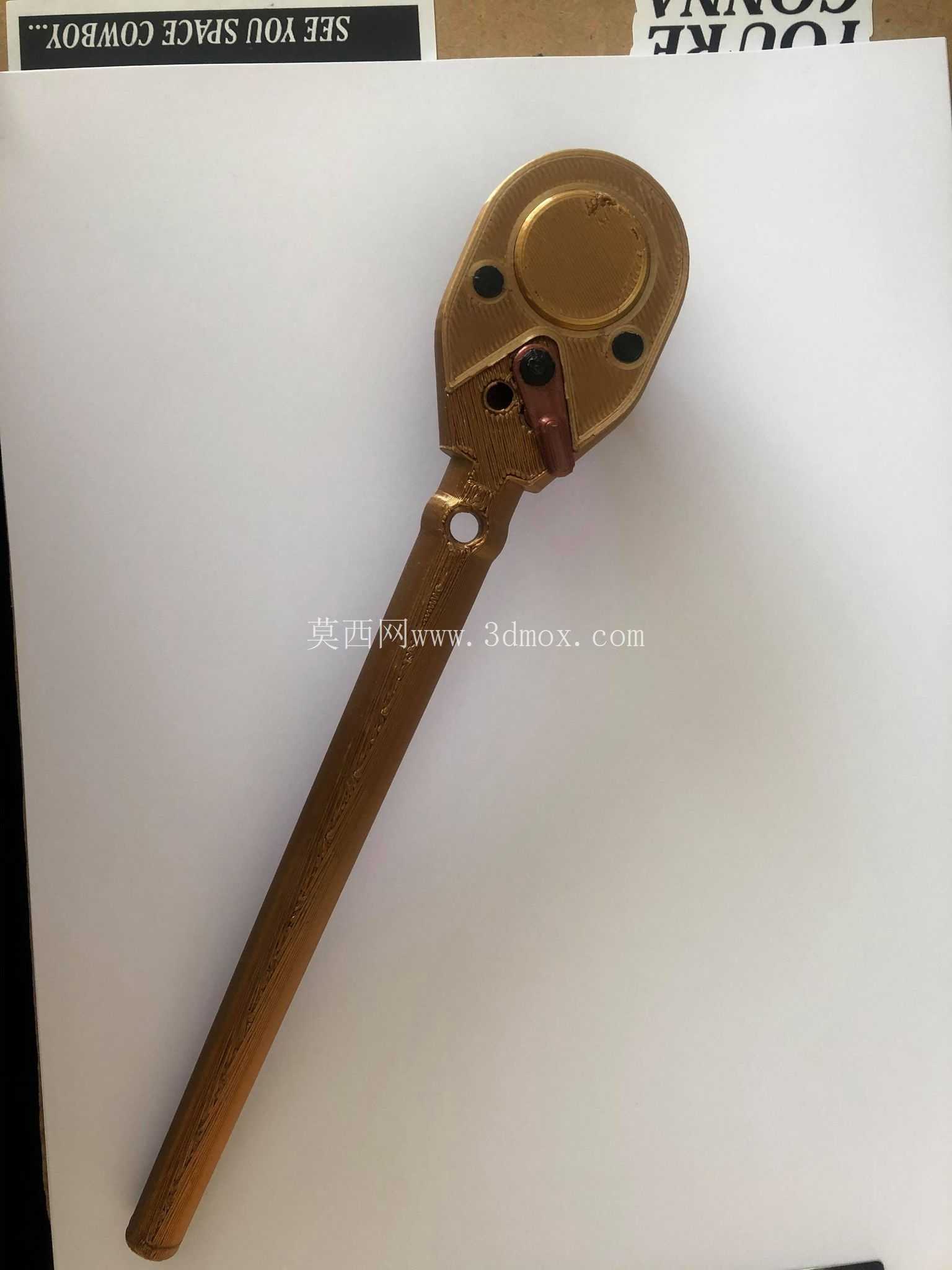

高精度反向建模点击式扭矩扳手结构

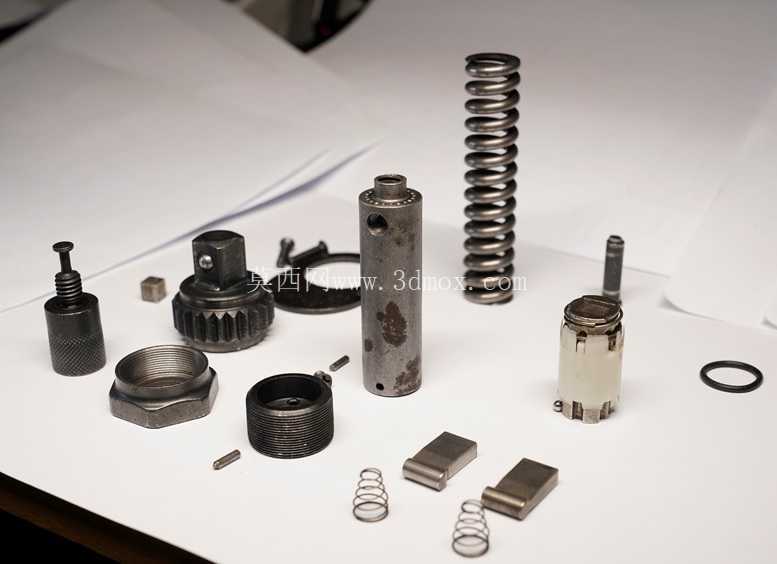

　　在机械装配、设备检修、航空航天零部件安装、汽车总装产线等对螺纹紧固力矩有严格要求的作业场景中，扭矩扳手是保障连接可靠性、避免预紧力不足导致的松脱或预紧力过大造成的螺纹滑牙、零件变形的核心手动工具。这款点击式扭矩扳手采用反向建模思路完成结构复刻，核心目标是还原实物的操作手感与力矩传递精度，建模过程中依托卡尺、千分尺完成全零件尺寸测绘，关键配合尺寸精度控制在0.05毫米范围内，确保虚拟装配后各部件的运动逻辑与实物完全一致。

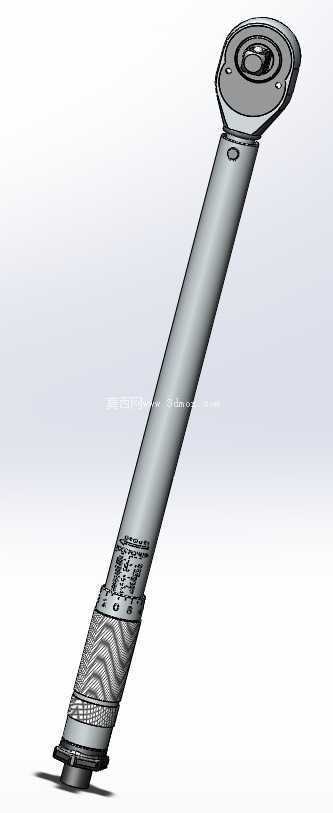

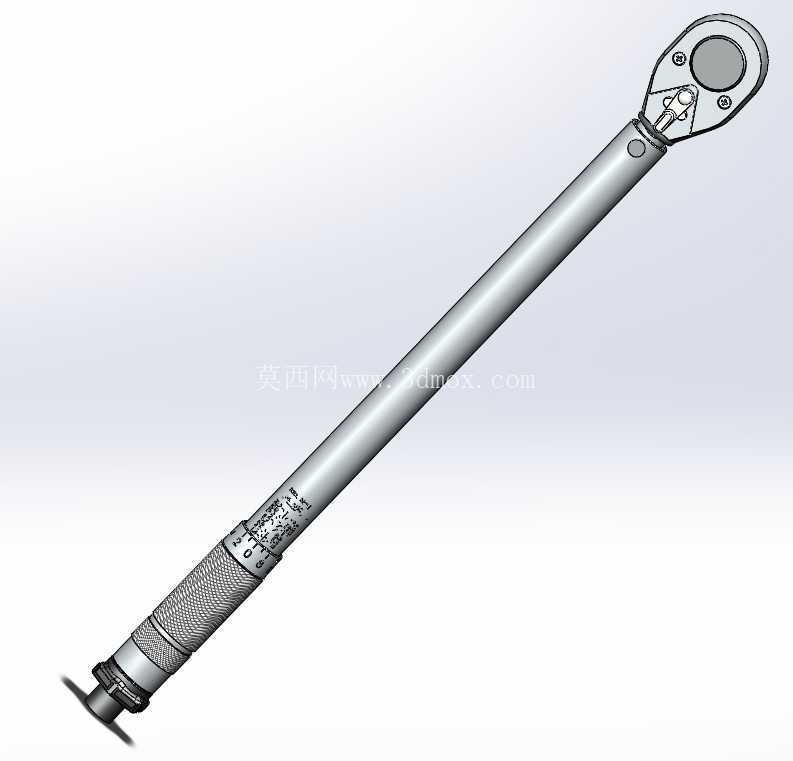

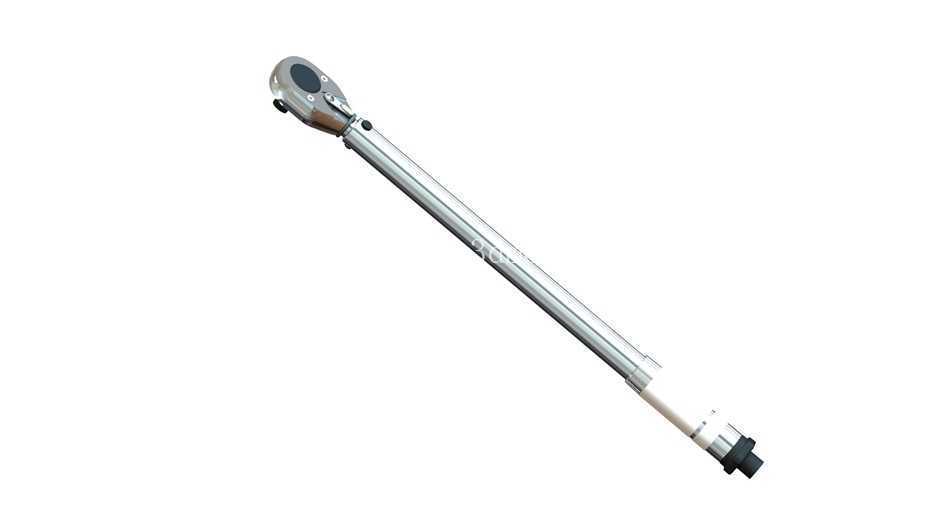

　　从实际用途来看，这类扭矩扳手主要用于有明确力矩要求的螺纹紧固作业，当施加的扭矩达到预设值时，扳手头部的棘轮结构会触发清脆的“咔哒”反馈，提示操作人员停止加力，避免过扭损伤工件。扳手整体为长杆式结构，杆身采用高强度合金钢结构，表面做镀铬防锈处理，既保证足够的抗扭刚度，避免大力矩下杆身弯曲变形影响力矩精度，也能适应车间复杂作业环境下的防腐蚀需求。头部的棘轮头支持正反换向，可分别适配顺时针、逆时针方向的螺纹紧固作业，棘爪与棘轮的配合间隙经过严格控制，空程转角控制在极小范围内，减少作业过程中的无效行程，提升操作效率。

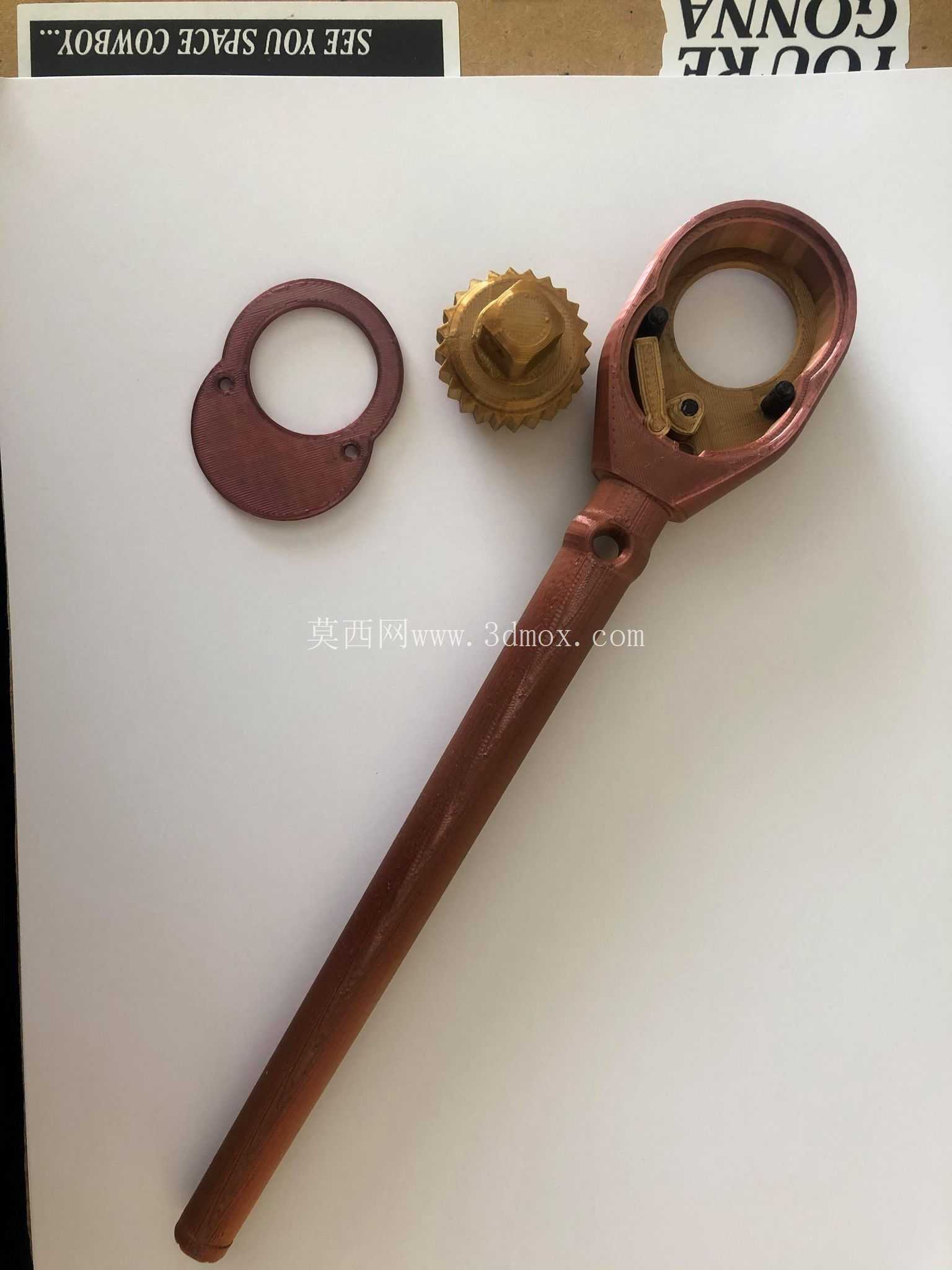

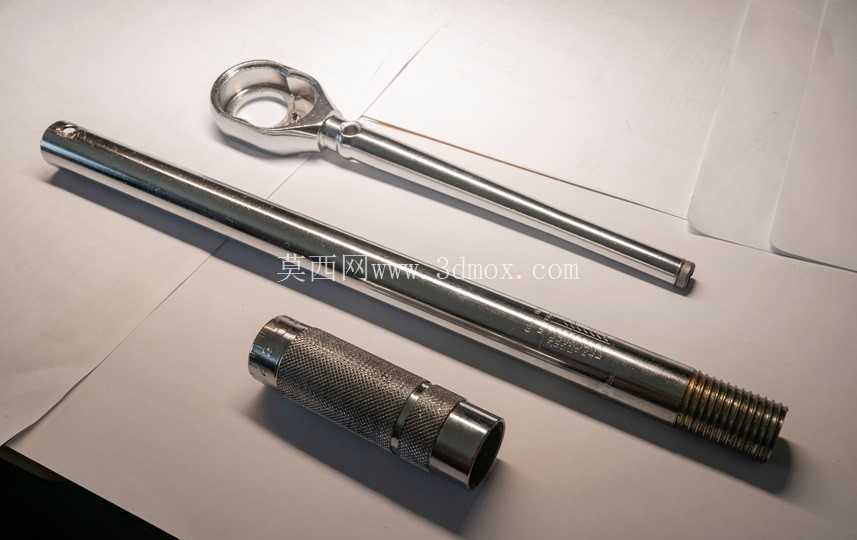

　　设计过程中，重点优化了棘轮头与杆身主体的连接结构，将原结构中采用销钉铆接的固定方式，调整为压缩环枢轴连接，既保留了原结构的连接强度，也降低了装配难度，同时减少了长期使用后销钉松动导致的头部晃动问题，提升工具的长期使用稳定性。手柄部分采用防滑绝缘材质包覆，握持区域做了符合人体工学的收腰设计，作业时手部施力更均匀，长时间操作不易产生疲劳感，尾部的力矩调节旋钮带有清晰的刻度标识，可根据作业需求快速调整预设力矩值，调节完成后通过锁止结构固定，避免作业过程中力矩值发生偏移。

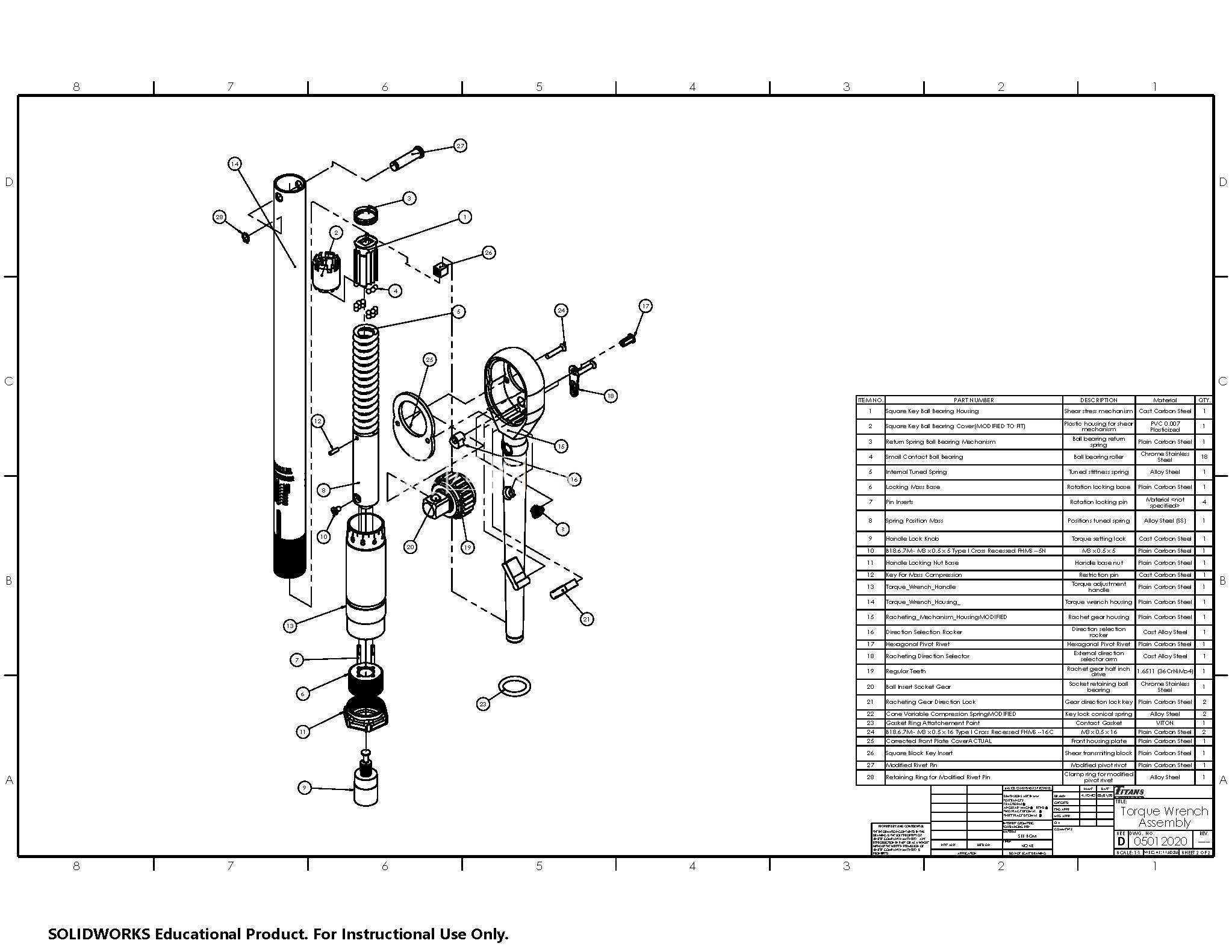

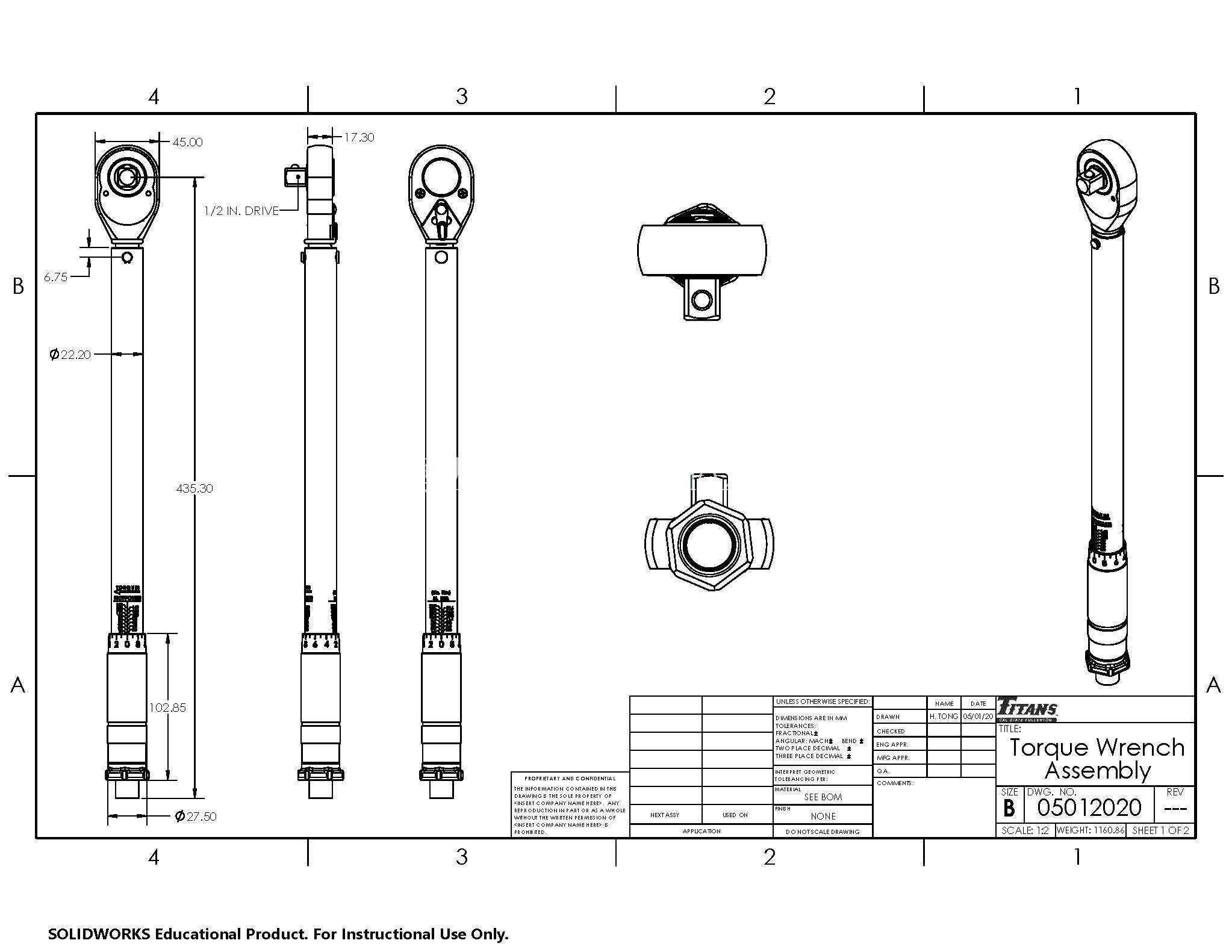

　　从安装边界与尺寸适配来看，扳手整体长度适配常用的中低力矩区间作业需求，杆身直径经过优化，在保证抗扭强度的前提下尽可能降低整体重量，头部棘轮的驱动方头尺寸符合通用套筒的接口标准，可直接适配市面上同规格的标准套筒、转接头，无需额外定制配件，能够覆盖绝大多数常规规格的螺栓、螺母紧固作业需求。建模过程中对所有运动部件都做了干涉检查，确保棘轮换向、力矩触发、尾部调节等动作都能顺畅完成，各零件之间的配合公差完全参照实物的装配要求设定，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大造成结构晃动、力矩传递偏差。

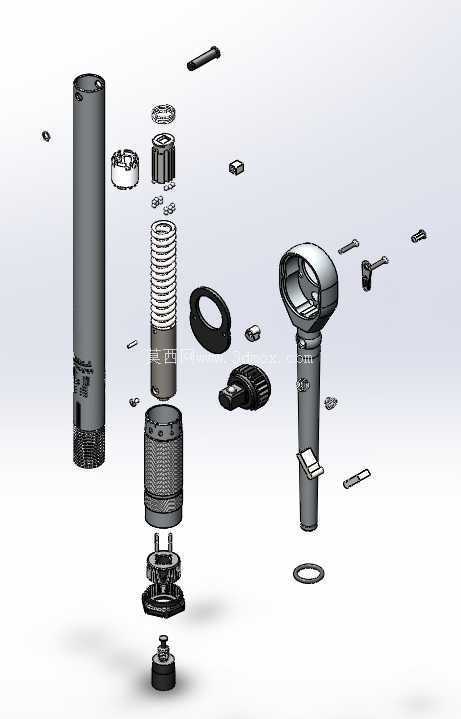

　　在结构细节上，棘轮头内部的弹簧、钢珠等触发部件都按照实物尺寸完成建模，力矩触发的反馈逻辑完全还原实物特性，当施加力矩超过设定值时，触发机构会产生短暂的卸力行程，同时传递出清晰的触感与声响反馈，与真实工具的操作反馈完全一致。杆身内部的力矩传递杆采用变截面设计，在受力集中的头部连接区域做了加粗处理，尾部调节区域做了螺纹结构适配调节螺母，整体受力分布经过优化，长期承受额定力矩也不会产生塑性变形。这款模型可用于工具结构教学、装配工艺模拟、工具选型参考等场景，所有结构细节都经过实物测绘验证，能够准确反映真实点击式扭矩扳手的结构特点与运动逻辑。
