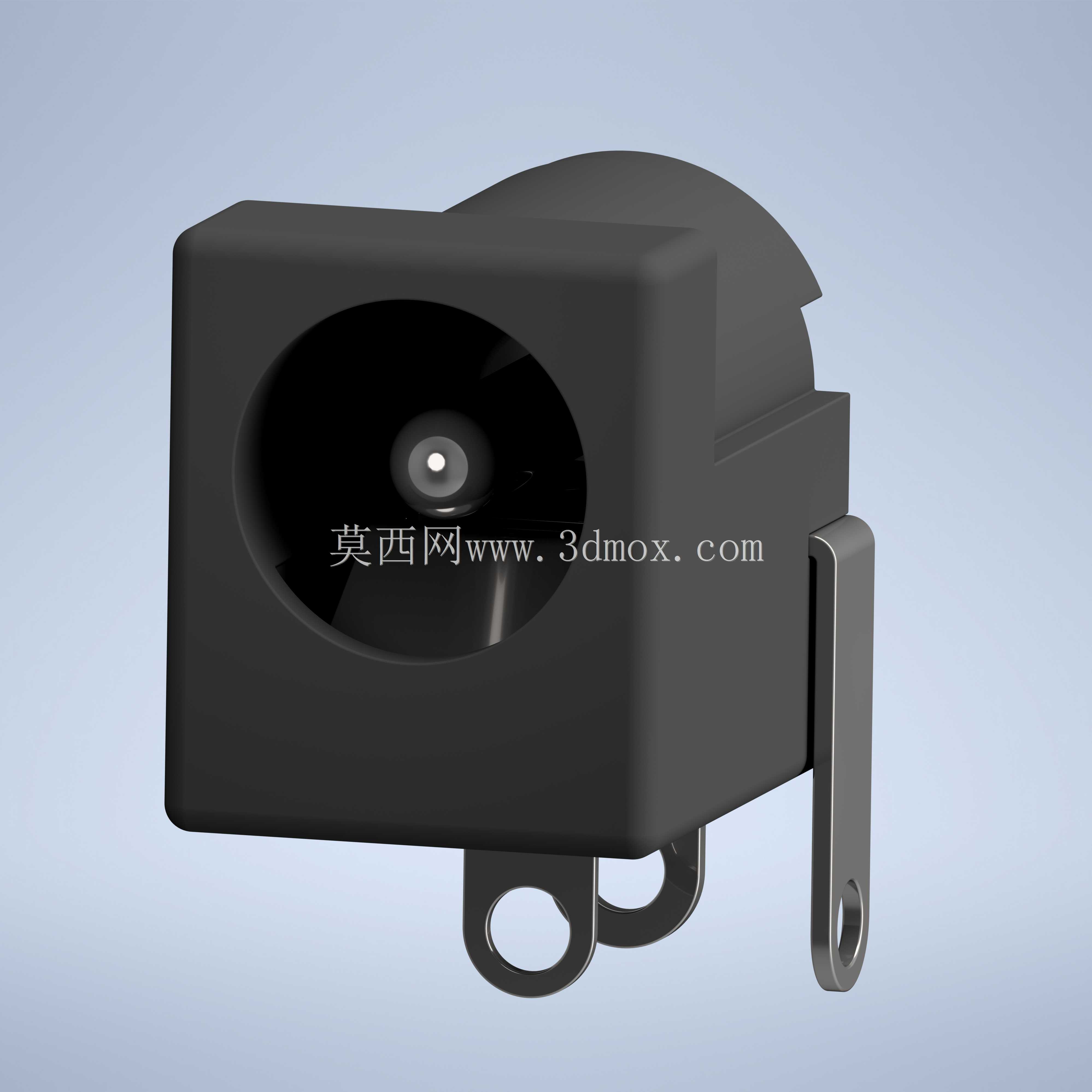

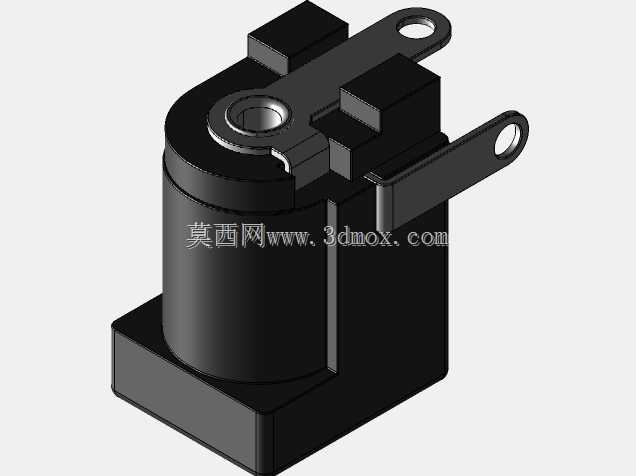

直角通孔式直流电源筒连接器插孔

这款直角通孔式电源筒连接器插孔，是消费电子、工业控制板卡、小型机电设备供电回路中应用极为广泛的板载电源接入部件，主要承担外置直流电源与设备内部电路的物理连接、电流导通功能，是低压直流供电场景下保障供电稳定性的核心接插元件。在日常应用中，这类插孔常见于笔记本电源适配器接口、桌面小型仪器供电端、智能家居主控板、工业传感模块供电口等位置，能够适配常规的同轴直流电源插头，实现可靠的插拔连接与电流传输。从功能特性来看，该插孔采用同轴筒式接触结构，中心插针与外层筒壁分别对应电源正负极，接触区域经过适配设计，能够保证插头插入后接触电阻稳定，避免出现接触不良导致的供电中断、接头发热等问题；直角弯折的结构设计，能够让电源插头从平行于电路板的方向插入，大幅缩减设备垂直方向的空间占用，尤其适合内部空间紧凑、对整机厚度有严格要求的薄型电子设备。设计过程中，工程师充分考虑了板载安装的实际需求，插孔本体采用绝缘耐高温的工程塑料作为基座外壳，能够隔绝正负极之间的导通风险，同时耐受焊接过程中的高温，避免波峰焊或手工焊接时壳体变形损坏；外露的金属固定引脚兼具安装定位与焊接固定的作用，两个带安装孔的固定脚可以在插件焊接前预先卡在电路板对应的定位孔中，防止焊接过程中元件偏移，侧边的延伸固定片还能额外增加焊接后的结构强度，应对频繁插拔带来的外力冲击，避免插孔从电路板上松脱。外形尺寸方面，该插孔的接触端内径为2.10mm，适配外径5.50mm的标准同轴直流插头，属于行业内通用的DC电源接口规格，具备极强的配件通用性；安装边界上，元件整体为方块状基座搭配直角弯折的接触仓，底部引脚间距符合常规PCB板载元件的排布规范，设计电路板时只需按照引脚位置预留对应的焊盘与定位孔，即可完成布局，不需要额外设计复杂的固定结构，能够有效降低PCB设计的复杂度，提升生产组装的效率。同时，通孔式的接触结构能够让插头插入深度达到设计标准，保证插头与插孔的接触面积充足，即使在设备受到轻微震动、移动的场景下，也能维持稳定的供电连接，不会出现瞬时断电的情况，适配各类需要稳定直流供电的民用、工业小型电子设备的使用需求。
