直角型DIN-6圆形IEC插座连接器结构设计

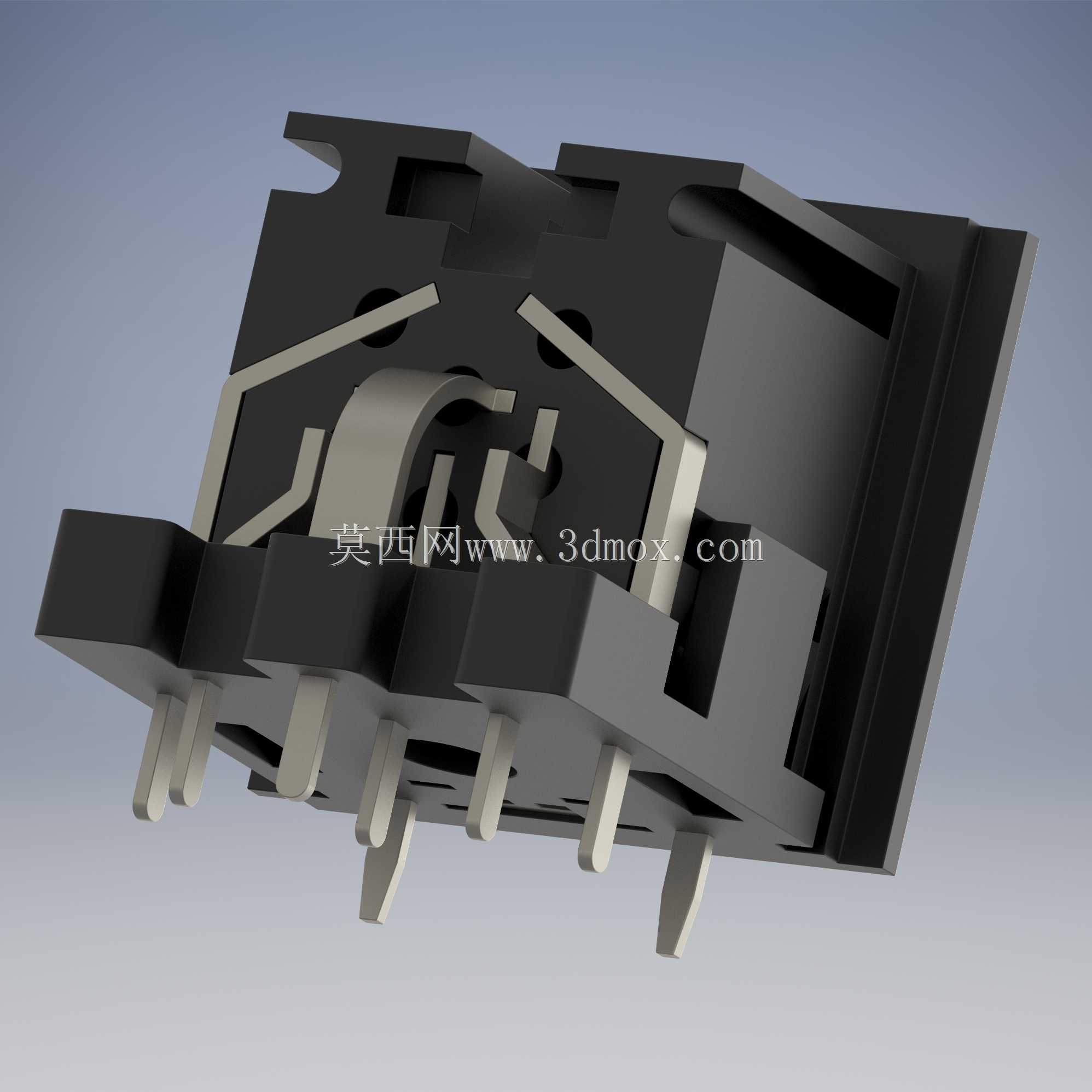

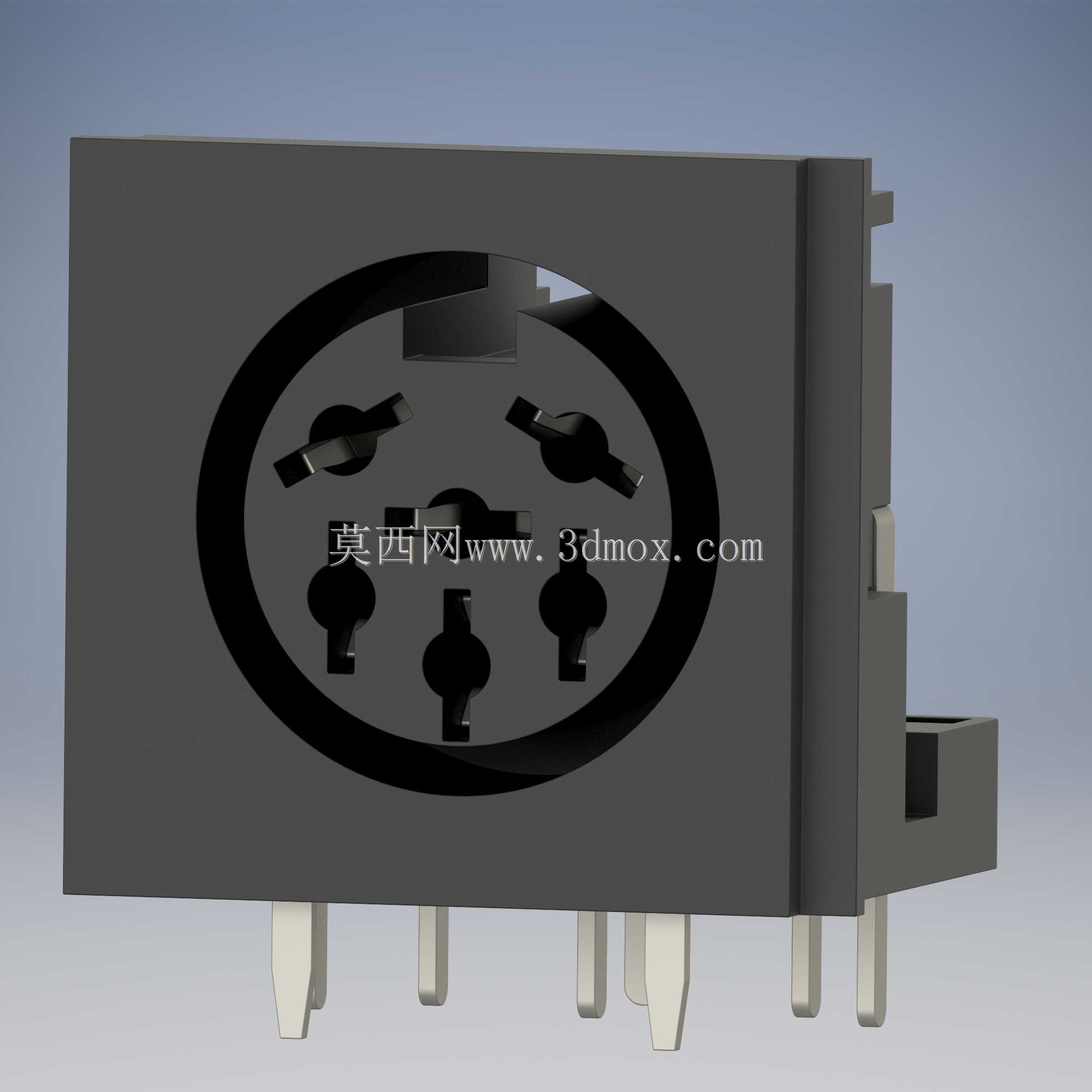

这款DIN-6圆形IEC插座连接器，是面向老式计算机外设、工业控制信号传输场景开发的板载连接部件，核心作用是实现设备间稳定的串行信号连通，在早期计算机外设互联、老式数控设备信号接驳、专用音频控制设备接线场景中有着成熟的应用，能够为设备间的信号传输提供可靠的物理连接与电气接触保障。该连接器遵循DIN 45322标准设计，采用直角型出线结构，适配印刷电路板的板端安装需求，直插式焊脚能够直接穿过PCB板的对应安装孔完成波峰焊接，无需额外转接结构即可实现板载固定，大幅缩减设备内部的接线占用空间，尤其适配内部布局紧凑、需要侧向接线的电子设备腔体设计。产品自带接地触点结构，在公头对接插入后能够优先完成接地回路连通，有效避免插拔过程中的静电放电对板载敏感电子元件造成冲击损伤，同时插座内部设置的锁定适配结构，能够与配套公头的卡扣结构形成配合锁定，防止设备使用过程中受外力拉扯出现接头松脱、信号中断的问题，保障信号传输的连续性。从设计思路来看，这款连接器优先考虑了板载安装的兼容性，焊脚的排布间距严格匹配通用PCB的孔位设计规范，插座主体的外壳采用绝缘耐温的工程塑料材质，能够承受波峰焊接过程中的高温冲击，不会出现壳体变形、触点移位的问题；内部的六个信号接触件采用弹性铜材加工，表面做镀镍防氧化处理，既能够保证多次插拔后的接触弹性，避免接触不良导致的信号衰减，也能提升触点的耐磨性能，延长连接器的插拔使用寿命。外形尺寸方面，插座主体的圆形接口端外径符合DIN标准的通用尺寸，能够与所有同规格的DIN-6公头实现通用对接，安装边界上，插座背部的焊脚伸出长度适配常规厚度的PCB板安装需求，主体的方形安装座能够在PCB焊接时提供稳定的平面支撑，不会出现焊接歪斜的问题，插座侧面的定位凸台能够与PCB上的定位卡槽配合，在焊接前即可完成预固定，提升生产装配的效率。在实际应用中，这类连接器除了老式计算机设备的IEC信号接驳外，也可用于工业控制模块的信号输入输出连接、专用医疗设备的信号接线、老式音频设备的MIDI信号传输场景，凭借稳定的接触性能与可靠的锁定结构，能够在存在一定振动的设备使用环境下保持稳定的连接状态，不会因为设备运行的轻微振动出现接触松动的问题。
