对夹式衬氟蝶阀DN100结构设计

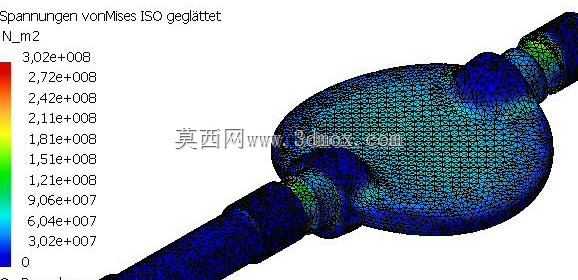

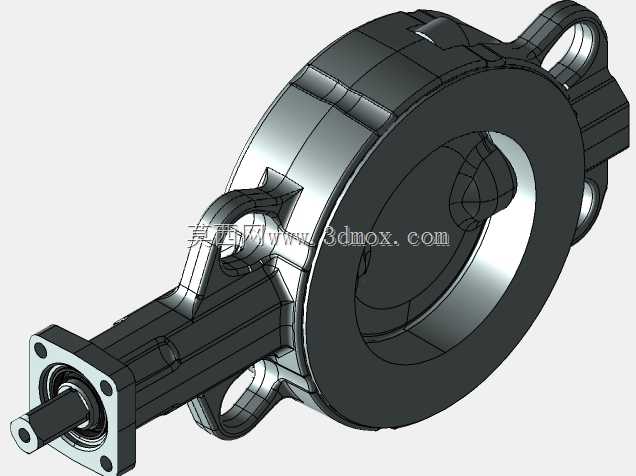

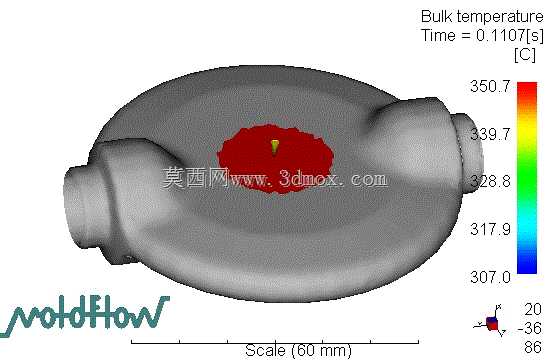

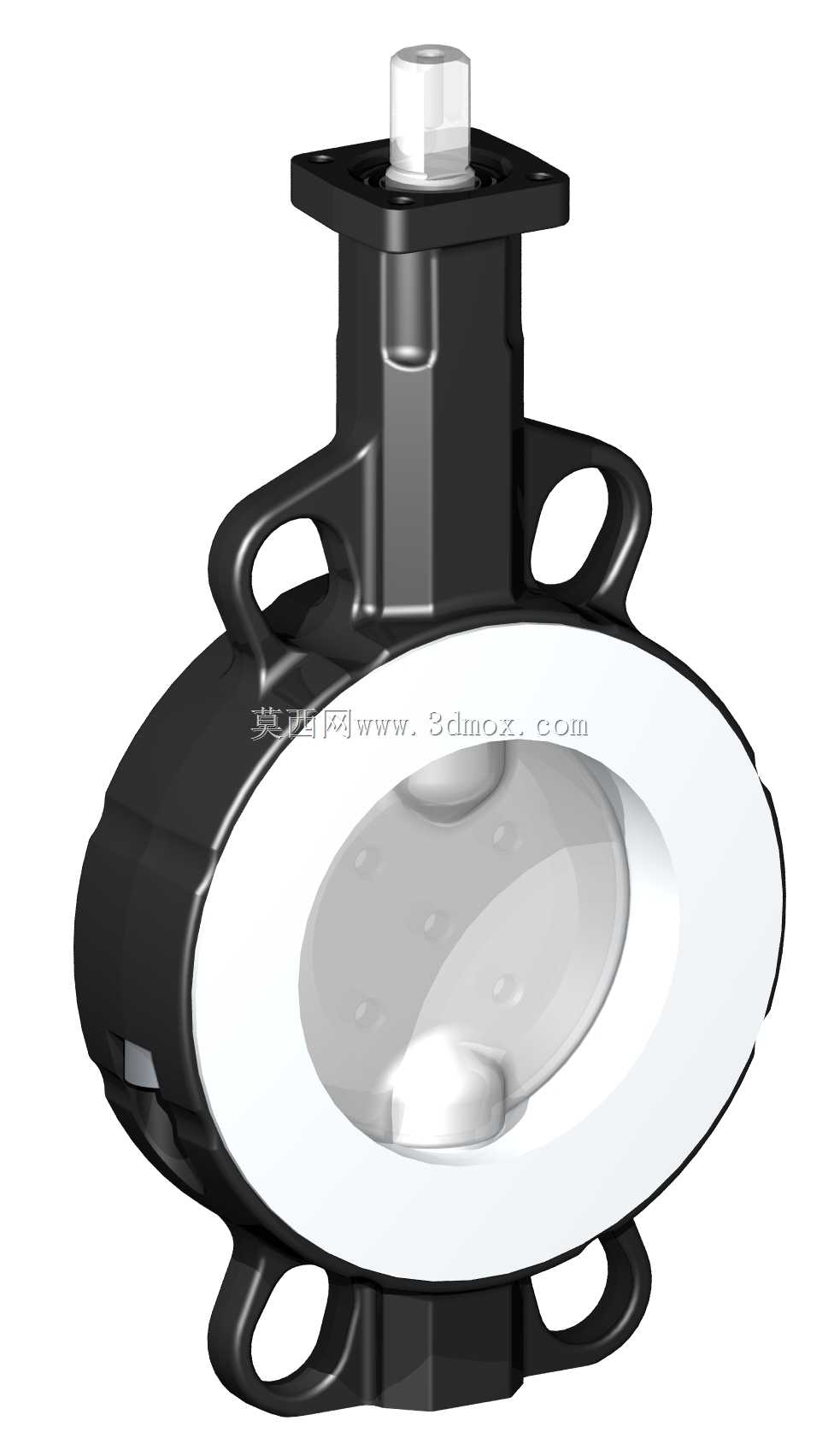

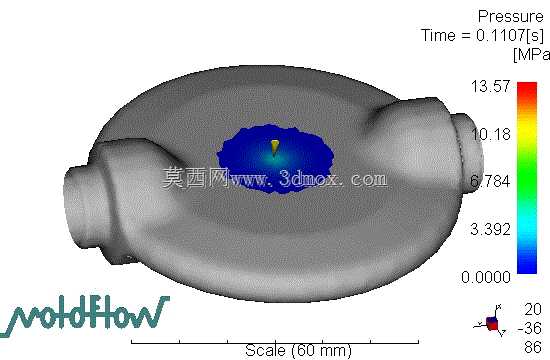

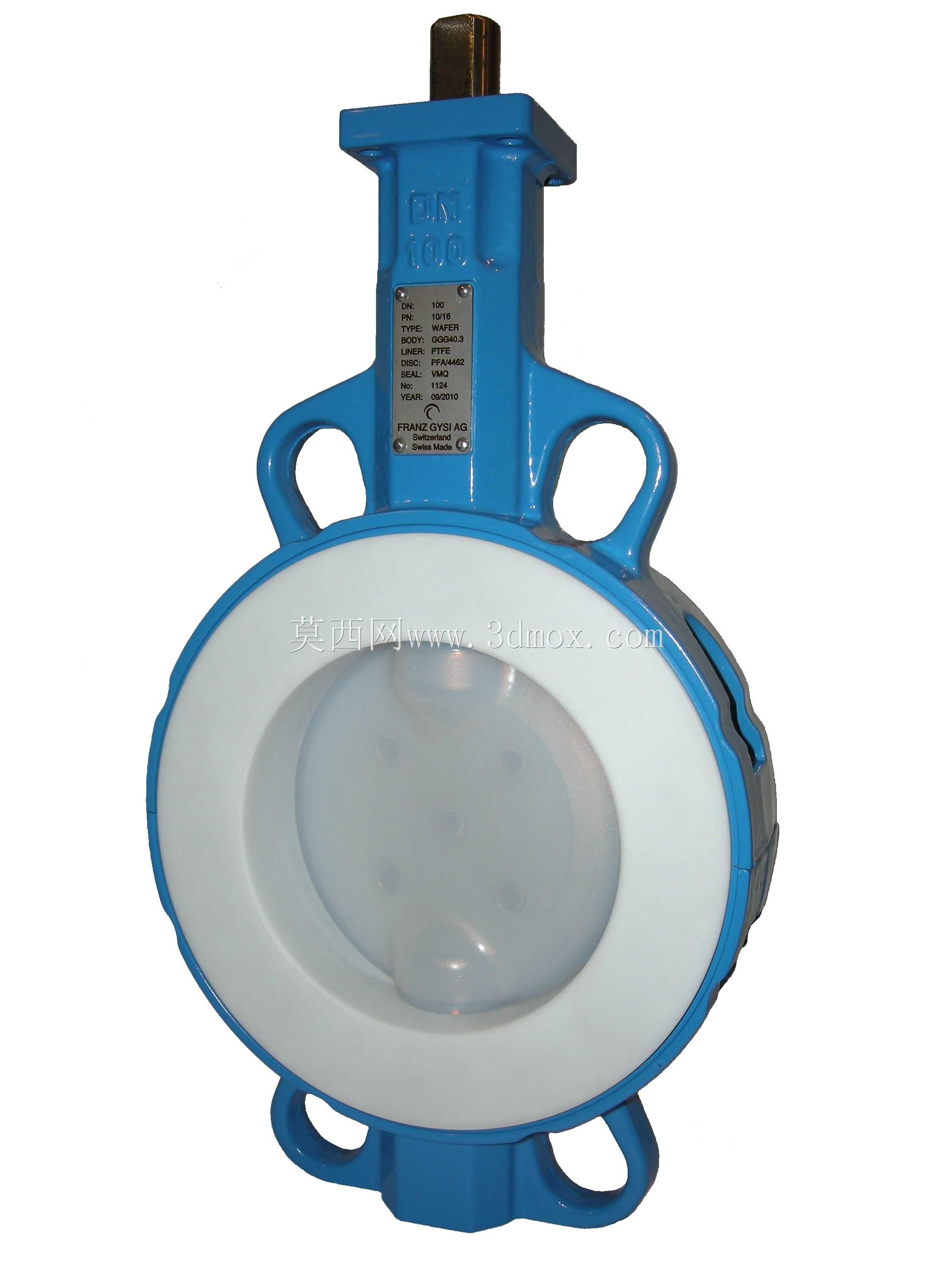

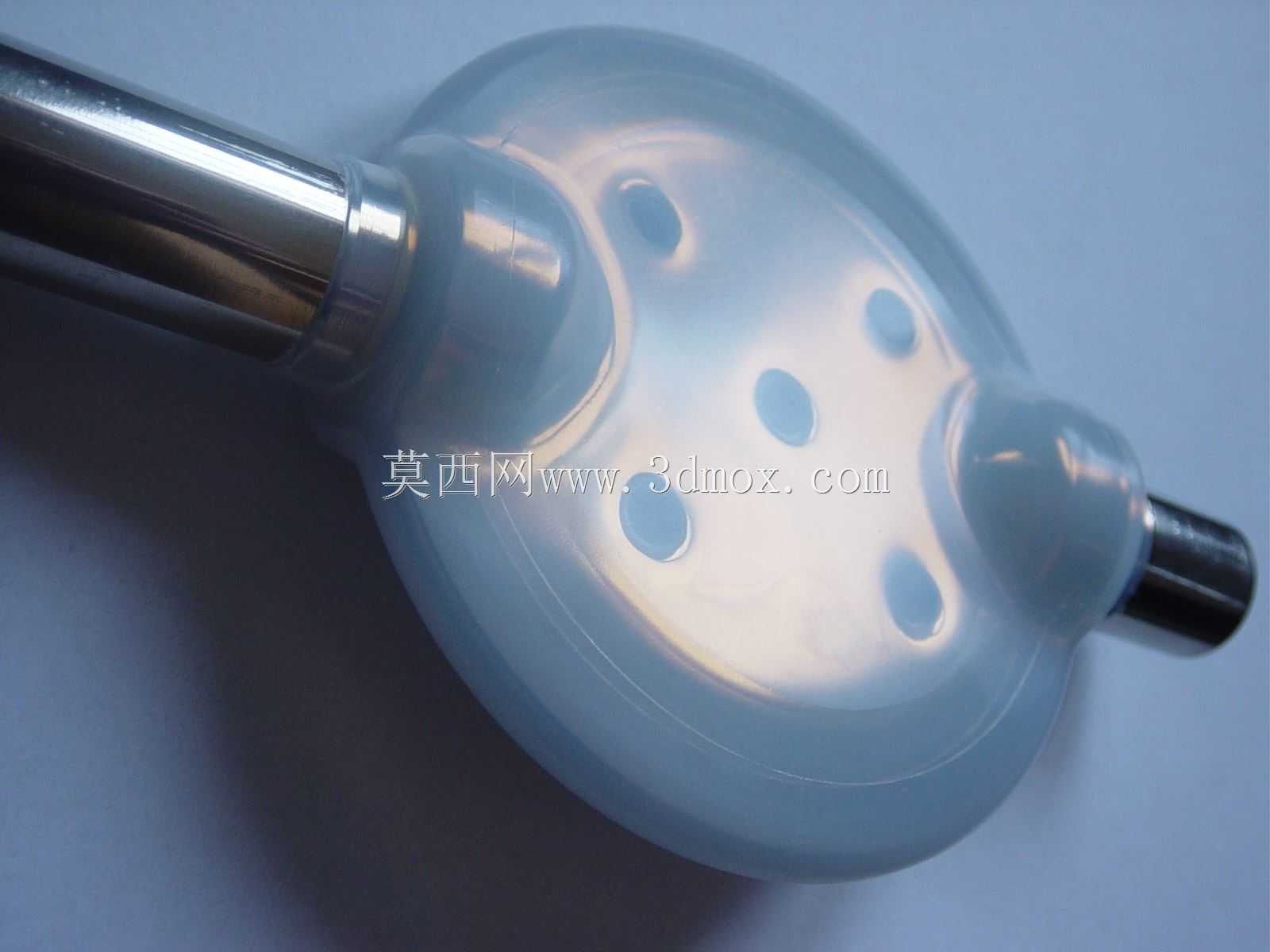

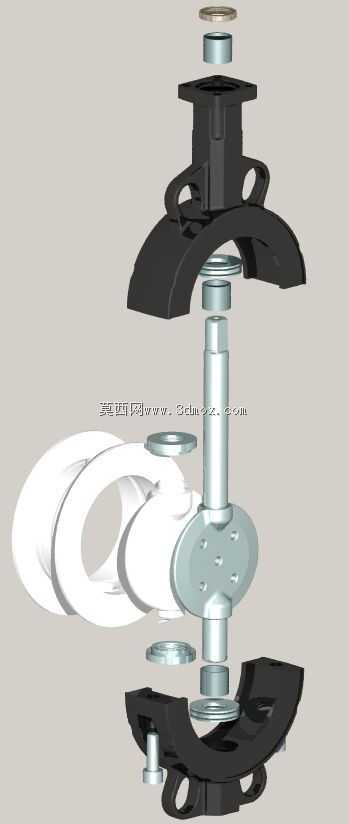

这款DN100规格的对夹式衬氟蝶阀，主要应用在化工、制药、食品加工、市政给排水等行业的腐蚀性流体输送管路上，作为管路通断与流量调节的核心控制部件，适配公称通径100mm的管线安装场景，可耐受多种酸碱类腐蚀性介质的长期冲刷，解决普通金属阀门在腐蚀工况下易锈蚀、密封失效、使用寿命短的痛点。从实际使用场景来看，该类阀门常安装在反应釜进出口、物料输送管线、水处理加药管路等位置，既可以做全开全关的截断阀使用，也可以通过调整阀瓣转角实现不同开度下的流量调节，操作扭矩小，启闭行程短，相比同通径的闸阀、截止阀结构更紧凑，安装占用空间更小，适合管线排布密集、安装空间受限的工况。产品功能特性上，阀瓣表面做PFA涂层处理，阀体内衬PTFE材质，两种氟塑料材质都具备极强的化学稳定性，几乎可以耐受绝大多数强酸、强碱、有机溶剂类介质的腐蚀，同时氟塑料本身的自润滑特性可以降低阀瓣转动时的摩擦阻力，减少密封面的磨损，提升阀门的循环启闭寿命。对夹式的结构设计让阀门无需自带法兰，安装时直接夹在两端管线的法兰之间，通过长螺栓穿接固定即可，相比法兰式蝶阀重量更轻，耗材更少，安装拆卸的操作也更简便。从设计思路来看，整体结构围绕耐腐蚀、易安装、低扭矩的核心需求展开，驱动端采用支架式连接结构，既可以适配手动手柄、蜗轮头操作，也可以加装气动、电动执行机构实现自动化控制，满足不同场景的操作需求。阀体两侧的吊耳结构预留了螺栓穿接孔位，安装时可以先通过吊耳上的定位孔与管线法兰做预定位，避免阀门安装时出现偏移错位，保证密封面的贴合精度。外形尺寸与安装边界上，该蝶阀的结构长度符合对夹式蝶阀的通用安装尺寸标准，两端密封面的间距适配DN100法兰的安装间距，驱动端的连接轴尺寸符合通用阀门执行器的安装接口标准，用户在替换同规格旧阀门或者加装执行机构时无需额外做适配改造，阀体的外轮廓做了圆弧过渡处理，没有突出的尖锐结构，安装时不会与周边管线、支架产生干涉，整体外轮廓的最大外径小于两端法兰的外径，保证夹装时法兰可以完全压紧阀体密封面，避免出现介质泄漏的问题。阀瓣采用流线型的圆盘结构，在全开状态下介质流通阻力小，压损低，不会对管路内的介质流态造成过度扰动，阀瓣的转轴采用偏心设计，启闭过程中阀瓣密封面与阀座衬里可以快速脱离，减少密封面之间的摩擦刮蹭，长期使用也不会出现密封面磨损导致的内漏问题。
