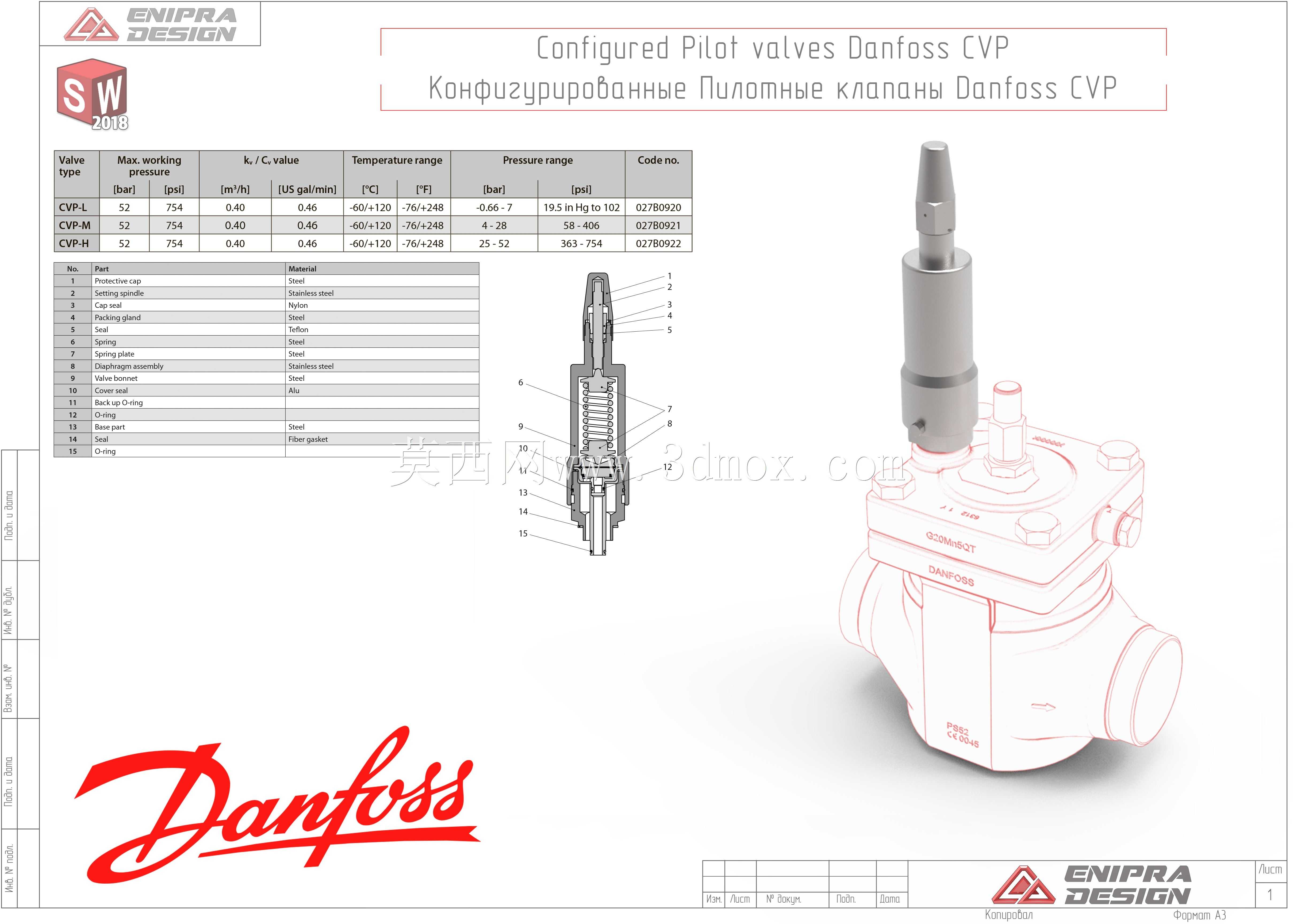

丹佛斯CVP型制冷系统先导控制阀结构设计

这款先导阀主要应用于工业制冷、商用冷链系统的压力调控回路中，作为主阀的先导控制元件，它承担着感应系统压力变化、输出精准控制压力信号的核心作用，可适配氨、氟利昂等多种常见制冷工质，广泛用于冷库制冷机组、冷链物流制冷系统、大型商超中央冷柜集群、工业工艺冷却系统的管路控制场景，能够稳定维持蒸发侧或者冷凝侧的压力在设定区间，避免系统压力波动导致的制冷效率下降、设备过载运行、管路液击等问题，保障整个制冷回路长期稳定运行。在功能特性上，该先导阀采用导压式控制结构，通过内部感压元件实时采集被控端的压力参数，当系统压力偏离设定值时，内部阀芯组件会产生对应位移，调整输出到主阀控制腔的压力信号，驱动主阀完成开度调节，最终实现系统压力的动态平衡，相比直接作用式压力控制阀，它的控制精度更高，压力响应速度更快，能够适配更大通径的主阀控制需求，同时具备良好的压力设定稳定性，不会因为系统流量的小幅波动产生误动作。从设计思路来看，这款先导阀采用模块化的结构布局，整体分为上部的压力调节设定模块、中部的阀芯导向与感压模块、下部的管路连接模块，各模块之间采用标准密封结构衔接，既方便生产过程中的零件加工与装配，也便于后期现场维护时的零件更换；内部流道经过平滑过渡设计，尽可能降低工质在阀内流动的阻力损失，减少紊流产生的振动与噪音；阀芯与阀套之间采用高精度配合间隙，搭配耐磨密封材料，既保证阀芯动作的顺滑无卡滞，又能有效避免内部泄漏导致的控制精度下降。在外形尺寸与安装边界上，这款先导阀整体为立式细长结构，上部调节端直径较小，下部连接端适配标准制冷管路焊接或者螺纹接口，安装时仅需要在主阀对应的控制接口位置预留足够的竖直操作空间，方便后期进行压力设定值的调整，整体径向尺寸紧凑，不会占用过多的管路周边空间，能够适配紧凑排布的制冷机组安装需求，连接接口的尺寸与同类型主流先导阀保持通用互换性，可直接替换同规格的老旧先导阀元件，不需要对原有管路进行额外改造。
