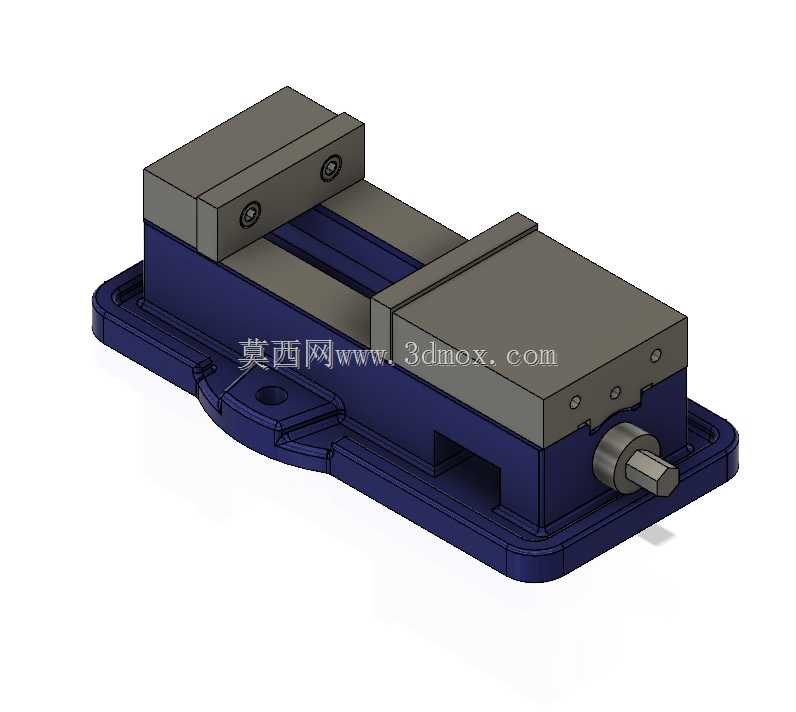

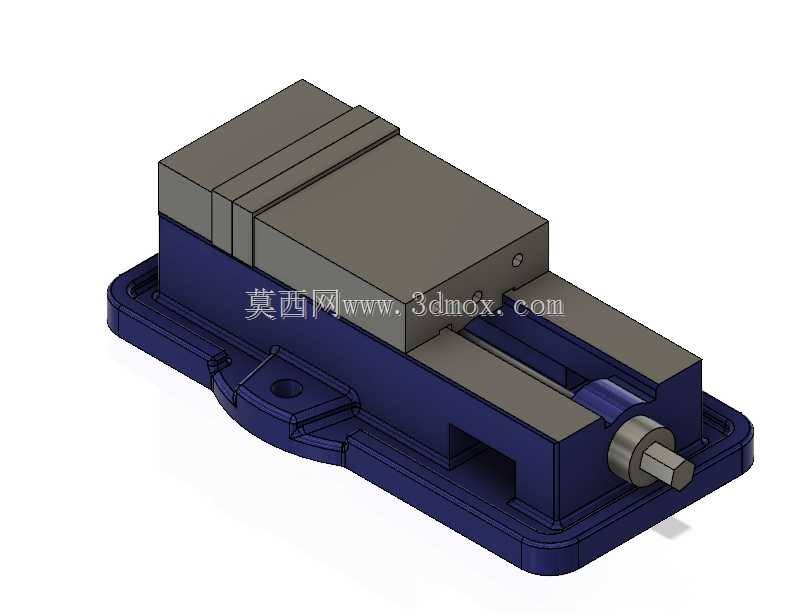

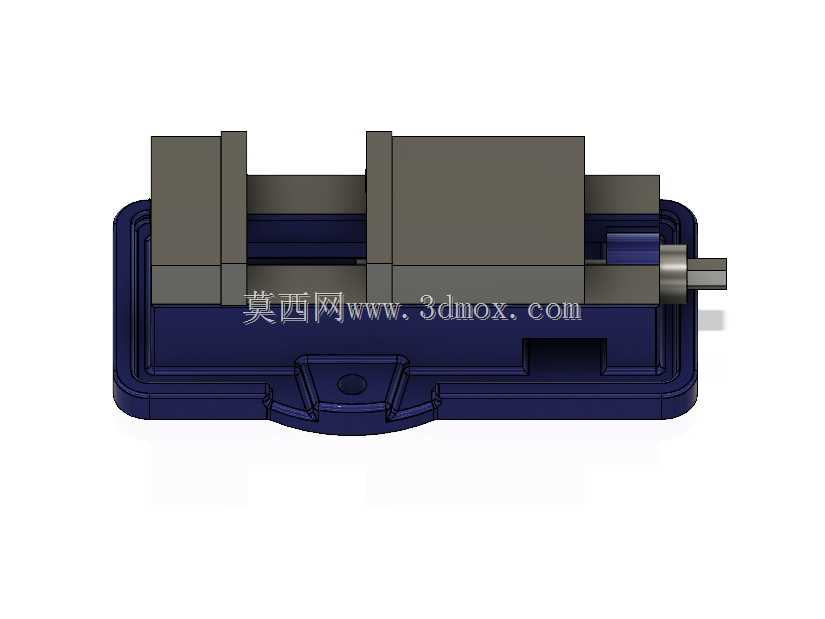

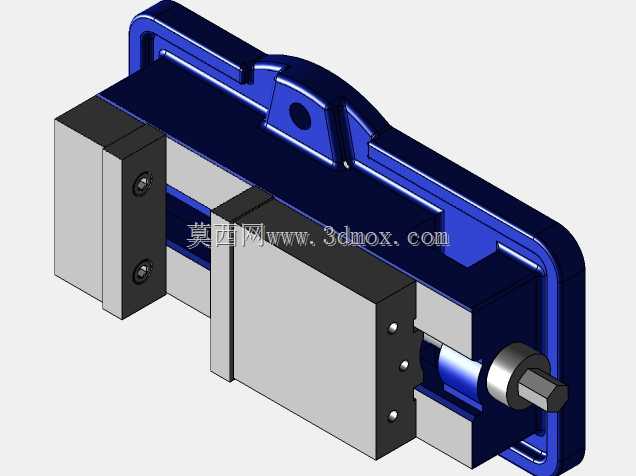

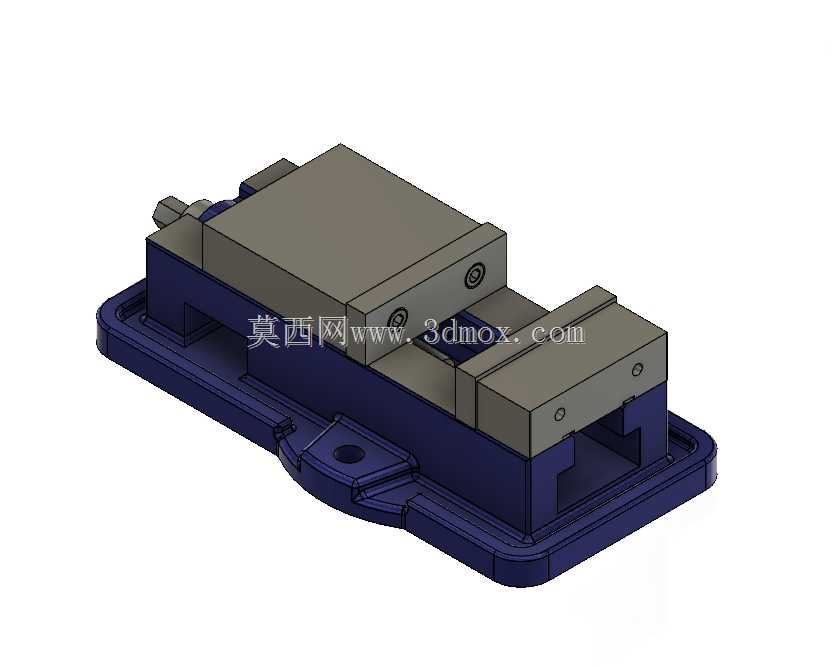

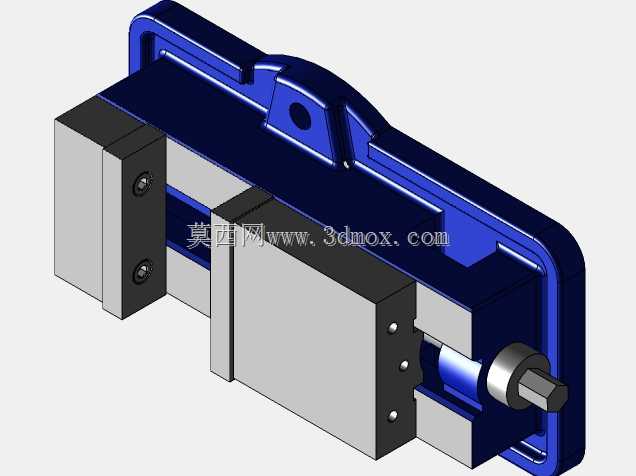

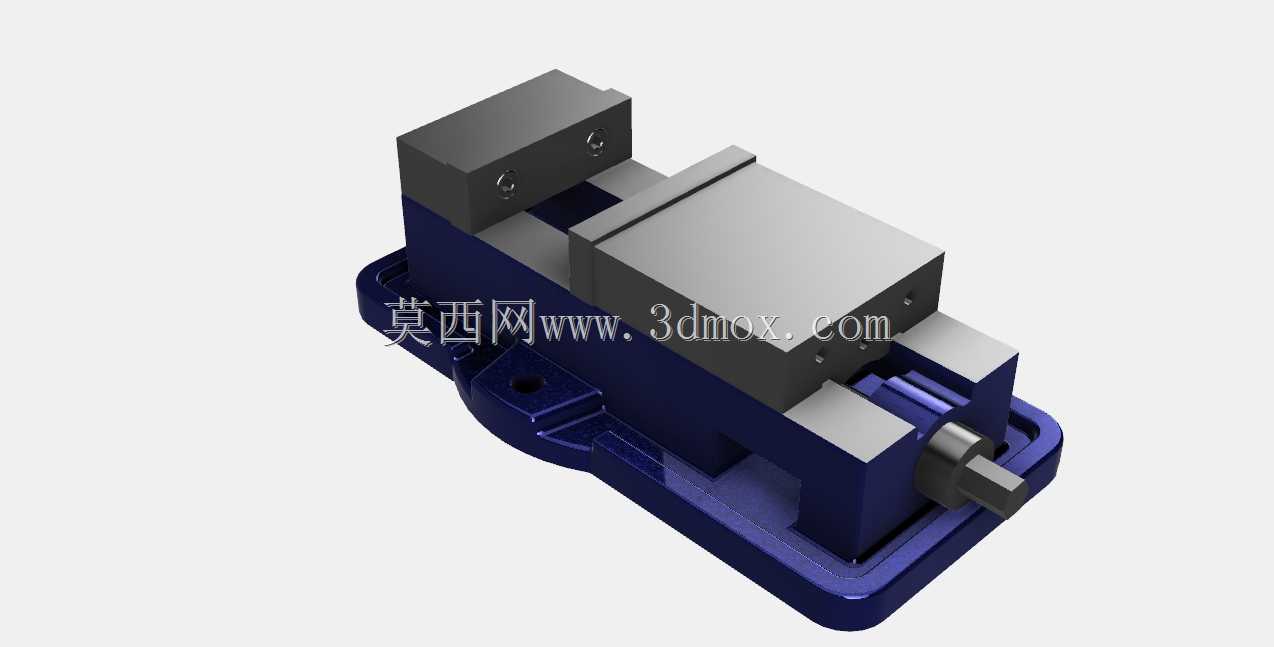

小型机加工用3寸铣床夹持虎钳结构

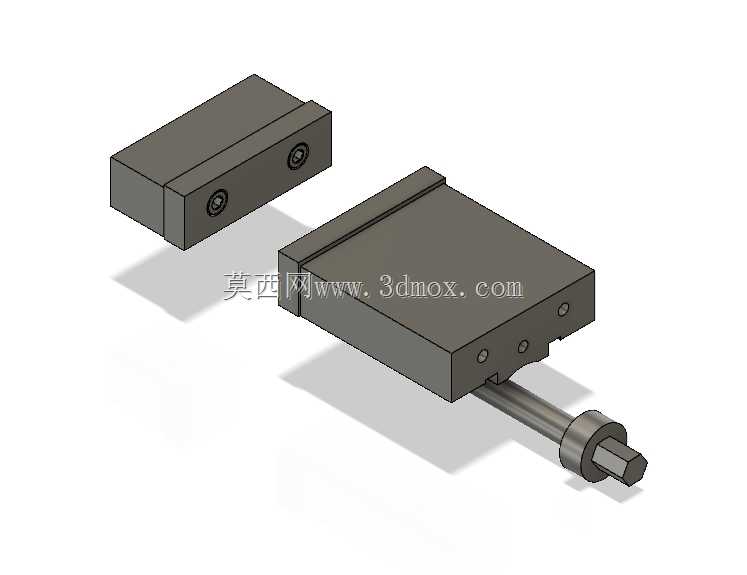

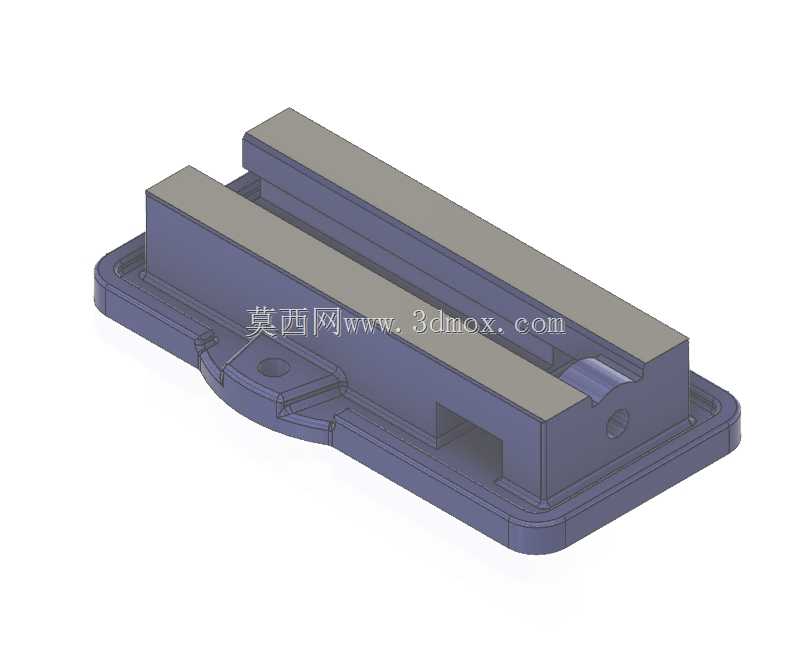

这款3寸规格的铣床虎钳，是面向小型铣削加工场景打造的核心装夹工装，广泛适配台式铣床、小型数控铣、钻铣复合设备的日常加工需求，在精密零件小批量加工、教学实训场景、五金维修工位中都能发挥稳定的夹持作用，是机加工工位不可或缺的基础工装部件。从实际用途来看，它主要承担金属、硬质塑料等待加工坯料的固定作业，通过稳定的夹持力限制工件在铣削、钻削、铰削加工过程中的位移与振动，保障加工精度，避免工件飞脱造成的加工误差与安全隐患，适配小型异形件、板件、方块坯料的装夹需求，钳口的平行度设计能够保障装夹后工件基准面与设备工作台的平行度，减少找正辅助时间。在功能特性上，这款虎钳采用凸轮式锁紧结构，相比传统丝杠锁紧结构，操作时能够通过凸轮的快速行程实现钳口的快速开合与锁紧，装夹效率更高，锁紧状态下能够提供充足的夹持力，抵御铣削加工过程中的径向切削力，避免工件出现窜动；固定钳身与活动钳身的配合导轨采用贴合度优化设计，滑动过程顺畅无卡滞，长期使用也能保持稳定的配合精度，底座设置有标准安装槽位，能够通过T型螺栓快速固定在铣床工作台的T型槽上，安装位置可根据加工需求灵活调整，适配不同尺寸工件的装夹位置需求。从设计思路来看，这款虎钳的整体结构优先保障装夹刚性与操作便捷性，钳体主体采用高刚性结构设计，壁厚分布经过受力优化，在控制整体重量的同时保障夹持状态下的结构稳定性，避免受力变形影响装夹精度；钳口部分采用可拆卸式设计，后续可根据加工需求更换软钳口、V型钳口等特殊钳口，适配圆形工件、已加工面工件的装夹需求，避免夹伤工件已加工表面；锁紧操作端设置在钳体侧方，操作时不会与加工区域产生干涉，操作人员在设备侧方即可快速完成装夹锁紧与松卸操作，操作动线符合日常加工的操作习惯。在外形尺寸与安装边界上，这款3寸虎钳的钳口宽度适配3寸规格的装夹需求，整体底座的安装孔位间距符合小型铣床工作台的通用槽距标准，安装后整体高度不会超出小型铣床的Z轴行程安全范围，活动钳身的最大开合行程能够覆盖常规小型零件的坯料尺寸需求，整体外形紧凑，不会占用过多工作台面空间，在小型工作台上安装后仍能预留充足的工件摆放与操作空间，适配多台虎钳并排安装实现多工件同时装夹的批量加工需求。
