管道夹持用重型管子虎钳结构设计

这款管子虎钳是管路施工作业场景中不可或缺的夹持类工装设备，广泛应用于建筑给排水施工、工业管道安装、油气输送管路维护、水暖维修作业等多个领域，是管工开展管路加工操作时的核心配套工具。在实际作业过程中，无论是金属管材的套丝加工、切割下料，还是塑料管材的热熔对接、坡口处理，都需要依靠这款虎钳提供稳定可靠的夹持力，避免管材在加工过程中出现移位、晃动、打滑等问题，保障加工精度与作业安全。

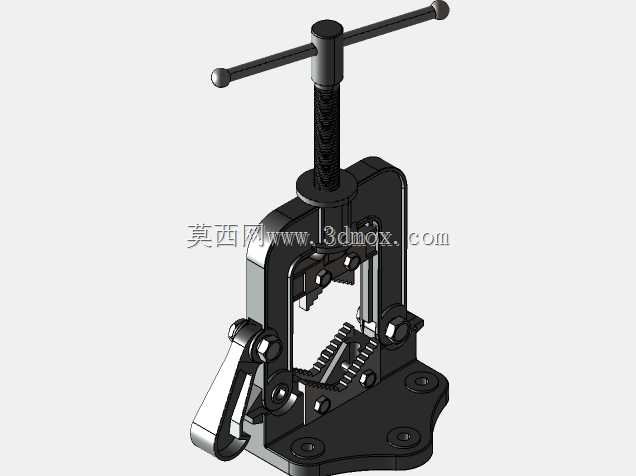

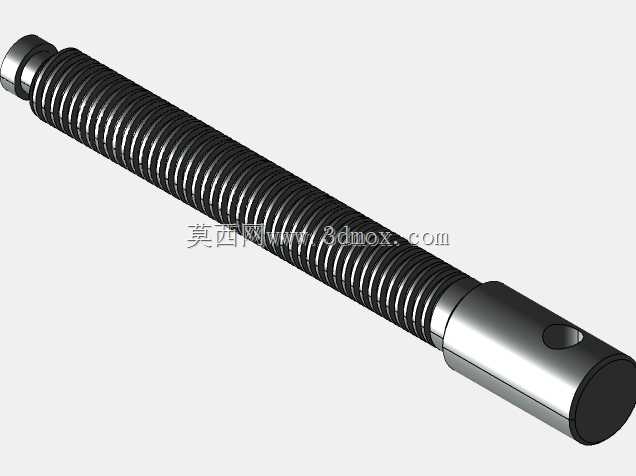

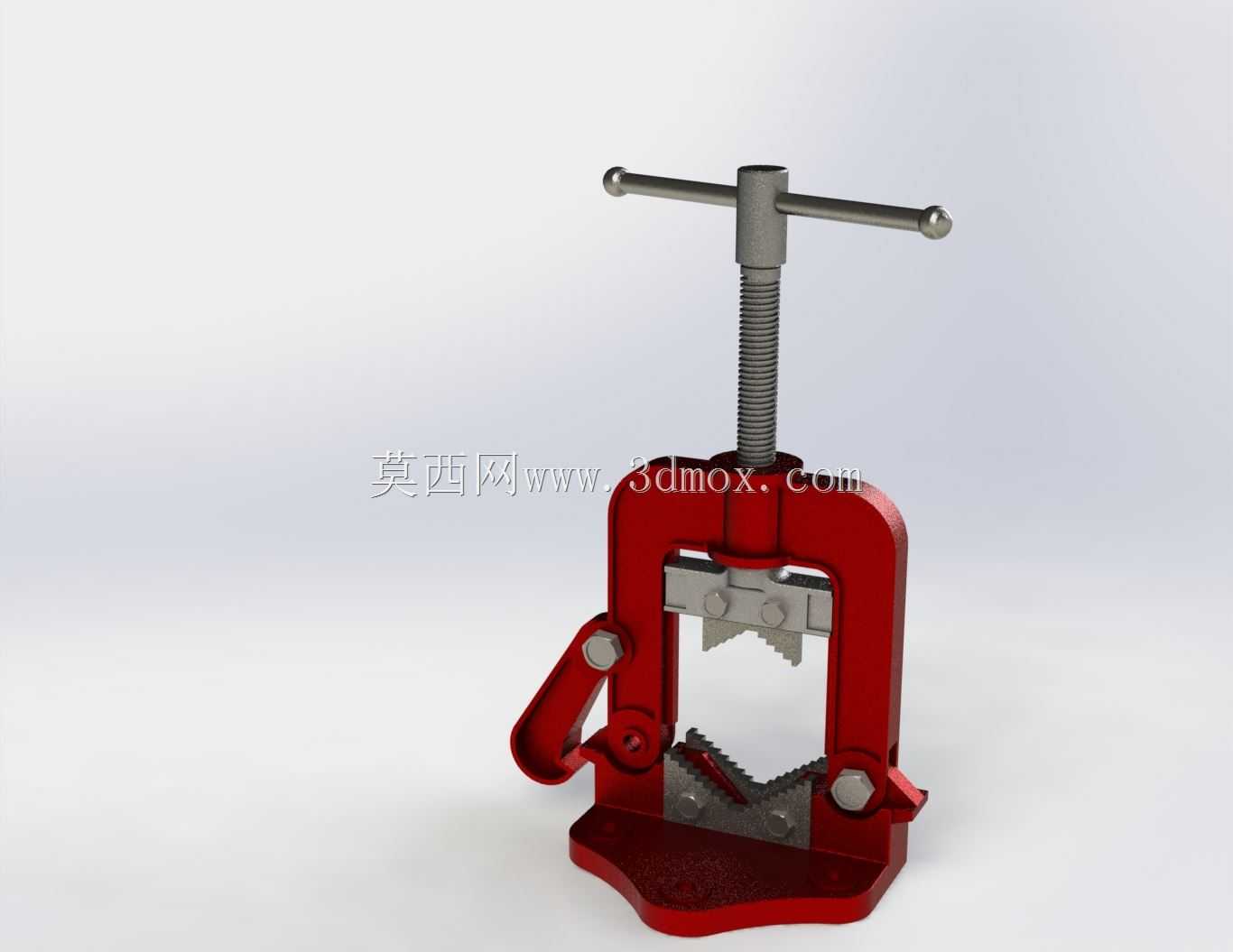

从功能特性来看，这款管子虎钳采用V型带齿钳口设计，上下两组钳齿能够紧密咬合不同管径的圆形管材外壁，适配从薄壁小口径家装水管到大厚壁工业输送管道的夹持需求，钳齿采用高硬度耐磨材质设计，长期咬合管材也不会出现崩齿、过度磨损的问题，夹持时不会过度损伤管材外壁，同时能提供足够的静摩擦力抵消加工时的扭矩与轴向力。设备顶部设置T型旋转操作杆，通过梯形螺纹传动结构带动上钳体升降，梯形螺纹具备良好的自锁性能，夹持到位后不会因为加工振动出现松脱，操作人员只需要转动T型杆即可快速完成夹紧与松卸操作，操作力矩符合人体工程学设计，无需额外加力杆即可完成大管径管材的夹紧作业。钳体侧面设置快调扳扣，能够在大范围内快速调整下钳口的开合幅度，适配不同管径的快速装夹，无需全程旋转操作杆调整行程，大幅提升装夹效率。

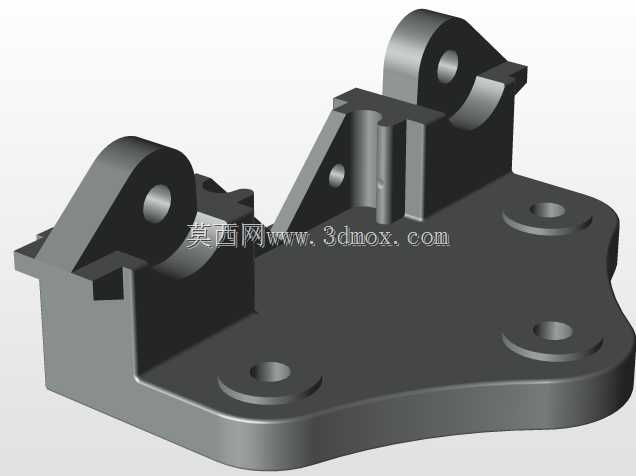

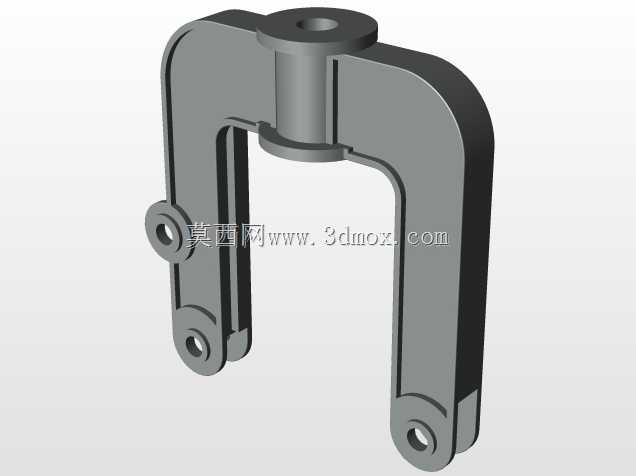

从设计思路层面，这款虎钳整体采用框架式铸钢主体结构，C型钳身具备极高的结构刚性，在大夹紧力作用下不会出现钳身变形、开口涨开的问题，底部设置带安装孔的厚重底座，能够通过螺栓牢固固定在工作台、三脚架等作业支撑面上，底座的重量设计也能够降低设备整体重心，在夹持重型管材时不会出现倾翻风险。整体外形设计紧凑，安装边界清晰，底座安装孔位符合行业通用的工装安装尺寸标准，能够直接替换同规格的老旧管子虎钳，无需对作业台面进行额外改造。钳身表面采用喷塑防锈处理，能够适应工地潮湿、多粉尘的复杂作业环境，所有活动铰接部位都预留了润滑注油位置，日常维护简单便捷，能够长期在户外、车间等不同场景下保持顺畅的操作手感。钳口的齿形角度经过反复优化，既能够保证足够的咬合力，又不会在薄壁管材表面留下过深的咬痕，避免破坏管材的防腐层与结构强度，适配镀锌管、无缝钢管、PPR管、PVC管等多种材质管路的夹持需求。
