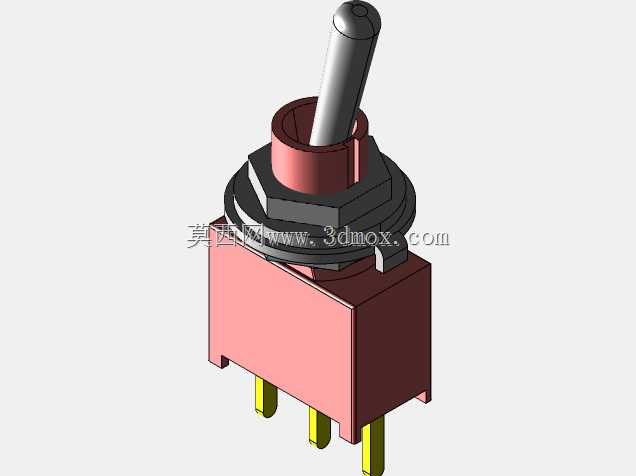

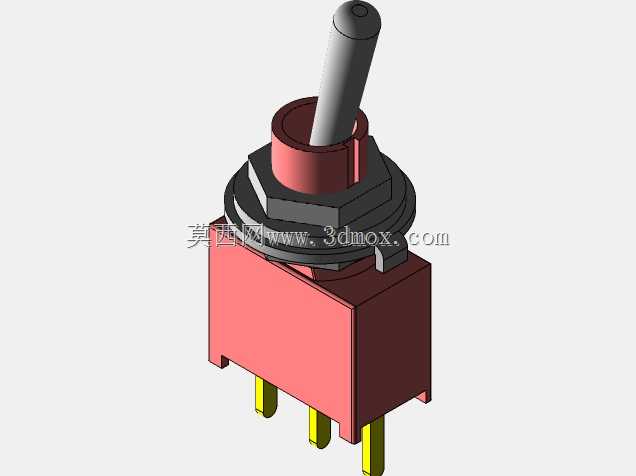

防水型钮子拨动开关三维结构设计

这款拨动开关是面向严苛使用环境设计的电气控制元件，核心应用场景覆盖户外工业设备、潮湿工况电控面板、车载电气系统、户外检测仪器、船舶电控装置等对防护等级有较高要求的领域，主要承担小功率电路的通断切换、档位切换功能，可在淋水、粉尘较多的作业环境下稳定工作，避免外界水汽、杂质侵入开关内部造成接触不良、短路等故障，保障电路控制的可靠性。从功能特性来看，这款开关采用IP67级防护结构设计，拨杆与基座衔接处设置了多层密封结构，可完全阻隔粉尘侵入，同时承受短时浸水不影响内部电气性能，开关操作手感清晰，档位切换有明确的到位反馈，触点采用导电性能优异的材质制作，接触电阻低，可适配常规低压直流、交流小功率电路的切换需求，引脚采用直插式设计，适配常规PCB板焊接安装，也可搭配接线端子实现线束连接。在设计思路上，这款开关优先平衡了操作手感、密封性能与安装适配性，整体结构分为操作拨杆、密封锁紧组件、绝缘基座、触点组件、引出引脚五个核心部分：拨杆采用金属材质制作，顶端做圆弧处理，方便操作人员手动拨动，拨杆根部与密封胶圈紧密贴合，在摆动过程中始终保持密封面贴合；锁紧螺母采用标准六角结构，可配合面板开孔实现快速锁紧固定，螺母下方设置密封垫圈，安装后可填满面板与开关基座之间的缝隙，实现安装面的密封；绝缘基座采用高强度工程塑料制作，具备优异的绝缘性能与结构强度，可耐受常规工业环境的温度变化与轻微外力冲击，内部触点采用跷跷板式结构，拨杆摆动时带动触点实现稳定的通断切换，避免出现接触虚位；引出引脚采用黄铜镀锡材质，焊接性能优异，排布间距符合常规电子元件安装规范，可适配主流PCB板的孔位设计。从外形尺寸与安装边界来看，这款开关整体结构紧凑，基座为方形结构，安装螺纹采用标准规格，适配常见的面板开孔尺寸，安装后突出面板的高度经过优化，不会占用过多面板上方空间，引脚伸出基座的长度满足常规波峰焊、手工焊接的操作需求，引脚间距设计避开了常规PCB布线的常见间距冲突，可直接集成到各类电控板的设计中，无需额外调整安装空间。在实际使用中，这款开关可承受数万次的档位切换操作，密封结构不会因为反复操作出现磨损失效，适配的工作温度范围覆盖常规工业场景的使用需求，无论是户外低温环境还是设备内部的温热工况，都能保持稳定的操作性能与电气性能，是小型电控设备实现本地手动控制的可靠元件选择。
