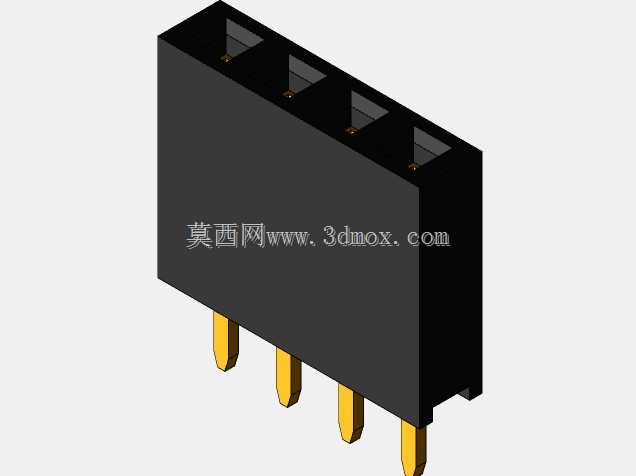

2.54mm节距1x4P直插母座连接器结构

这款1x4位直插式排母连接器，是电子电路互联场景中应用极为广泛的基础互联元件，主要服务于PCB板间的信号与小电流传输需求，常见于工控控制板卡、消费电子主板、嵌入式开发模块、测试治具等场景中，承担板对板、板对模块的可拆卸式连接功能，既可以和同规格排针公座配合实现板间堆叠连接，也可作为外接模块的插接接口，方便功能模块的快速拆装更换，降低设备后期维护的拆改难度。在实际使用场景中，这类排母多用于信号链路的互联，单pin可承载1A以内的持续电流，适配常规低压数字信号、模拟小信号的传输需求，接触电阻低、连接稳定性好，能够适应常规工业级温湿度环境下的长期使用，抗震动性能满足一般室内电子设备的使用要求。从产品功能特性来看，该排母采用THT通孔焊接设计，插针贯穿PCB板焊接孔后在板背面完成焊锡固定，相比贴片式连接器拥有更强的焊接结合力，能够承受更大的插拔力，不易在反复插拔过程中出现焊盘脱落的问题；母座端采用弹性接触铜片结构，插合时能够和公座插针形成稳定的多点接触，降低接触阻抗，减少信号传输过程中的损耗与接触不良风险；主体绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会在焊接过程中出现基座变形、接触件移位的问题。在设计思路上，这款排母严格遵循2.54mm标准间距规范，单排4位的配置适配常规4路信号的互联需求，整体外形紧凑，不会占用过多PCB板上空间；绝缘基座做了防呆导向设计，插合时能够引导公座插针对准插孔，避免插反、插歪导致的接触件弯折损坏；接触插针采用黄铜基材镀锡处理，兼顾良好的导电性能与抗氧化能力，长期存放使用不易出现氧化锈蚀导致的接触失效。从外形尺寸与安装边界来看，该排母总长度为10.66mm，宽度为2.54mm，整体高度为8.5mm，安装时需要在PCB上对应位置开设4个直径适配的通孔，孔位中心间距严格保持2.54mm，排母本体距离周边元件需要预留至少1mm的安全间隙，避免焊接过程中烫损周边元件，同时预留足够的插拔操作空间，保证插合过程顺畅无干涉。
