220V2000W可控硅调压调速调光电路模块

这款功率调节模块主要面向民用小功率电气控制场景，可广泛应用于家用白炽灯亮度调节、小型交流串激电机转速控制、电热类器具功率调节等日常场景，比如手持打磨工具调速、暖风机调温、台灯调光、小型输送装置转速调整等场景都能适配，能够替代传统的分档开关实现连续平滑的功率输出调整，满足不同工况下的负载功率匹配需求，避免固定功率输出带来的能耗浪费或是工况适配性差的问题。

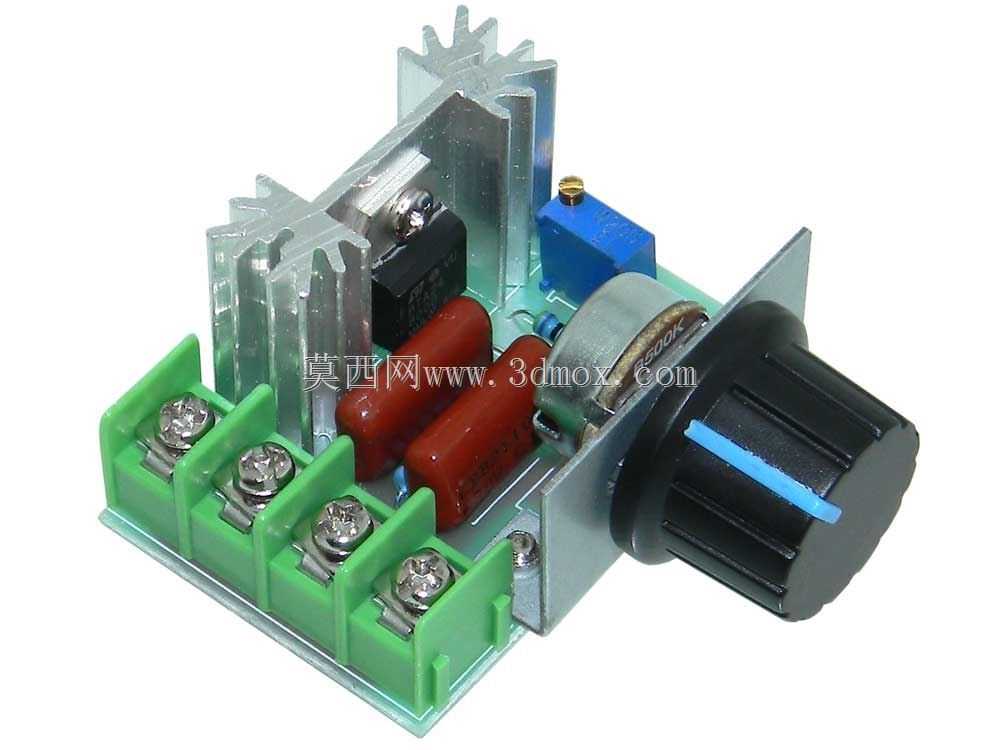

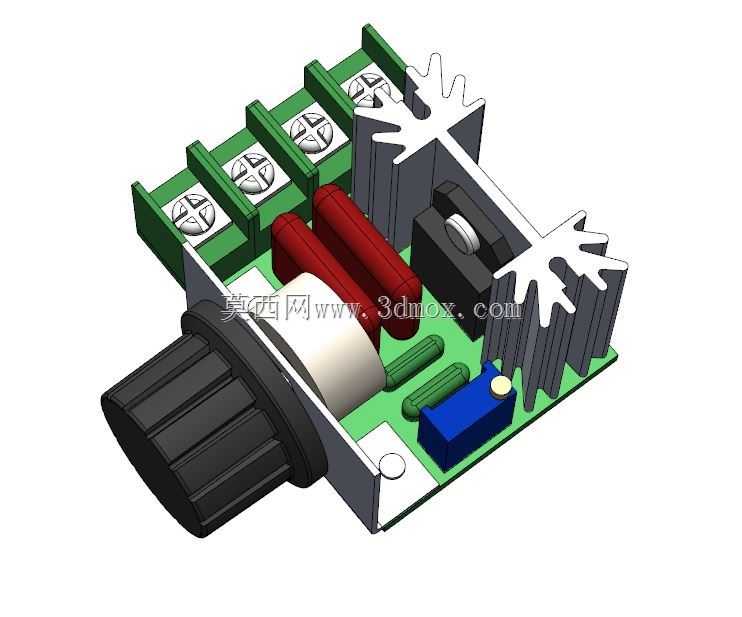

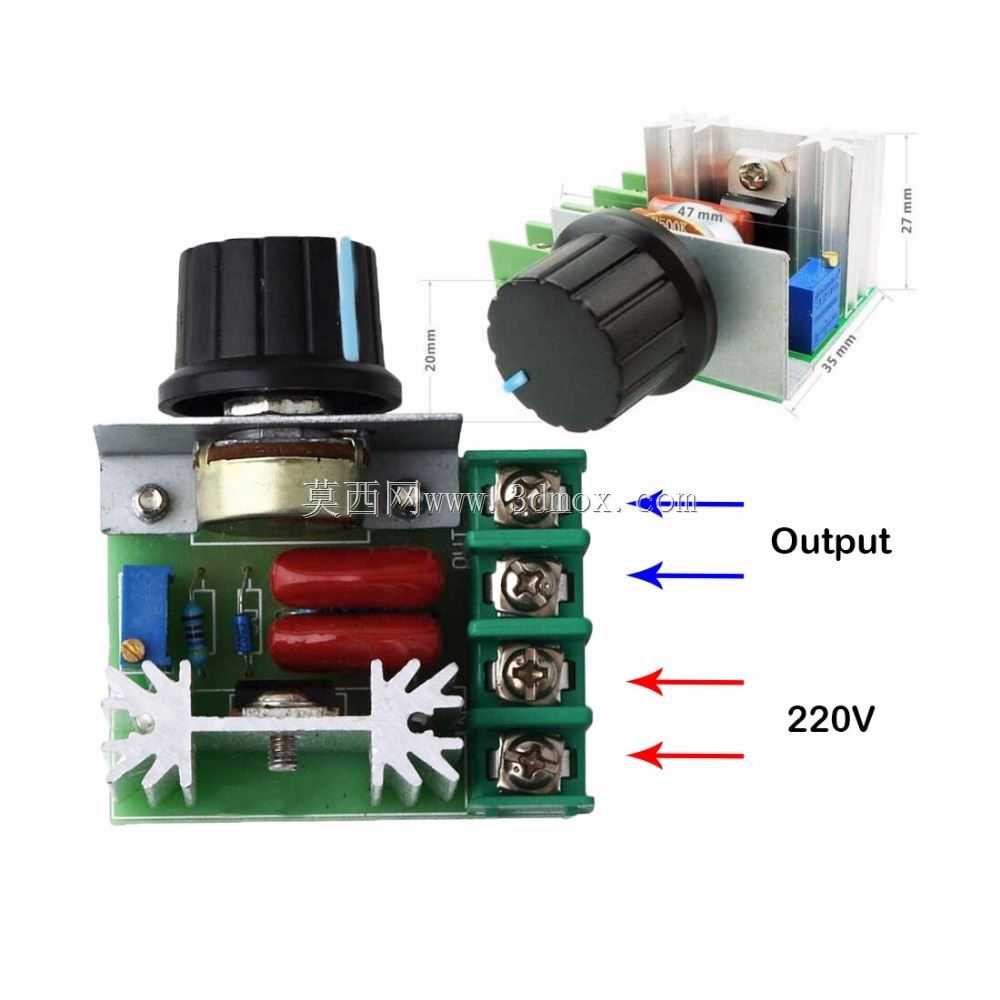

模块核心采用双向可控硅作为功率调节核心器件，搭配阻容移相触发电路实现交流导通角的连续调整，前端设置接线端子用于交流220V电源输入与负载输出连接，板载铝制散热片为功率器件提供散热保障，确保满功率2000W运行时器件结温处于安全区间，避免过热损坏。前端配备的旋钮电位器用于调整触发相位，顺时针旋转时输出电压逐步升高，对应负载功率逐步提升，逆时针旋转则输出电压降低，调节过程线性平滑无跳变，板载的蓝色电位器用于输出下限校准，避免旋钮旋至最小位置时仍有残余电压输出导致负载无法完全关断。

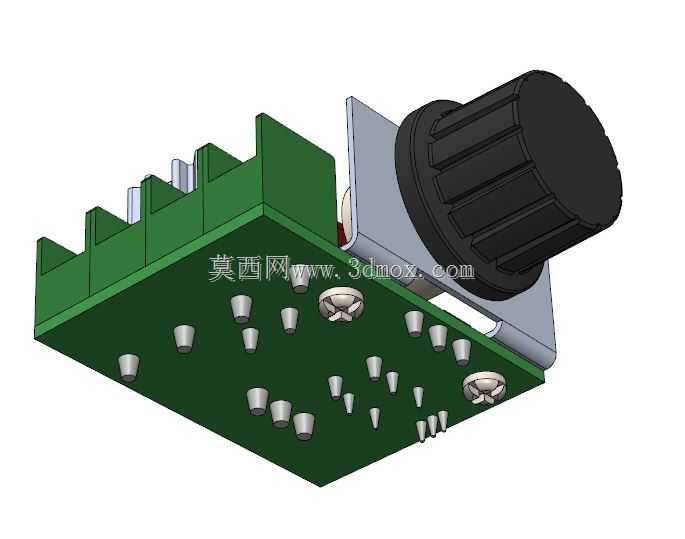

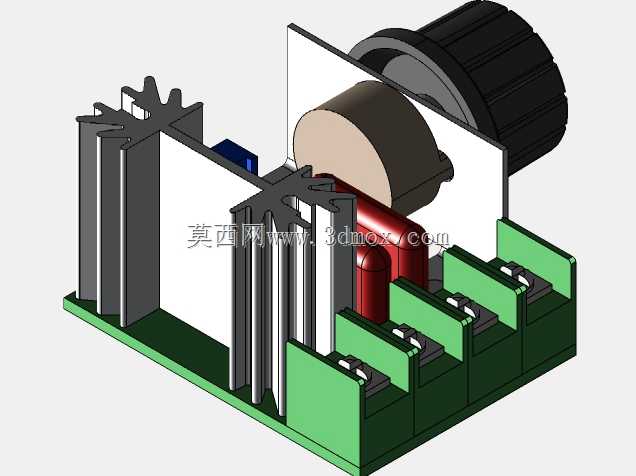

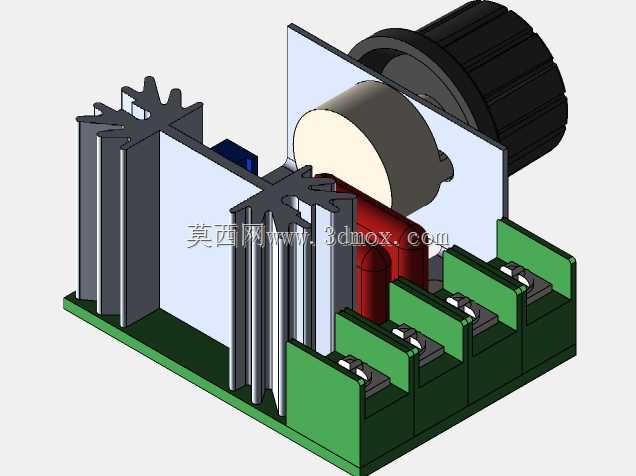

设计过程中充分考虑民用安装的便捷性，整体采用PCB板载集成结构，将功率器件、触发电路、散热结构、接线端子、调节部件全部整合在单块PCB上，无需额外搭配外围元件即可直接接线使用，降低普通用户的使用门槛。结构布局上，强电接线端子布置在板体一侧，调节旋钮伸出板体前端，散热片沿板体长边排布，既保证散热气流能够顺畅流过散热鳍片，也避免用户调节时误触高温散热部件或是强电接线区域。整体安装边界紧凑，板体长宽尺寸适配常规86型暗盒的内部安装空间，可直接嵌入墙面开关盒内替代传统墙壁开关使用，也可单独固定在设备电控仓内，预留的安装孔位可直接通过螺丝完成固定，无需额外设计定制安装支架。

电路设计上加入了阻容吸收回路，用于吸收负载通断过程中产生的反向电动势，避免冲击电压击穿可控硅器件，同时提升模块对接入感性负载的适配能力，无论是阻性的灯泡、电热丝，还是感性的小型交流电机，都能稳定实现调节功能，不会出现调节卡顿、负载啸叫或是器件击穿的问题。
