带水平底座手动压紧肘节夹具结构

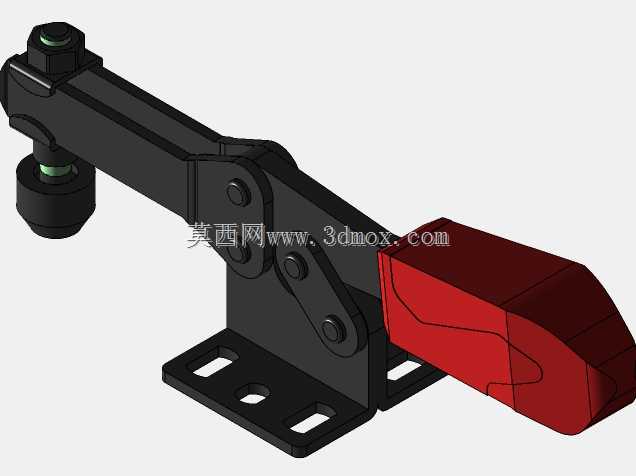

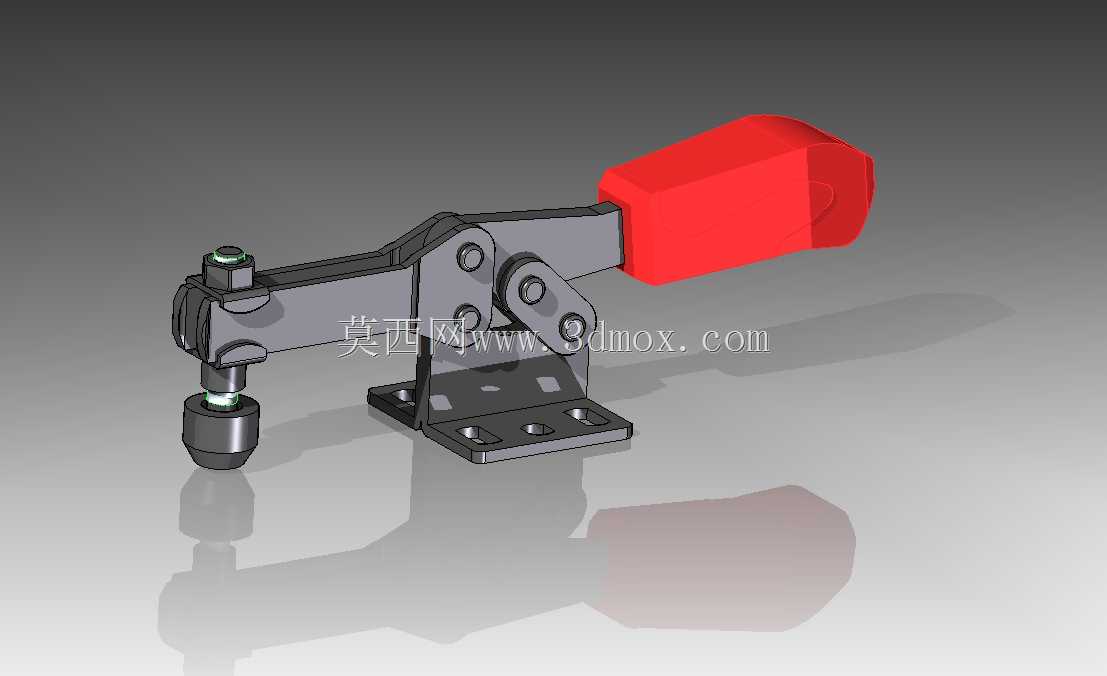

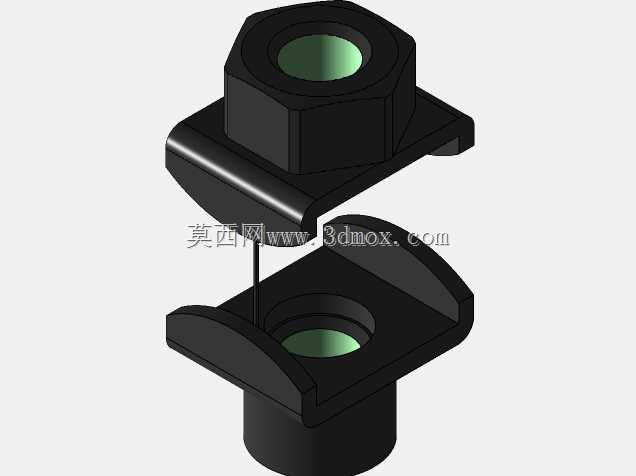

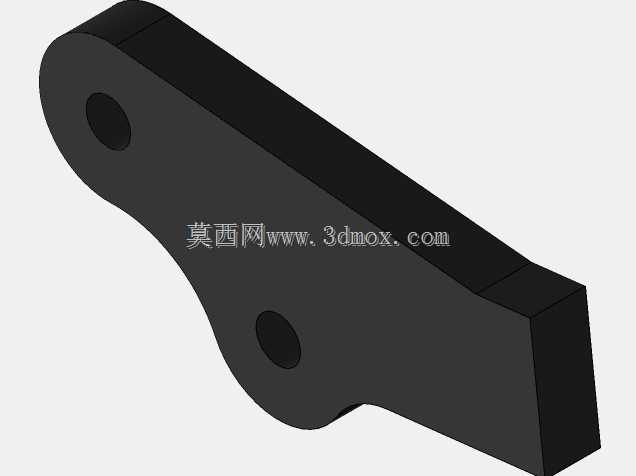

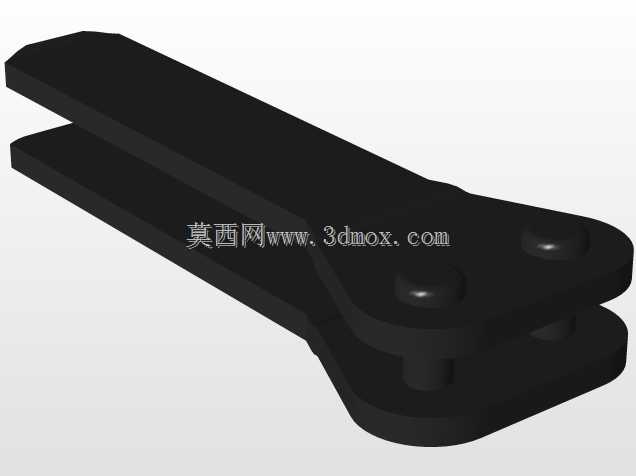

这款水平作用肘节夹具是工装夹紧场景中应用极为广泛的手动压紧部件，常见于电子元器件焊接工装、木质板材胶合定位、五金件铣削加工装夹、小型零部件装配定位台等场景，能够在不借助气动、液压动力的前提下，依靠机械连杆的死点锁止特性提供稳定持续的压紧力，避免加工或装配过程中工件出现移位、翘曲、振动偏移等问题，适配小批量多品种的柔性生产需求，在五金加工、家具制造、电子组装、小型设备维修工位都有极高的使用频次。从功能特性来看，这款夹具采用水平式操作手柄布局，操作时手柄沿水平方向扳动即可完成压紧与松脱动作，不会在夹具上方形成操作空间占用，适合上方需要预留刀具走刀空间、或者工件取放需要垂直方向无遮挡的工位使用；压头端采用可调节的橡胶缓冲压头结构，能够根据不同工件的厚度调整压合行程，同时软质接触端不会刮伤工件表面，对漆面工件、薄壁塑料件、软质木质工件都有很好的适配性；底座采用平底法兰式安装结构，能够通过螺栓直接固定在工装平台、工作台面或者专用治具板上，安装后整体结构刚性充足，压紧过程中不会出现底座翘曲、偏移的问题。在设计思路上，这款肘节夹具采用多连杆铰接的肘节机构原理，当手柄扳动到锁止位置时，连杆机构刚好越过机械死点，此时即使压紧端受到工件的反向弹力，机构也不会自行松脱，能够持续保持稳定的压紧力，只有反向扳动手柄打破死点平衡才能松开工件，这种结构不需要持续施加操作力就能保持夹紧状态，能够大幅降低操作人员的劳动强度；铰接位置均采用销轴铆接结构，转动部位配合间隙控制合理，长期反复扳动也不会出现明显的松旷问题，整体结构的耐用性能够满足工位高频次操作的使用需求。从安装边界与外形尺寸来看，这款夹具的底座为矩形平板结构，四个安装孔位对称分布，安装时只需要在对应安装面加工对应规格的螺栓过孔即可完成固定，不需要额外制作复杂的安装转接结构；压紧臂的伸出长度覆盖常规小型工件的压紧范围，压头的垂直调节行程能够适配不同高度差的工件装夹需求，整体结构紧凑，安装后不会占用过多的工作台面空间，多个夹具并排布置时也不会出现操作干涉的问题，能够根据工件的外形尺寸灵活布置压紧点位，适配不同形状工件的装夹定位需求。
