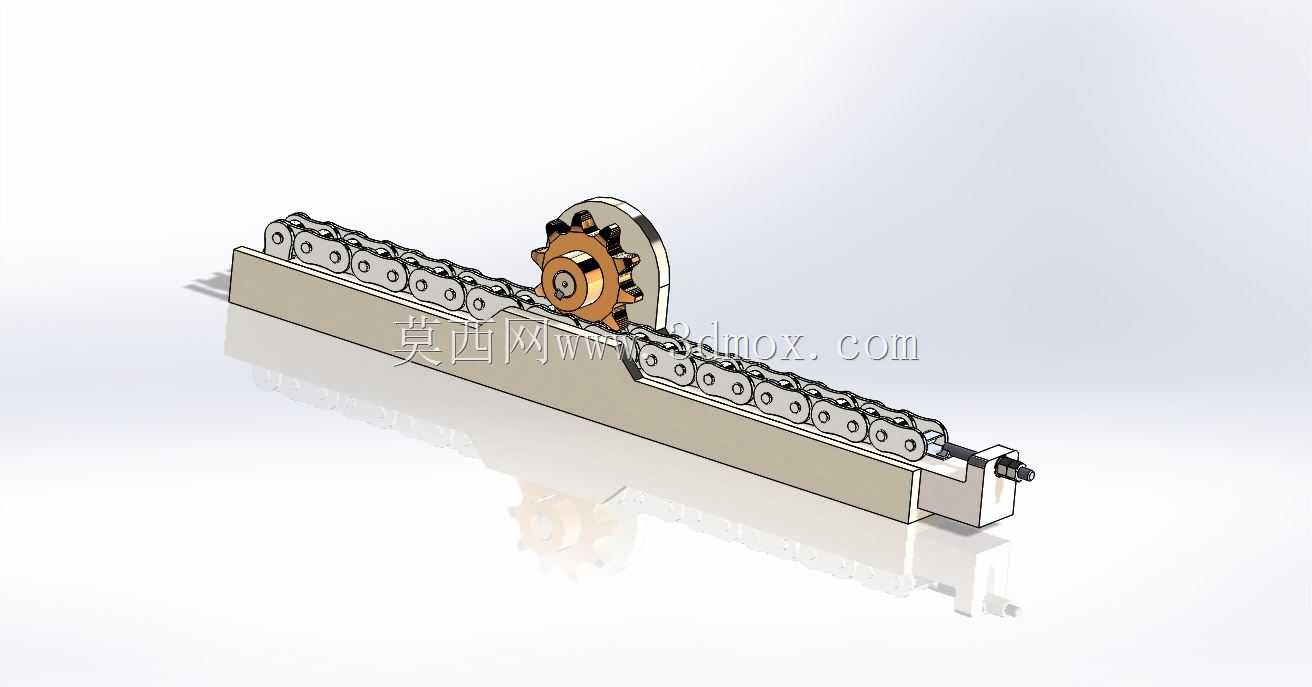

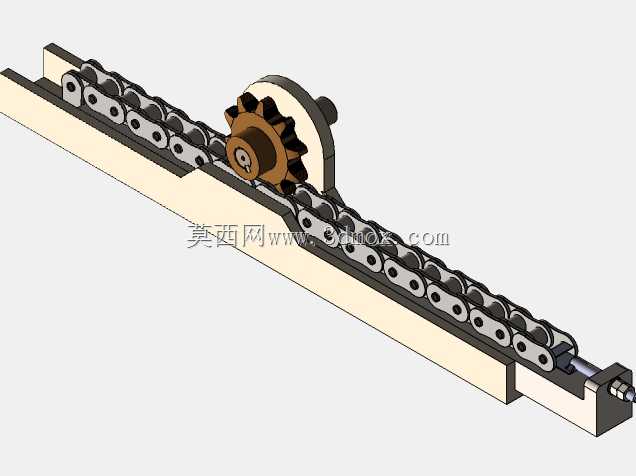

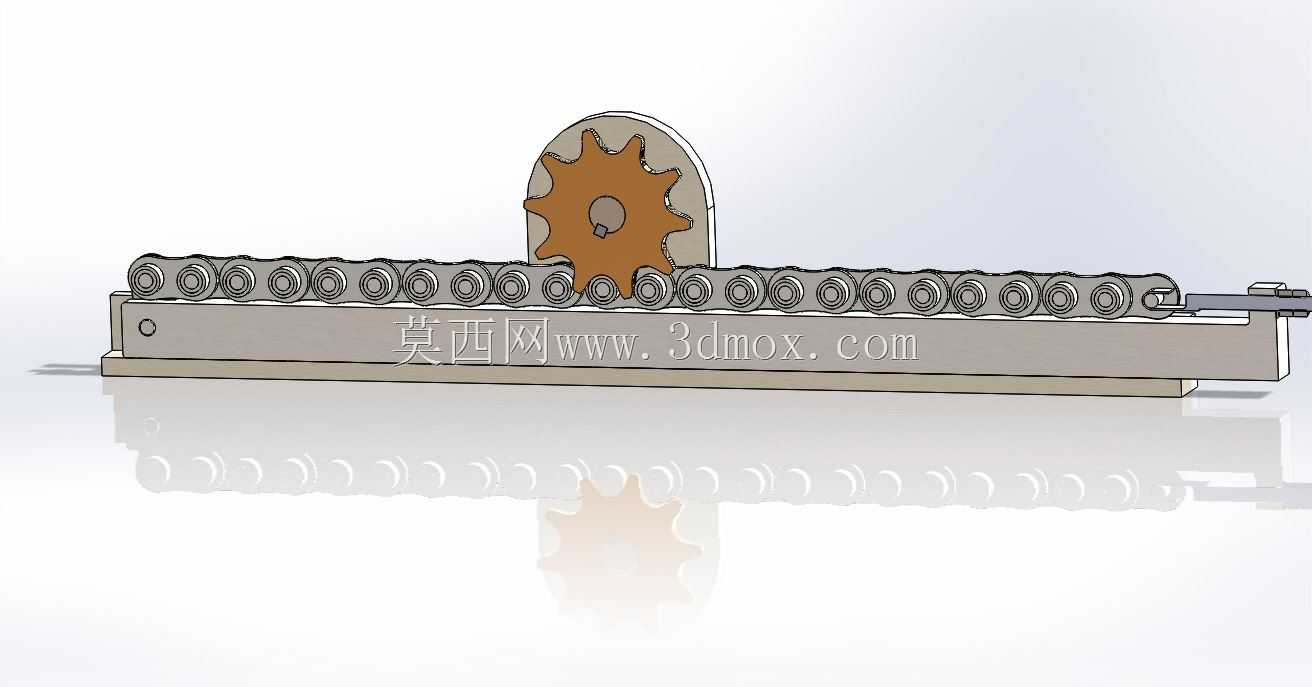

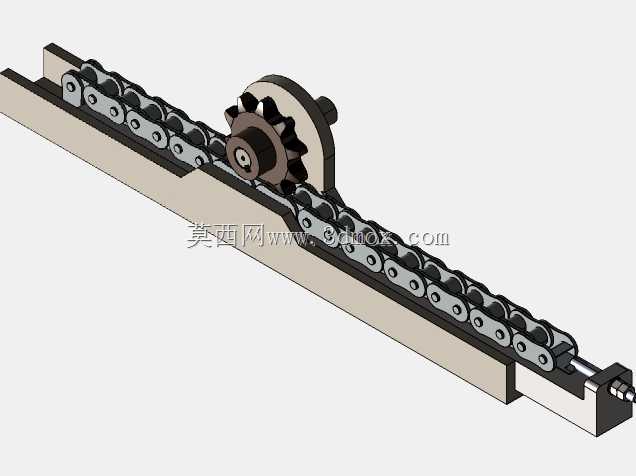

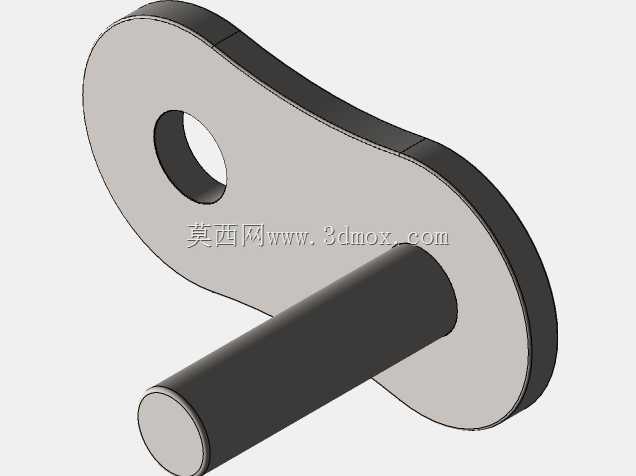

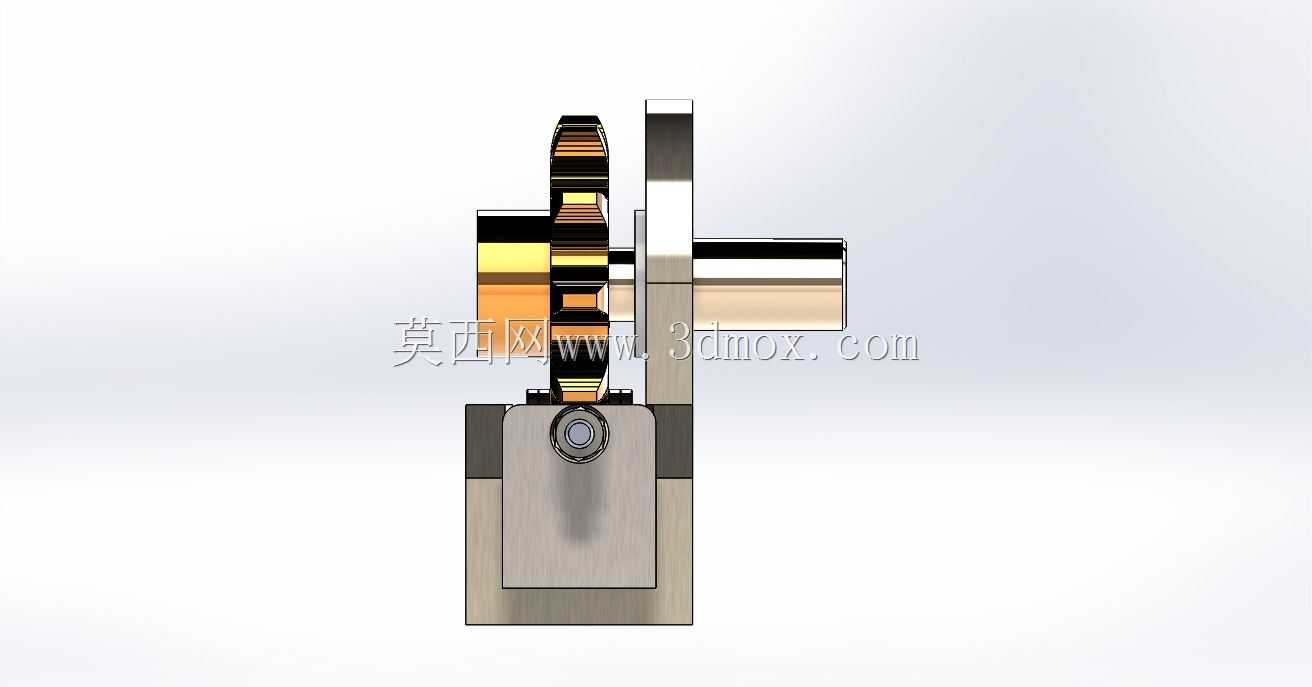

低成本链条式齿轮齿条直线传动机构

该传动机构主要面向中小载荷、低速直线往复运动的应用场景，常见于小型自动化生产线的工件推送工位、简易物料移栽设备、低成本非标输送线的挡停机构，以及小型加工设备的直线进给单元，尤其适合预算有限、对传动精度要求适中但需要稳定运行的民用小型机械、教学实训设备改造场景，能够在控制整体制造成本的前提下，替代传统高精度齿轮齿条或滚珠丝杠传动方案，大幅降低设备的前期投入成本。机构核心功能是将链轮的旋转运动，通过配套的滚子链条与一体式齿条基座的啮合配合，转化为稳定的直线往复运动，相比传统齿轮与齿条直接啮合的结构，该设计利用标准滚子链条作为啮合传动的中间载体，大幅降低了齿条的加工精度要求，无需对齿条齿形进行高精度磨削加工，普通型材经简单铣削即可作为基座使用，同时链条本身具备一定的缓冲吸震能力，可适配工况中存在轻微冲击、安装对中误差稍大的使用环境，有效降低了安装调试的难度。设计思路上，整体采用模块化拼接结构，基座选用标准矩形铝型材或冷拉型钢作为主体，沿长度方向加工出适配链条滚子的浅槽作为啮合齿位，无需定制专用齿条型材；链轮采用标准件链轮改制，搭配常规深沟球轴承作为转动支撑，轴端预留标准键槽与安装法兰，可直接适配市面常见的小型减速电机、步进电机输出轴，无需定制专用连接轴；链条选用标准节距的工业滚子链条，两端通过张紧调节块固定在基座两端，可通过端部的调节螺钉调整链条张紧度，补偿长期运行产生的磨损伸长，延长机构整体使用寿命。外形尺寸方面，整体基座宽度控制在80mm以内，整体高度不超过60mm，可根据实际行程需求灵活裁切基座长度，适配100mm至2000mm范围内的不同直线行程需求；安装边界上，基座沿长度方向预留标准T型槽或等距安装孔位，可直接通过T型螺栓或内六角螺丝固定在设备框架上，链轮组件的安装座预留腰型调节孔，可在20mm范围内调整链轮与链条的啮合中心距，降低安装时的对中精度要求，端部的张紧机构突出基座端面不超过30mm，不会额外占用过多设备安装空间，可适配紧凑空间内的传动布局需求。
