单级直齿圆柱齿轮传动箱结构设计

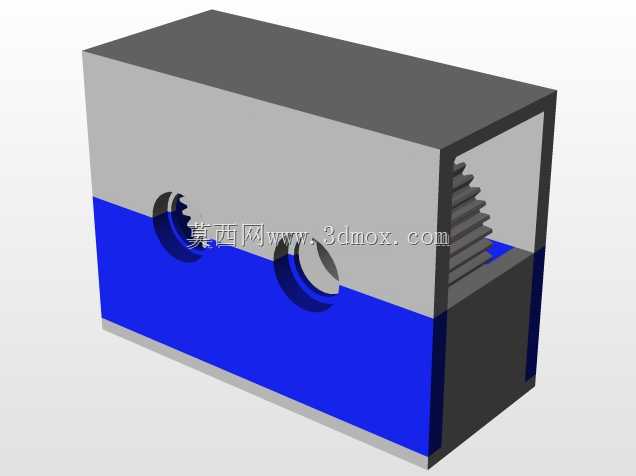

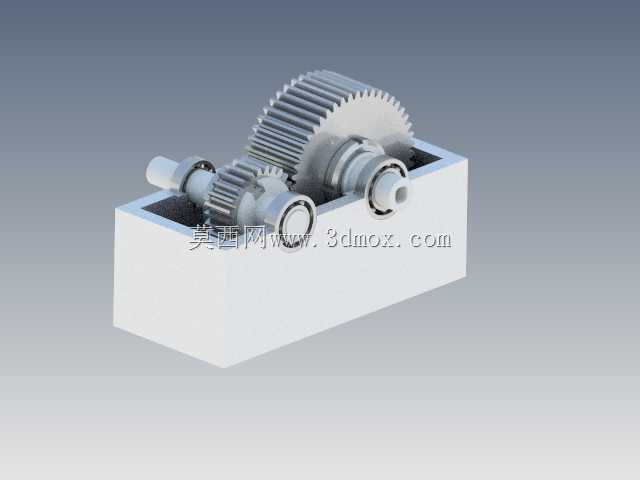

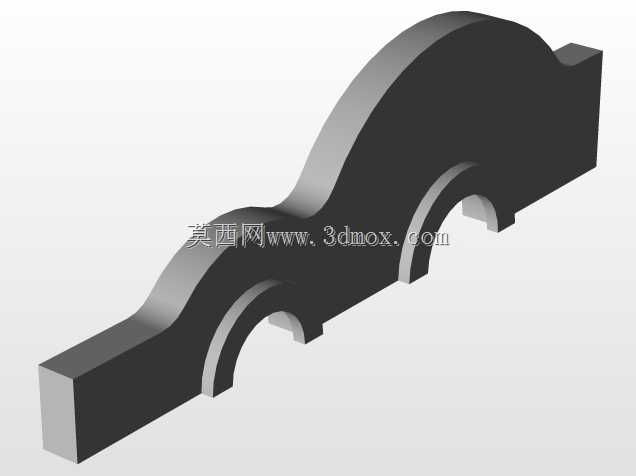

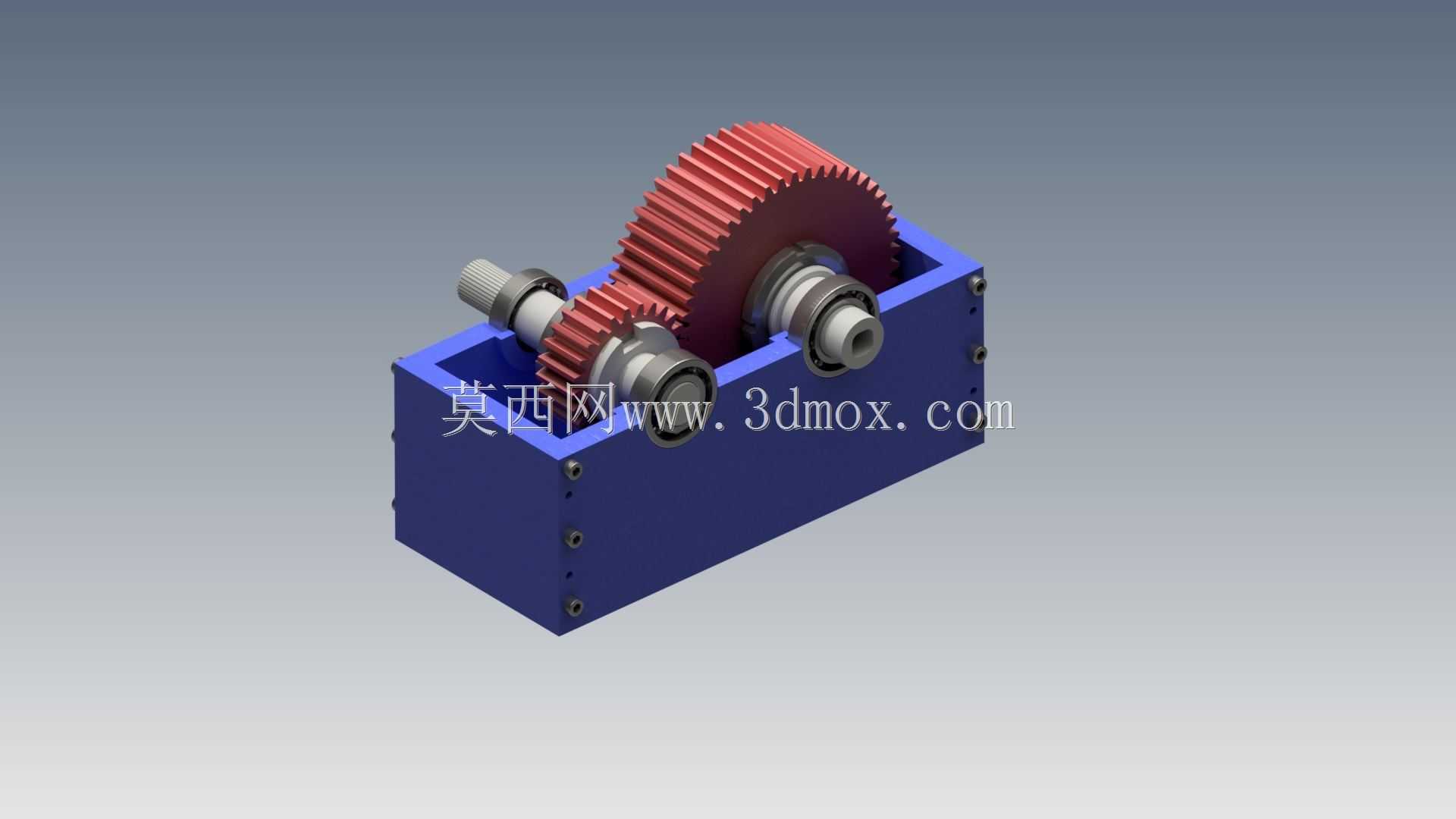

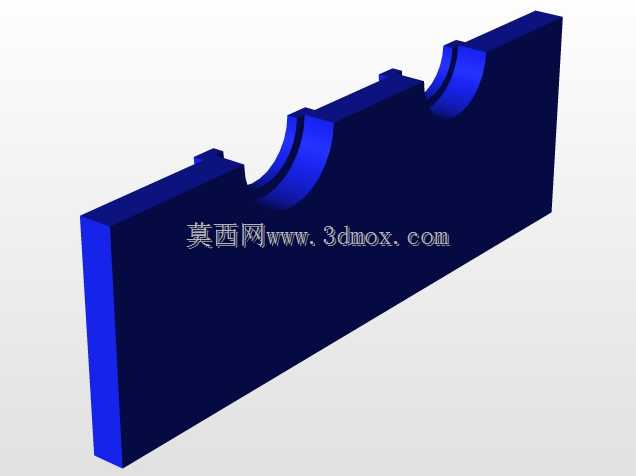

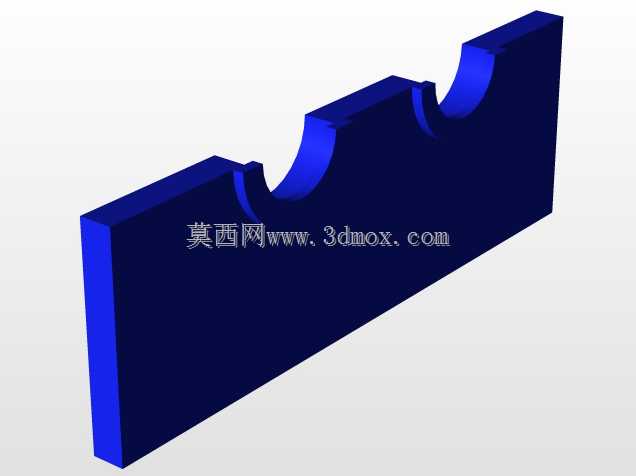

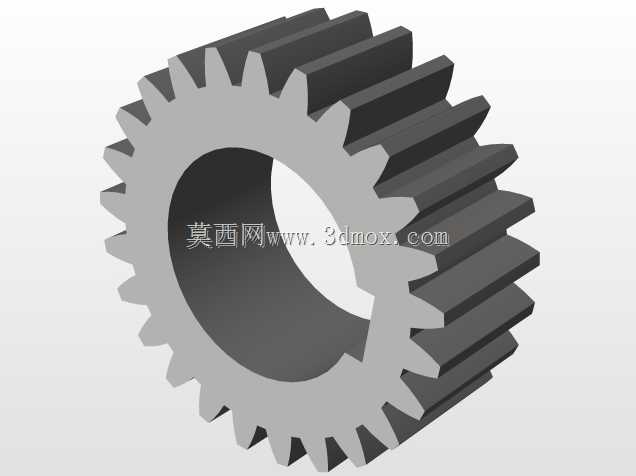

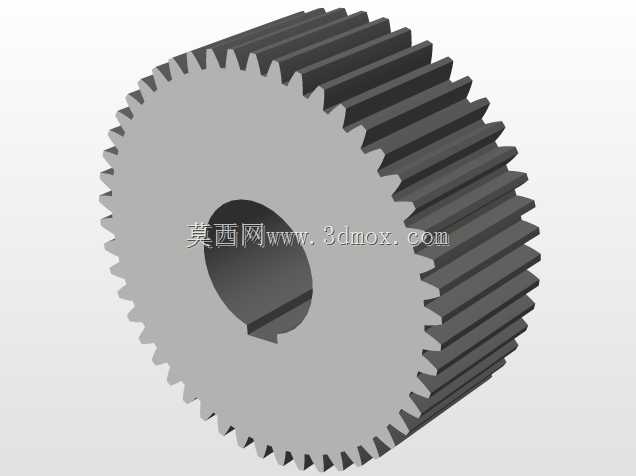

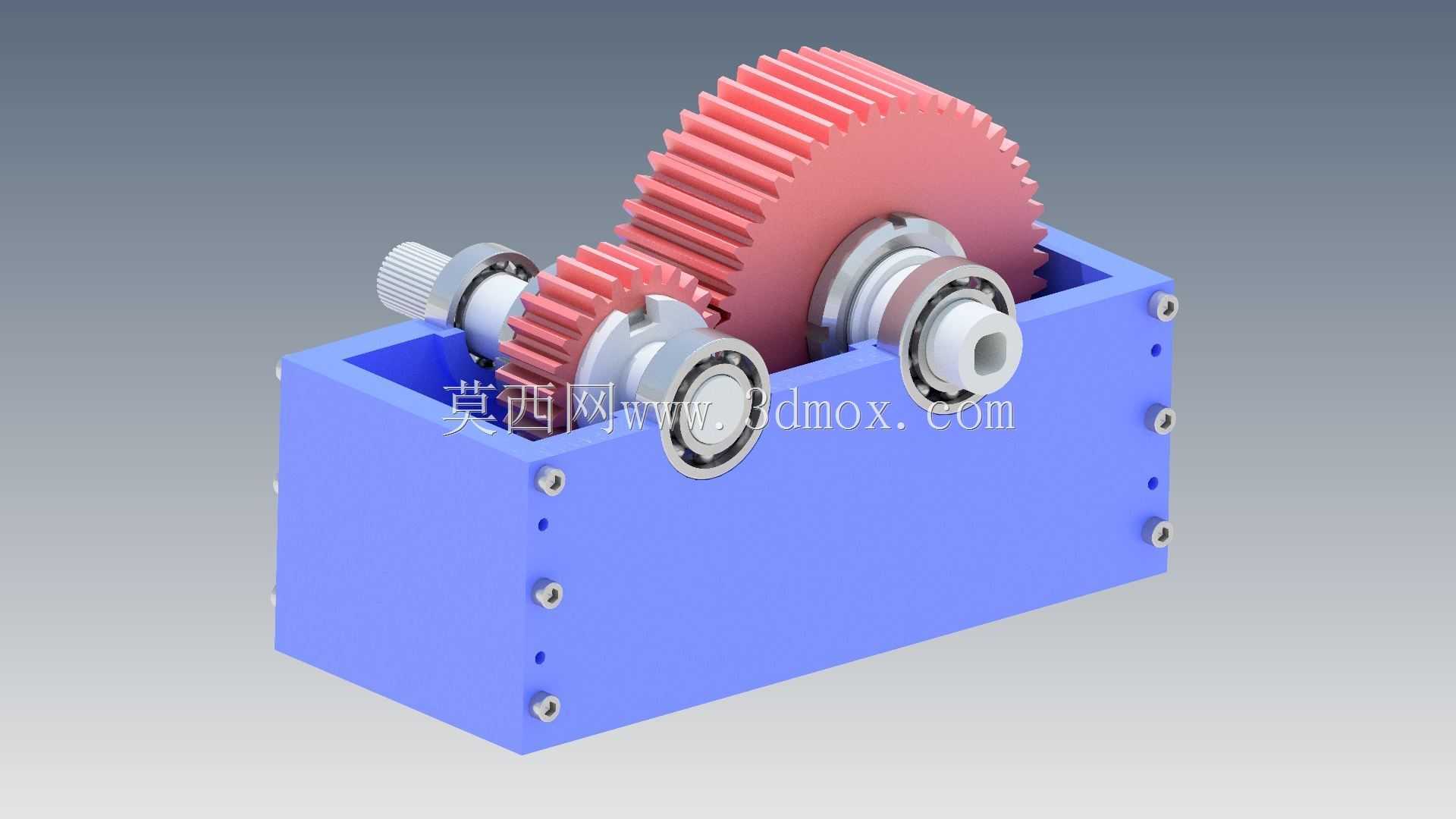

这款齿轮传动箱是工业传动系统中应用极为广泛的动力传递核心部件，主要适配中小功率的动力变速场景，常见于轻工生产线输送机构、小型农用作业设备、通用机床进给单元、小型工程机械辅助传动等场景，承担匹配动力源与执行端转速、放大输出扭矩的核心作用，能够将原动机输出的高转速低扭矩动力，通过齿轮副的啮合传动转换为低转速高扭矩的输出动力，满足下游执行机构的作业负载需求。该齿轮箱采用平行轴直齿圆柱齿轮传动结构，箱体内配置一大一小两个啮合直齿轮，分别对应输入轴与输出轴，齿轮采用渐开线齿形设计，啮合重合度适中，传动过程平稳、传动效率高，直齿结构加工装配难度低，后期维护更换配件便捷，适合常规工况下的长期连续运转。箱体采用一体式铸铁铸造成型结构，箱壁设置有均匀分布的连接螺栓孔，既可以保证箱体的结构刚性，承受齿轮啮合过程中产生的径向与轴向载荷，避免轴系出现形变偏移，也可以通过螺栓实现箱盖的紧密连接，同时预留的安装基面可以方便整机固定在设备机架上，保证运转过程的稳定性。设计过程中首先根据额定传递功率、输入输出转速比确定齿轮的模数、齿数、齿宽等核心参数，再根据齿轮的啮合中心距确定箱体的内部型腔尺寸，保证齿轮运转过程中不会与箱体内壁发生干涉，同时预留出足够的储油空间，满足齿轮飞溅润滑的需求，减少运转过程中的齿面磨损。轴系采用阶梯轴设计，轴承安装位、齿轮安装位、轴伸端的直径根据载荷大小逐级变化，既保证轴的抗弯抗扭强度，也方便齿轮、轴承等零部件的装配定位，轴伸端伸出箱体的位置配置有密封结构，避免箱体内润滑油泄漏，同时阻挡外界粉尘杂质进入箱体内部。箱体的外形轮廓规整，安装基面的螺栓孔位置按照通用安装尺寸设计，能够适配多数常规传动场景的安装边界，不需要额外制作过渡安装板即可直接替换同规格的传统齿轮箱，输入输出轴的轴伸尺寸符合通用传动接口标准，可以直接通过联轴器、带轮等连接件与动力源、执行机构对接，大幅降低现场安装调试的难度。箱体内腔的油位高度经过合理设计，既保证大齿轮转动时能够将润滑油带到啮合齿面实现充分润滑，也不会因为油位过高造成齿轮运转阻力过大、油温升高等问题，箱体侧壁预留有油位观察、换油的接口位置，方便日常使用过程中的维护保养。
