卧式单级离心水泵整机结构设计

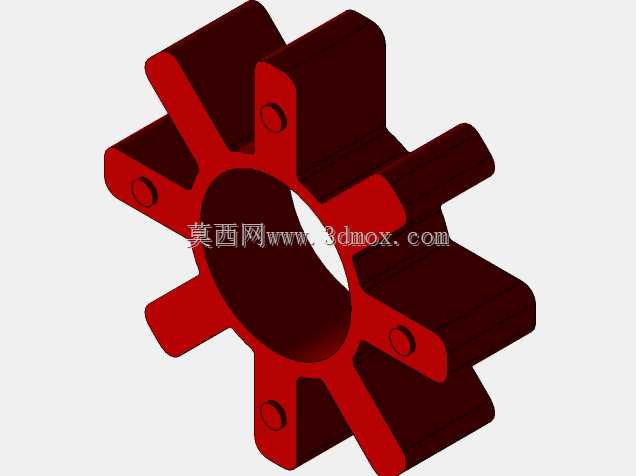

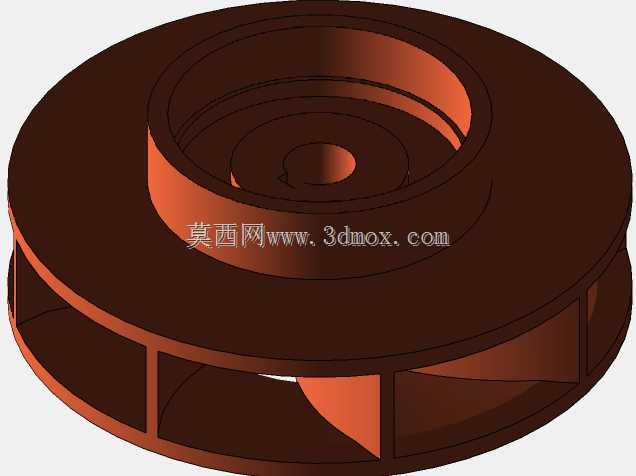

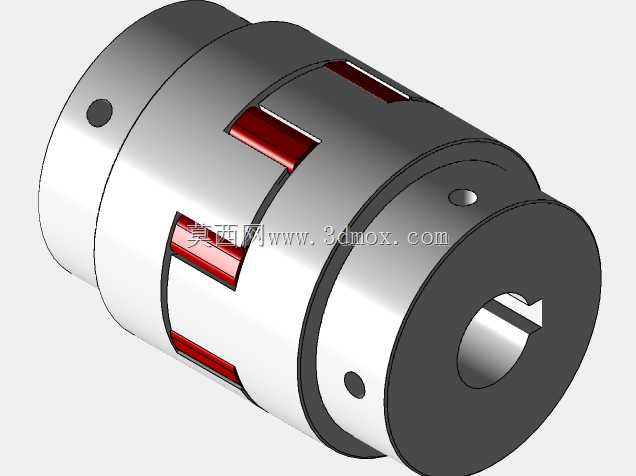

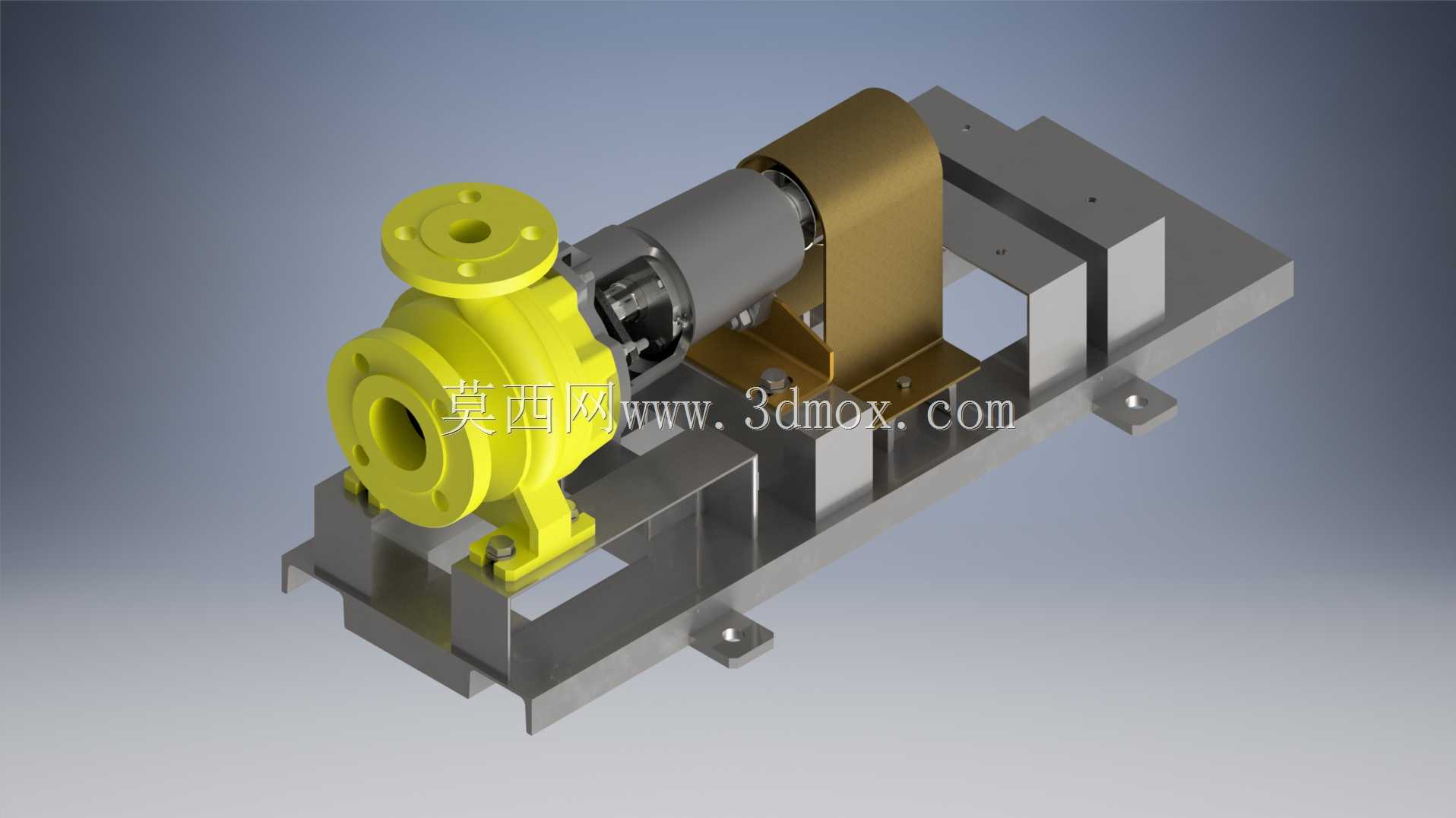

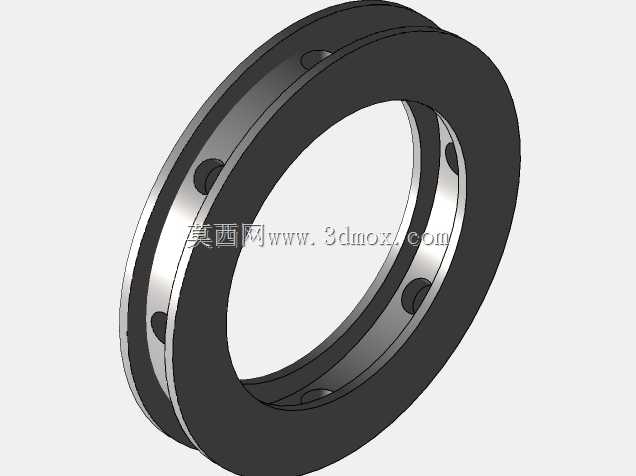

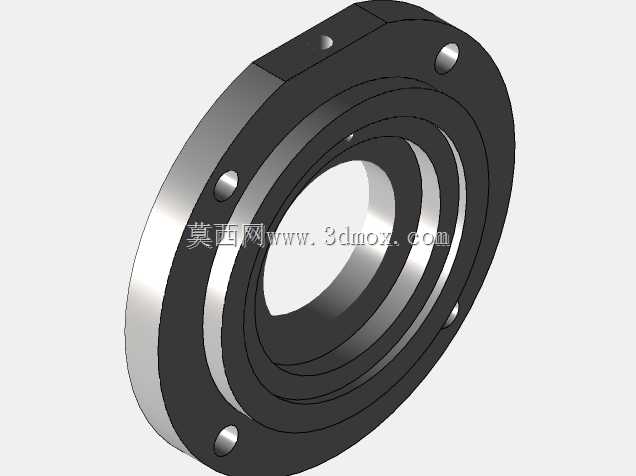

该款卧式离心泵主要面向民用建筑供水、工业循环水系统、暖通空调水循环、轻度腐蚀性流体输送等场景设计，可适配清水、物理化学性质近似水的介质输送需求，在市政供水增压、工厂生产工艺水循环、冷却塔配套输水、农田排灌等场景中均可稳定发挥作用，能够在常温工况下持续完成流体的增压输送任务，为管路系统提供稳定的流量与压力输出。从功能特性来看，该泵采用单级单吸悬臂式结构，泵体与驱动电机通过联轴器直连，中间设置防护式联轴器护罩，既可以避免运转过程中杂物卷入传动部位，也能对运维人员形成可靠的安全防护，泵壳采用蜗壳式流道设计，能够有效降低流体在泵腔内的水力损失，提升运行效率，进出口采用法兰连接形式，可与标准工业管路快速对接，降低现场安装的适配难度。在设计思路上，该模型完整还原了泵组的实际装配关系，泵头部分采用后开门式结构设计，日常检修维护时无需拆卸进出口管路与驱动电机，即可完成叶轮、机械密封等易损件的更换，大幅降低后期运维的时间成本与人力成本；底座采用型钢焊接式共用机架，泵体与电机统一安装在同一加工基准面上，能够有效保证泵轴与电机轴的同轴度，减少运转过程中的振动与噪音，延长轴承与密封件的使用寿命，机架底部预留的安装孔位可适配不同规格的地脚螺栓，方便现场将整机固定在混凝土基础或钢制安装平台上。从安装边界来看，该泵组整体为卧式布局，轴向尺寸沿电机与泵头的连接方向延伸，径向尺寸以泵体进出口法兰的最大外径、电机的机座外径为边界，安装时需要在泵组四周预留足够的操作空间，尤其是联轴器侧与泵头密封端，需要预留不小于单人操作的检修距离，进出口管路需要设置独立的支撑结构，避免管路重量直接作用在泵体上导致泵壳变形或轴系偏移；泵组的重心集中在底座中部区域，安装时需要保证基础平面的水平度误差控制在合理范围内，避免运转过程中出现额外的偏载力。该模型完整呈现了泵组从泵头、传动连接、动力单元到安装底座的全部结构细节，可用于泵类设备的结构教学、安装方案模拟、管路系统布局校核等场景，能够帮助设计人员直观掌握卧式离心泵的装配逻辑与安装要求，为实际工程中的泵组选型、布置、安装提供清晰的三维参考依据。
