内啮合液压齿轮泵结构设计方案

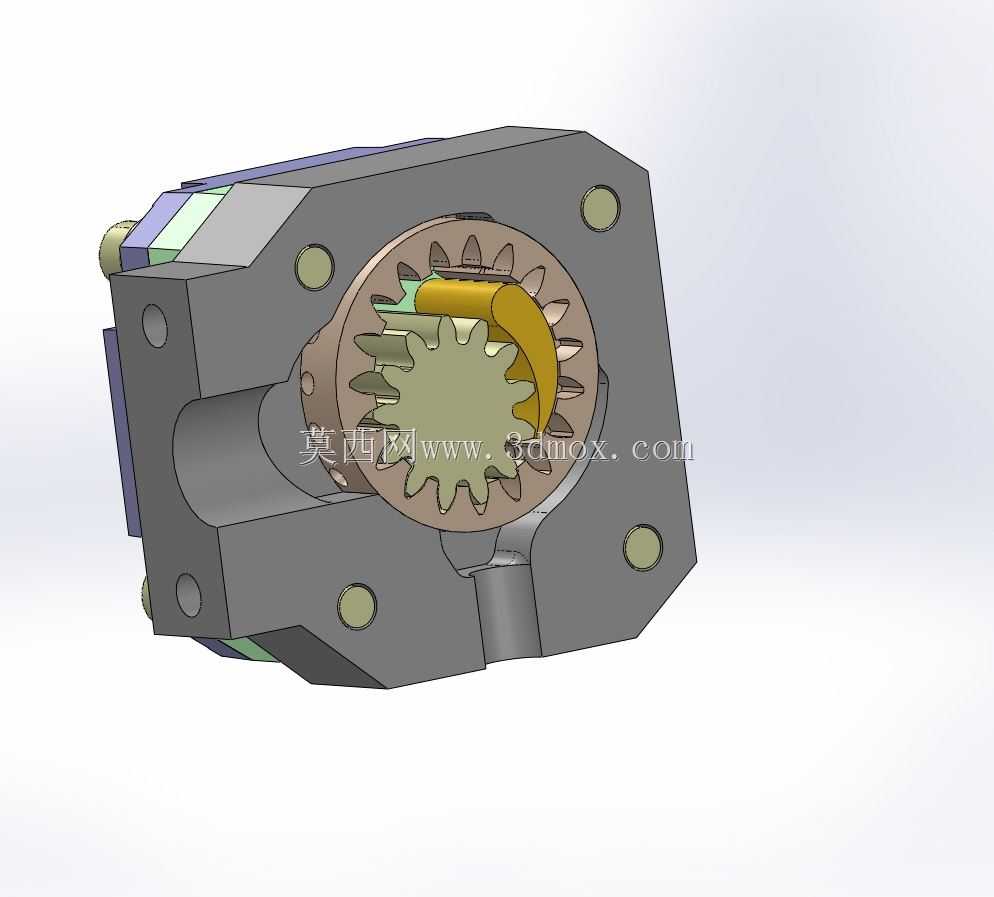

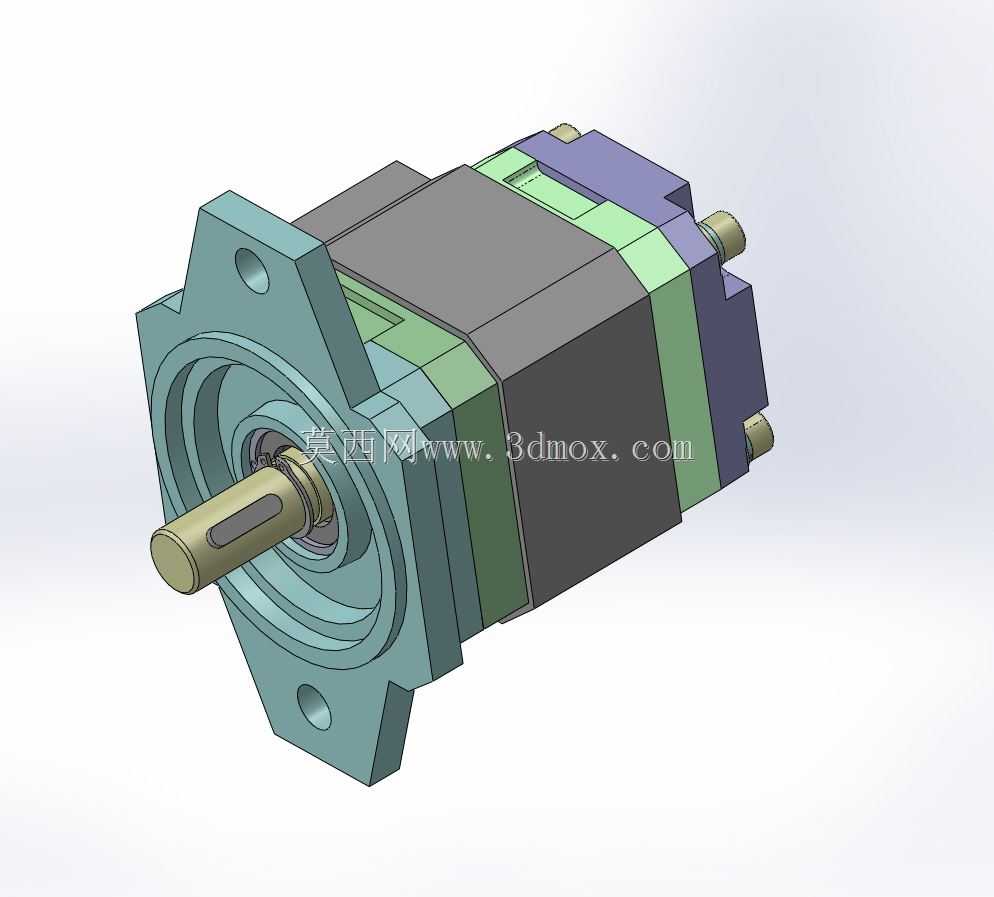

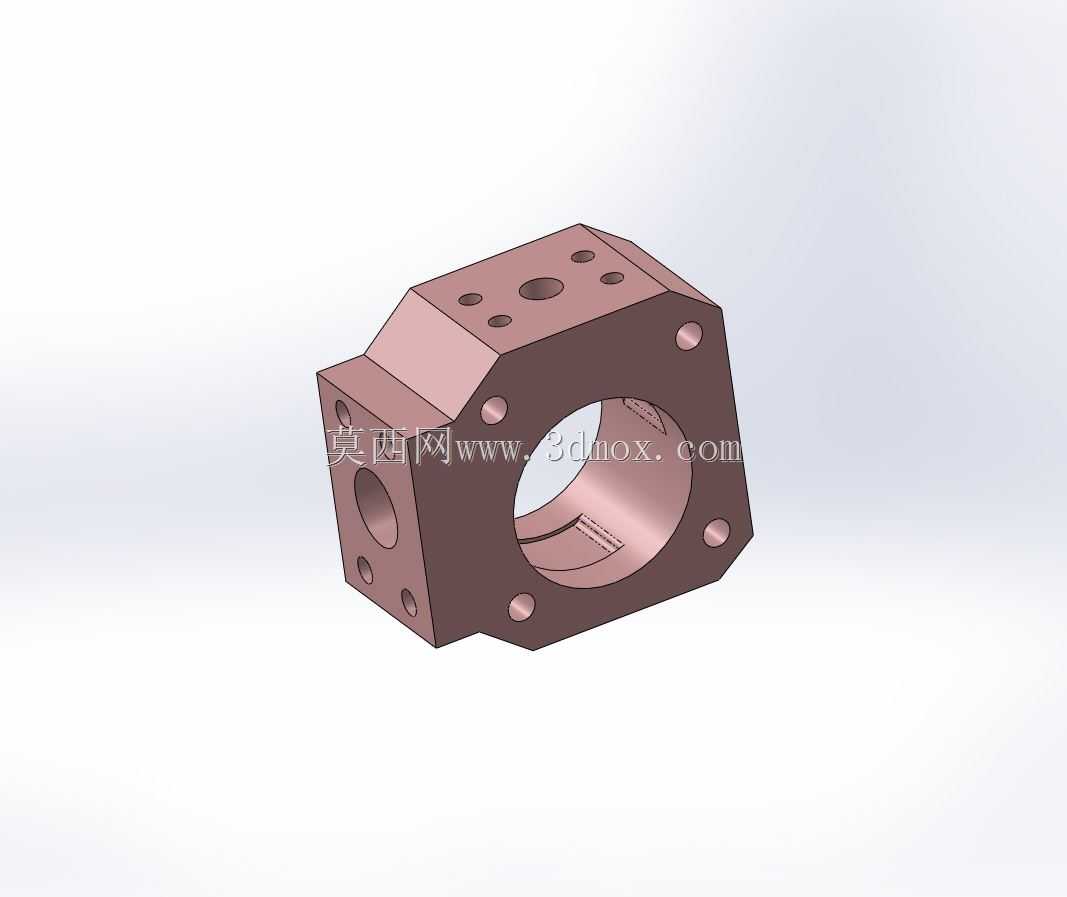

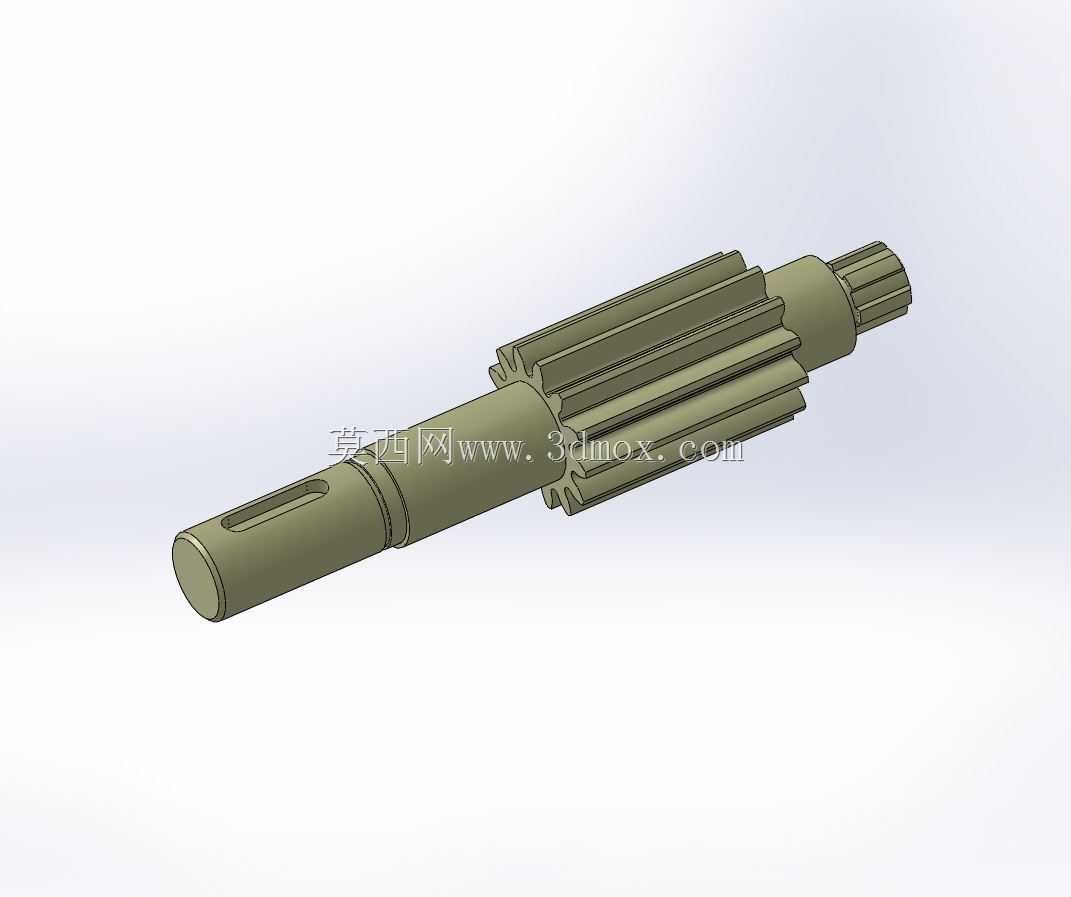

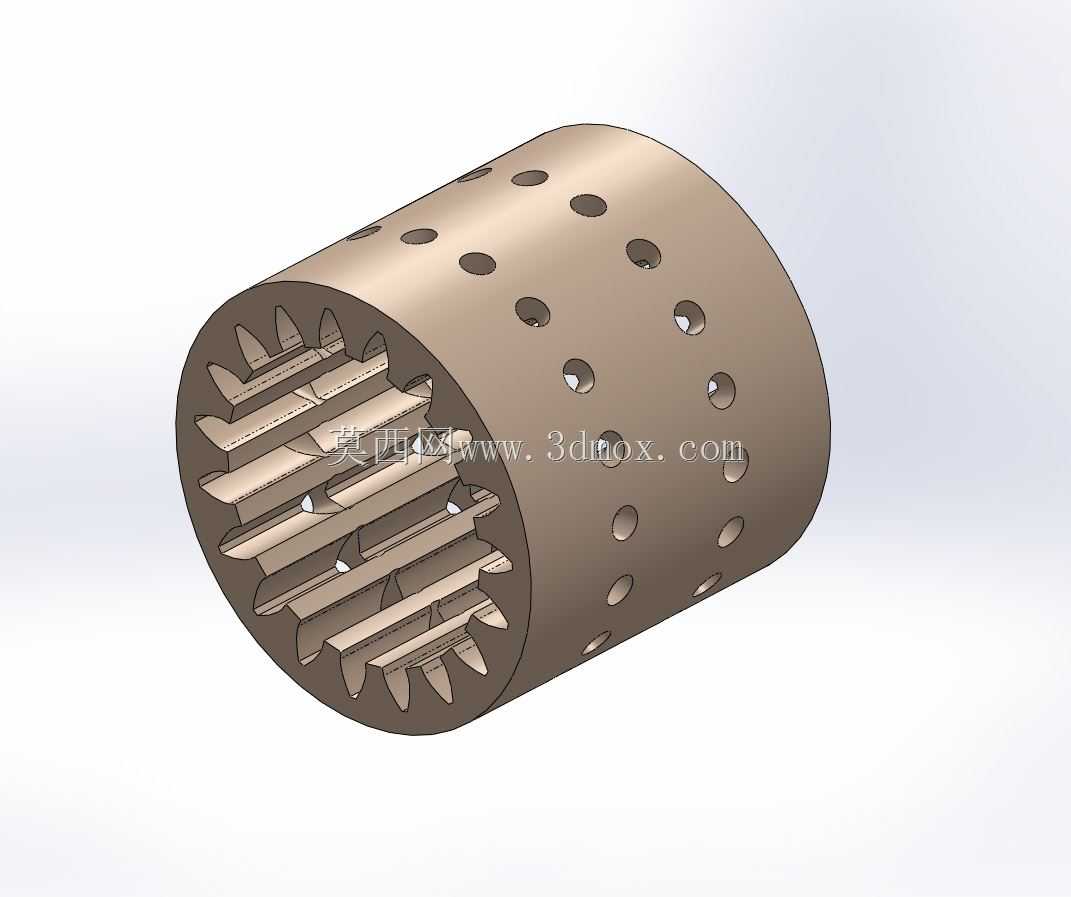

内啮合齿轮泵是液压传动系统中应用极为广泛的动力供给部件，常见于机床液压站、工程机械液压回路、注塑机锁模与射胶系统、冶金设备静压支撑回路、农业机械液压驱动单元等场景，核心作用是将原动机输入的旋转机械能转化为液压油的压力能，为整套液压系统提供稳定压力与额定流量的压力油源，相比外啮合齿轮泵，内啮合结构具备流量脉动小、工作噪音低、容积效率高、自吸性能优异的特点，尤其适合对传动平稳性要求较高的中低压液压工况。这款内齿轮泵采用轴向间隙补偿与径向浮动侧板的设计思路，进油口与出油口采用同侧布置的法兰安装结构，输入端为带标准平键槽的伸出轴，可直接通过联轴器与驱动电机或内燃机输出端连接，无需额外加装过渡传动部件，降低整套动力单元的装配复杂度。泵体采用分段式叠装结构，从前端法兰安装座到后端盖依次设置前支撑轴承腔、内齿圈与小齿轮啮合腔、轴向补偿侧板腔、后密封腔，各段腔体通过精密止口定位，连接螺栓采用圆周均布排布，保证泵体在额定工作压力下的连接刚性与密封可靠性，避免高压工况下出现腔体渗漏或连接变形问题。从安装边界来看，前端法兰采用菱形安装面，两个安装孔对称分布在输入轴两侧，可直接固定在阀块或安装支架的对应平面上，输入轴伸出长度与轴径匹配常规液压泵的连接标准，无需额外定制转接轴套；泵体整体外形为方型叠装结构，各段外轮廓无突出的异形结构，安装时所需的外围预留空间较小，可适配集成度较高的液压站布局需求，也能在狭小的设备安装舱内完成装配。在功能特性设计上，内齿圈与小齿轮采用变位齿轮参数设计，啮合过程中困油区容积变化平缓，配合侧板上的卸荷槽结构，可大幅降低困油带来的压力冲击与工作噪音；齿轮与腔体内壁的配合间隙经过优化，既保证转动过程无卡滞摩擦，又能减少高压油的内泄漏，提升泵的容积效率；轴端采用双唇口密封圈结构，可同时阻挡外部粉尘进入泵腔、防止内部液压油向外渗漏，适配多粉尘的工业作业环境。
