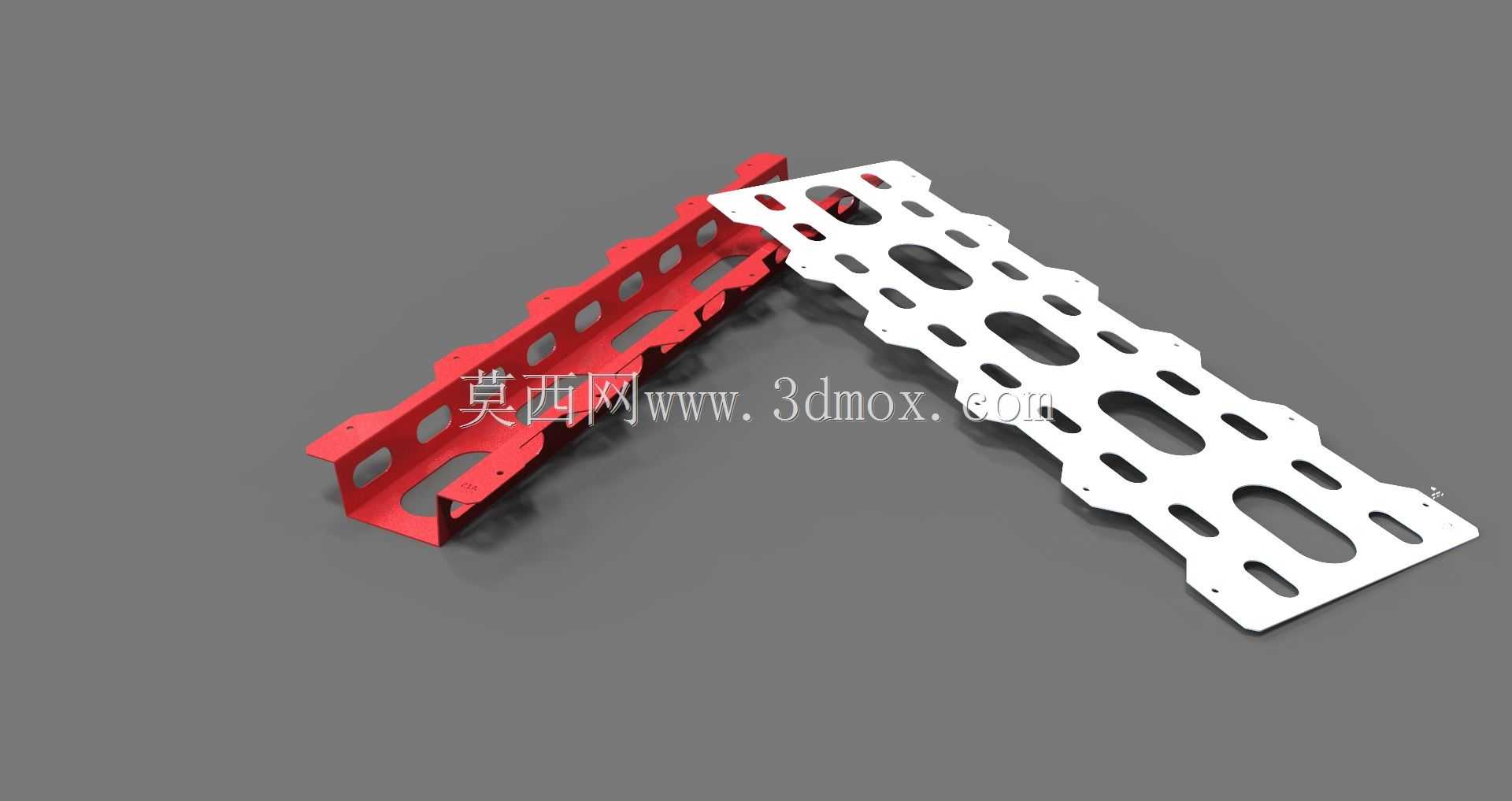

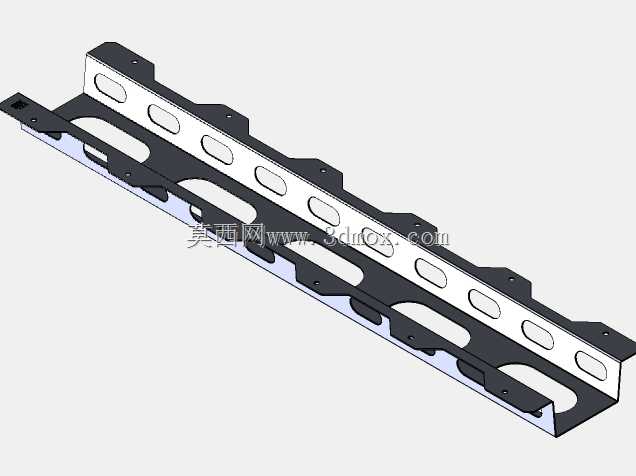

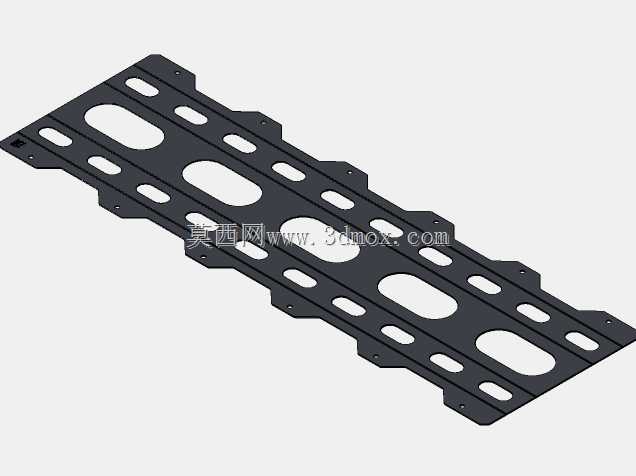

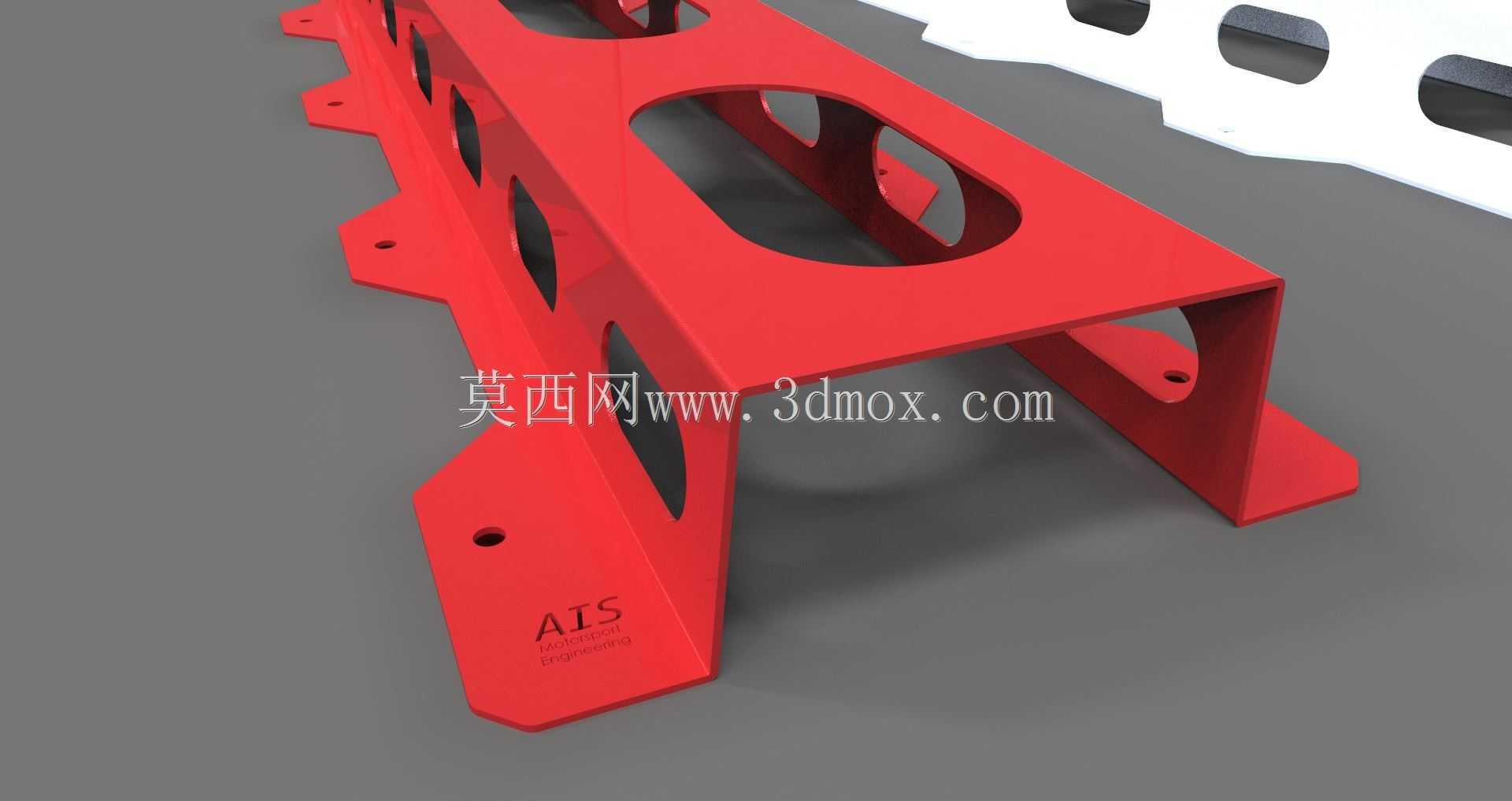

马自达MX5跑车底盘加强轨结构设计

该款底盘加强轨主要应用于初代马自达MX5（含Miata、Eunos同平台车型）的底盘强化场景，是民用跑车底盘改装、赛道化升级领域的常用结构件，核心作用是弥补原厂开放式底盘在激烈驾驶工况下的刚性不足问题，抑制车身过弯时的底盘扭转形变，提升转向响应精度与行驶循迹性，既适配日常街道行驶的底盘质感升级需求，也能满足赛道日驾驶时的车身刚性要求。从实际用途来看，该部件安装于底盘纵梁之间的核心受力区域，通过多点位刚性连接将两侧纵梁的受力进行传导分散，在车辆经过颠簸路面、高速过弯、紧急变道时，可有效减少底盘的形变余量，避免长期激烈驾驶导致的底盘金属疲劳，同时降低车身异响的产生概率，兼顾日常行驶的舒适性与激烈驾驶的支撑性。在功能特性上，该加强轨采用钣金弯折成型的槽型主体结构，主体截面为开口朝下的U型结构，在保证纵向抗扭强度的同时尽可能降低部件自重，避免过度增加车辆簧下质量影响操控表现；轨身开设多组不同规格的镂空减重孔，所有镂空边缘均做圆弧过渡处理，避免应力集中导致的部件开裂；两侧延伸出带安装孔的固定支耳，支耳与主体采用一体化弯折成型，无额外焊接接缝，整体结构强度更高；支耳上的安装孔位完全匹配原厂底盘的预留安装点位，安装时无需对原厂底盘进行打孔、切割等破坏性改动，可直接通过螺栓完成固定，适配性极强。从设计思路来看，该部件完全遵循原厂底盘的安装边界进行开发，整体长度匹配MX5底盘两侧纵梁的间距，宽度控制在不影响底盘排气、管线布置的范围内，安装后部件最低点高于原厂底盘护板的最低位置，不会降低车辆的通过性，避免日常行驶出现托底磕碰的问题；结构设计上充分利用钣金件的成型特性，通过弯折形成的加强筋结构提升整体刚性，相比传统焊接式加强轨拥有更好的一体性，表面做红色涂装处理，既可以起到防锈防腐的作用，也能满足改装用户对底盘视觉效果的需求。在安装边界上，该部件的所有固定支耳位置均对应原厂底盘的螺栓孔位，安装时仅需将车辆举升，对准孔位后使用对应规格的螺栓紧固即可，安装过程无需调整周边的排气、悬挂部件，普通维修门店即可完成安装作业；部件安装后与周边底盘部件保留足够的安全间隙，不会在车辆行驶过程中与排气、悬挂运动部件产生干涉，长期使用的稳定性更强。
