航模用外转子无刷动力电机结构设计

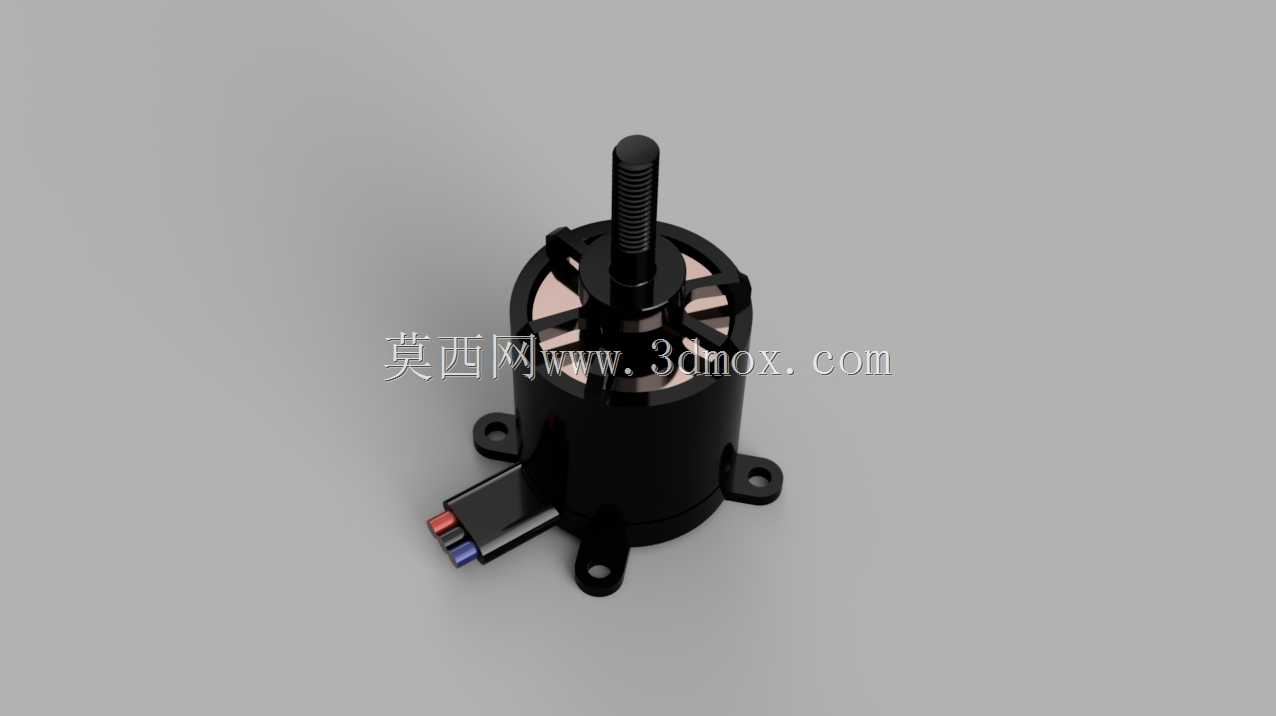

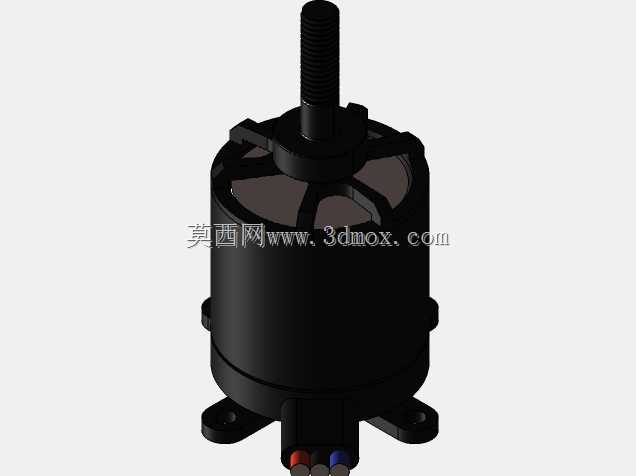

这款外转子无刷动力单元，是面向小型航空模型领域开发的核心动力部件，主要适配小型固定翼航模、多旋翼无人机、小型无人穿越机以及轻量化机器人动力场景，作为整套设备的动力输出核心，它承担着将电能转化为旋转机械能，带动螺旋桨产生拉力或推力的核心作用，直接决定航模类设备的动力响应速度、续航表现与飞行稳定性。在实际使用场景中，这类动力单元常被用于入门级航拍无人机、休闲竞速穿越机、教学类固定翼航模以及小型陆地机器人的行走驱动，能够在轻量化的体积限制下输出充足的扭矩，满足小载荷设备的动力需求。从功能特性来看，该动力单元采用外转子结构设计，转子外壳直接随磁钢旋转，能够直接安装螺旋桨等负载，省去了额外的传动结构，大幅降低了动力传输过程中的损耗，同时外转子的转动惯量更大，运行时的转速稳定性更强，能够适配不同尺寸的螺旋桨负载，在宽转速区间内保持平顺的动力输出。出线端采用标准的三相接线结构，搭配不同颜色的线序标识，能够方便使用者快速对接电调设备，降低接线错误的概率，底座的三个带孔安装耳采用均匀圆周分布设计，能够通过螺丝快速固定在航模的电机座或者设备安装板上，安装定位精准，固定后能够承受飞行过程中的振动与拉力载荷，不会出现松动移位的问题。在设计思路上，这款动力单元的整体结构优先考虑轻量化与散热需求，外壳采用薄壁筒状结构，端盖位置预留了通风间隙，在转子高速旋转时能够带动空气流过线圈区域，带走持续工作产生的热量，避免长时间高负载运行时出现过热退磁的问题。顶部的输出轴采用带螺纹的结构设计，搭配配套的桨夹即可快速固定螺旋桨，安装拆卸便捷，能够适配不同孔径的常用航模螺旋桨。在外形尺寸与安装边界上，该动力单元的整体直径适配小型航模的常用电机座安装尺寸，三个安装耳的孔位间距符合主流航模机架的安装标准，轴向长度紧凑，不会占用过多的机身内部空间，出线端的位置避开了安装固定区域，接线后不会与机架结构产生干涉，整体的重量控制在同级别动力单元的常规水平，不会给航模带来额外的负重负担。在细节设计上，动力单元的表面做了哑光黑色的表面处理，既能够提升金属部件的抗氧化能力，也能避免在户外使用时因为反光影响航模的视觉观察，安装耳的边角做了圆弧过渡处理，不会在安装操作时划伤使用者或者划破线材，整体结构没有多余的突出部件，能够很好地融入航模的整体气动外形中，减少飞行过程中的额外风阻。
