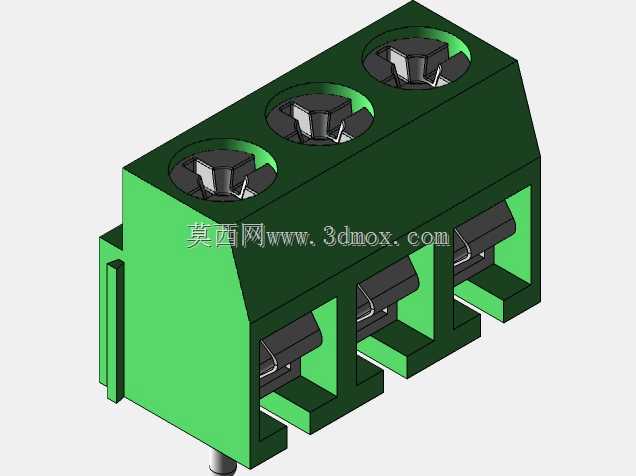

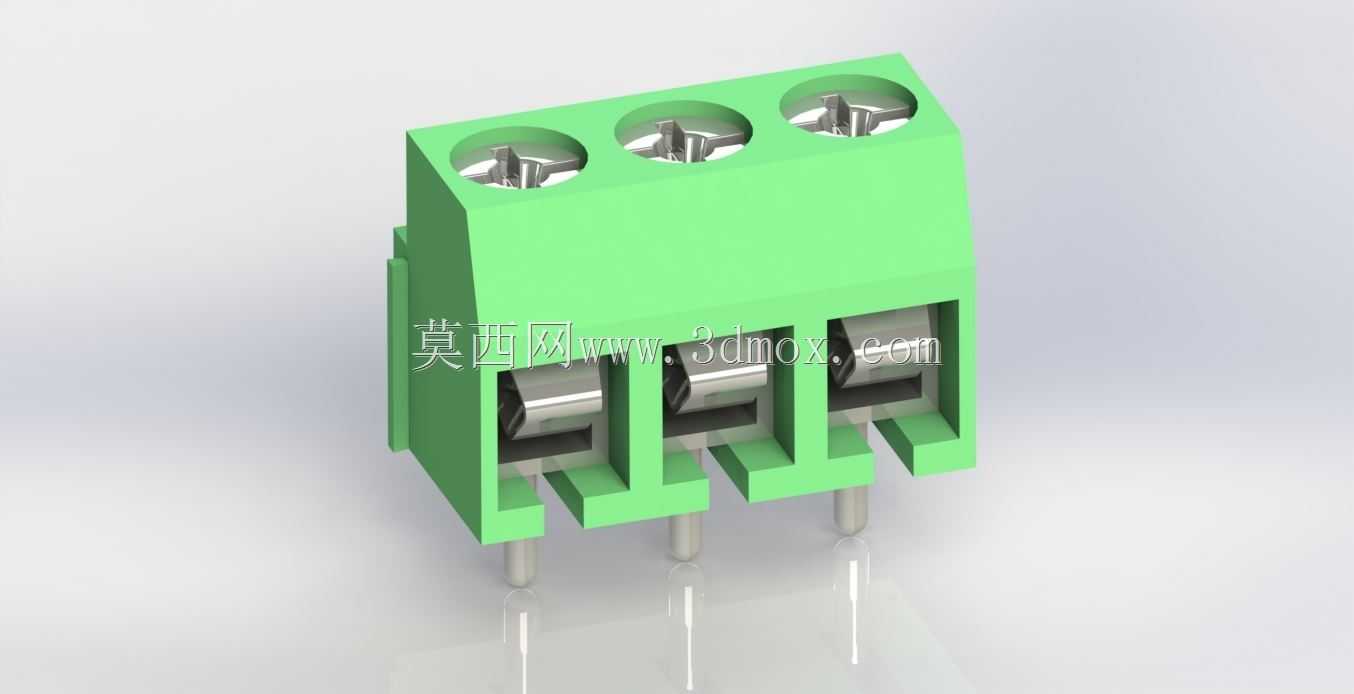

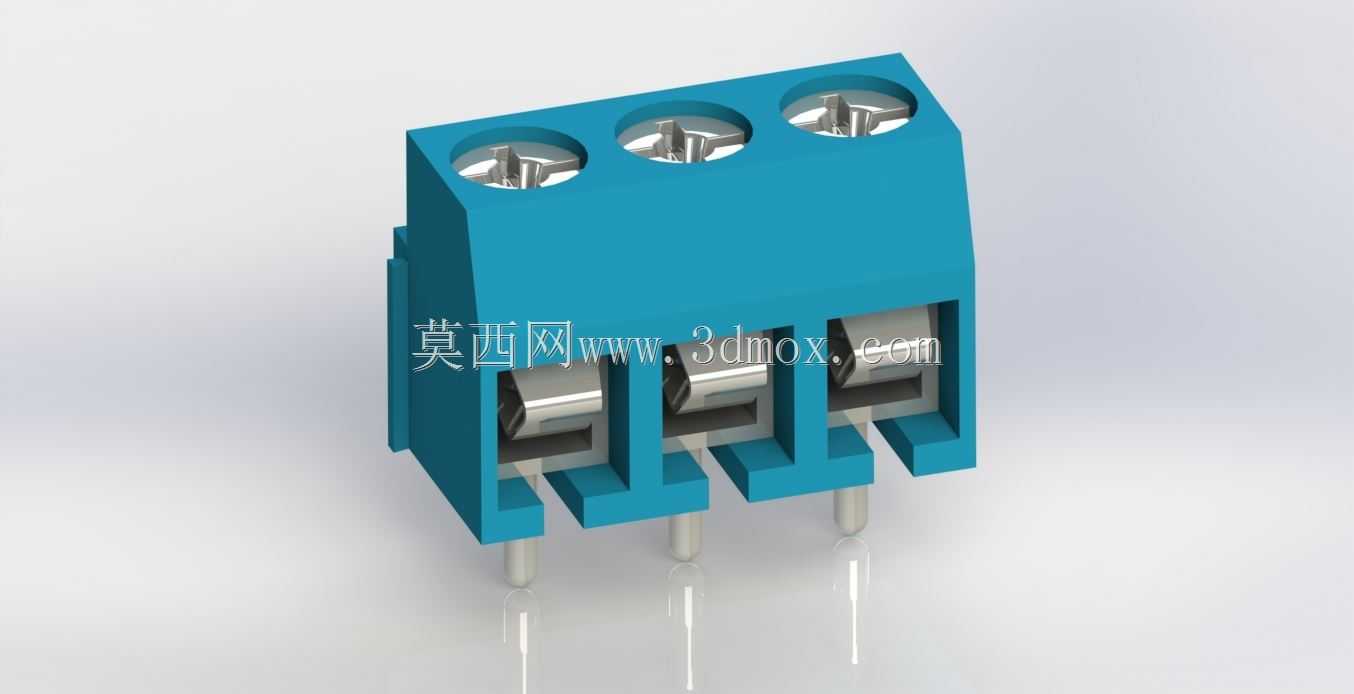

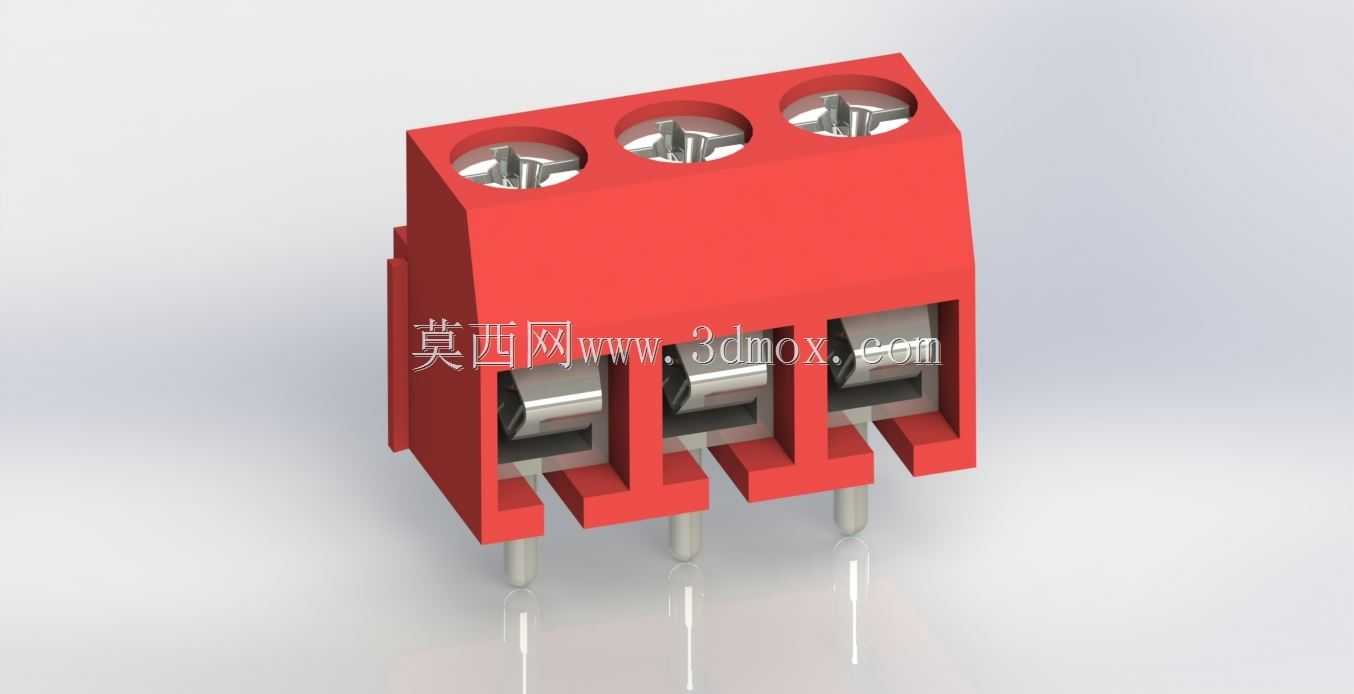

三引脚PCB螺丝式快接接线端子结构

项目分类:3D模型 发布时间:2021-05-20 ID:177591
  • 三引脚PCB螺丝式快接接线端子结构
  • 三引脚PCB螺丝式快接接线端子结构
  • 三引脚PCB螺丝式快接接线端子结构
  • 三引脚PCB螺丝式快接接线端子结构
  • 三引脚PCB螺丝式快接接线端子结构
  • 三引脚PCB螺丝式快接接线端子结构
  • 三引脚PCB螺丝式快接接线端子结构

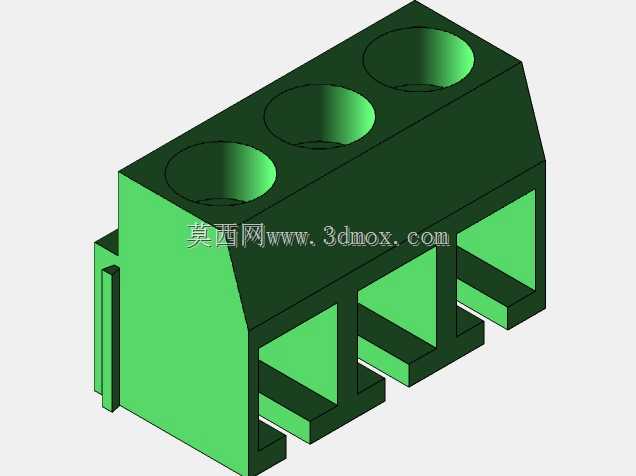

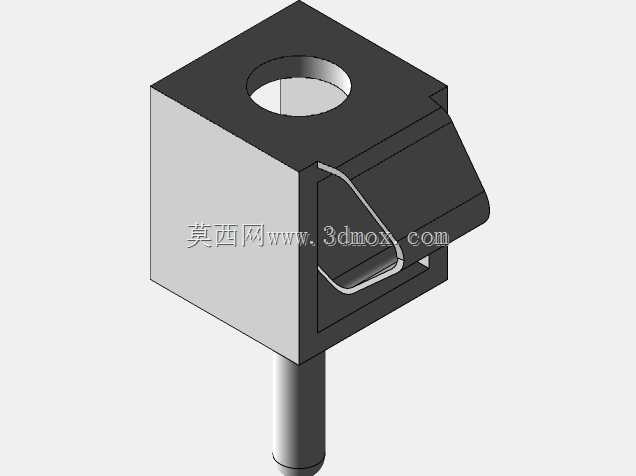

这款三引脚PCB螺丝式快接接线端子,是电子电气设备内部实现导线与印制电路板可靠电气连接的核心基础连接件,广泛应用于工业控制板卡、小型电源模块、家电控制主板、传感信号采集模块、低压配电终端等场景,承担着导线端接、电流导通、线路固定的核心作用,是板级电气连接方案中兼顾可靠性与操作便捷性的常用选型。从实际使用场景来看,这类端子主要适配单股硬导线或者带冷压端头的多股软导线,无需焊接即可完成导线与PCB的导通连接,相比直插焊接式接线方式,能够大幅提升现场接线、后期线路检修维护的效率,尤其适合需要频繁调整接线、或者现场施工空间有限无法开展精细焊接作业的应用场景。在功能特性设计上,这款端子采用顶部螺丝锁紧结构,每一个接线位对应独立的金属导电腔体与锁紧螺丝,旋拧顶部螺丝即可带动内部金属压块下行,将插入接线孔的导线牢牢压紧在导电基座上,既能够保证足够的接触压力降低接触电阻,避免大电流通过时出现接头发热、氧化松动的问题,又能通过独立的绝缘隔腔将相邻接线位完全分隔,杜绝不同线路之间的爬电、短路风险,三个接线位的排布间距符合常规低压板级连接的安全爬电距离要求,能够适配交流250V以内、额定电流范围内的低压信号与功率线路连接。从设计思路层面,这款端子采用直插式PCB安装引脚,三个定位引脚与接线腔体一一对应,引脚长度与直径适配常规厚度的印制电路板安装孔,生产组装时可直接插入PCB对应过孔后进行波峰焊或者手工焊接固定,引脚的位置度公差经过严格管控,能够保证批量生产时插件工序的顺畅性,不会出现引脚错位无法插装的问题;外部绝缘基座采用高强度工程塑料注塑成型,具备优秀的绝缘性能、耐热性能与抗冲击性能,能够耐受波峰焊时的短时高温,同时在日常使用中具备足够的结构强度,不会因为反复旋拧螺丝出现基座开裂、螺纹滑牙的问题。在外形尺寸与安装边界上,这款端子整体为规整的长方体结构,三个接线位沿长度方向等距排布,宽度方向的尺寸紧凑,不会占用过多PCB板上的布局空间,安装时仅需要在PCB上对应位置预留三个引脚安装孔以及对应的端子本体避让区域即可,接线方向为正面水平进线、顶部螺丝锁紧,接线操作空间预留要求低,即使周边布置有其他低矮电子元器件也不会影响接线操作,底部引脚伸出长度适配常规PCB焊接工艺要求,焊接后引脚与焊盘的结合强度足够,能够承受导线拉扯时的外力,不会出现端子从PCB上脱落的问题。
