可调直径CO2激光管固定支撑座

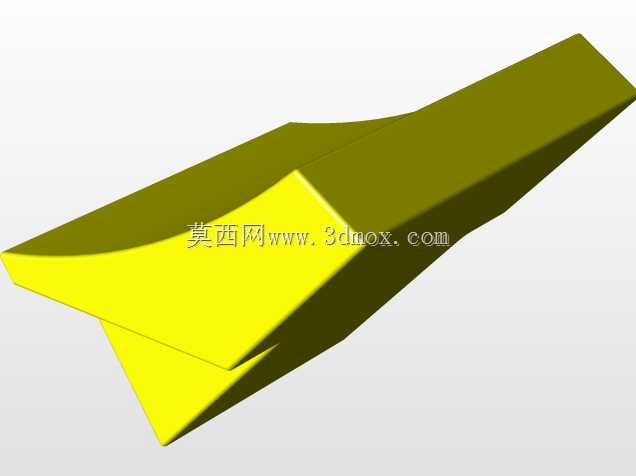

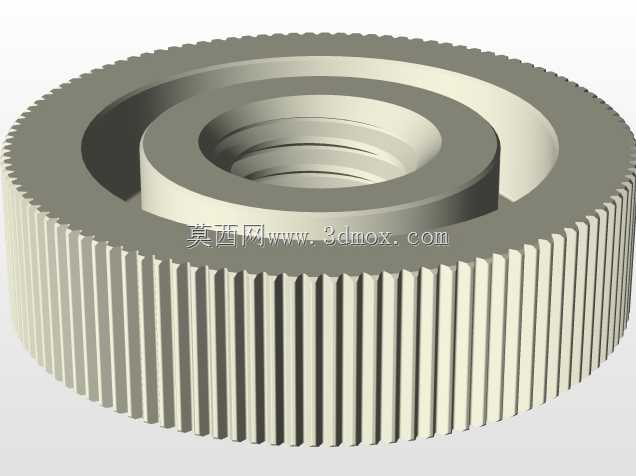

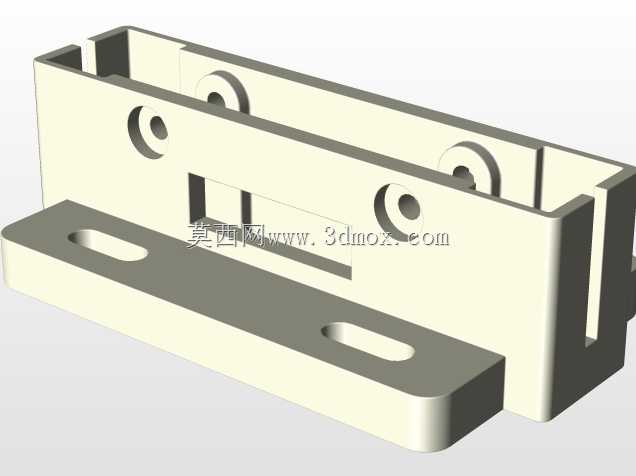

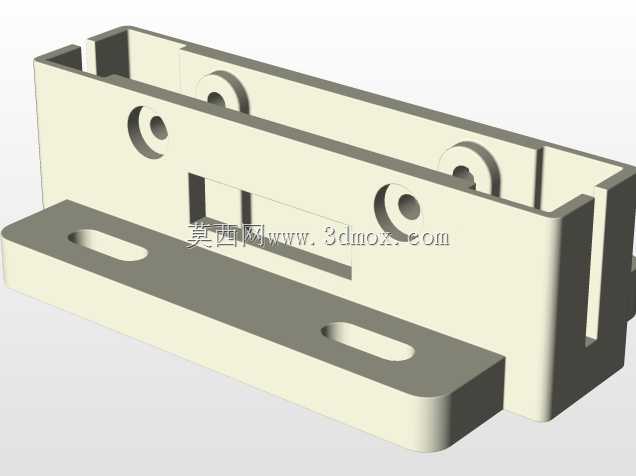

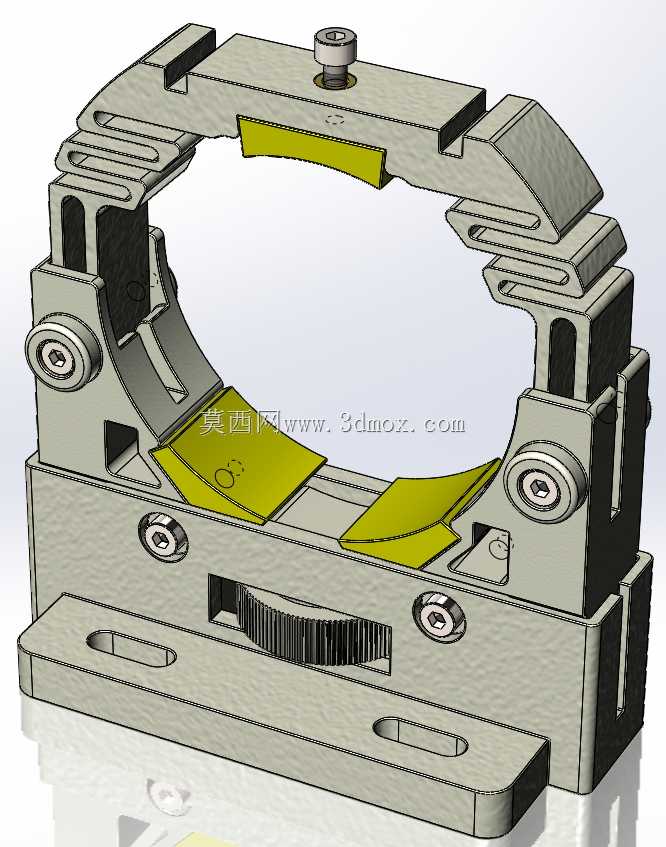

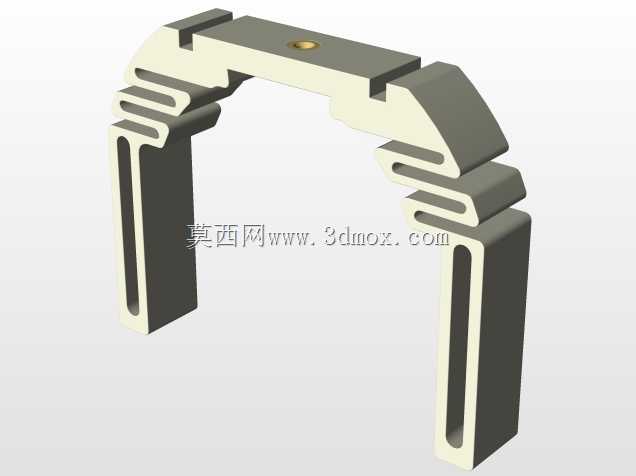

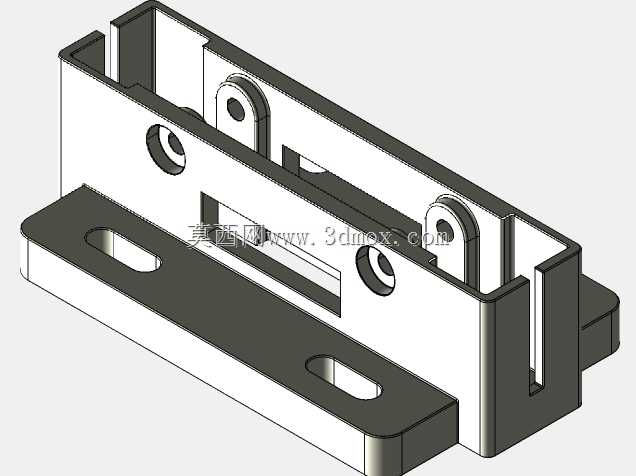

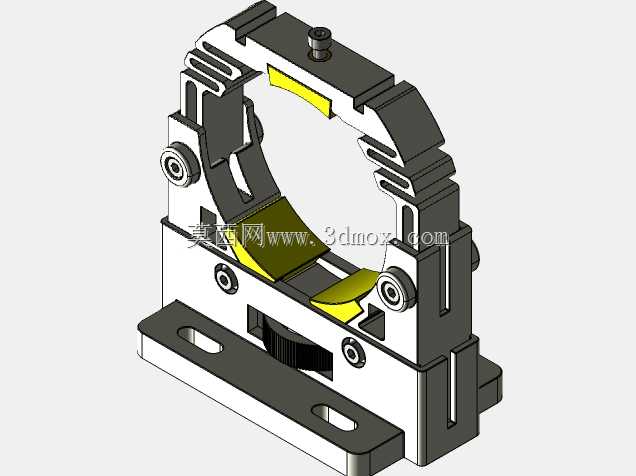

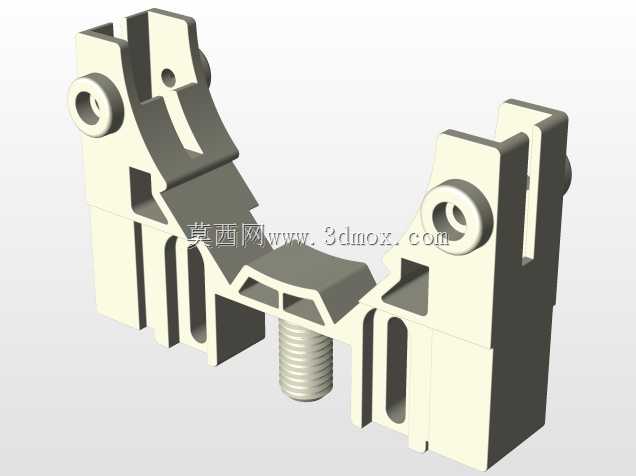

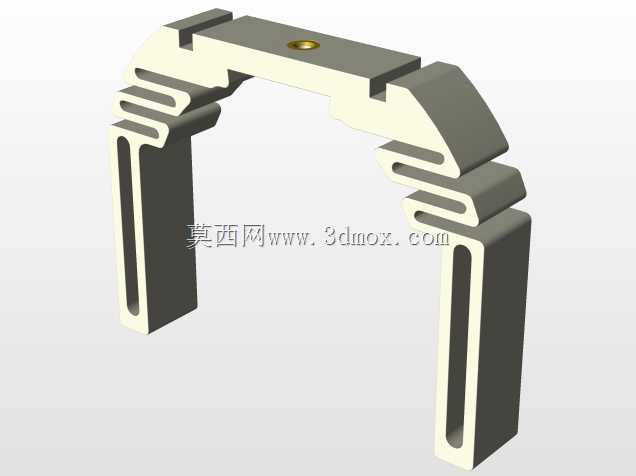

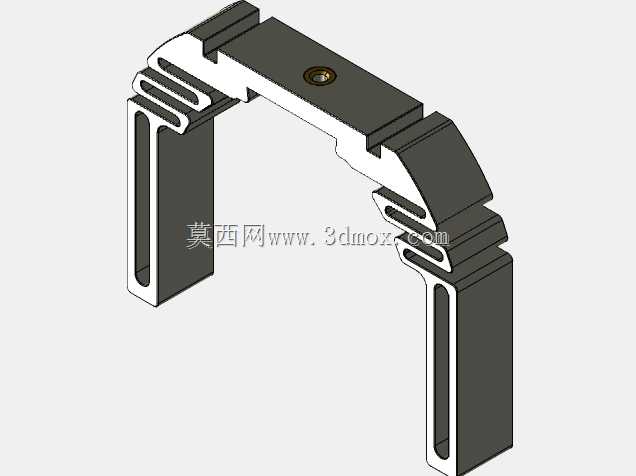

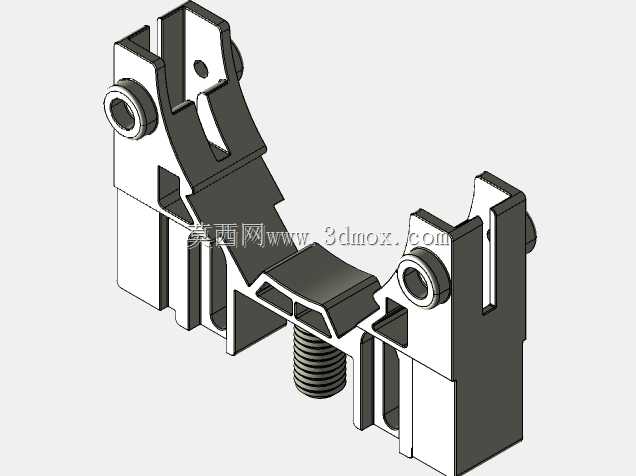

这款可调式激光管支撑座，主要应用于CO2激光雕刻机、激光切割机等激光加工设备的光路系统搭建环节，作为激光发生核心部件的承载固定结构，直接决定激光管的安装稳定性与光路校准精度，是中小功率激光加工设备中不可或缺的配套支撑构件。在实际生产场景中，CO2玻璃激光管属于易碎长条形构件，工作过程中需要保持绝对水平、无应力夹持状态，一旦出现固定松动、受力不均，轻则导致光路偏移、加工精度下降，重则造成玻璃管碎裂、设备停机故障，这款支撑座正是针对这类使用痛点完成的结构设计。产品采用上下开合式抱夹结构，上半部分为带弹性形变槽的弧形压架，下半部分为带定位承托弧面的底座，上下夹持面均设置了柔性缓冲垫，既可以增大与玻璃管外壁的接触摩擦力，避免硬接触刮花管体，也能吸收设备运行过程中产生的微幅振动，保证激光管工作状态稳定。支撑座的夹持直径覆盖50毫米至80毫米区间，可适配市面上绝大多数中小功率CO2激光管的管径规格，无需针对不同管径单独定制配套支架，大幅降低设备厂商的配件采购与管理成本。底座部分设置了两条平行的长条形安装腰孔，可在安装平面上实现横向位置的灵活调整，方便安装时校准激光管的出光高度与光路同轴度，腰孔的尺寸设计兼容市面主流激光设备的安装孔位标准，无需额外打孔改造即可完成替换安装。结构侧面设置了快锁调节旋钮，无需完全拆卸螺丝即可完成激光管的拆装与松紧度调整，日常维护更换激光管时操作十分便捷。整体结构采用对称式设计，受力分布均匀，抱夹部分的弹性槽结构可在夹持过程中提供均匀的抱紧力，避免局部应力集中压裂玻璃管体，底座与抱夹之间通过铰接结构连接，开合过程顺畅无卡滞，长期使用也不会出现结构形变导致的夹持精度下降问题，能够充分满足激光加工设备长期连续运行的固定支撑需求。
