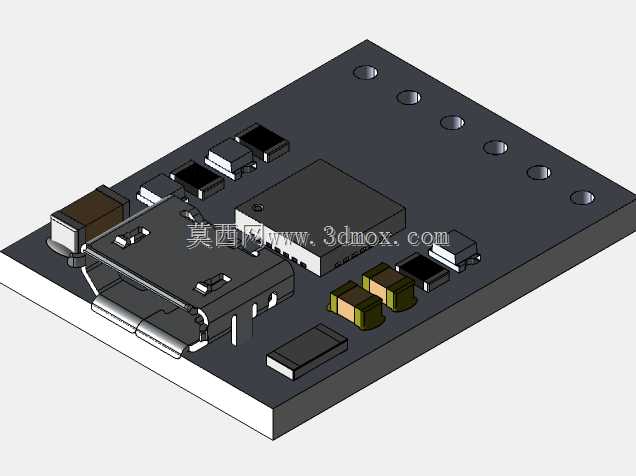

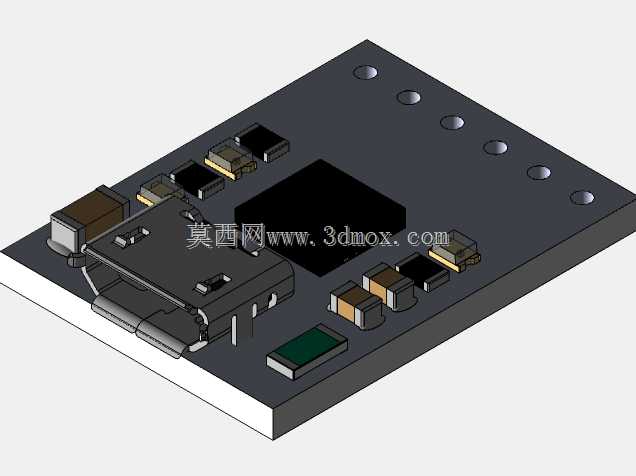

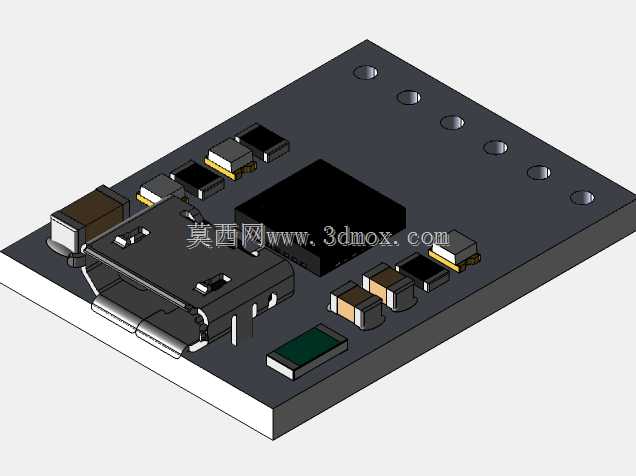

CP2102芯片USB转TTL串口转接板

项目分类:3D模型 发布时间:2021-05-20 ID:177671
  • CP2102芯片USB转TTL串口转接板
  • CP2102芯片USB转TTL串口转接板
  • CP2102芯片USB转TTL串口转接板
  • CP2102芯片USB转TTL串口转接板
  • CP2102芯片USB转TTL串口转接板

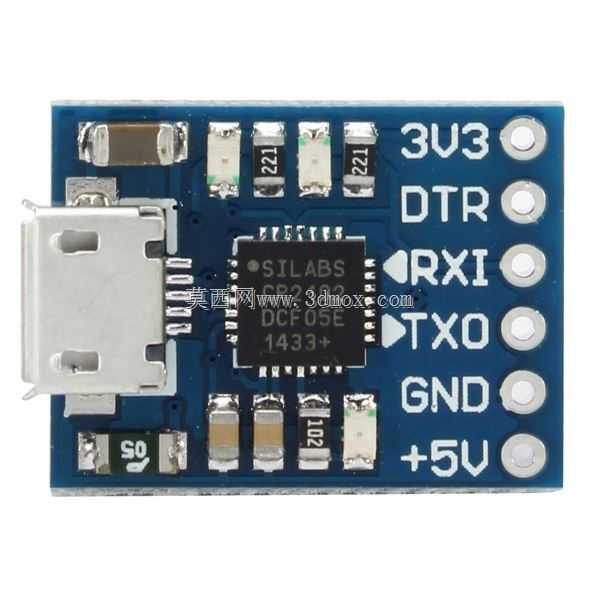

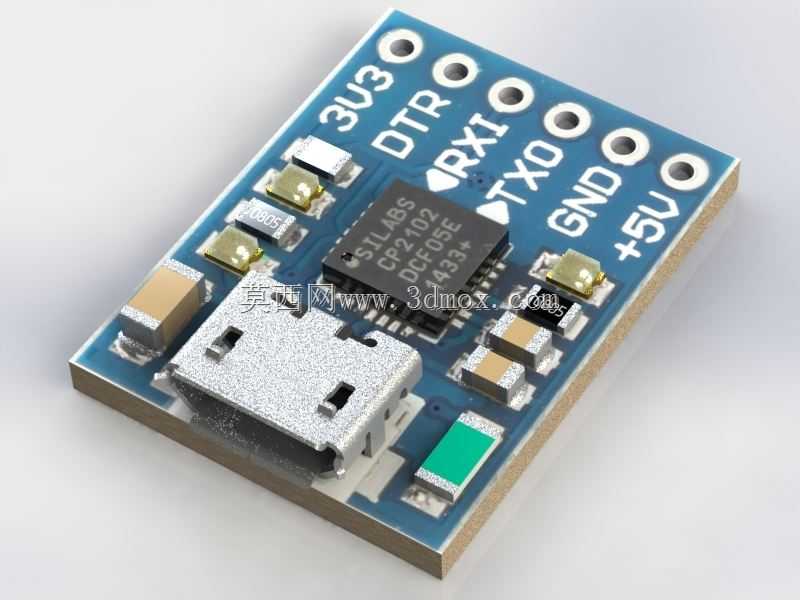

这款USB转TTL转接模块是嵌入式开发、硬件调试领域极为常用的通讯转换部件,核心依托Silabs CP2102芯片实现USB协议与TTL电平串口协议的双向转换,能够为没有原生串口接口的现代计算机设备扩展出标准TTL电平串口通道,解决不同接口设备之间的通讯链路匹配问题。在实际应用场景中,该模块可覆盖单片机程序烧录、嵌入式设备串口日志打印、工控模块通讯调试、智能硬件串口通讯对接等多种使用需求,是电子工程师、嵌入式开发者日常调试工作中常备的基础工具类部件。从功能特性来看,模块板载了完善的电源处理电路,支持3.3V与5V双电平输出适配,能够匹配不同工作电压的目标设备,避免电平不匹配造成的芯片烧毁风险;板载的电源指示与通讯状态指示灯可以直观反馈模块的工作状态,方便使用者快速排查接线与通讯故障;引出的引脚包含3V3、5V、GND、TXD、RXD、DTR等常用信号脚,覆盖绝大多数串口调试场景的接线需求,无需额外扩展即可完成多数基础调试工作。在设计思路上,这款转接板采用紧凑化布局设计,将USB接口、主控芯片、电源滤波电容、状态指示灯、排针接口等元件合理排布在极小的PCB板面上,在保证电气性能的前提下尽可能压缩模块的整体体积,既可以作为临时调试工具使用,也能够直接集成到对空间要求较高的成品设备内部作为固定通讯转换部件。PCB走线严格遵循高速信号布线规则,USB差分走线做等长处理,保证USB信号传输的稳定性,电源回路布置多颗不同容值的滤波电容,有效滤除电源杂波,提升模块工作的抗干扰能力,避免通讯过程中出现丢包、乱码等问题。从外形尺寸与安装边界来看,模块整体采用矩形PCB结构,边缘预留的排针引脚采用标准2.54mm间距设计,既可以直接插在面包板上进行快速原型搭建,也可以通过排针焊接到目标电路板上,或者通过排座实现可拆卸式连接;模块的USB接口采用沉板设计,接口端面与PCB边缘齐平,外接USB线时不会额外占用过多侧向空间,板上元件最高高度不超过USB接口的顶面高度,整体安装厚度控制在较低水平,能够适应狭窄的设备内部安装空间,安装孔位预留合理,既可以使用铜柱进行悬空固定,也可以直接通过排针实现结构固定,无需额外设计复杂的安装结构即可完成装配。
