参数化金属储物柜Inventor三维设计

本模型为面向参数化设计演示打造的金属板内阁储物柜，建模流程遵循自顶向下的参数化设计逻辑，首先在Autodesk Inventor 2012环境中搭建全局参数关联框架，将柜体的整体高度、宽度、深度、板材厚度、层板间距、门板分割比例等核心尺寸全部绑定至独立参数表，配套的Excel电子表格可直接驱动所有尺寸变更，无需逐个修改特征参数，修改任意全局参数后，柜体的所有零部件、装配约束、工程图关联尺寸都会同步更新，真正实现全参数联动设计。建模过程中优先采用钣金模块进行主体结构搭建，依次完成侧板、背板、顶板、底板、分层隔板、多段式门板的基础轮廓绘制，通过钣金法兰、折弯、冲压成型特征完成门板通风槽、板材折边、安装卡扣位的细节制作，所有钣金特征的折弯半径、释放槽尺寸、折弯扣除值都按照实际金属板材加工工艺参数设置，完全符合钣金加工的生产规范，后续可直接导出展开图用于激光切割下料。

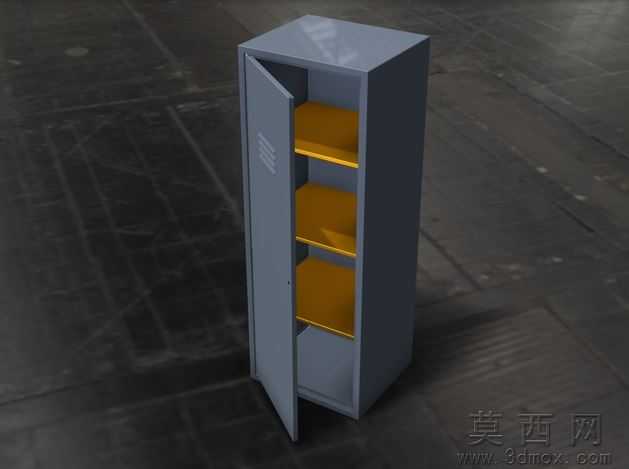

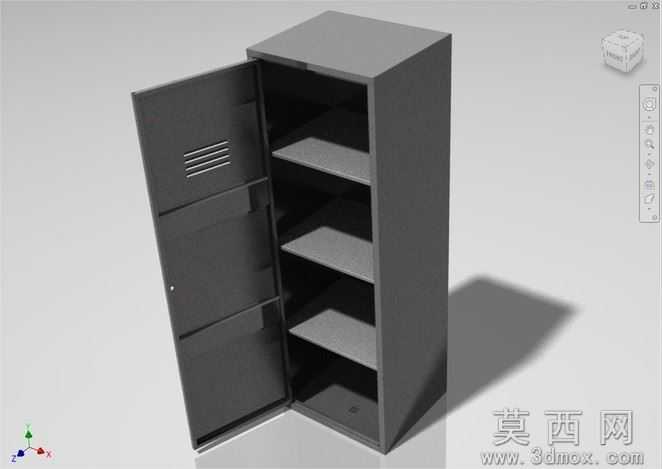

渲染环节采用Inventor内置的Studio渲染模块，材质方面为柜体金属板材赋予哑光冷轧钢材质，调整材质的粗糙度、反射率参数还原真实金属柜体的磨砂质感，场景中添加柔和的环境光与定向主光源，投射出自然的软阴影，清晰呈现柜体的立体结构与内部空间布局，渲染效果图完整展示了柜门开启状态下的内部层板结构，直观呈现产品的储物空间划分。结构上采用立式单开门设计，门板分为三段式结构，上段门板开设横向通风槽，柜体内部设置三层水平隔板，将内部空间划分为四个独立储物区间，所有板材连接处采用折边咬合加焊接的工艺结构，门板与柜体通过隐藏式铰链连接，开合顺畅无干涉，整体结构稳固，承重性能符合办公储物、工业工位储物的使用需求。

软件兼容方面，模型原生为Autodesk Inventor 2012格式，同时导出通用STL格式文件，可兼容主流三维设计软件，包括SolidWorks、UG NX、Pro/E、Creo等，导入后可直接编辑参数或进行二次修改，STL格式可直接用于3D打印验证模型结构。研发教学应用层面，该模型是参数化钣金设计的典型教学案例，可用于高校机械设计、工业设计专业的参数化设计课程教学，帮助学习者理解全局参数关联、钣金设计工艺、自顶向下建模的核心逻辑，也可作为五金家具研发人员的参数化设计参考模板，帮助企业快速搭建同类型储物柜的参数化设计库，缩短同系列产品的改型设计周期，提升设计效率，降低重复建模的工作量。
