Tekpan DM系列工业电气控制柜结构设计

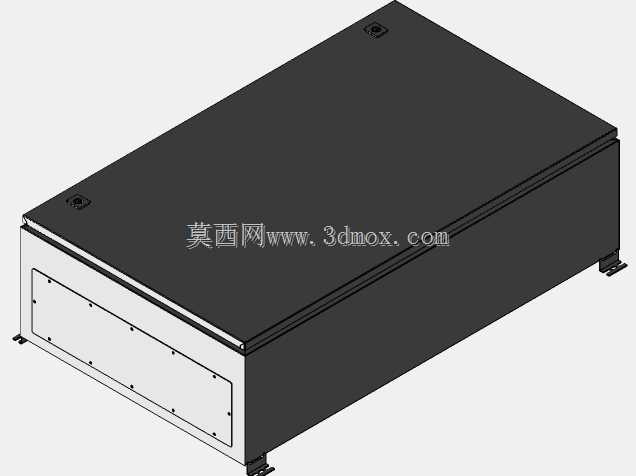

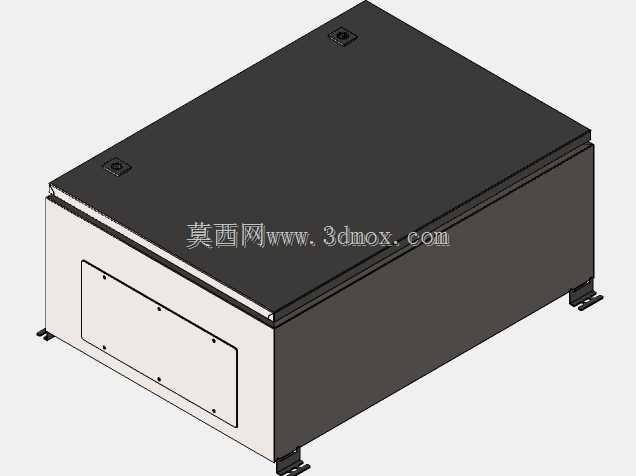

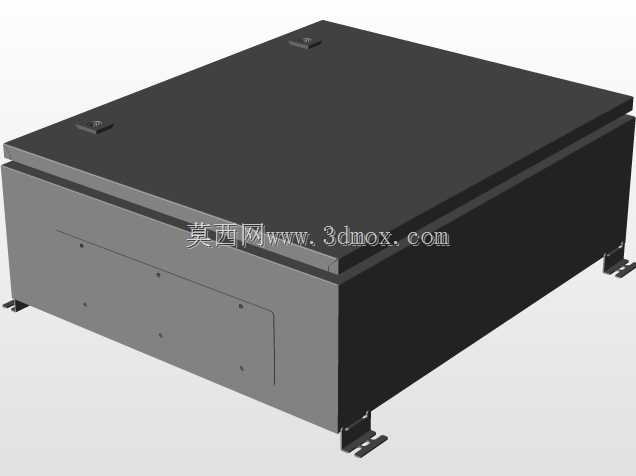

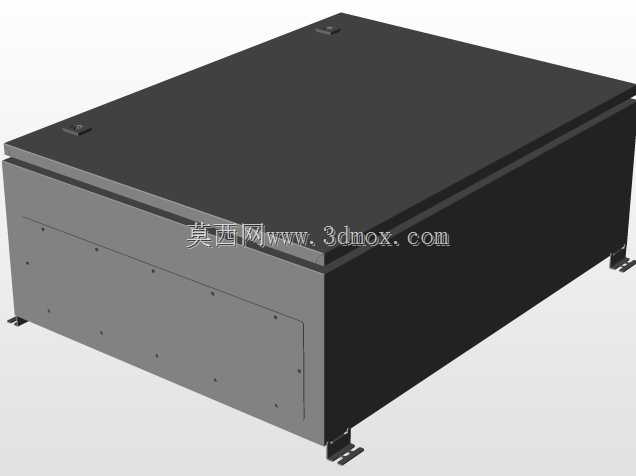

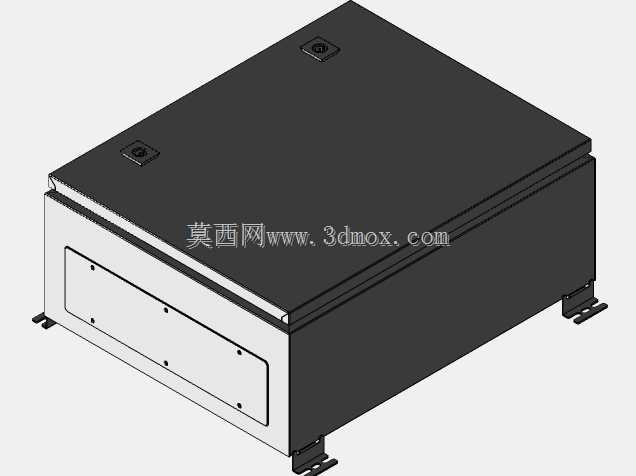

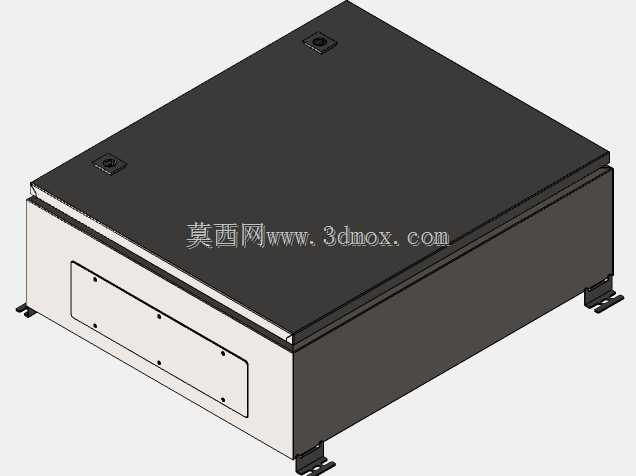

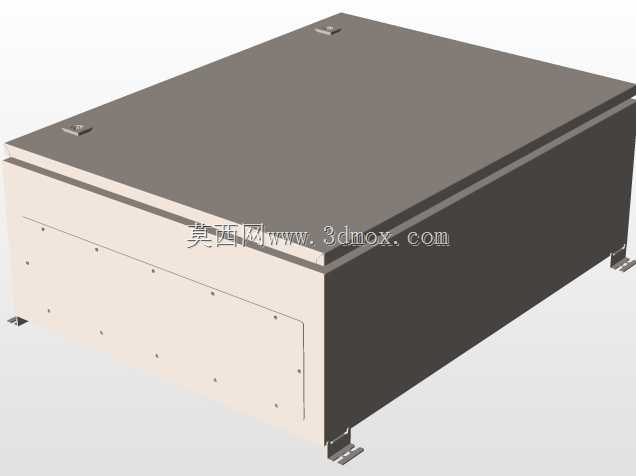

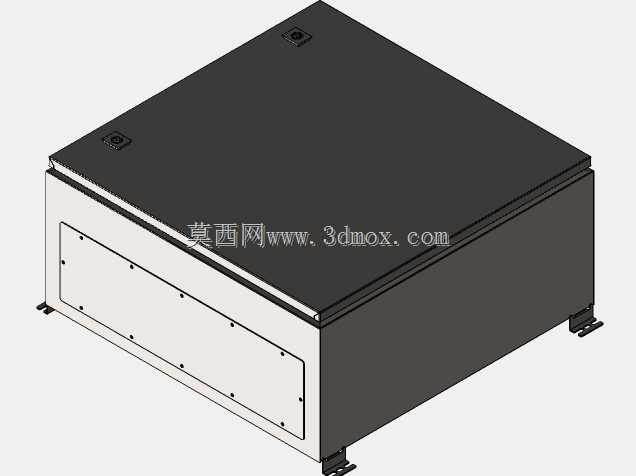

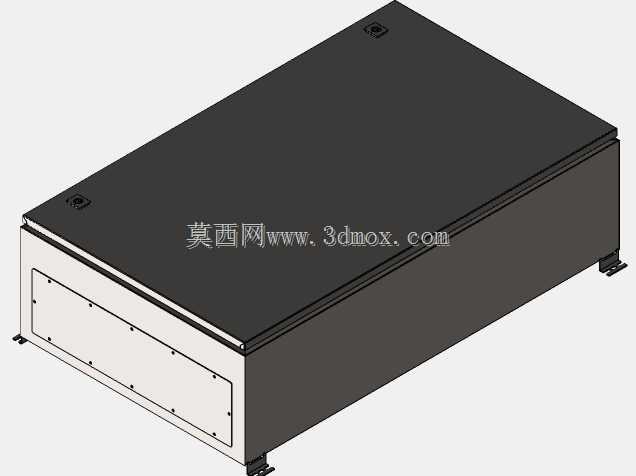

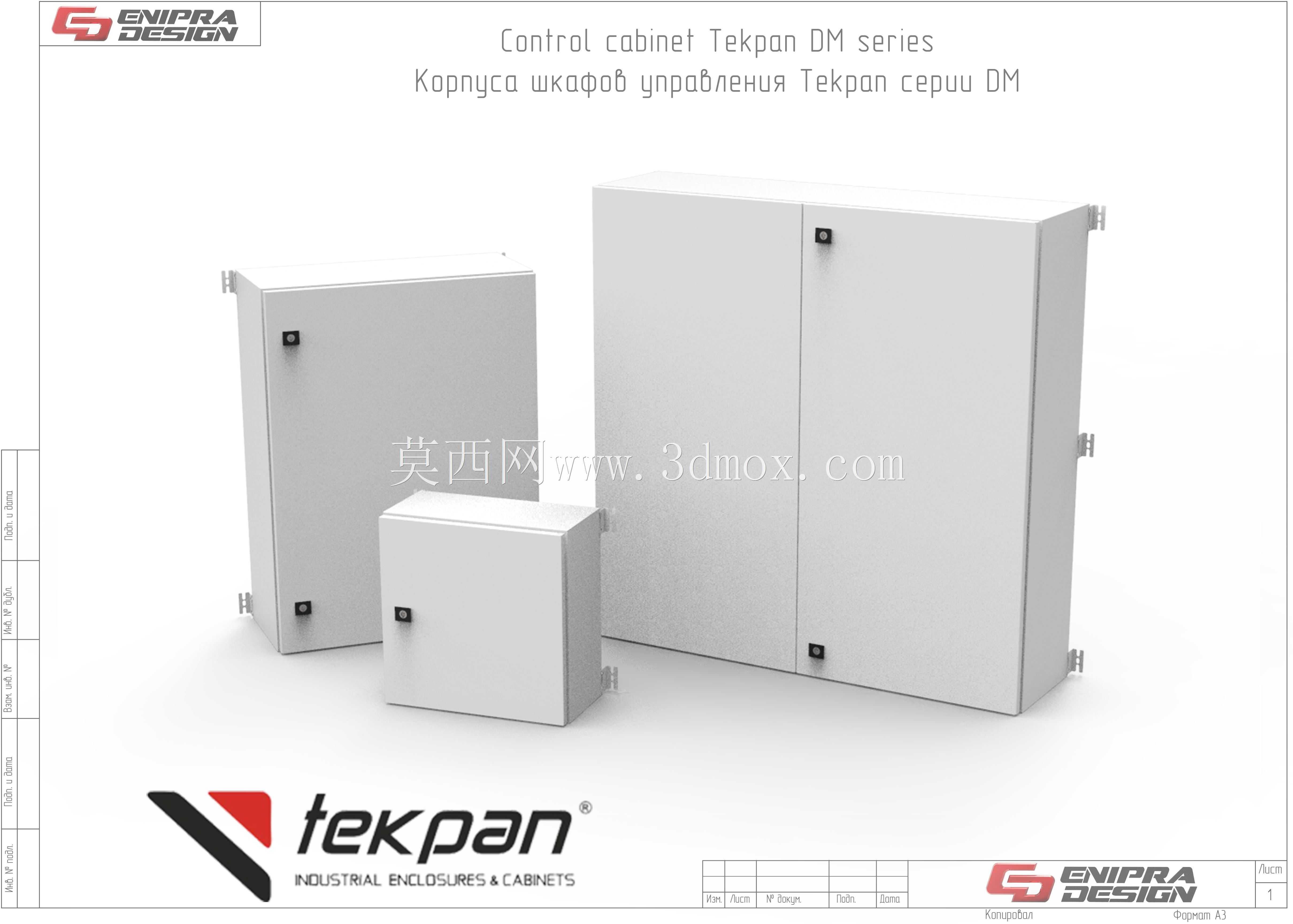

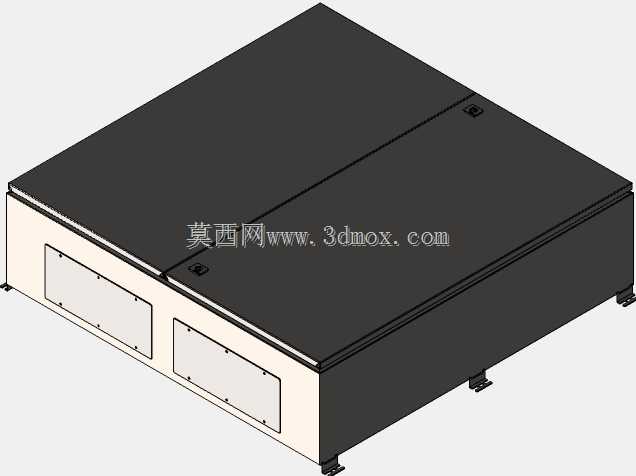

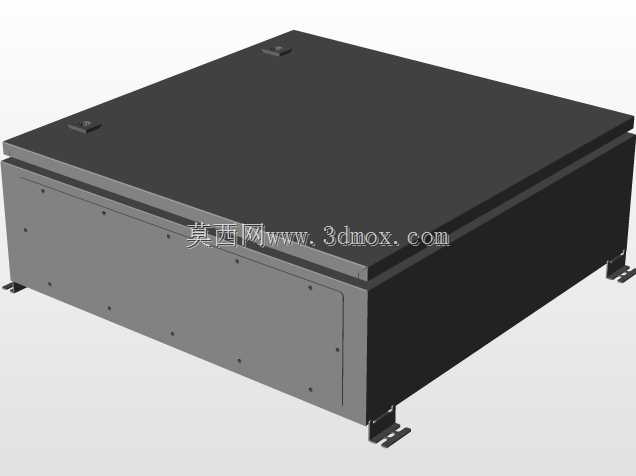

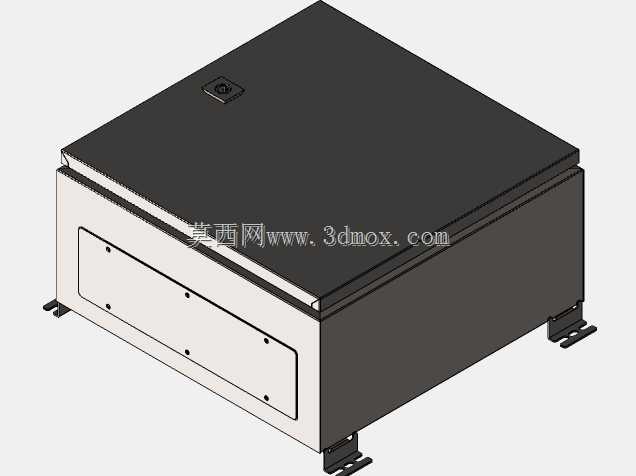

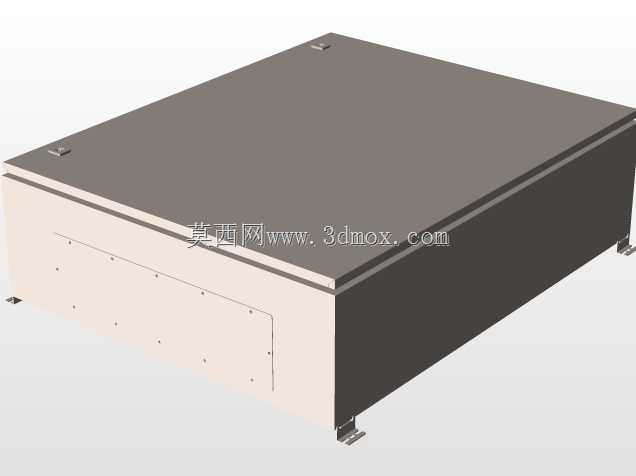

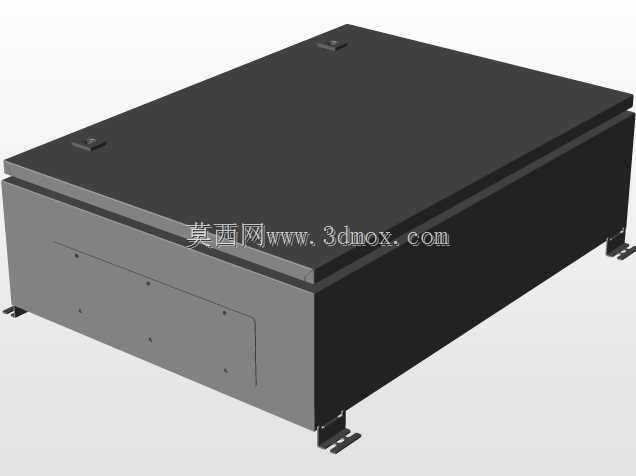

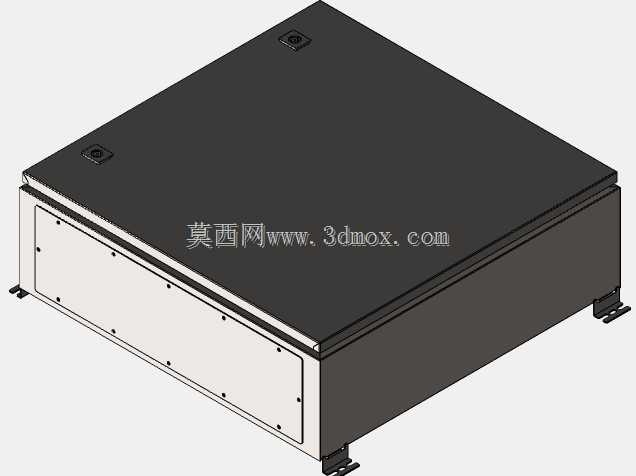

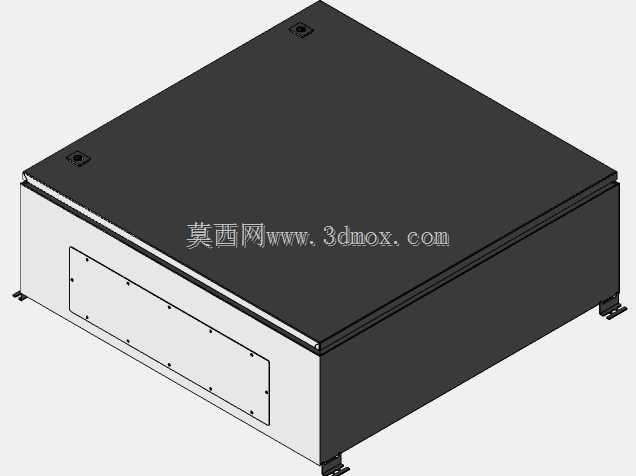

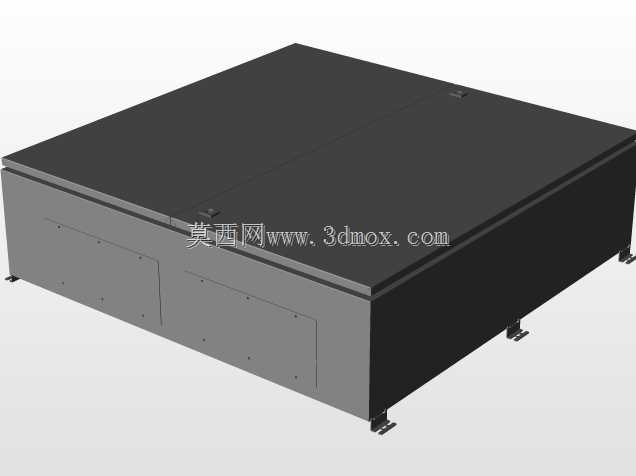

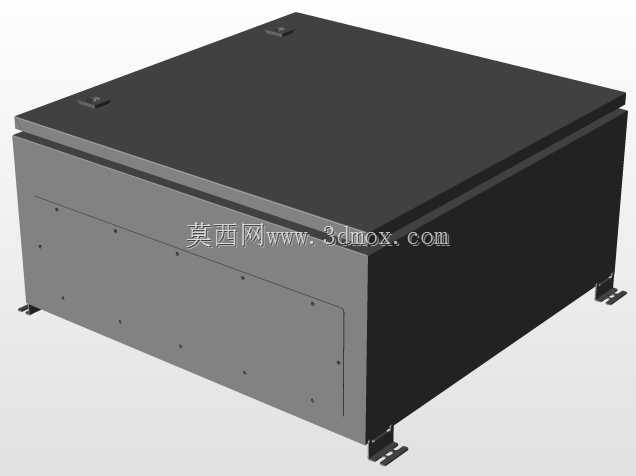

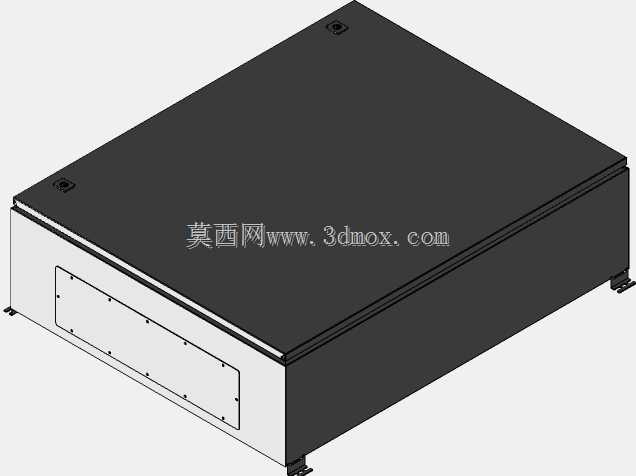

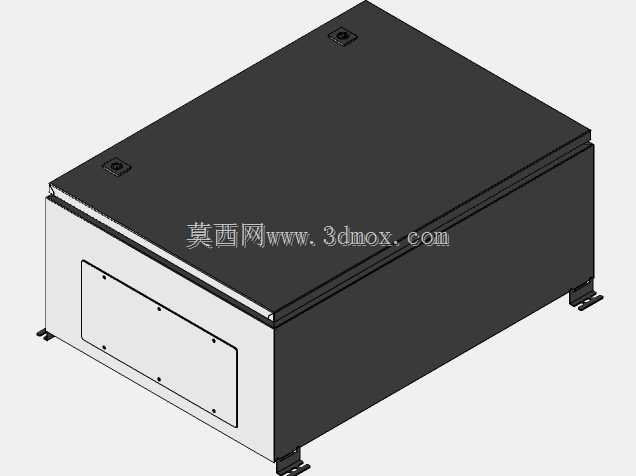

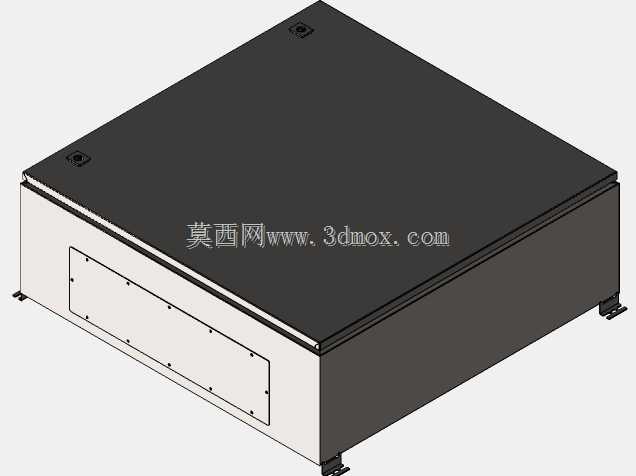

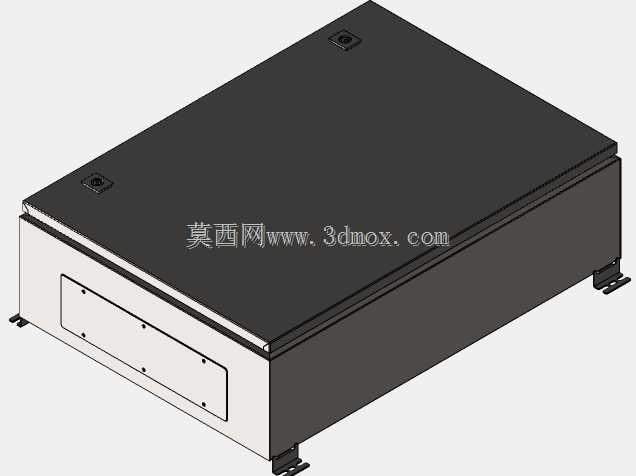

在工业配电、自动化产线控制、车间动力管控等场景中，电气控制柜是承载电气元件、实现线路规整与防护的核心载体，Tekpan DM系列控制柜针对不同规模的配电与控制需求，覆盖了从小型单机设备控制到大型多回路动力管控的全场景使用需求。该系列柜体采用冷轧钢板折弯焊接成型的主体结构，表面经过磷化处理后做静电粉末喷涂，具备优异的抗腐蚀、耐刮擦性能，能够适应车间多尘、存在轻度油污、温湿度波动的常规工业环境，同时柜体门板与箱体结合处设置连续发泡密封胶条，整体防护等级满足常规室内工业安装的防护要求，可有效阻挡粉尘侵入与飞溅液体接触内部电气元件。从设计思路来看，该系列柜体采用模块化尺寸规划，覆盖400x400x200mm、400x500x200mm、500x600x200mm、500x700x200mm、500x700x280mm、600x600x200mm、600x600x280mm、600x800x280mm、600x1000x300mm等多档外形尺寸，可适配不同数量的断路器、接触器、PLC模块、接线端子排等元件的安装需求，单门、双门的结构区分也对应了不同宽度规格的柜体使用场景，小尺寸柜体采用单门设计适配小型单机设备的就近控制，大宽度柜体采用对开双门设计，既保证门板结构强度，也方便后期内部元件的检修与线路调整。柜体背部设置标准化安装挂耳，可直接通过膨胀螺栓固定于墙面，也可搭配落地支架实现立式安装，安装边界预留足够的接线操作空间，柜体内部预留通用安装梁的固定孔位，可兼容标准DIN导轨、安装底板的快速装配，无需二次打孔即可完成大部分常规电气元件的固定，大幅缩短现场装配的工时。门板内侧预留线槽与接地端子的安装位置，可实现控制线路与动力线路的分槽排布，减少线路间的电磁干扰，同时柜体整体设置可靠的接地连接点，保障设备运行与人员操作的安全。不同尺寸的柜体可根据实际使用场景灵活组合，小型柜体可直接安装于设备旁作为单机操作控制箱，中型柜体可作为车间区域的动力分配柜，大型双门柜体可作为整条产线的主控柜，实现从单点控制到集中管控的全场景覆盖，柜体的门锁采用通用工业锁具，可根据使用需求更换为安全锁或者电磁锁，适配不同安全等级的管控要求。
