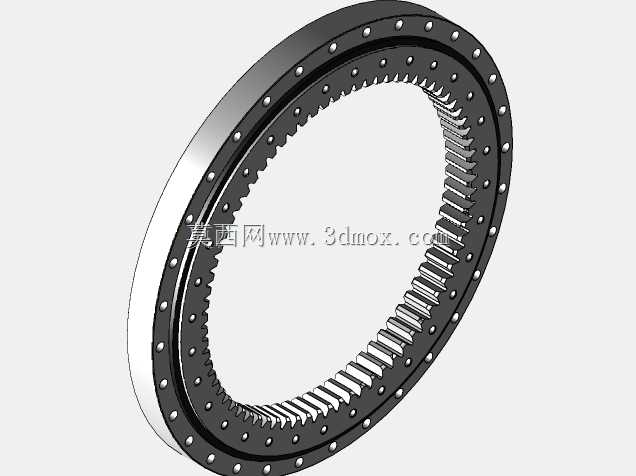

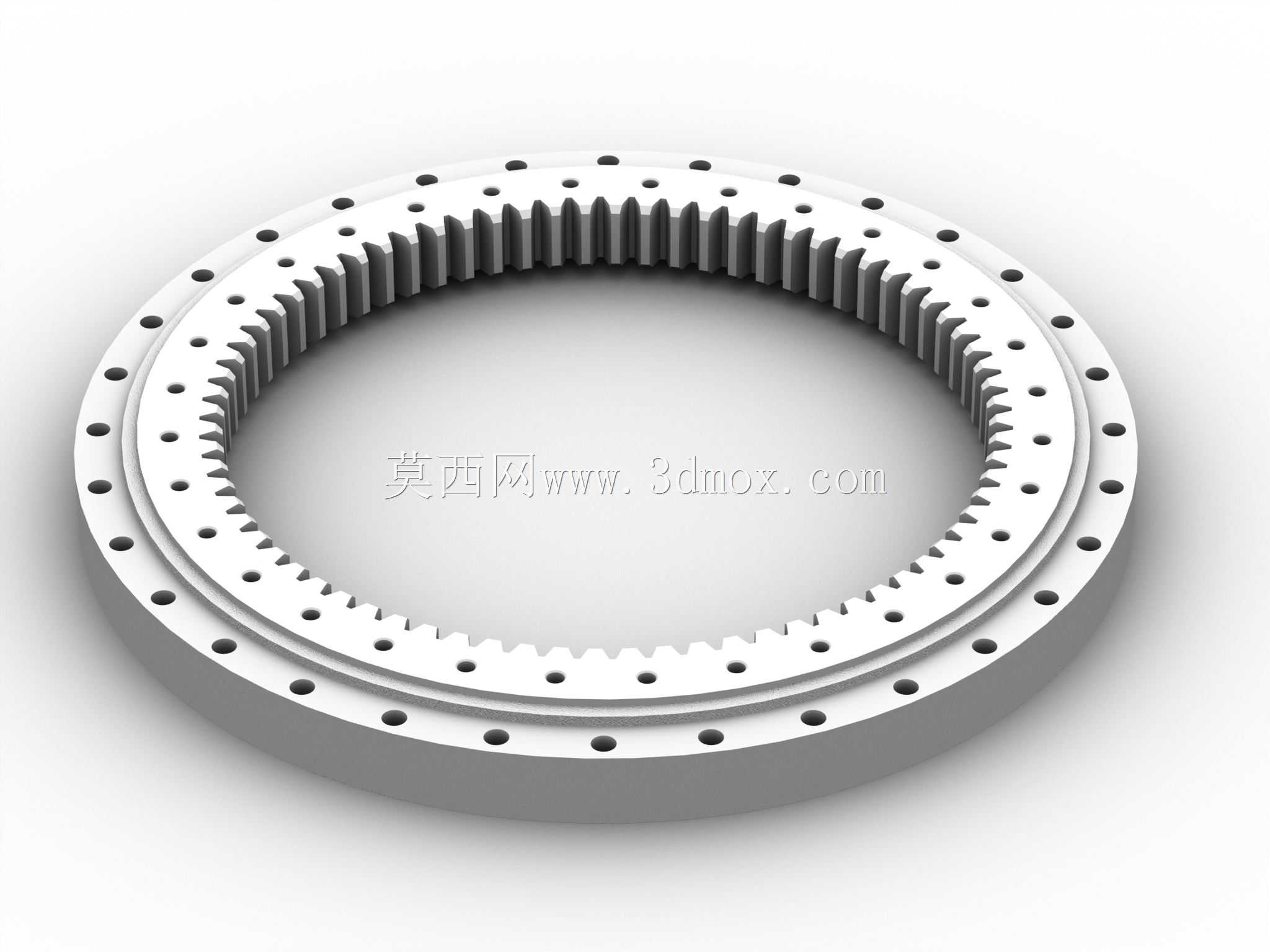

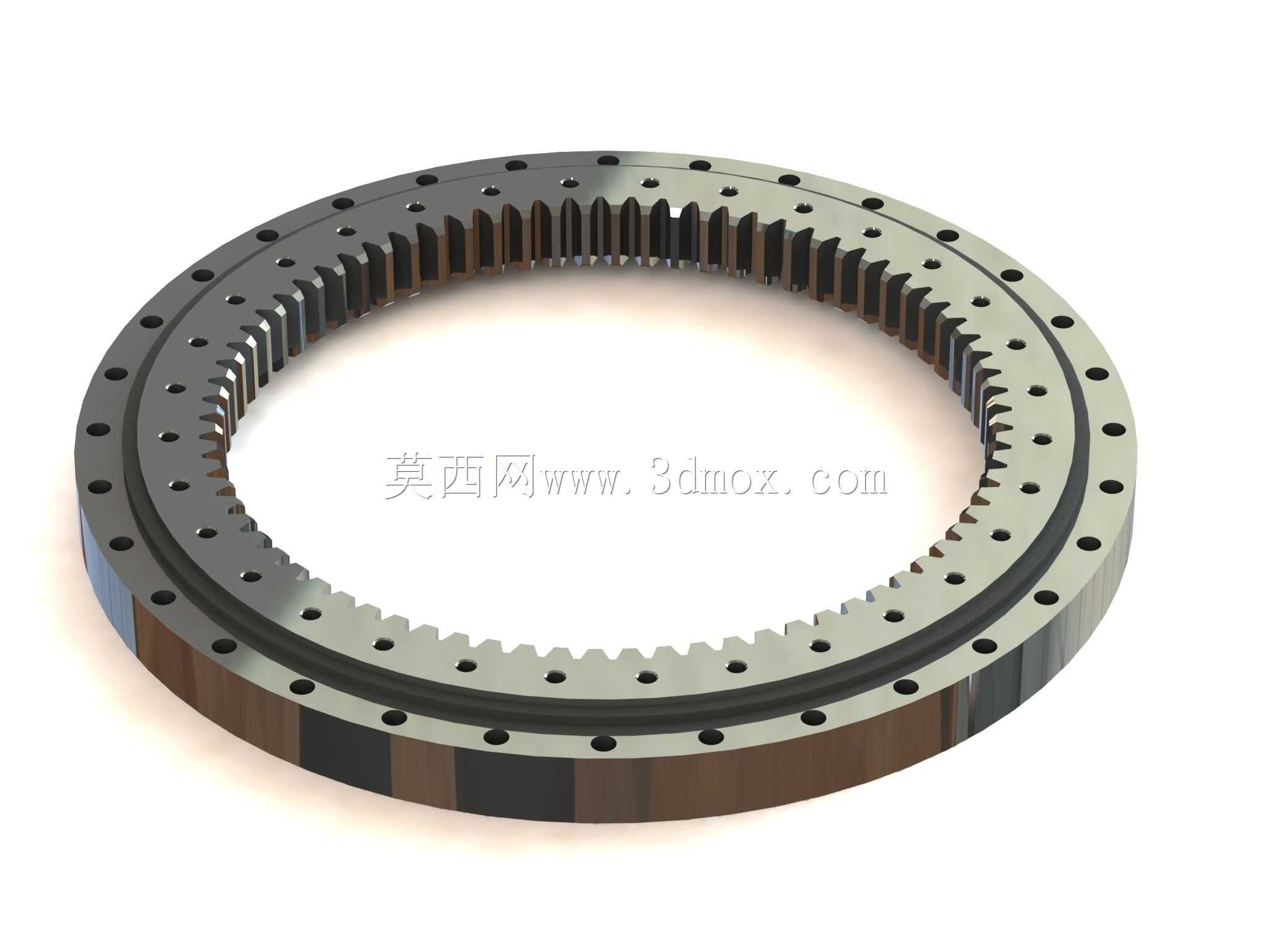

内齿式回转支承带齿轴承结构设计

这款带内齿的回转支承轴承，是重型回转类机械装备的核心承载传动部件，广泛应用在工程机械回转平台、港口起重设备回转机构、风电偏航变桨系统、工程车辆回转底座、自动化回转工作台、盾构机刀盘回转系统等需要同时承受轴向载荷、径向载荷与倾覆力矩，且需要实现相对回转运动的场景中。在实际设备运行过程中，该部件一方面作为承载结构，承接上部作业机构与下部底座之间的全部复合载荷，保障重载工况下结构连接的稳定性，另一方面通过内齿结构与驱动小齿轮啮合，将驱动系统的动力转化为上部机构的回转动作，实现作业范围的圆周方向调整，替代传统的“主轴+推力轴承+径向轴承”的分体式承载回转结构，大幅压缩回转机构的轴向安装空间，降低整套机构的装配复杂度。从设计思路来看，该结构采用单排四点接触球式回转支承的基础构型，将内齿圈与回转支承的内圈集成设计为一体，省去了额外加工内齿传动件的装配环节，避免了分体式齿圈与轴承装配带来的同轴度误差，提升了传动啮合精度；外圈与内圈之间布置满装的滚动体，配合均匀分布的安装螺栓孔，可实现上下连接面的法兰式直接安装，无需额外设计复杂的轴承座定位结构。在安装边界上，该部件的端面沿圆周均匀分布多组贯通安装孔，可适配不同规格的高强度连接螺栓，安装时仅需要保证上下连接法兰的端面平面度、齿圈与驱动小齿轮的啮合侧隙在设计公差范围内，即可完成装配；整体环形结构的径向截面尺寸紧凑，轴向厚度远小于同承载能力的分体式回转机构，能够在狭小的安装空间内实现大承载能力的回转功能。内齿采用渐开线齿形设计，啮合重合度高，传动过程中冲击小、噪音低，能够适配正反转频繁、启停载荷大的作业工况，滚动体与滚道之间采用硬化处理的耐磨材质，配合合理的润滑通道设计，可保障长期重载运行下的磨损量控制在允许范围内，延长部件的整体使用寿命。在实际选型应用中，该结构可根据设备的承载吨位、回转速度、驱动扭矩的不同，调整齿圈模数、滚动体直径、安装孔分布圆直径等参数，适配从轻型自动化回转台到千吨级重型起重设备的不同使用需求。
