5mm直插全彩RGB发光二极管结构模型

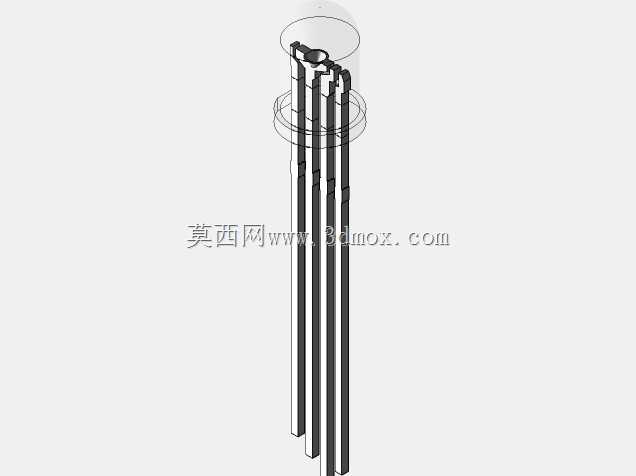

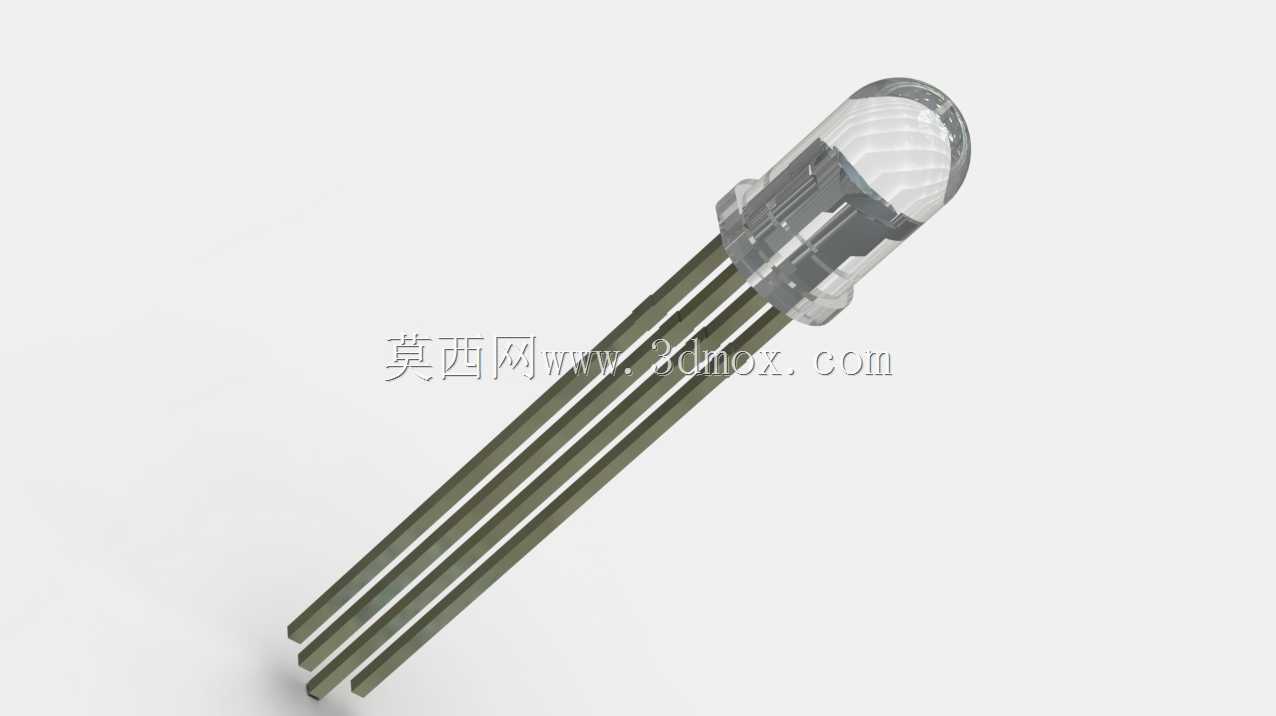

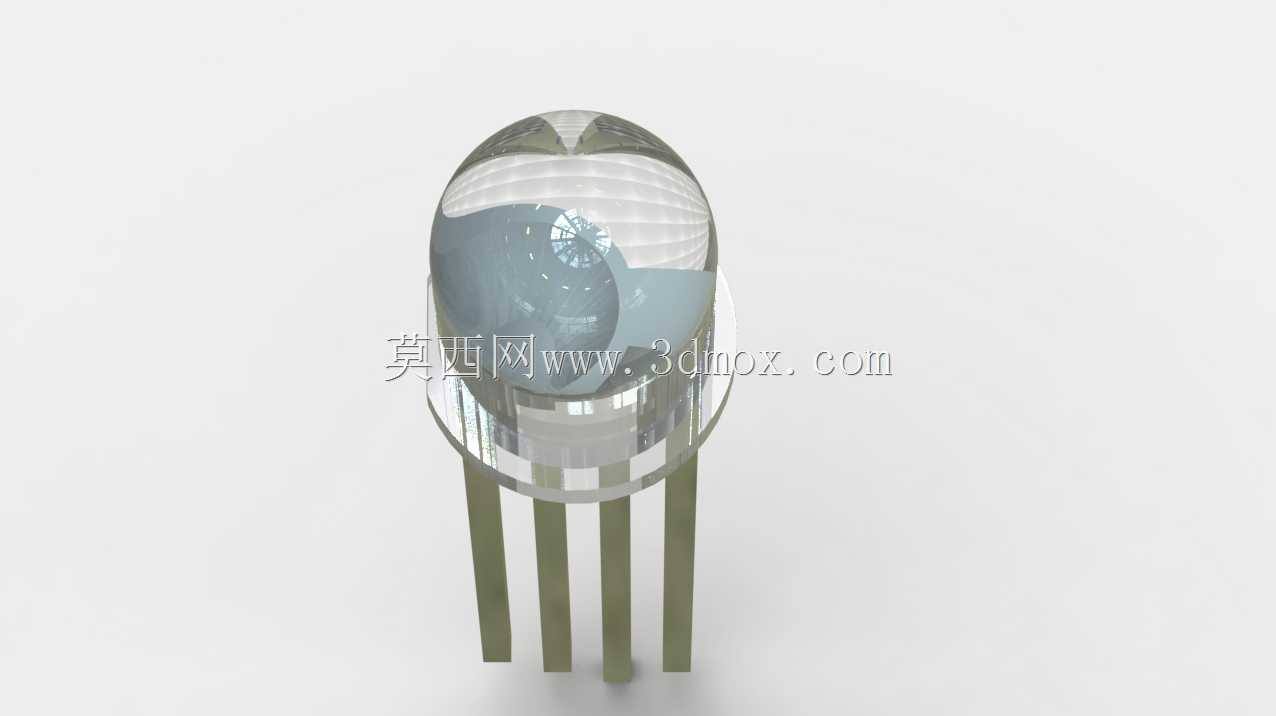

这款5mm规格的直插RGB发光二极管，是电子电路、智能硬件、消费电子、工业指示场景中应用极为广泛的基础光电器件，可通过三原色引脚的不同电流配比实现全彩发光效果，能够满足设备状态指示、装饰氛围照明、信号提示、小型点阵显示等多场景的使用需求，在小家电控制面板、工控设备状态灯条、玩具发光模组、键盘背光、装饰灯串等产品中都能见到这类器件的身影。从实际使用功能来看，这款器件共引出四根直插引脚，分别对应红、绿、蓝三个发光芯片的公共端与三个独立控制极，使用者可通过分别调控三个引脚的输入电流，混合出红、绿、蓝、黄、紫、青、白等多种发光色彩，相比单色直插LED能够实现更丰富的视觉提示效果，无需在同一位置排布多颗单色灯珠即可完成多状态信号的区分指示，有效节省PCB板的排布空间。在设计思路上，这款模型完整还原了直插RGB灯珠的真实结构，顶部采用半圆弧形的透明环氧树脂封装结构，这种弧面设计一方面可以对内部的三个发光芯片形成物理防护，隔绝外界水汽、灰尘与外力磕碰对芯片和键合引线的损伤，另一方面可以利用环氧树脂的光学折射特性，对芯片发出的光线进行聚拢扩散，形成合适的发光角度，兼顾指示的醒目度与可视范围；封装下方的柱体结构为标准5mm直径尺寸，能够适配市面上通用的LED灯座、PCB板安装开孔尺寸，无需额外定制安装结构即可完成装配；四根平行排布的金属引脚长度与间距符合行业通用直插封装规范，既可以满足波峰焊、手工焊接的工艺要求，也预留了足够的引脚长度，方便使用者根据实际安装需求裁剪弯折，适配不同厚度的PCB板与不同高度的安装位。从安装边界来看，这款灯珠的柱体直径严格控制在5mm，安装开孔直径预留0.1-0.2mm的装配间隙即可顺利插入，引脚间距匹配标准2.54mm网格的PCB焊盘设计，焊接后灯珠顶端距离PCB板面的高度符合常规直插器件的排布要求，不会与周边的电容、电阻、接插件等元器件产生空间干涉，能够直接适配绝大多数通用电子电路的安装布局。模型完整还原了灯珠内部的芯片支架、键合引线、封装胶体、金属引脚的全部结构细节，可用于电子装配教学演示、PCB布局干涉检查、产品外观效果渲染等场景，帮助设计人员在产品开发阶段提前确认器件的装配匹配度，提前规避安装空间不足、发光角度不符合设计预期等问题。
