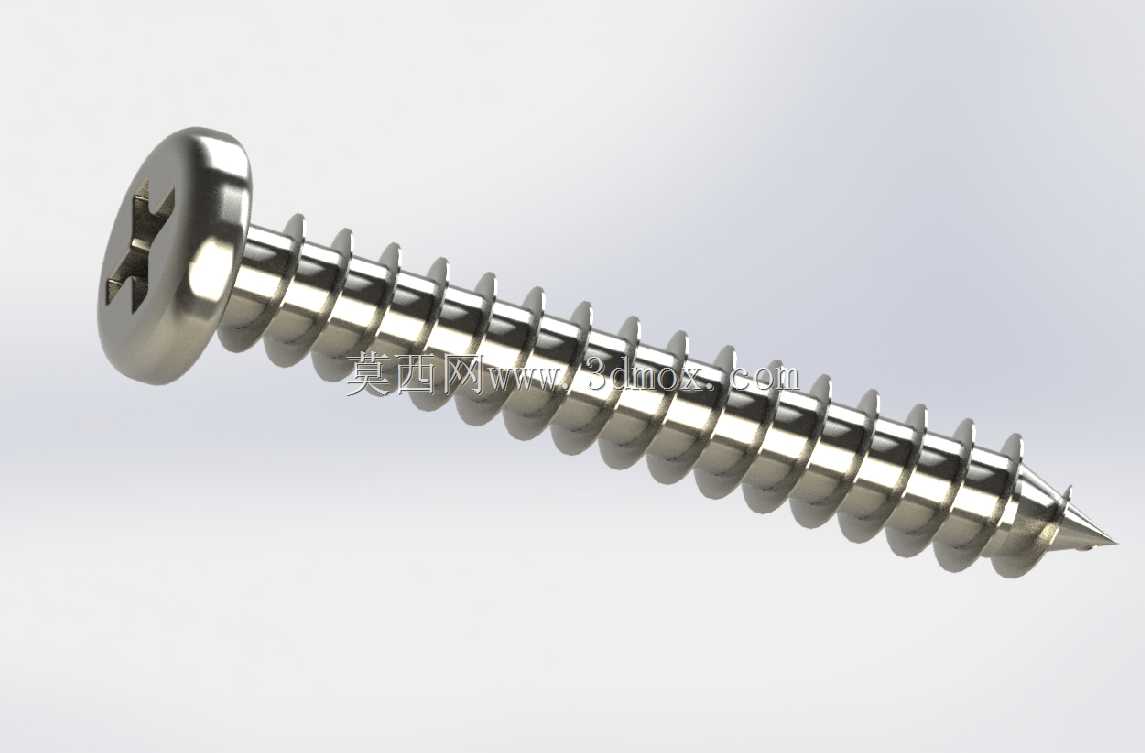

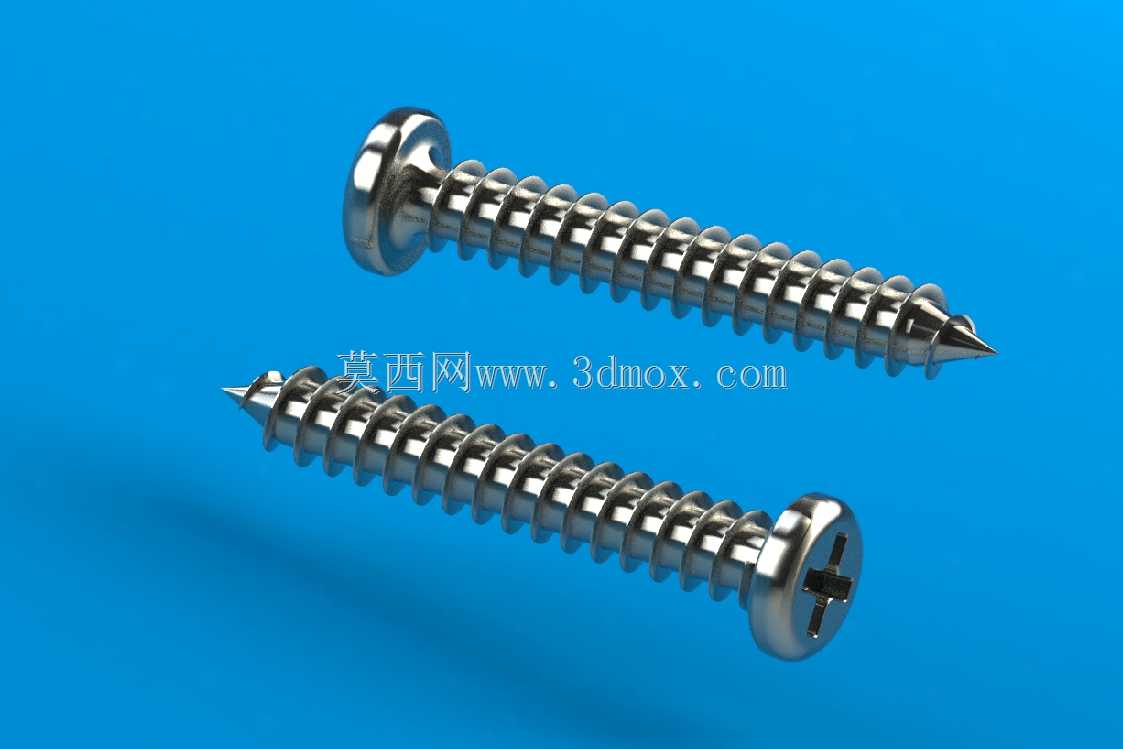

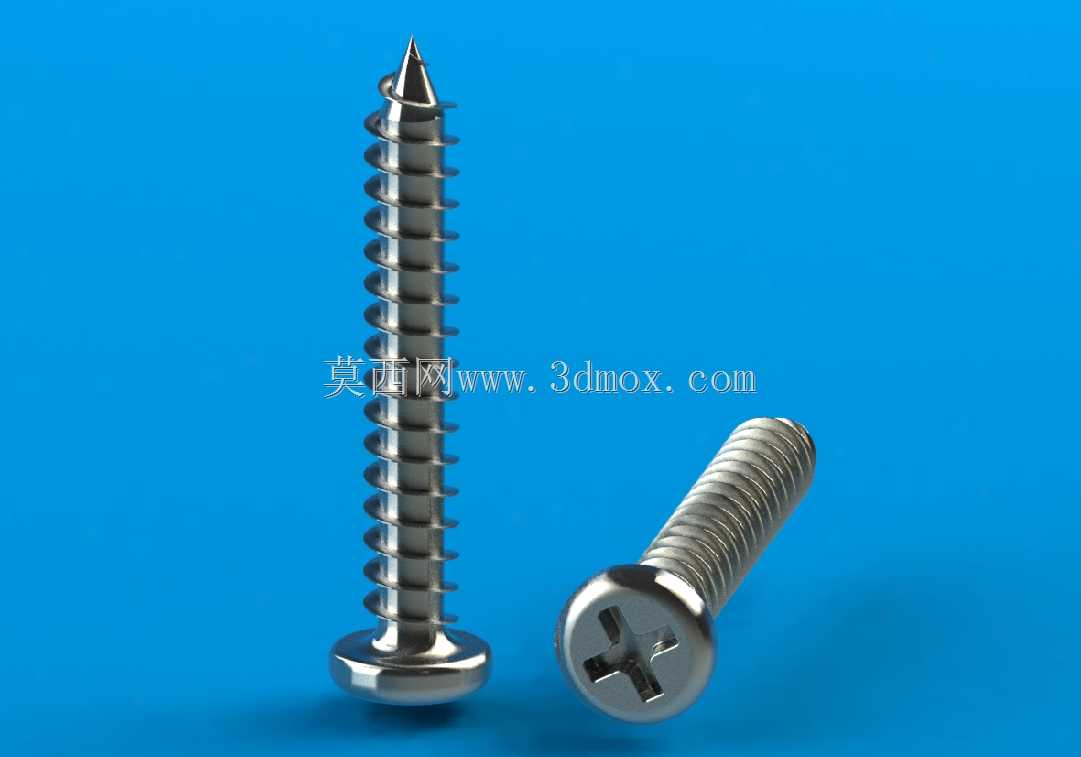

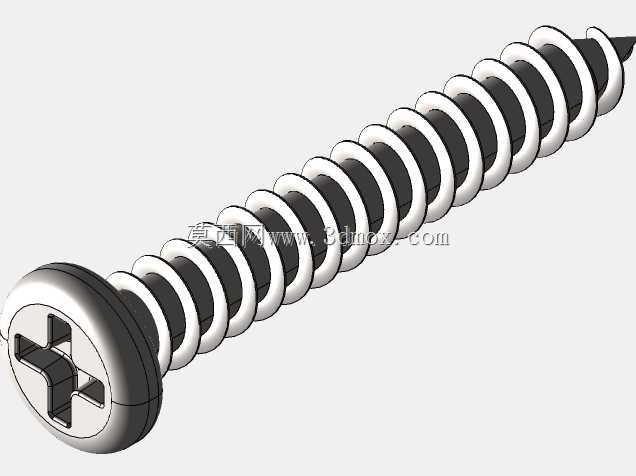

十字盘头自攻螺钉三维结构设计

十字盘头自攻螺钉是通用五金配件领域应用极广的紧固连接件，日常在家具装配、电子电器外壳固定、轻型钣金件连接、塑料制品拼接等场景中都能见到它的身影，无需预先在被连接件上攻制内螺纹，依靠自身的螺纹牙型在拧入过程中自行切削成型配合螺纹，大幅降低装配工序的复杂度，提升现场安装的作业效率，尤其适合薄板类、低密度材质的快速紧固作业。这款螺钉的头部采用盘头造型，头部顶面设计十字槽型，相比一字槽拥有更好的对中性，拧入时螺丝刀不易滑出，能够传递更大的拧紧扭矩，同时盘头的圆形承压面接触面积更大，拧紧后不会在被连接件表面压出过深的凹痕，能有效分散紧固压力，避免脆性材质的被连接件出现受压开裂的问题。螺杆部分采用全牙自攻螺纹设计，牙型锋利且带有合适的牙距，从靠近头部的位置一直延伸到尖端，尖端做了收尖导向处理，拧入时能够快速定位，不需要提前钻制过深的导向孔，就能顺畅攻入材质内部形成稳定的螺纹咬合。在设计这款螺钉的三维结构时，首先要明确不同应用场景下的安装边界：针对家具装配场景，螺钉长度需要适配常见的12mm到25mm厚度的人造板材，头部直径控制在6mm到10mm区间，保证拧紧后头部不会突出板材表面过多，同时不会因为承压面过小陷入板材内部；针对电子电器外壳的固定场景，螺纹牙距要适配ABS、PC等常见塑料的材质特性，牙山角度控制在合理范围，避免拧入时塑料件出现应力发白甚至开裂的问题，螺杆直径匹配常见的电器外壳安装孔位公差，保证装配后外壳拼接缝隙均匀，不会出现错位松动的问题。结构设计上，十字槽的深度要兼顾螺丝刀的咬合深度和头部的结构强度，槽深过浅容易导致拧动时滑牙，槽深过深则会降低头部的抗扭强度，拧紧时容易出现头部拧裂的问题；螺纹部分的牙顶做了微小的圆弧过渡，既保证攻入时的切削能力，又能避免牙顶过于锋利在运输和装配过程中划伤操作人员；螺杆与头部的衔接位置做了圆角过渡，消除应力集中点，避免螺钉在承受较大拉力时从头部与螺杆的衔接位置断裂。实际使用中，这款螺钉能够适配手动螺丝刀、电动起子等多种拧紧工具，十字槽的通用规格不需要配备特殊批头，现场装配的适配性极强，在长期受轻微振动的使用场景下，全牙的螺纹设计能够增加与被连接件的咬合接触长度，提升防松性能，减少长期使用后出现松动脱落的风险。
