斜齿轮蜗轮蜗杆减速齿轮马达结构

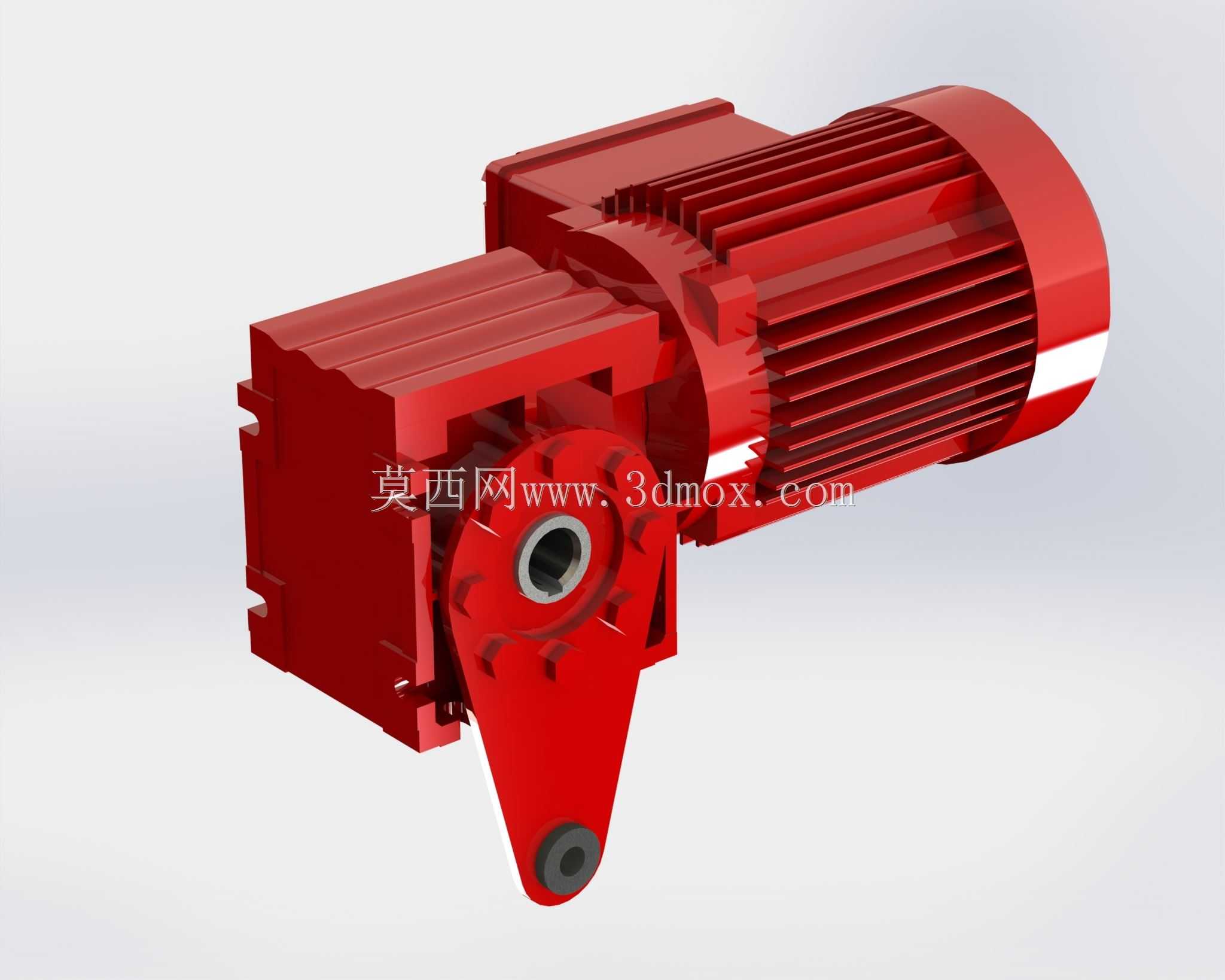

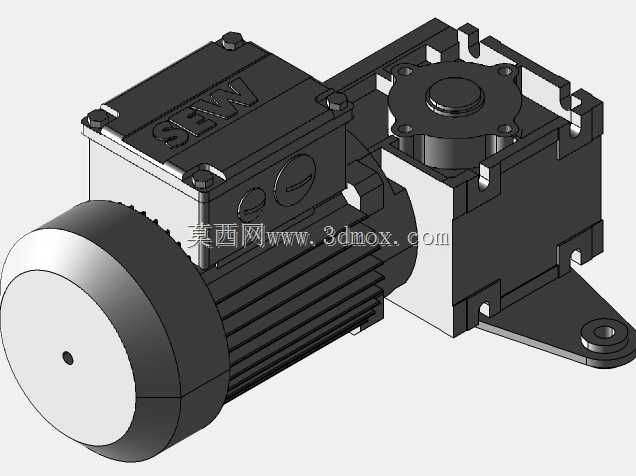

这款齿轮马达是工业传动场景中应用极为广泛的动力集成部件，常被部署在自动化生产线输送段、包装机械主驱动辊、轻工纺织设备牵引机构、物流分拣线动力单元等需要低转速大扭矩输出的工位，能够将电机输出的高转速低扭矩动力，通过内部多级齿轮啮合传动转换为适配负载需求的低转速高扭矩动力，解决原动机转速与负载工况转速不匹配的核心矛盾，同时可在传动链路中承担一定的负载缓冲作用，降低负载波动对电机本体的冲击损伤。从功能特性来看，该款齿轮马达采用一体化集成设计，将驱动电机与减速箱体刚性连接为整体，相比分体式的电机加减速机组合，省去了额外的对接联轴器与安装支座，大幅缩减了动力单元的整体占用空间，也避免了分体安装时的同轴度偏差带来的传动损耗与异常振动问题。输出端采用空心轴带扭力臂的安装结构，扭力臂的设计可以在设备运行时抵消输出轴转动带来的反扭矩，无需额外制作复杂的止口定位结构，安装时只需将空心轴套接在负载的输入轴上，再将扭力臂与设备机架做简单铰接固定即可完成装配，大幅降低了现场安装的调试难度，也能适配更多安装空间受限的设备场景。在设计思路上，这款产品的箱体采用平行轴与蜗轮蜗杆组合的传动结构，输入端的平行斜齿轮组承担第一级减速，斜齿轮的啮合重合度更高，传动过程更平稳、噪音更低，能够承受更大的输入转速；后段的蜗轮蜗杆结构承担大减速比的扭矩放大，同时自带反向自锁特性，可避免负载端反向拖动电机引发的设备溜车问题，提升设备停机状态下的安全性。箱体外部设计有密集的散热筋结构，能够在设备连续运行时将齿轮啮合、轴承摩擦产生的热量快速传导到空气中，避免箱体内润滑脂因温度过高提前失效，延长整机的连续运行时长与维护周期。外形设计上，电机段与减速段采用阶梯式布局，电机外壳的散热筋沿轴向排布，既能够强化散热效果，也能提升壳体的结构强度，避免运输或安装过程中磕碰导致壳体变形。安装边界方面，扭力臂的铰接孔位置、空心轴的孔径与键槽尺寸、电机接线盒的朝向都做了通用化适配，能够直接替换同功率段的多数同类型减速电机产品，无需对原有设备的安装位做额外改造，可大幅降低设备升级维护的改造成本。
