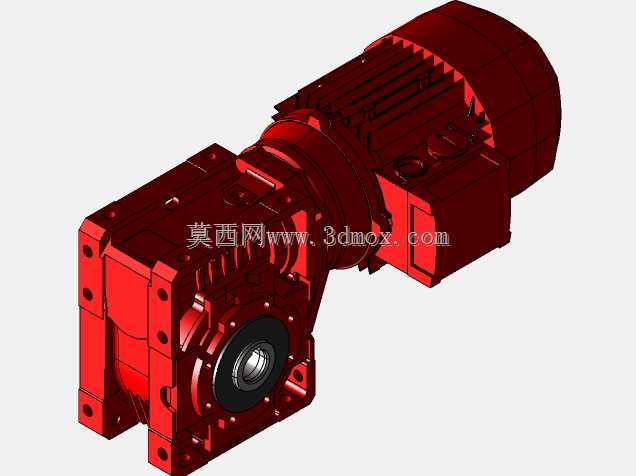

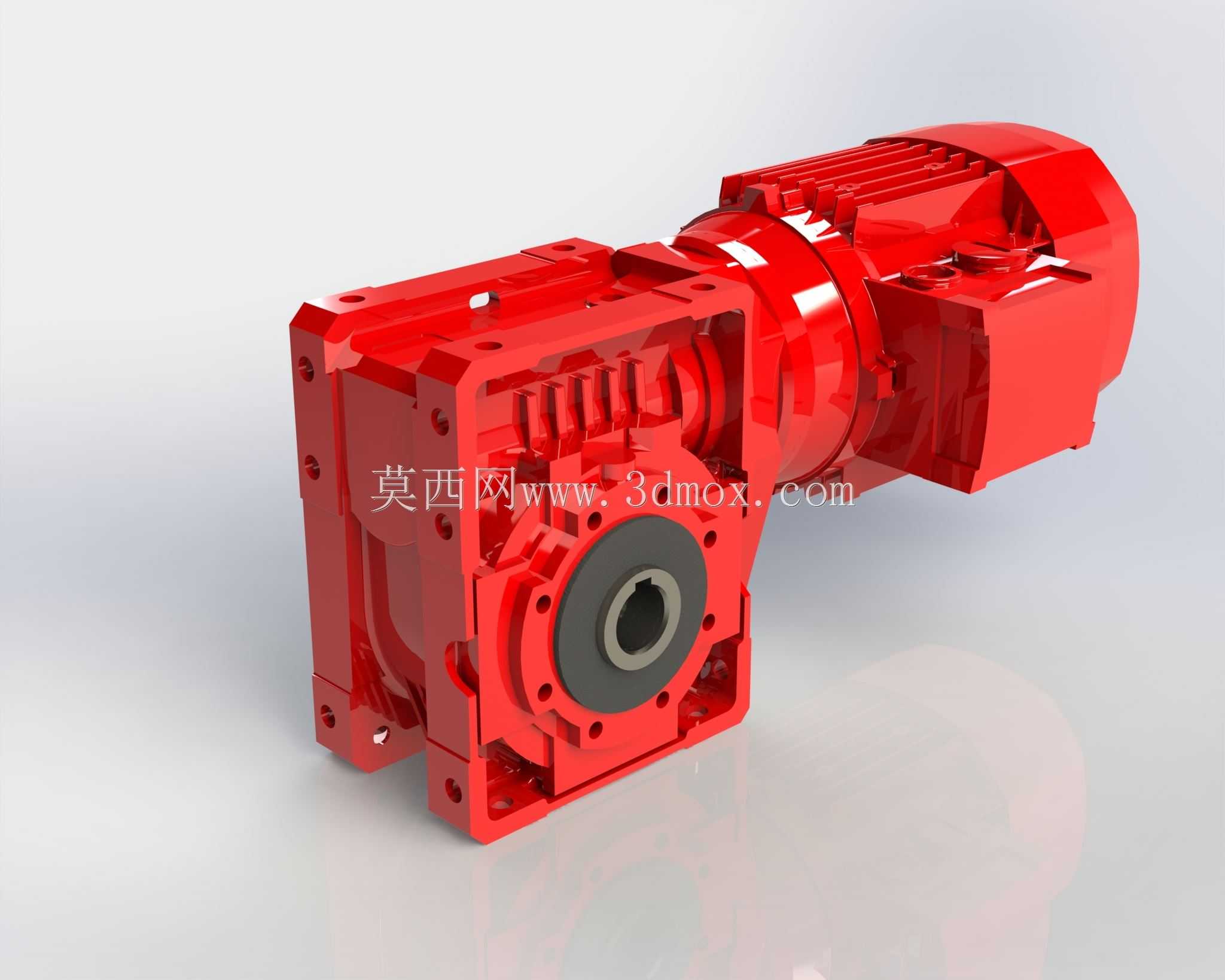

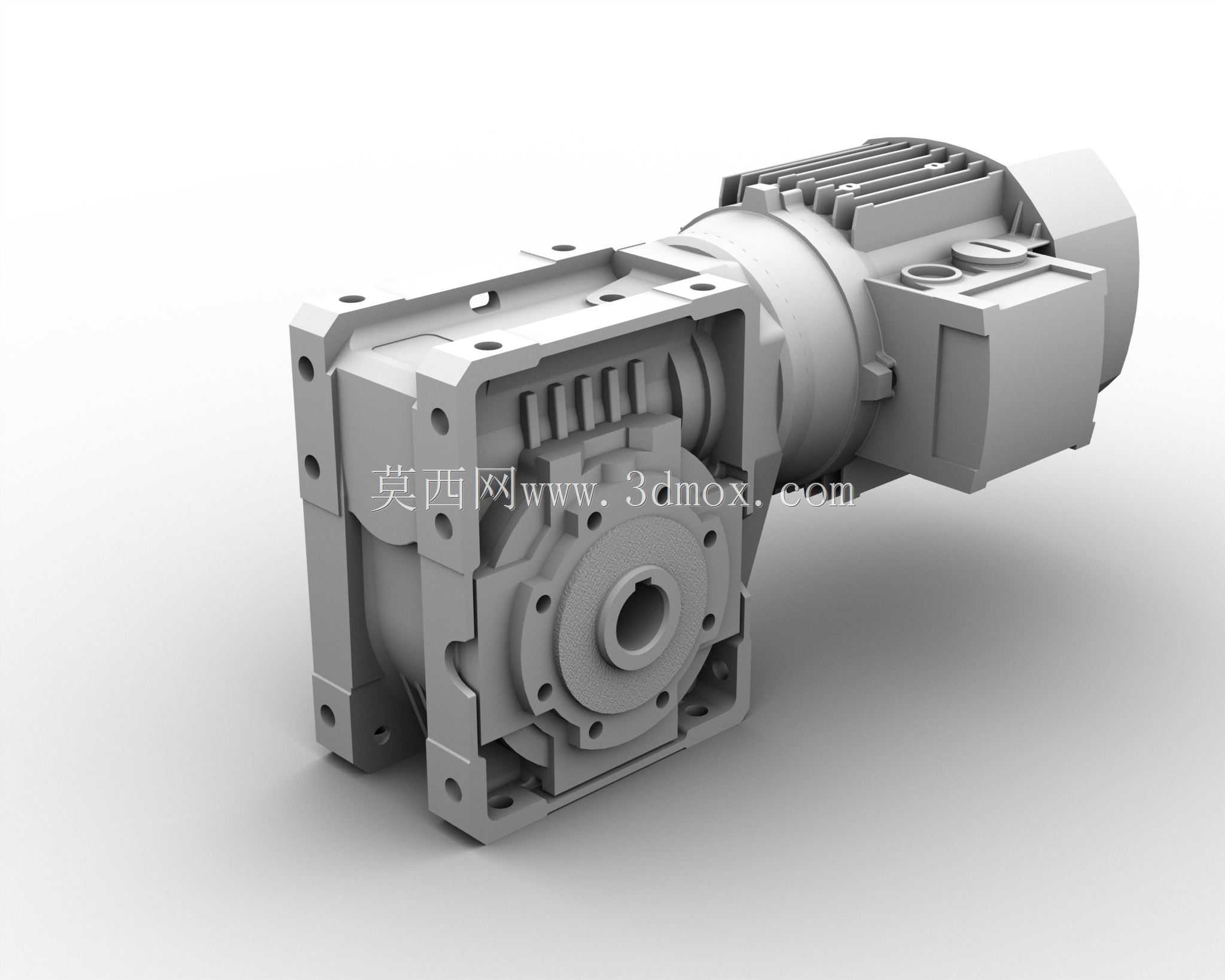

红色直角轴齿轮减速电机结构设计

这款直角轴齿轮减速电机，是工业传动场景中适配紧凑安装空间的核心动力部件，广泛应用于自动化生产线输送段、包装机械主传动、物流分拣设备驱动、食品加工机械动力输出等对安装空间有严格限制的工况中，能够在垂直交错的动力传输路径下完成电机高转速到工作端低转速大扭矩的转换，匹配不同负载设备的转速与扭矩需求。从实际用途来看，它整合了驱动电机与齿轮减速单元，无需额外搭建联轴器与独立减速箱的连接结构，可直接对接负载端安装法兰，大幅缩减传动系统的整体占用空间，尤其适合设备侧装、垂直安装等无法布置同轴减速结构的场景，能够稳定输出恒定转速，在频繁启停、正反转切换的工况下也能保持传动精度，避免转速波动影响终端设备的运行稳定性。从功能特性来看，该款减速电机采用准双曲面齿轮搭配斜齿轮的多级传动结构，齿轮经过精密修形处理，啮合重合度高，传动过程中振动小、噪音低，传动效率可达九成以上，输出端采用空心轴孔设计，可直接穿入负载轴完成锁紧固定，也可搭配输出法兰、扭力臂等附件适配不同安装形式，箱体采用高强度铸铁一体铸造成型，刚性强、抗形变能力出色，能够承受较大的径向与轴向负载，适配重载传动场景的使用需求。在设计思路上，这款产品采用一体化集成设计思路，将电机壳体与减速箱壳体做衔接式结构设计，取消了传统分体式传动结构中的连接法兰与联轴器部件，既减少了传动环节的功率损耗，也降低了装配过程中的同轴度误差累积，齿轮排布采用逐级减速的布局，高速级采用斜齿轮结构降低高速运转的噪音与振动，低速级采用大模数锥齿轮结构提升扭矩输出能力，输出端轴承采用跨距式布置，提升输出轴的负载承受能力，同时在箱体各结合面做密封槽设计，搭配耐油密封件实现IP65级别的防护能力，可适应多粉尘、轻微溅油的工业车间环境。从外形尺寸与安装边界来看，该款减速电机输出端齿轮内孔直径为25毫米，整体采用直角转向结构，电机轴线与输出轴轴线呈90度垂直布局，安装法兰采用标准方形接口，螺栓孔位间距符合通用工业减速电机安装尺寸规范，无需额外加工转接板即可替换同规格的传统蜗轮蜗杆减速电机，整体机身长度较同功率同轴减速电机缩短近三分之一，能够在狭窄的设备腔体内部完成安装，输出轴中心高与同功率级别的蜗轮减速箱保持一致，方便现有设备的升级替换，安装时仅需固定箱体安装脚或法兰，锁紧输出轴与负载轴的连接套即可完成装配，无需复杂的对中调整，大幅降低现场安装的调试难度。
