SA系列锥齿轮减速电机三维结构设计

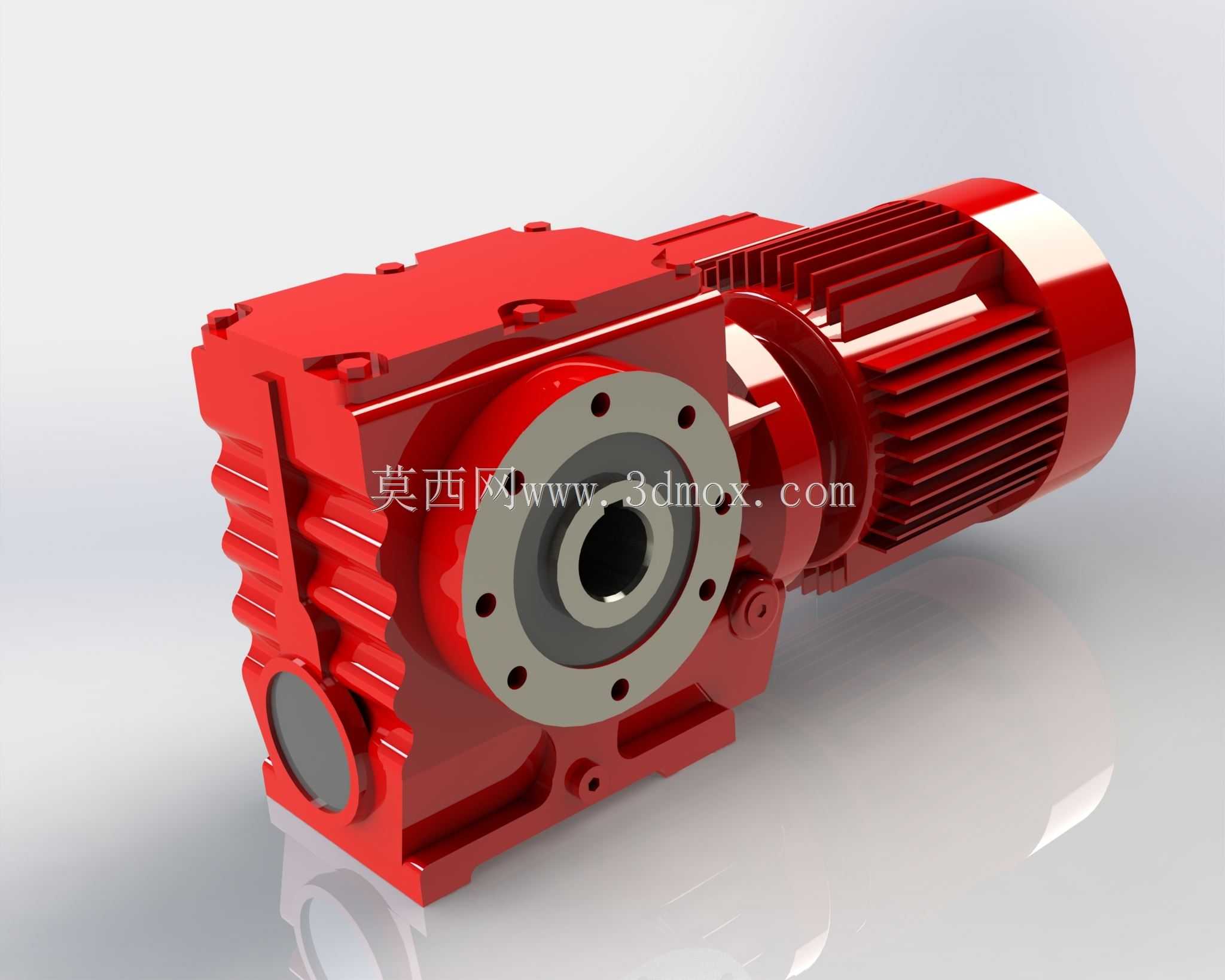

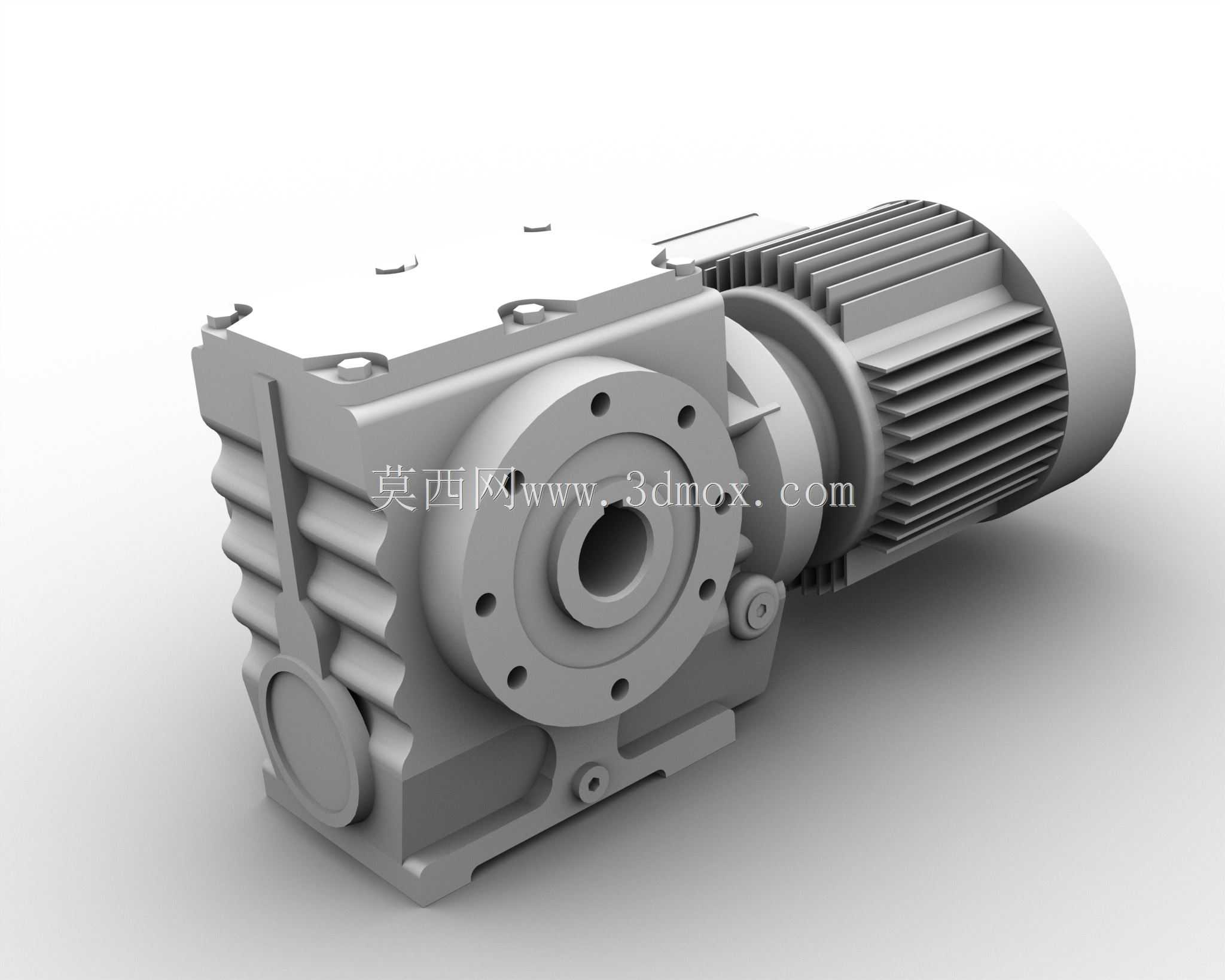

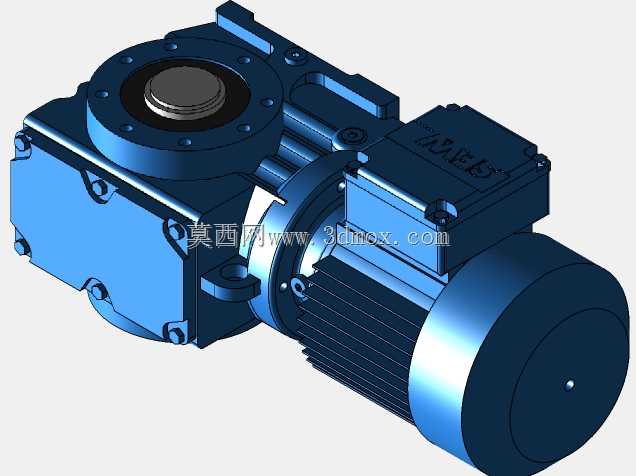

这款斜齿轮-蜗轮蜗杆一体化减速电机，是工业传动场景中应用极为广泛的动力传输部件，常被部署在自动化生产线输送段、包装机械主驱动单元、食品加工设备传动辊组、物流分拣设备动力端以及轻工纺织机械的动力输入部位，能够在空间受限的安装场景下完成高扭矩低转速的动力输出需求，适配多数需要恒定转速传动、大减速比动力转换的工业工况。该款减速电机采用一体化集成式结构设计，将异步驱动电机与蜗轮蜗杆减速箱直接刚性连接，省去了额外的联轴器连接环节，既压缩了整机的轴向安装尺寸，也避免了联轴器安装对中误差带来的传动损耗与振动问题。箱体采用高强度铸铁一体铸造成型，外部设计有密集的轴向散热筋结构，能够在设备连续运行过程中通过增大散热面积快速带走齿轮啮合产生的热量，避免箱体内润滑脂温度过高导致的润滑性能下降，延长内部齿轮与轴承的使用寿命。输出端采用空心轴法兰安装结构，输出内孔直径为30毫米，可直接与设备的从动轴进行套接安装，同时法兰端面上的安装孔位按照通用工业安装标准设计，能够直接与多数设备的安装面板进行螺栓固定，无需额外加工过渡连接法兰，大幅降低现场安装的适配成本。设计过程中充分考虑了不同安装场景的适配性，箱体的多个端面都预留了标准安装脚位，既可以采用卧式水平安装，也可以通过转接法兰实现立式垂直安装，能够适配不同设备的动力输入方位需求。内部传动结构采用斜齿轮与蜗轮蜗杆组合的传动形式，前端斜齿轮组承担一级减速功能，将电机输出的高转速进行初步降速增扭，后端蜗轮蜗杆结构承担二级减速，在实现大减速比传动的同时，还具备反向自锁特性，能够在设备停机时避免输出端负载反向拖动电机转动，提升设备运行的安全性。齿轮部件均采用硬齿面设计，经过渗碳淬火处理后进行精密磨齿加工，齿轮啮合精度达到6级以上，既保证了大扭矩传输过程中的结构强度，也有效降低了齿轮啮合过程中的噪音与传动间隙，提升整机传动的平稳性。整机的外形轮廓经过紧凑化优化，在保证内部齿轮、轴承、油封等部件有足够安装空间与润滑储油空间的前提下，尽可能压缩了非必要的外部冗余结构，让设备能够在狭小的设备舱内部完成安装，适配更多紧凑型工业设备的设计需求。
