带百分表的工件尺寸检测检具结构

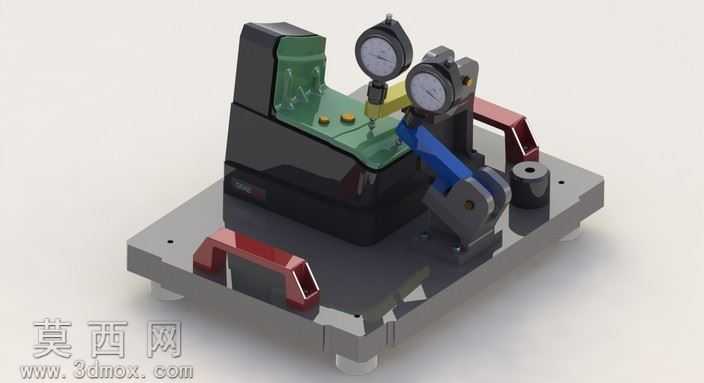

本作品为工件形位尺寸检测用检具的三维建模设计，整体采用SolidWorks完成全参数化建模，经渲染后呈现出清晰的结构层次与真实的材质质感。建模过程中首先搭建底部方形定位基座，基座采用灰铸铁材质设定，表面做哑光金属质感处理，底部设置四个可调支撑脚用于调平检具，保证检测基准的水平度，基座表面预留标准定位孔位用于固定各功能组件，建模时严格遵循工装设计的基准统一原则，将基座底面作为整个检具的安装与检测基准。基座上设置工件定位座，定位座采用与待测工件型面完全匹配的仿形支撑结构，黑色硬质基体搭配绿色耐磨贴面，贴面材质设定为聚氨酯耐磨材料，既保证定位精度又避免划伤工件表面，定位座上设置两个黄色定位销，用于穿入工件的工艺孔完成工件的完全定位，限制工件的六个自由度，保证每次装夹的位置一致性。检具配置两个百分表检测单元，百分表通过可调节支架固定在基座上，支架包含多段铰接结构，可实现检测头位置的多维度调整，适配工件不同检测点位的尺寸测量需求，百分表建模还原了表盘、测杆、表圈等细节结构，表盘做玻璃透明质感处理，金属表壳做哑光镀铬质感。检具还设置蓝色手动压紧机构，采用杠杆式压臂结构，压头处设置软质防护垫，装夹工件时扳动压臂即可快速压紧工件，操作便捷，压紧力稳定，避免检测过程中工件移位影响测量结果；基座上还设置两个红色快动把手，方便检具的搬运与位置调整，同时预留标准环规放置位，用于检测前对百分表进行零点校准。渲染阶段采用工作室光照环境，对金属部件添加环境反射效果，对非金属部件调整粗糙度参数还原真实材质触感，各组件之间的装配关系清晰，运动部件预留合理的活动间隙，整体结构紧凑，布局合理，完全满足工业现场工件快速尺寸检测的使用需求，建模过程中所有零件均添加配合约束，可实现机构的运动仿真，验证压紧、调节动作的顺畅性，避免结构干涉。
