瓶装物料直行输送设备结构设计

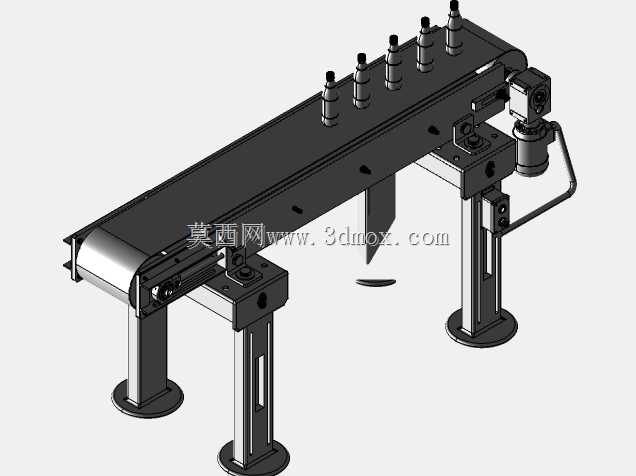

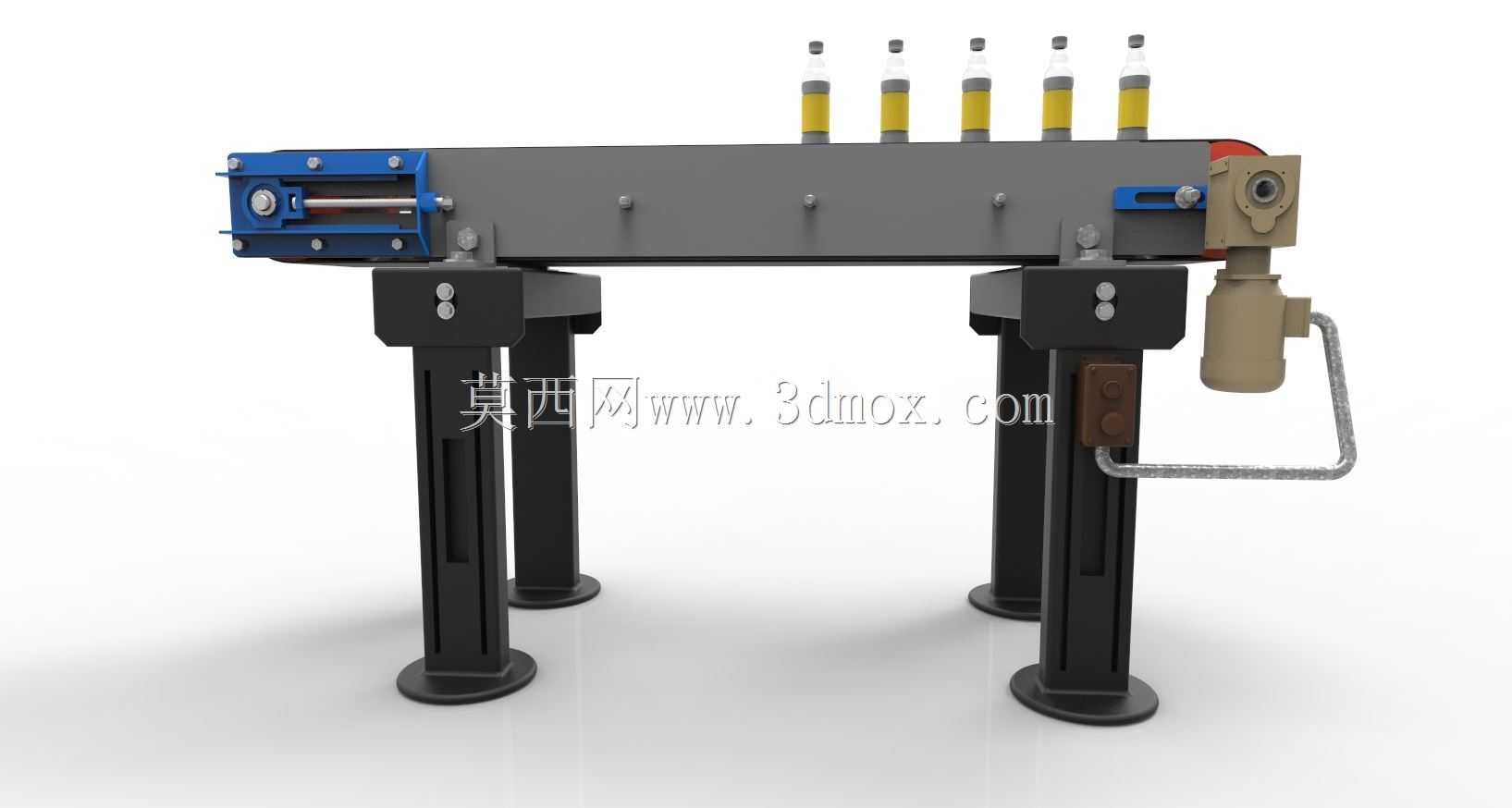

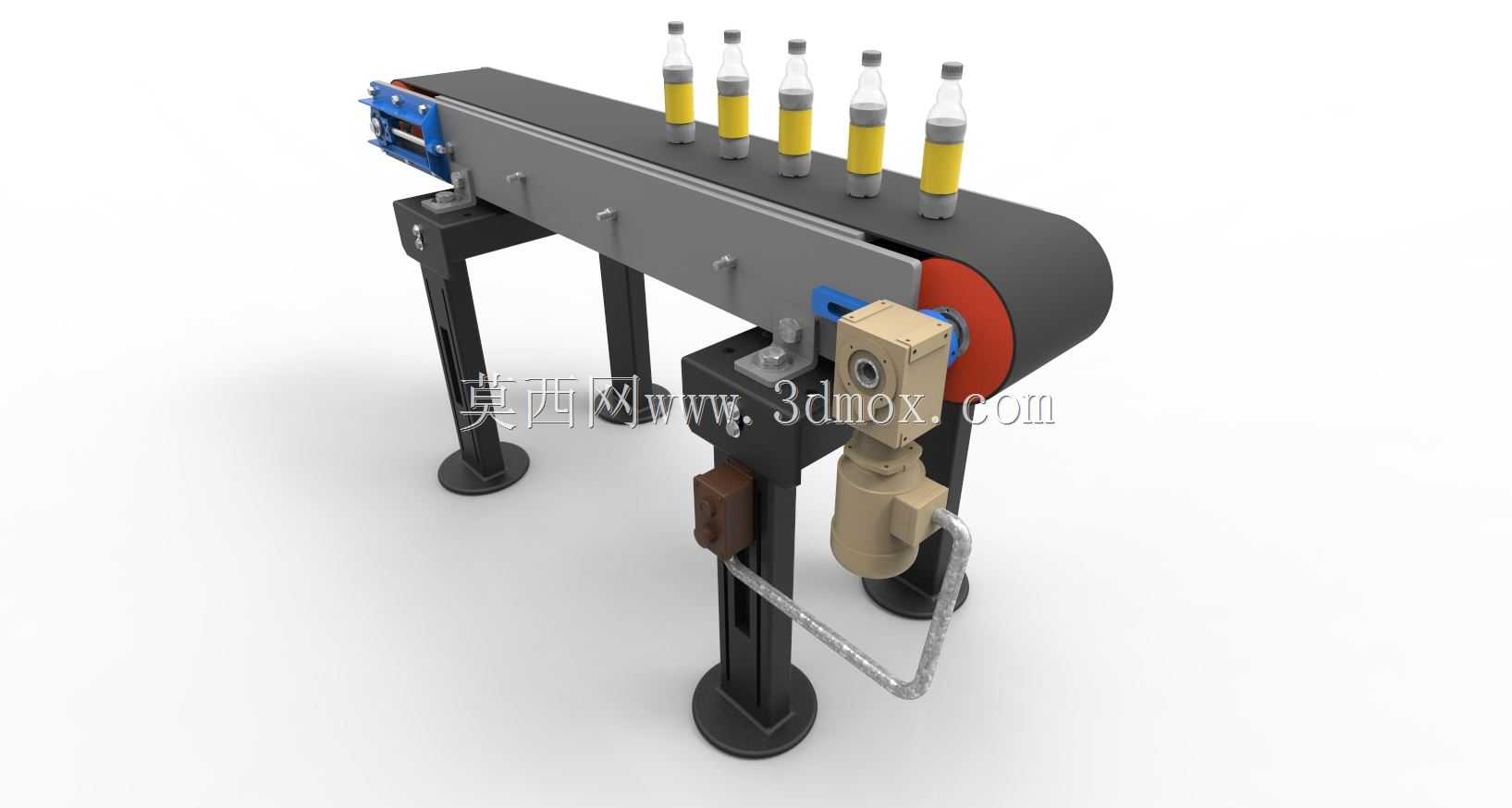

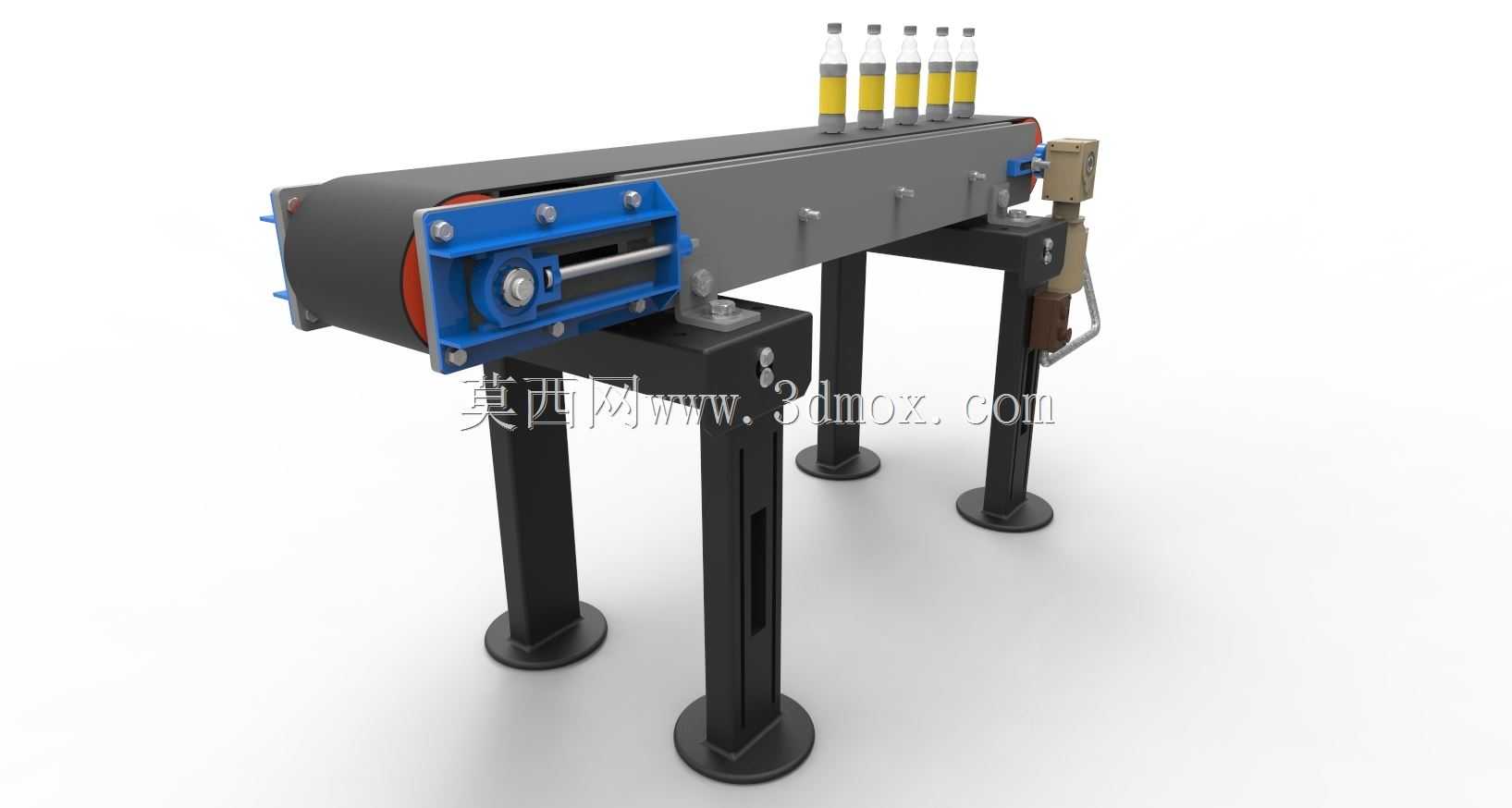

这款直行输送设备主要面向食品饮料、日化包装等行业的瓶装类物料产线转运场景，可衔接灌装机、旋盖机、贴标机、装箱机等前后段工序设备，实现瓶装物料在不同工位间的平稳直行输送，替代人工搬运完成连续化产线流转，大幅降低瓶装物料转运过程中的磕碰、倒瓶风险，提升整线生产的连续运转效率。设备采用平皮带作为承载输送构件，皮带表面平整摩擦力适中，可稳定承托直立状态的瓶装物料，输送过程中不会对瓶身造成刮擦损伤，适配圆柱型、方型等多种常规瓶型的输送需求。设备的驱动端集成了减速驱动组件，可根据产线节拍需求调整输送速度，保证物料流转节奏与前后工位加工速度匹配；从动端设计了可调节的皮带张紧结构，通过调节螺栓即可调整皮带张紧度，补偿皮带长期运行产生的拉伸形变，避免皮带打滑、跑偏问题，降低日常维护的操作难度。设备的支撑结构采用四根立式可调支腿，支腿底部配置圆盘形防滑脚垫，可通过支腿上的调节结构调整整机高度与水平度，适配不同高度的前后对接设备，安装时无需额外制作复杂的安装基座，仅需将设备放置在平整的车间地面即可完成固定，支腿上预留的安装孔位也可根据需求将设备固定在地面或配套机架上，进一步提升运行稳定性。机架主体采用钣金折弯成型结构，整体结构紧凑刚性充足，输送段两侧预留了挡板安装位，可根据输送物料的尺寸加装侧挡板，防止物料在输送过程中从侧边掉落；驱动端外侧设置了防护结构，将传动部件完全封闭，避免生产过程中杂物卷入传动结构，也可防止操作人员误触运动部件，满足车间生产的安全防护要求。设备整体外形为长条形直行结构，安装边界清晰，可根据产线布局需求单台使用，也可多台拼接组成更长的输送段，适配不同长度的产线布局需求，整体结构设计兼顾了运行稳定性、维护便捷性与场景适配性，可满足中小规格瓶装物料的常规直行输送需求。
