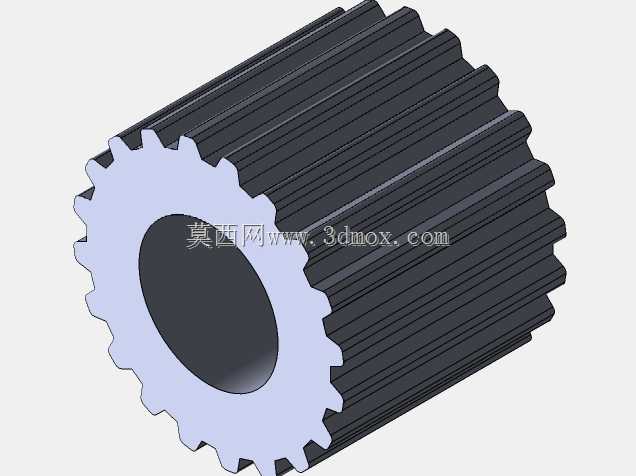

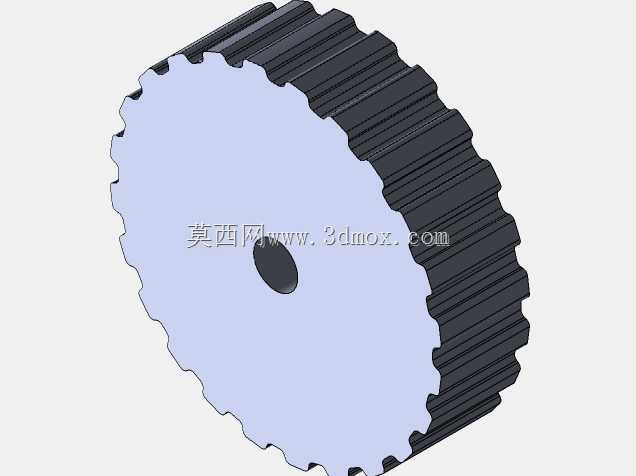

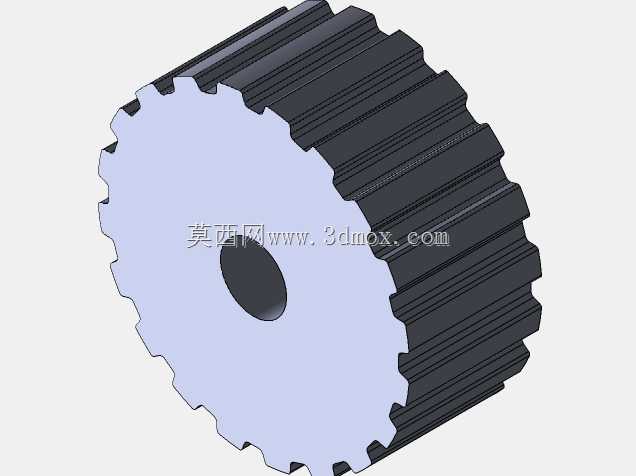

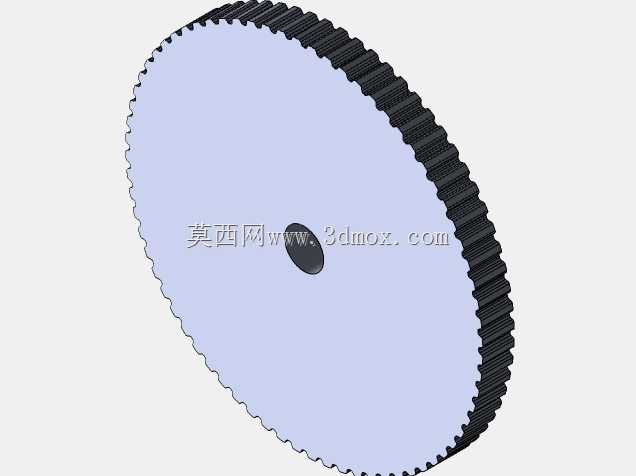

多规格配置正时皮带轮剖面结构设计

正时皮带轮是机械传动系统中实现精准同步传动的核心部件，广泛应用于自动化生产线输送机构、精密机床进给系统、包装设备分度机构、纺织机械牵伸单元、小型动力传输模组等对传动同步精度有严格要求的场景，依靠带齿与皮带齿槽的精准啮合，避免传统摩擦传动存在的打滑问题，保障动力传输过程中转速比恒定、相位匹配准确，大幅提升设备运行的稳定性与动作精度。这款多规格配置的正时皮带轮，覆盖MXL、XL、L、H等多种常用齿型规格，能够适配不同负载等级、不同传动间距的使用需求，设计过程中预留了充分的参数调整空间，使用者可根据实际传动需求选定对应齿数规格后，灵活调整内孔安装尺寸、轮体厚度参数，也可根据安装场景需求添加定位凸缘结构，适配不同的轴系安装方式。轮体设计时特意在中径位置设置了参考草图层，在组件装配环节可直接依托该参考线完成皮带的路径规划与长度计算，无需反复测量核对轮体啮合位置，就能快速搭建完整的皮带传动副，有效保障皮带张紧度处于合理区间，避免因啮合位置偏差导致的皮带磨损加快、传动噪音增大、传动精度下降等问题。从安装边界来看，不同齿型对应的轮体外径、齿顶圆尺寸均遵循标准齿型规范，可与对应规格的标准正时皮带完美啮合，轮体中心安装孔可适配不同直径的传动轴，搭配凸缘结构时可限制皮带的轴向窜动，即使在高速传动场景下也能避免皮带脱齿、跑偏的问题。轮体的齿形轮廓经过优化设计，齿侧间隙控制在合理范围，既能够保证啮合过程顺畅无卡滞，也能最大限度降低传动回程误差，满足精密传动场景的相位匹配要求。在实际设备应用中，这类可灵活配置的皮带轮能够大幅减少设计人员的重复建模工作量，无需针对每一种齿数、每一种安装尺寸单独绘制模型，只需在现有模型基础上调整对应参数即可快速生成符合需求的零件，有效缩短传动机构的设计周期，同时标准化的齿形设计也能保障零件加工后的互换性，降低设备后期维护的配件替换成本。
