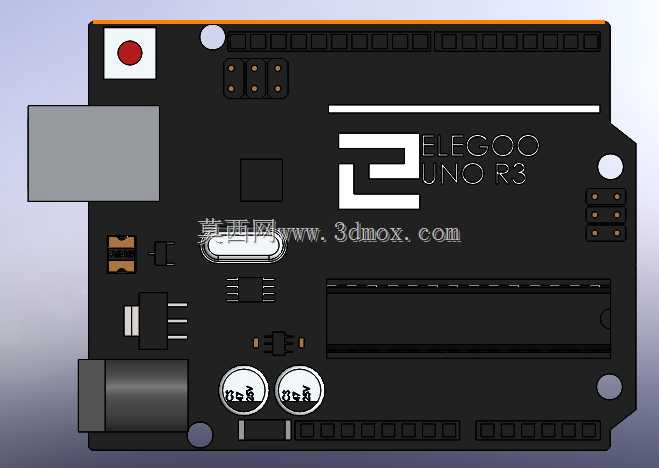

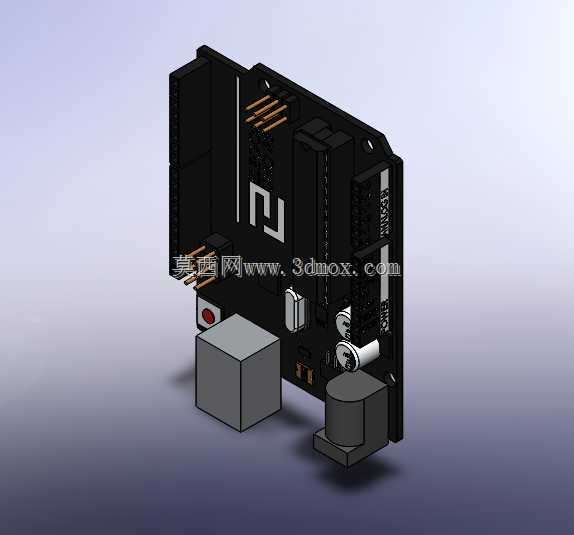

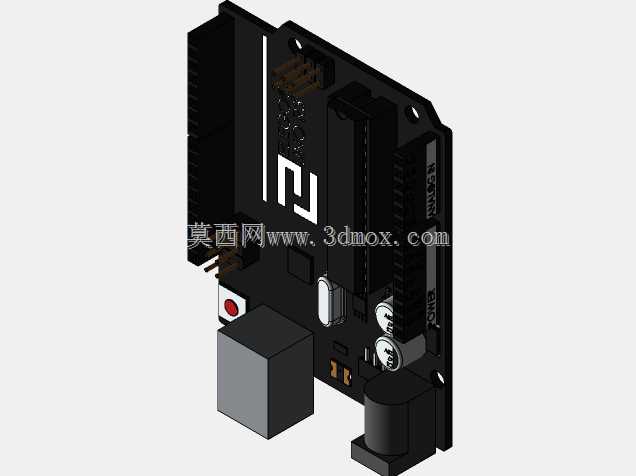

ElegooUnoR3开源开发控制电路板

这款Elegoo Uno R3电路板是面向电子原型开发、创客项目制作、小型智能设备控制场景打造的核心控制载体，广泛适用于学生课程设计、创客创意验证、小型自动化装置搭建、入门级智能硬件开发等场景，能够为各类小型电子项目提供稳定的核心控制支撑，帮助开发者快速完成硬件逻辑搭建与功能验证，大幅降低电子项目的开发门槛与前期投入成本。作为开源硬件生态中普及度极高的控制板款型，它承担着信号采集、逻辑运算、指令输出的核心作用，可对接各类传感器采集环境温湿度、光照强度、距离、姿态等物理参数，也能向舵机、电机、指示灯、显示屏等执行器件输出控制信号，实现从信号输入到功能输出的完整控制链路，支撑从简单的LED闪烁实验到复杂的小型智能小车、环境监测节点、互动艺术装置等各类项目运行。在功能特性上，这款电路板还原了Uno R3版本的经典接口布局，板载核心处理单元、电源管理模块、USB通信接口、外接电源接口、数字IO引脚、模拟输入引脚，同时预留了复位按键、状态指示灯，既支持通过USB接口直接连接电脑完成程序烧录与串口通信，也支持外接独立电源实现脱机运行，板载的稳压模块能够保障不同供电场景下的电压稳定，避免电压波动对核心元件造成损伤，引脚排布兼容主流的扩展板模块，可直接叠装各类功能扩展板实现功能快速拓展，无需额外进行复杂的接线调试。设计过程中优先兼顾了易用性与结构兼容性，整体采用矩形板型布局，核心元件排布避开主要的安装固定孔位，板边预留的安装孔位匹配通用的开发板固定支架尺寸，能够直接固定在标准的亚克力支架、3D打印外壳、项目安装底座上，板上的接口全部朝向板边外侧排布，方便外接杜邦线与其他模块连接，较高的元件如电容、电源接口统一布置在板侧区域，避免叠装扩展板时出现结构干涉，板载的接插件采用标准间距设计，适配市面上绝大多数的杜邦线、传感器连接线材，无需定制特殊连接件即可完成接线组装。在安装边界上，这款电路板的整体板厚与常规PCB板厚一致，安装孔的孔径与孔位间距完全匹配开源Uno系列的通用安装规范，能够兼容市面上绝大多数的Uno R3专用外壳、固定座、扩展支架，板上最高元件的高度控制在合理范围内，装入常规透明外壳时不会出现顶盖干涉的问题，外接电源接口、USB接口的位置与外壳预留开口位置完全对应，装入外壳后无需额外开孔即可正常插接线材，能够满足桌面固定、设备内嵌、移动装置搭载等不同安装场景的使用需求。
