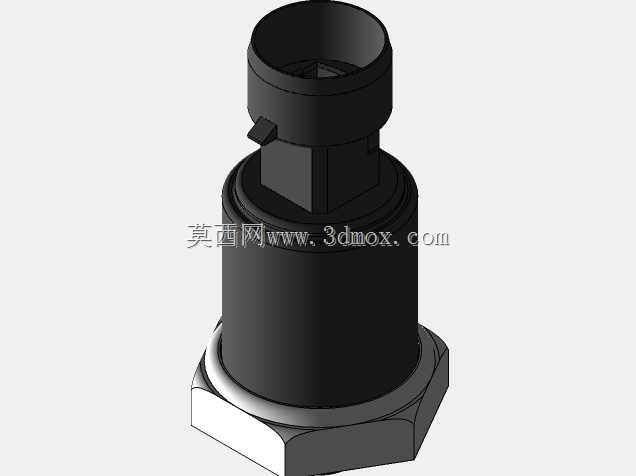

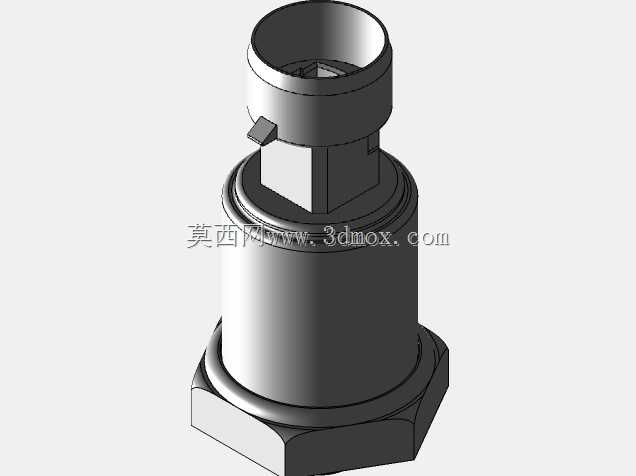

霍尼韦尔MLH系列压力传感元件三维结构

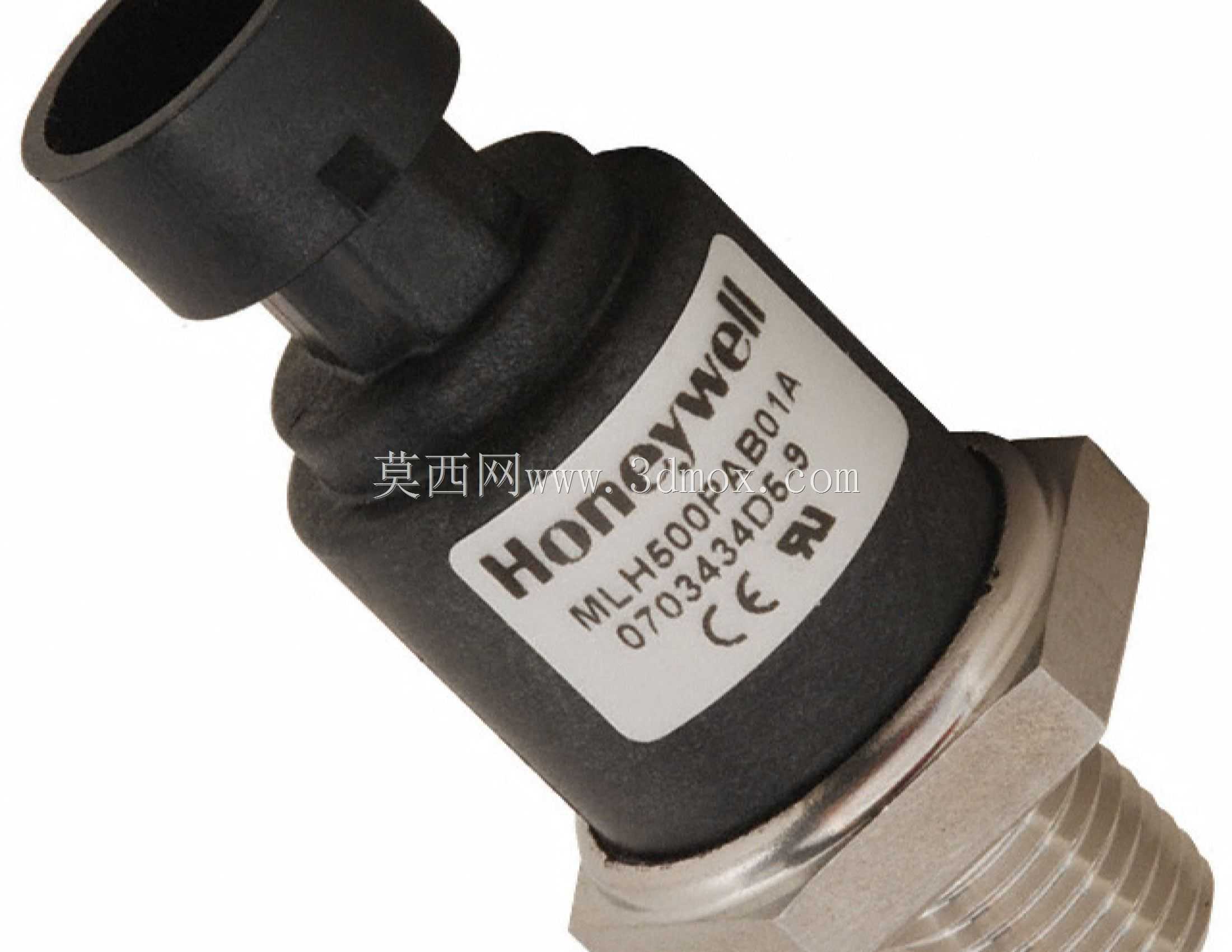

这款压力传感元件主要面向工业气动系统、液压回路、车用排气压力监测、空压机工况检测等场景设计，可实现对管路内气体、低粘度流体介质的压力实时采集，将物理压力值转换为标准0.5V-4.5V模拟电压信号输出，适配绝大多数工业控制板卡、车载ECU、小型设备主控单元的信号采集端口，无需额外增设信号调理模块即可直接接入控制系统，大幅简化现场布线与调试流程。从实际用途来看，该元件可覆盖100PSI量程的压力检测需求，对应约689.48kPa的检测范围，既可以用于小型气缸的动作压力反馈，辅助气动设备完成精准的出力控制与动作逻辑判断，也可搭载在小型空压机、便携气泵上作为排气端压力监测元件，在压力超出阈值时触发保护机制，避免设备超压运行带来的密封损坏、管路爆裂等风险，同时也适配车用进气、排气支路的压力检测场景，耐受车载环境下的振动、温度波动干扰。在功能特性设计上，该传感元件采用金属基座与工程塑料壳体组合的结构，下部金属螺纹基座采用1/4英寸NPT外螺纹规格，也就是行业常用的6.35mm管螺纹标准，可直接适配同规格的工业管路内螺纹接口，安装时仅需在螺纹处缠绕适量密封带即可完成压力密封，无需额外加装转接接头；上部采用黑色耐油工程塑料制作电气连接端护套，搭配行业通用的插接式电气接口，可直接与标准防水线束插头对插，既可以隔绝日常使用中的粉尘、溅水侵入，也能避免现场布线时的错接、虚接问题。从设计思路来看，该元件整体采用紧凑化布局，将压力感应芯体、信号调理电路全部集成在直径不足30mm的圆柱壳体内，整体轴向长度控制在合理范围，不会在安装后占用过多管路周边空间，适合在设备内部管路排布密集、安装空间局促的场景下使用；金属基座与塑料壳体之间采用滚压包边工艺结合密封胶填充，既保证了两部分的连接强度，也可避免介质从结合部位渗漏，同时金属基座的六角结构设计，可适配普通开口扳手进行拧紧操作，安装时无需定制专用工装，现场运维更换十分便捷。在外形尺寸与安装边界上，该元件下部螺纹段长度适配常规管路壁厚的安装需求，拧紧后六角基座端面可紧贴管路安装面，不会出现螺纹旋入不足导致的密封失效问题；上部电气接插件采用侧出方向设计，线束可沿管路径向排布，不会与周边平行布置的管路、结构件产生干涉，整体安装后突出管路外壁的尺寸较小，可有效避免设备运行过程中因磕碰、拉扯导致的元件损坏。
