高精度微型称重测力传感器结构设计

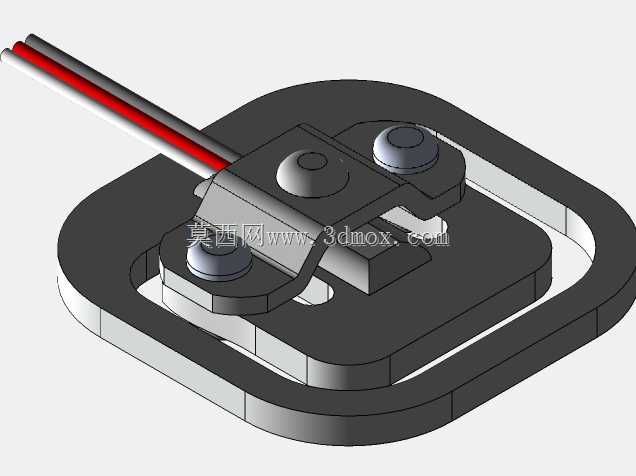

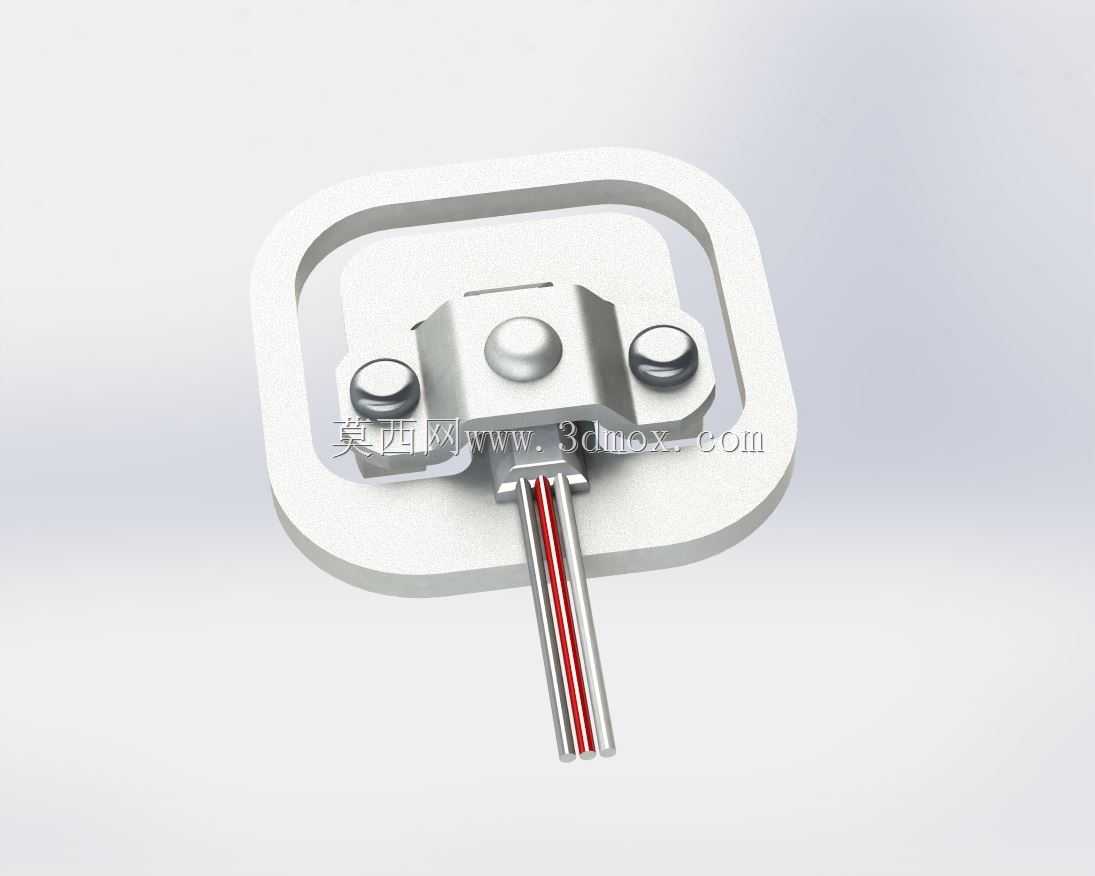

这款称重测力元件主要面向小量程高精度的重量检测场景，常见于桌面级电子秤、小型配料分装设备、智能仓储的小件重量核验工位、3C产品组装线上的元器件压装力检测、医疗检测设备的样本称重模块等对安装空间有严格限制的场合，能够在紧凑的设备内部完成静态、准动态载荷的精准采集，为设备的重量反馈、力值闭环控制提供可靠的原始数据支撑。从实际用途来看，它可以将承受的载荷线性转化为可被采集电路识别的电信号，配合后端的信号放大、AD转换模块，就能实现重量数值的实时显示、阈值报警、数据上传等功能，在小量程称重场景下，相比大尺寸传感器拥有更高的检测灵敏度，能够捕捉到克级甚至更小的载荷变化，满足精细化检测的需求。在功能特性设计上，这款传感器采用平行梁式的弹性体结构，弹性体选用高强度铝合金材质加工而成，兼顾结构强度与形变灵敏度，当载荷施加在中心受力台时，平行梁会产生均匀的微形变，粘贴在梁体应变区的应变片会随形变产生电阻值变化，通过惠斯通电桥电路将电阻变化转化为差分电压信号输出，结构自带一定的抗偏载能力，即使载荷施加位置存在小幅偏移，也能保证输出信号的线性度，降低安装对位的精度要求。设计过程中重点考量了安装边界与使用可靠性，整体采用圆角方形的外轮廓，没有尖锐棱角，避免安装过程中划伤操作人员或设备内部走线，外围的固定边框预留了两个对称的安装孔位，可以通过螺丝直接固定在设备的安装基板上，不需要额外设计复杂的固定支架，中心受力台略高于固定边框平面，保证载荷能够直接作用在受力中心，避免边框承受额外载荷影响检测精度。出线端采用多芯屏蔽线缆出线，线缆根部做了应力释放结构，避免设备运行过程中线缆弯折拉扯导致焊点脱落，屏蔽层可以有效隔绝设备内部电机、驱动电路产生的电磁干扰，保证信号输出的稳定性。外形尺寸设计偏向微型化，整体厚度较薄，能够嵌入到空间局促的小型设备内部，不会占用过多的设备安装空间，受力台的凸起高度经过精准计算，既保证载荷传递的直接性，也避免过载时形变量过大超出弹性体的屈服极限，造成传感器永久损坏。弹性体表面做了阳极氧化处理，具备一定的防潮、防氧化能力，能够适配普通工业车间的常规使用环境，延长元件的使用寿命。
