方形法兰式带座外球面轴承F208

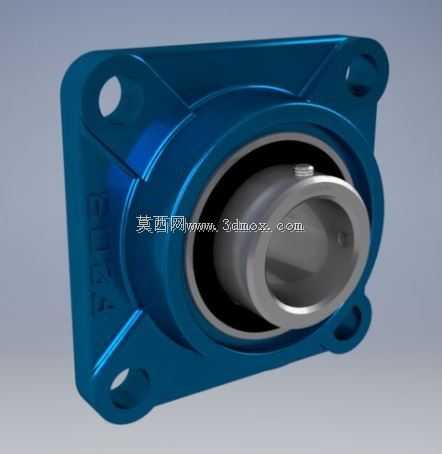

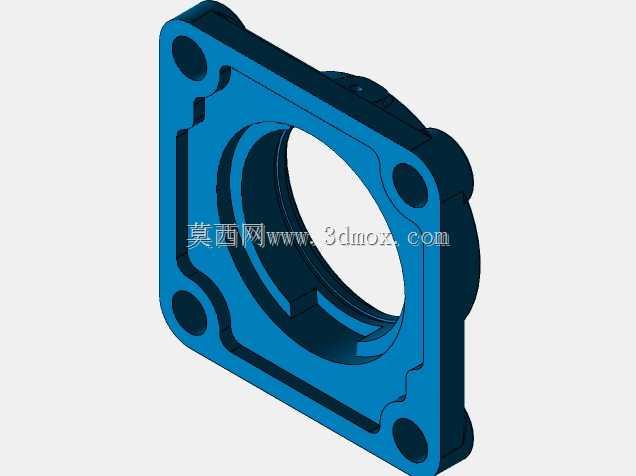

这款方形法兰式带座外球面轴承，是工业传动系统中应用极为广泛的支撑类零部件，常见于各类输送设备、食品加工机械、农业机械、纺织机械以及轻工自动化生产线的转轴支撑场景，能够为旋转轴提供稳定的径向支撑，同时可补偿一定范围内的轴安装对中误差，降低安装调试的精度要求，提升设备运行的稳定性。在实际设备运行过程中，该部件的核心作用是固定转轴的轴向位置，承载转轴运转过程中产生的径向载荷，同时配合外球面轴承的自调心特性，抵消长轴安装时的同轴度偏差、设备运行中机架轻微形变带来的轴系偏移问题，避免轴承出现偏磨、卡滞等故障，有效延长传动系统的维护周期。从产品功能特性来看，方形法兰座采用四个安装孔的对称布局，相比菱形法兰座拥有更好的安装稳定性，能够承受更高强度的径向载荷与一定的冲击载荷，适配中等负载的传动工况；内置的外球面轴承内孔直径为38mm，适配对应直径的光轴安装，轴承外圈与法兰座采用球面配合结构，可实现小角度的自动调心，即使轴与安装面存在一定的角度偏差，轴承仍能保持顺畅运转，不会出现滚动体局部受力过大的问题。在设计思路上，这款轴承座采用了一体式铸造的方形法兰结构，座体带有加强筋过渡设计，在保证整体结构强度的同时尽可能控制了自身重量，四个安装孔分布在法兰的四个角端，安装时可从正面直接锁紧螺栓，无需在安装面背面预留操作空间，大幅降低了设备机架的加工难度与安装操作难度；轴承座的中心孔与外球面轴承的配合球面经过精密加工，保证配合面的贴合度，避免运转过程中出现轴承外圈在座内打滑、窜动的问题；法兰座表面采用蓝色涂装处理，既可以提升座体的防锈耐腐蚀能力，也能在工业设备中起到清晰的标识作用，方便日常巡检时快速识别部件状态。从外形尺寸与安装边界来看，该轴承座整体为方形结构，四个安装孔的孔位对称分布，安装时需要在安装面板上预留对应中心直径的轴过孔，同时按照四个安装孔的孔位尺寸加工螺栓过孔，安装面需要保证一定的平面度，避免锁紧螺栓时法兰座出现形变导致轴承卡滞；轴承内孔伸出法兰端面的长度适配常规的轴端固定方式，可配合顶丝将轴承内圈与转轴锁紧，实现轴与轴承的同步旋转，安装完成后轴承的调心角度范围可覆盖常规安装场景下的对中误差需求，无需额外加工复杂的定位结构即可完成装配，能够有效缩短设备的装配工时，降低生产制造成本。
