睿思凯R9M远距离射频发射模块结构设计

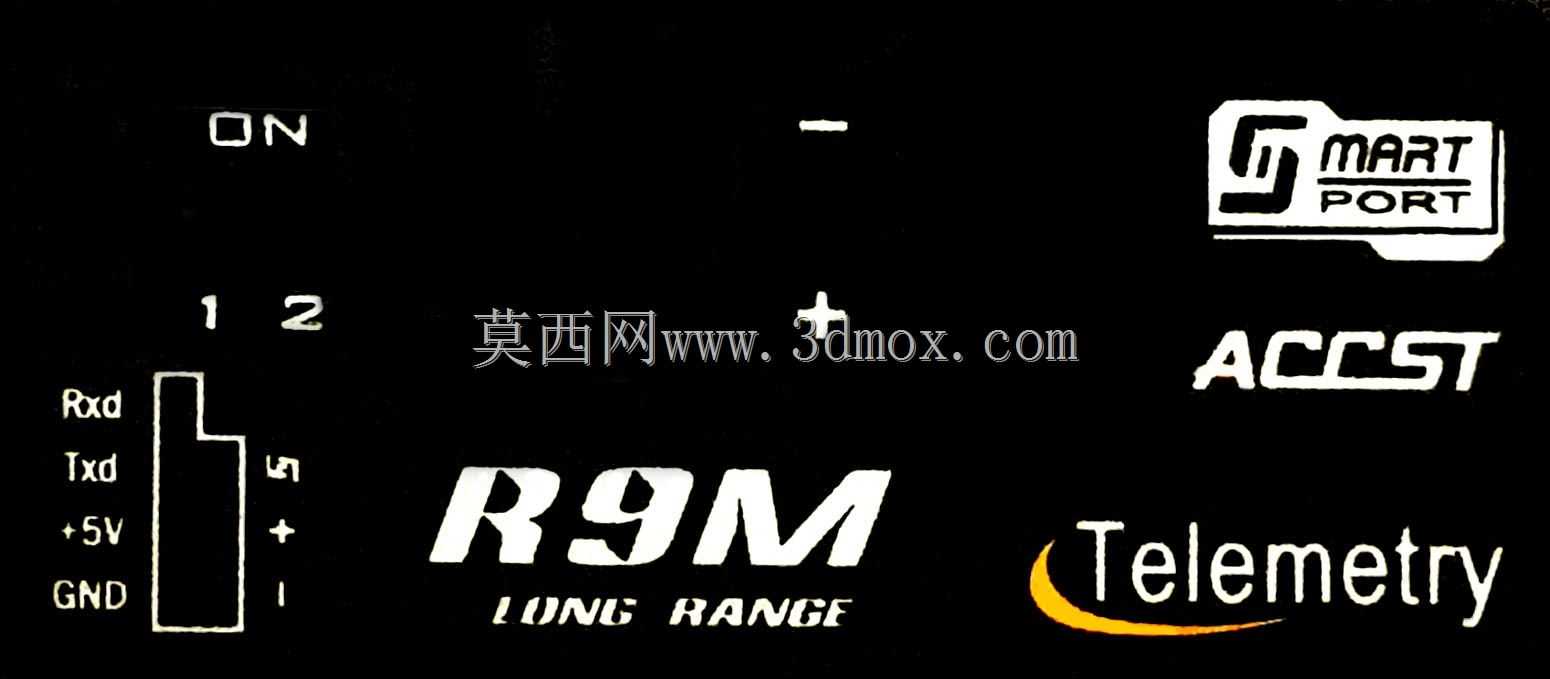

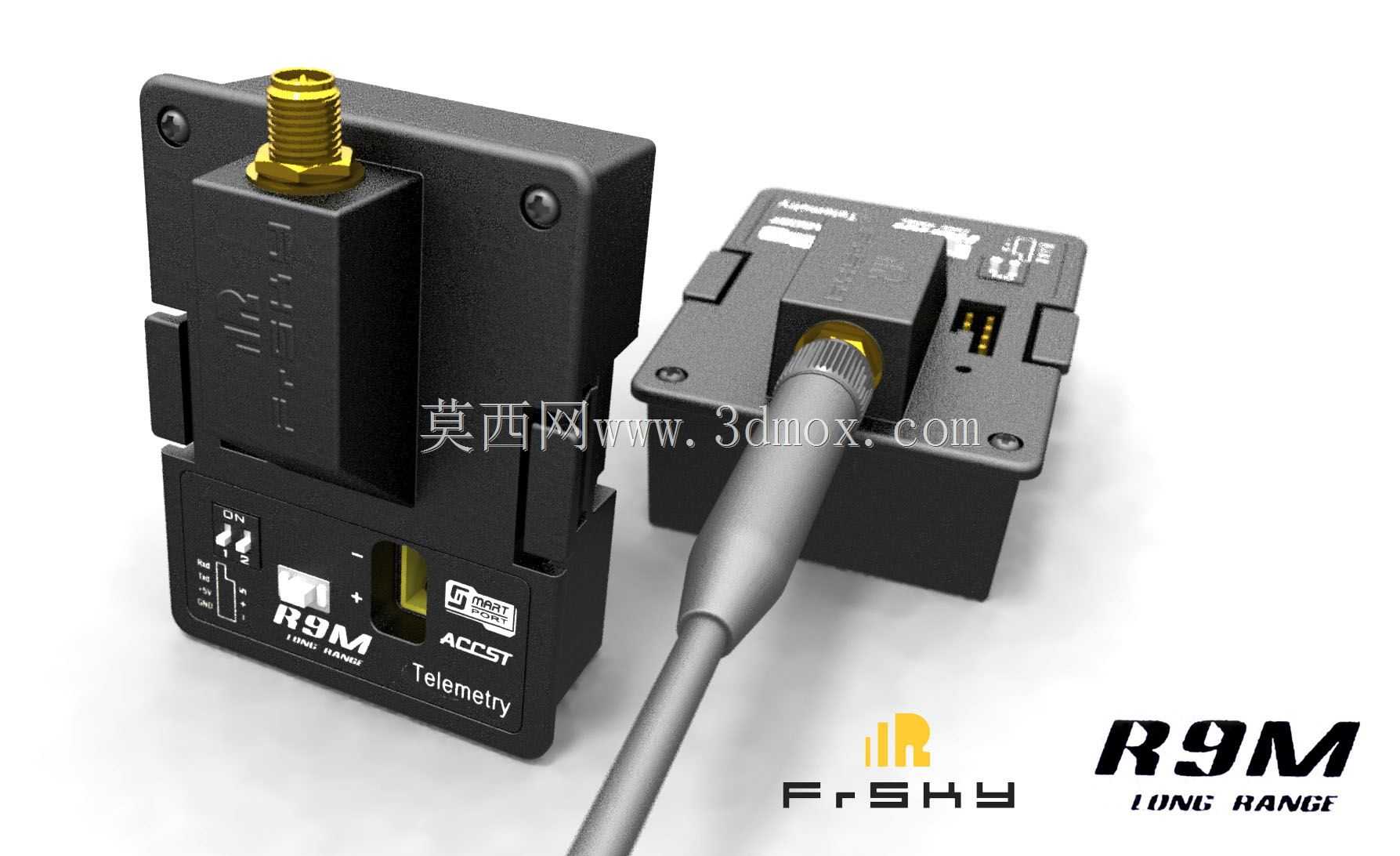

这款FrSky R9M模块是专为航模遥控设备设计的900MHz频段远距离射频发射组件，核心应用场景为固定翼航模、穿越机长距离飞行作业、工业级无人巡检设备的遥控信号拓展，能够在复杂电磁环境、遮挡地形下为操控端提供稳定的低延迟遥控链路，解决普通2.4G频段遥控设备传输距离不足、绕射能力弱的痛点，适配主流的Taranis X9D系列遥控发射机，作为外置高频拓展单元直接插拔使用，无需额外改造原有遥控设备的内部结构。从功能特性来看，该模块集成了ACCST信号调制协议与遥测数据回传通道，不仅能够向机载接收端发送操控指令，还能实时回传飞行端的信号强度、设备电压等关键状态数据，模块本体自带拨杆式功率调节开关与工作状态指示灯，操控者可根据实际飞行距离灵活切换发射功率，在近距离场地训练时降低功耗减少电磁干扰，长距离远航时切换至高功率模式保障链路冗余。在设计思路上，整体采用模块化快装结构，外壳采用高强度阻燃工程塑料注塑成型，表面做细磨砂纹理处理，既提升手持插拔时的摩擦力，也能在日常使用中抵御轻微剐蹭与磕碰；模块正面预留SMA外螺内孔天线接口，可兼容不同增益的868/900MHz频段棒状天线、平板定向天线，接口处做加厚凸台结构强化连接强度，避免天线受外力碰撞时损坏内部射频电路。模块底部采用与遥控设备拓展舱完全匹配的插拔式连接金手指，两侧设置弹性卡扣，安装到位后可自动锁止，避免飞行过程中设备震动导致模块松脱断电。从安装边界与尺寸设计来看，模块整体外形方正规整，安装后突出遥控主机表面的厚度控制在合理范围，不会遮挡遥控设备原有按键与显示屏的操作视线，外壳拼接处采用止口结构配合螺丝紧固，防护等级满足日常户外使用的防尘防泼溅需求，侧面预留的遥测数据接口可直接连接配套数据传输线，接口位置做内凹设计，避免线材弯折过度导致接头断裂。模块内部射频电路做独立屏蔽腔设计，将功率放大单元与主控电路物理隔离，避免高频信号自激干扰，同时在外壳对应位置预留散热格栅，保障长时间高功率工作时的热量能够及时散出，避免元器件过热导致功率衰减或工作异常。
